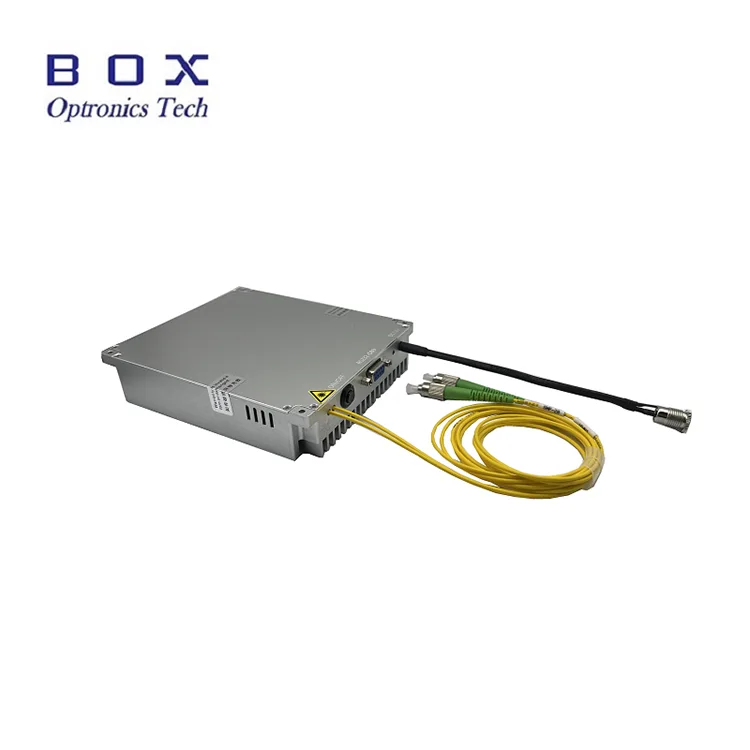

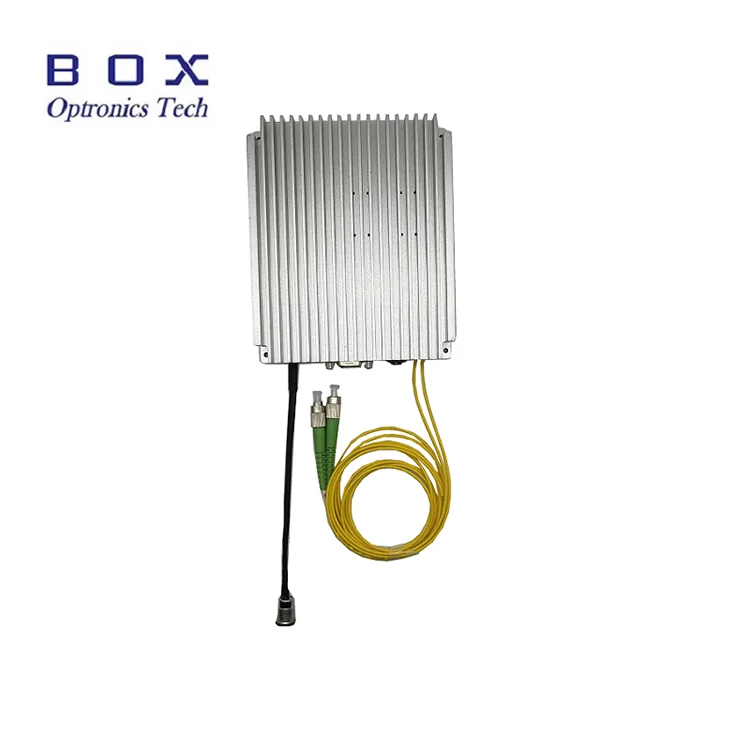

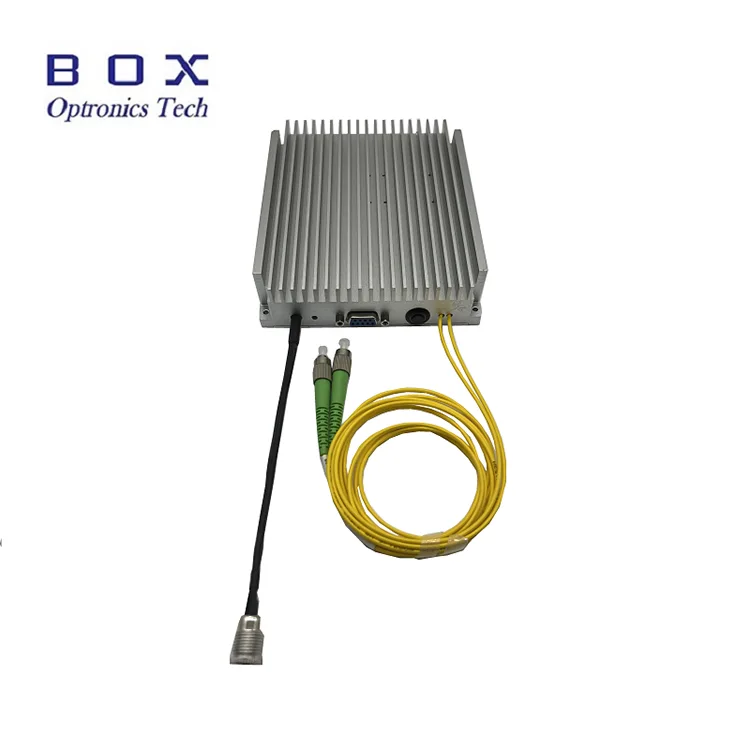

İterbiyum Katkılı Fiber Amplifikatör (YDFA), iterbiyum katkılı kazanç fiberini uyarmak için yarı iletken bir pompa lazeri kullanır ve 1030–1080 nm dalga boyu aralığında verimli optik amplifikasyon sağlar. Amplifikatör, yüksek kazanç, düşük gürültü ve istikrarlı çıkış performansına sahip, 17/20/23/25/26/27/30/33/37/40dBm'de isteğe bağlı ve sürekli olarak ayarlanabilen doymuş çıkış gücü sunar.
Hem masaüstü hem de kompakt modül konfigürasyonlarında mevcut olan YDFA, ön panel kontrolünü, seri iletişimi ve PC yazılım çalışmasını destekleyerek bilimsel araştırmalarda 1064nm lazer amplifikasyonu, endüstriyel lazer sistemleri, fiber lazer uygulamaları ve hassas optik ölçüm sistemleri gibi uygulamalar için uygun hale getirir.
|
Parametreler |
Birim |
Değerler |
Notlar |
|
Çalışma dalga boyu |
nm |
1030~1070, 1040~1080 |
|
|
Giriş gücü |
dBm |
0~10 |
Özelleştirilebilir |
|
Doymuş çıkış gücü |
dBm |
17/20/23/25/26/27/30/33/37/40 |
@0dBm Giriş |
|
Gürültü figürü |
dB |
≤5,0 |
|
|
Polarizasyona bağlı kazanç |
dB |
<0,3 |
SM lifi |
|
Polarizasyon sönme oranı |
dB |
>20 |
PM lifi |
|
Giriş/Çıkış izolasyonu |
dB |
>35 |
|
|
Elyaf türü |
- |
Hi1060 veya PM980 |
|
|
Bağlayıcı |
- |
FC/APC |
|
|
Çalışma modu |
- |
ACC/APC(1) |
|
|
Boyutlar |
mm |
260(G)×280(D)×120(Y) |
Masaüstü(17-26dBm) |
|
260(G)×320(D)×120(Y) |
Masaüstü(27-33dBm) |
||
|
376(G)×340(D)×112(Y) |
Masaüstü(37-40dBm) |
||
|
125(G)×150(D)×20(Y) |
Modül(17~20dBm) |
||
|
139(G)×206(D)×27(Y) |
Modül(23~26dBm) |
||
|
139(G)×235(D)×70(Y) |
Modül(27~40dBm) |
||
|
Güç kaynağı |
V |
AC 110~240V, <30W |
Tezgah üstü |
|
Güç kaynağı |
V |
5V DC, <15W |
Modül |
|
Kontrol modu |
- |
RS232 Seri iletişim |
Modül |
|
İletişim Arayüzü |
- |
DB9 Kadın |
Modül |
|
Çalışma sıcaklığı |
℃ |
-5~+35 |
|
|
Çalışma nem aralığı |
% |
0~70 |
|
● Geniş dalga boyu aralığı;
● 40dBm'ye kadar yüksek çıkış gücü;
● Düşük gürültü değeri;
● Hi1060 veya PM980 isteğe bağlı.
● Doğrusal olmayan optikler; ben
● Mikrodalga fotoniği;
● Tutarlı LiDAR sistemleri.

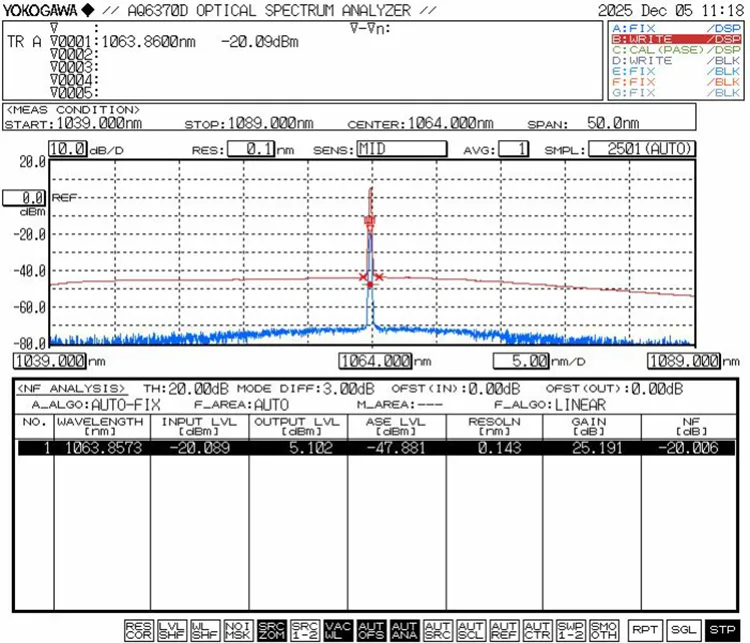

● Güçlendirilmiş 1064nm sinyalin Optik Spektrumu 0dBm giriş gücü, 3A
● Güç kararsızlığı@çıkış gücü 27dBm, 0dBm giriş 1064nm, APC modu

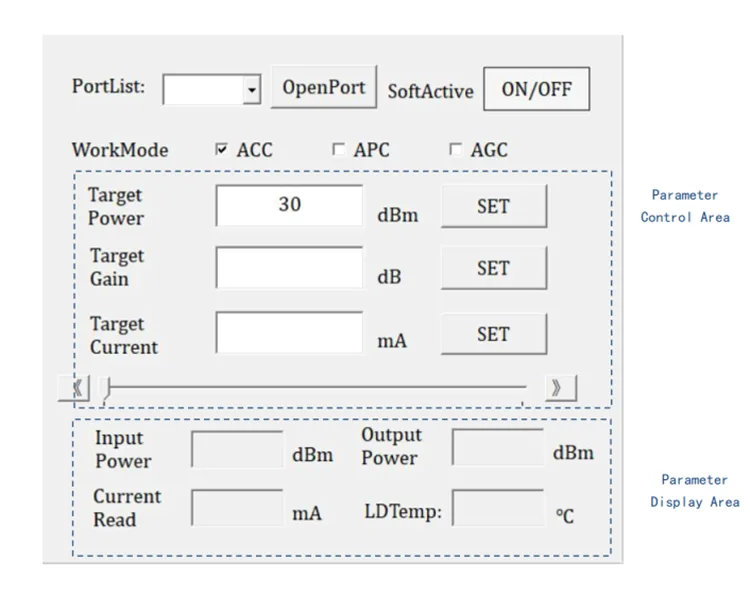

● PC kontrol yazılımı arayüzü

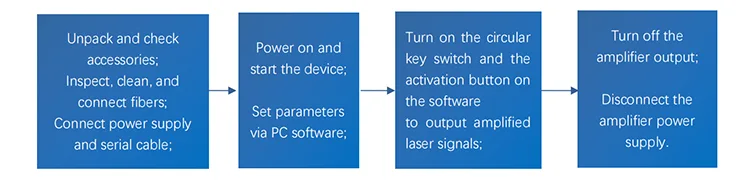

Adım 1. Ambalajın Açılması ve Montaj: Montajdan önce, güç kablosu veya güç adaptörü, fiber atlama telleri, kullanım kılavuzu, test raporu vb. dahil tüm aksesuarların eksiksiz olup olmadığını kontrol edin.
Güç kaynağını bağlayın: Masaüstü amplifikatörler doğrudan AC gücüne bağlanabilir; modüler amplifikatörler, güç kaynağı gereksinimlerini karşılayan bir DC anahtarlamalı güç kaynağına veya düzenlenmiş güç kaynağına bağlanmalıdır.
Fiber konektörün uç yüzeyini incelemek ve temizlemek için özel ekipman ve aletler (fiber uç yüz denetçisi, fiber konektör temizleme kiti) kullanın. Yalnızca tamamen temiz olduğunda, sinyal ışığı kaynağını amplifikatör giriş bağlantı noktasına bağlamak için fiber atlama telleri kullanın.
Adım 2. Amplifikatörün güç kaynağını açın, PC yazılımında çalışma modunu seçin ve çıkış gücü veya pompa akımı gibi parametreleri ayarlayın.
Not: Amplifikatör modülü her açıldığında, çalışma modu (APC/ACC) ve amplifikatörün çalışma akımı veya çıkış gücü, son kullanımdaki parametre ayarlarıdır. Ayarlama gerekiyorsa PC yazılımı aracılığıyla değiştirilebilir. Amplifikatör genellikle fabrikada varsayılan olarak minimum çalışma akımına ve minimum çıkış gücüne ayarlanmıştır.
Adım 3. Modül üzerindeki aktivasyon anahtarına (ACT) basın ve PC yazılımındaki yazılım aktivasyon anahtarına (SOFTACTIVE) tıklayın. Bu sırada lazer sinyali güçlendirilmeye ve çıktı olarak verilmeye başlar. Deney sırasında çalışma modu ve çıkış gücü gerektiği gibi zamanında ayarlanabilir.
Not: Amplifikatör ışık yayma durumundayken (etkinleştirme anahtarı açıkken), fiber atlama kablosu konnektörlerini takmak, çıkarmak veya bağlamak kesinlikle yasaktır; aksi takdirde fiber atlama teli konnektörünün uç yüzü ve amplifikatörün kendisi hasar görebilir ve arızalara yol açabilir.
Ayar4. Kullandıktan sonra amplifikatör çıkışını kesmek için aktivasyon anahtarı anahtarını (ACT) kapatın, güç kaynağını kapatın ve fiber bağlantısını kesin.
|
YDFA |
Çıkış gücü |
Elyaf türü |
Boyut |
|
YDFA |
-XX |
-XX |
-X |
|
İterbiyum katkılı Fiber Amplifikatör |
17: 17dBm 20: 20dBm 23: 23dBm ... 40: 40dBm |
SM: Merhaba1060 PM:PM980 |
M: Modül B: Tezgah üstü |
örneğin: YDFA-27-PM-M
(Sipariş bilgileri: İterbiyum katkılı Fiber Amplifikatör, 27dBm çıkış gücü, PM980 fiberli, modül paketi).
● Fiyat teklifi şartları
(1) EXW:
DHL/UPS/FedEx hesabınız varsa Box Optronics EXW'yi kullanmanızı önerir. Hesabınız üzerinden gönderim yapıyoruz; nakliye ücretini talep etmiyoruz.
(2) DAP:
Hesabınız yoksa lütfen ürünlerin nakliye ücretini önceden ödeyin.
(3) Diğer
● Ödeme koşulları
PayPal ve T/T mevcuttur.
Üretim: 10-15 iş günü. (Stokta biraz varsa, daha hızlı gönderilecektir.)
Uluslararası lojistik: 3-5 iş günü.
● Amplifikatör, nominal optik sinyal dalga boyu ve güç aralığı dahilinde çalışmalıdır. Belirtilen aralığın ötesinde optik sinyal girişi yapmayın. Belirli parametreler için ürün test raporuna bakın.
● Başlamadan önce güç anahtarının ve anahtarın kapalı olduğundan emin olun, ardından güç kaynağını bağlayın. Kapatırken, önce anahtarı kapatın ve çıkış göstergesi söndükten sonra güç kaynağının bağlantısını kesin. Amplifikatör çalışırken güç kaynağını doğrudan kesmeyin.
● Giriş ve çıkış fiber konektörlerinin sık sık takılması/çıkarılması, toz kirliliğine, ekleme kaybının artmasına veya fiber konektörün uç yüzünün yanmasına neden olabileceğinden önerilmez.
● Ana çıkış bağlantı noktasındaki FC/APC konektörü yalnızca güç testi içindir; diğer fiber konektörlere bağlanması kesinlikle yasaktır. Çıkış fiberinin diğer fiberlere bağlanması gerekiyorsa, fiber füzyon birleştiriciyle füzyon birleştirme yapılması önerilir.
● Cihazı nemden, tozdan ve korozyondan uzak tutun; kuru bir yerde saklayın.
● Garanti Süresi:
Satın alma tarihinden itibaren 1 yıl içinde insan kaynaklı olmayan kusurlar için ücretsiz onarım veya değiştirme. Ücretli bakım hizmetleri 1 yıl sonra verilmektedir.
● Ücretsiz Garanti Kapsamında İstisnalar:
Ücretsiz garanti süresi boyunca ürün kalitesi sorunlarından kaynaklanan arızalar için ücretsiz onarım veya değiştirme hizmetleri sağlanacaktır. Ancak Box Optronics, garanti süresi içinde aşağıdaki durumlarda ücretsiz onarım hizmetlerini reddetme hakkını saklı tutar:
(1) Doğal faktörlerin (ör. yıldırım, toz) veya çevresel etkilerin neden olduğu hasar.
(2) Kullanıcının yanlış kullanımından kaynaklanan arızalar.
(3) İnsan hatasından kaynaklanan bariz fiziksel hasar.
(4) Yetkisiz sökme, değiştirme veya onarım.
(5) Gövde üzerindeki değiştirilmiş veya eksik garanti etiketleri.
(6) Nakliye sırasında hasar veya kayıp.
