1064nm Çok Modlu Fiber Yüksek Güçlü Pompa Kaynağı

İçindekiler

1. Giriş 1064nm Çok Modlu Fiber Yüksek Güçlü Pompa Kaynağı

2. Teknik Özellikler

3. Ürün Özellikleri

4. Tipik Uygulamalar

5. Standart Aksesuarlar

6. Güvenli Kullanım Kılavuzu

7. Sipariş Bilgileri

8. Veri Sayfası

9. Teklif şartları ve ödeme

10. Teslim süresi

11. Çalıştırma Notları ve Bakım

12. Kalite Güvencesi ve Satış Sonrası Hizmet

Ürün Tanıtımı

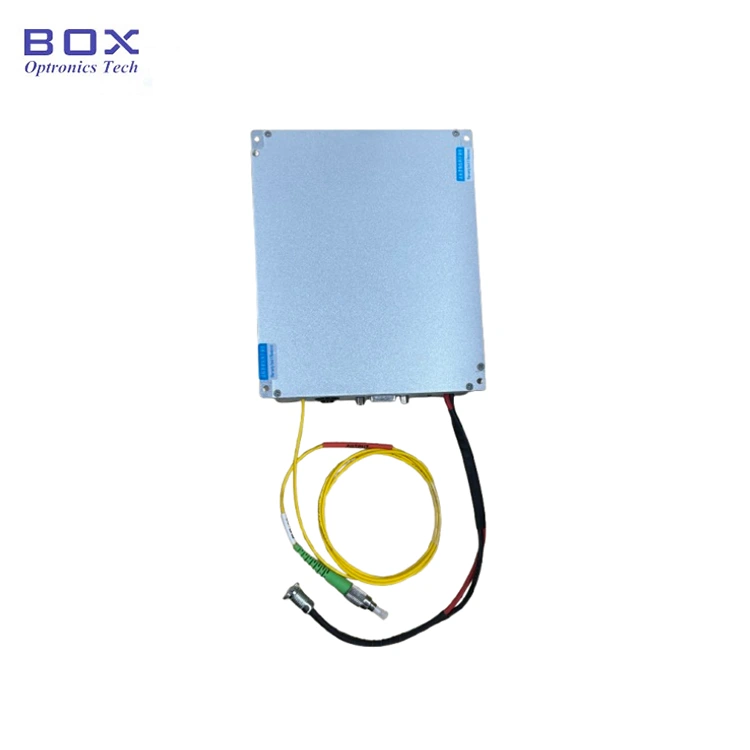

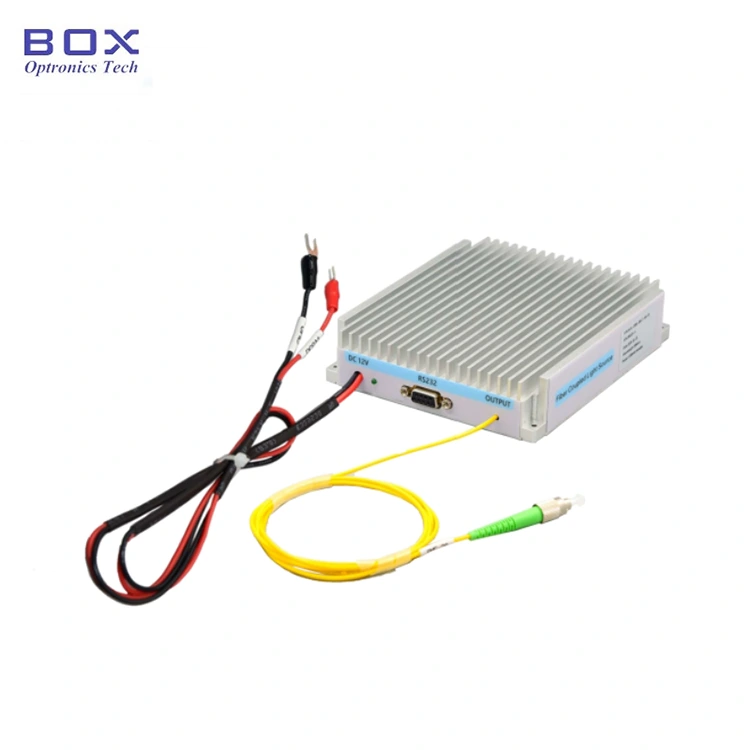

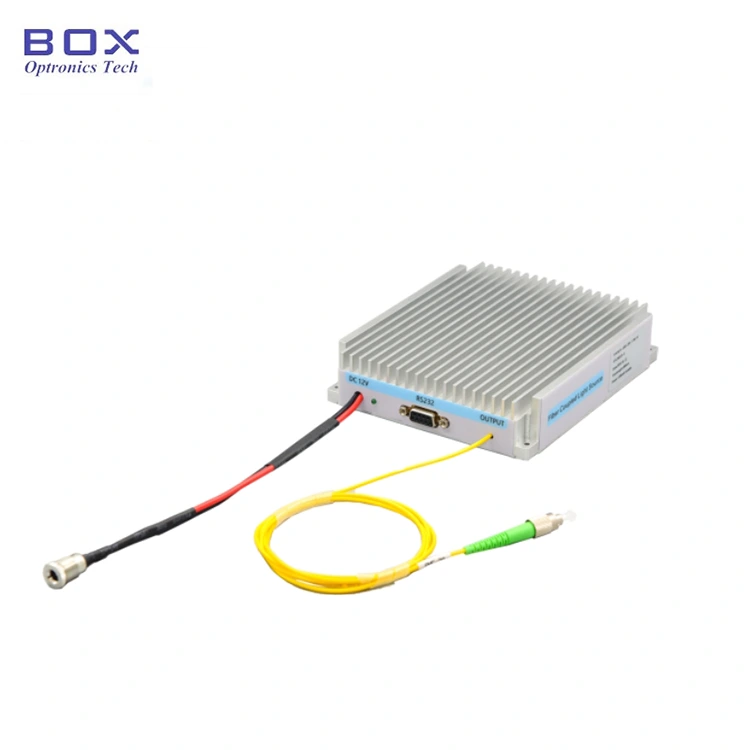

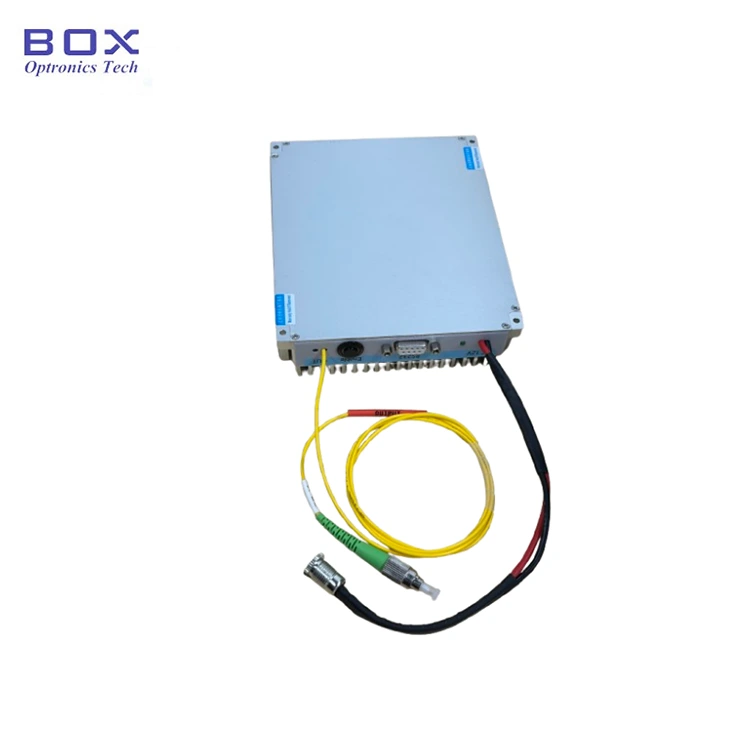

1064nm yüksek güçlü lazer kaynağı, 105/125um fiber bağlantılı çıkışa sahip yüksek performanslı yarı iletken lazer çipi, ve güvenli ve istikrarlı olmasını sağlamak için tasarlanmış sabit akımlı bir sürüş devresi lazerin çalışması. Fiber lazer pompalama uygulamalarına uygun, biyotıp vb. Uzun süreli kullanımlarda dikkat edilmelidir. Lazer kaynağının ısı dağılımı.

Ürün Özellikler

Ürün Özellikleri

● Yüksek stabilite;

● Yüksek çıkış gücü;

● Modül paketi kolay entegrasyon için iletişim izleme;

● Bir FC/UPC veya SMA905 konektörü sağlayın.

Ürün Uygulamaları

● Fiber lazer pompalama;

● Biyotıp;

● Malzeme lazer işleme.

Ürün Ayrıntılar

● Standart Aksesuarlar

Operasyon Adımlar

Adım 1. Paketin Açılması: Montajdan önce kontrol edin Pompa kaynak modülü ve USB verileri dahil tüm aksesuarların eksiksiz olup olmadığı kablo, güç adaptörü, test raporu vb.

Adım 2.Güç kaynağı: DC'ye bağlı anahtarlamalı güç kaynağı veya güçlerini karşılayan düzenlenmiş bir güç kaynağı tedarik gereksinimleri. Yalnızca orijinal uyumlu güç adaptörünü (DC12V) kullanın. Uygun olmayan güç adaptörleri ışık kaynağına zarar verebilir. (Güç adaptörü birlikte verilir yerel voltaj standartlarına göre.)

Adım 3. Çıkış fiberinin bağlanması: Fiber konnektör veya flanştaki toz kapağını kontrol edin, fiber uç yüzeyini kontrol edin ve Fiberi bağlayın veya fiberi test edilecek cihaza veya güç ölçere ekleyin Kirlilik ve hasar olmadığını doğruladıktan sonra.

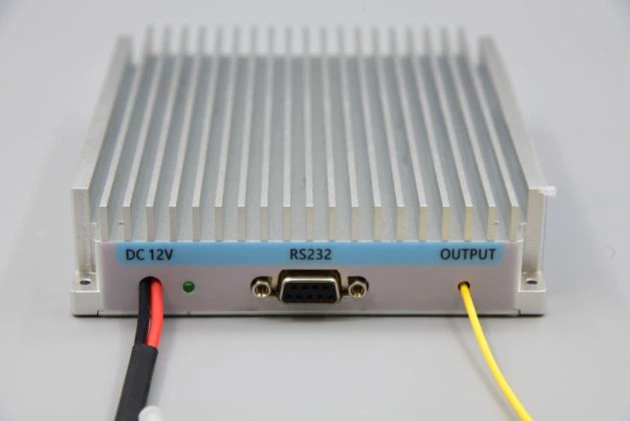

Setp4.Ana bilgisayara bağlanın: Kullan 1064 nm Çok Modlu Fiber Yüksek Güçlü bağlantıya bağlanmak için USB-RS232 DB9 Veri Kablosu Pompa Kaynağı ve bilgisayar; bilgisayarın önce özel bir yükleme yapması gerekir USB-RS232 seri bağlantı noktası veri kablosunu tanımlamak için seri bağlantı noktası sürücüsü, aksi takdirde ana bilgisayar yazılımı ve ışık kaynağı modülü doğru şekilde bağlanamıyor bağlandı ve iletişim kurdu. Lütfen sürücü için Box Optronics'e danışın.

Adım 5.Kontrol yazılımı: Box Optronics, seri komut veya PC yazılımını sağlar. 1064nm Çok Modlu Fiberin LD akımını ve LD sıcaklığını kontrol edin Yüksek Güçlü Pompa Kaynağı. Doğru bağlantı noktasını seçin, akımı ayarlayın ve sıcaklığı seçin ve ardından aç düğmesine tıklayın. (Hasarı önlemek için sürücüyü yükseltin İlk çalıştırmada akım yavaş. Hemen tam akım uygulamayın.)

Adım 6. Kullanımdan sonra kapat düğmesine tıklayın, güç kaynağını kapatın ve bağlantıyı kesin. fiber bağlantısı.

Sipariş verme bilgi

örneğin: BFL-1064-20M1 -FU-M

(Sipariş bilgileri: 1064nm Çok Modlu Fiber Yüksek Güçlü Pompa Kaynağı, 20W çıkış gücü, 105/125um 0,22NA fiber, FC/UPC konnektör, modül paketi ile).

Diğer özelleştirilmiş gereksinimler için lütfen iletişime geçin: sales06@boxoptronics.com

Veri Sayfası ve Test sayfası

Veri Sayfası

Teklif şartları ve ödeme

● Fiyat teklifi şartları

(1) EXW:

DHL/UPS/FedEx hesabınız varsa Box Optronics şunu kullanmanızı önerir: EXW. Hesabınız üzerinden gönderim yapıyoruz; nakliye ücretini talep etmiyoruz.

(2) DAP:

Hesabınız yoksa, lütfen nakliye ücretini önceden ödeyin. ürünler.

● Ödeme koşulları

PayPal ve T/T mevcuttur.

Kurşun zamanı

Üretim için yaklaşık 15 iş günü sürer. (Eğer bazı varsa stokta, daha hızlı sevk edilecektir.)

Uluslararası lojistik 3-5 iş günü sürebilir.

Operasyon Notları ve Bakım

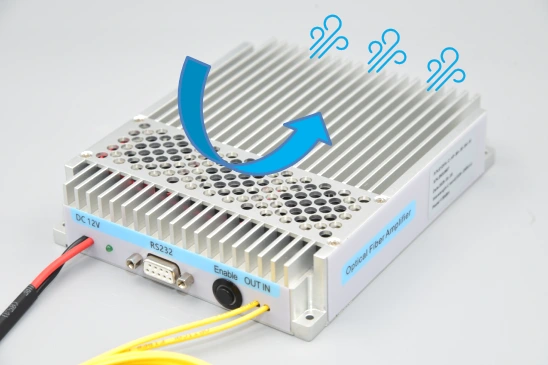

● Uzun süreli kullanımlarda ısıya dikkat edilmelidir. Lazer kaynağının dağılması. Lazer kaynağı ısıya sabitlenmelidir lavabo ve bir fan tarafından soğutulur.

● Fiber konektörlü bir lazer kaynağını kullanmadan önce, önlemek için fiber optik konektörün uç yüzünün temiz olduğundan emin olmak için Ücretsiz garanti kapsamına girmeyen fiber optik fişin yanması.

● Bölgedeki herkesin uygun lazer güvenliği ekipmanı giydiğinden emin olun Lazer tarafından üretilen radyasyona karşı koruma sağlayan gözlük. varsayılıyor operatörün lazer operasyonundaki tehlikelere aşina olduğunu ve Lazer güvenliği uygulamaları.

● Cihaz kullanımdayken birçok watt'lık optik sinyal yayabilir. radyasyon. Bu hem göz güvenliği tehlikesi hem de potansiyel bir ısı kaynağı sunar yanıcı maddeleri tutuşturmak için.

● Optik radyasyonu yakalamak için yeterli bir ışın durdurucu takın. lif sonu. Çıkışın uygun bir ışın durağına yönlendirildiğinden emin olun veya amaçlanan hedef.

● Cihaza uygulanan akımı her zaman sıfırdan maksimuma yükseltin. istenilen seviye. Diyotu kapatırken bu prosedürün tersini uygulayın.

● Spesifikasyonun üzerindeki güçlerde ve sıcaklıklarda çalıştırma, cihazın yaşlanmasını hızlandırabilir ve cihaza zarar verebilir.

Kalite Güvencesi ve Satış Sonrası Hizmet

● Garanti Süresi:

İnsan kaynaklı olmayan kusurlar için 1 saat içinde ücretsiz onarım veya değiştirme satın alma tarihinden itibaren yıl. Ücretli bakım hizmetleri 1 yıl sonra verilmektedir.

● Ücretsiz Garanti Kapsamında İstisnalar:

Ücretsiz garanti süresi boyunca ücretsiz onarım veya değiştirme hizmetleri Ürün kalitesi sorunlarından kaynaklanan arızalar için sağlanacaktır. Ancak Kutu Optronics aşağıdaki durumlarda ücretsiz onarım hizmetlerini reddetme hakkını saklı tutar: garanti süresi içindeki durumlar:

(1) Doğal faktörlerin (örneğin yıldırım, toz) neden olduğu hasarlar veya çevresel etkiler.

(2) Kullanıcının hatalı kullanımından kaynaklanan arızalar.

(3) İnsan hatasından kaynaklanan bariz fiziksel hasar.

(4) İzinsiz sökme, değiştirme veya onarım.

(5) Muhafaza üzerindeki garanti etiketleri değiştirilmiş veya eksik.

(6) Nakliye sırasında hasar veya kayıp.
