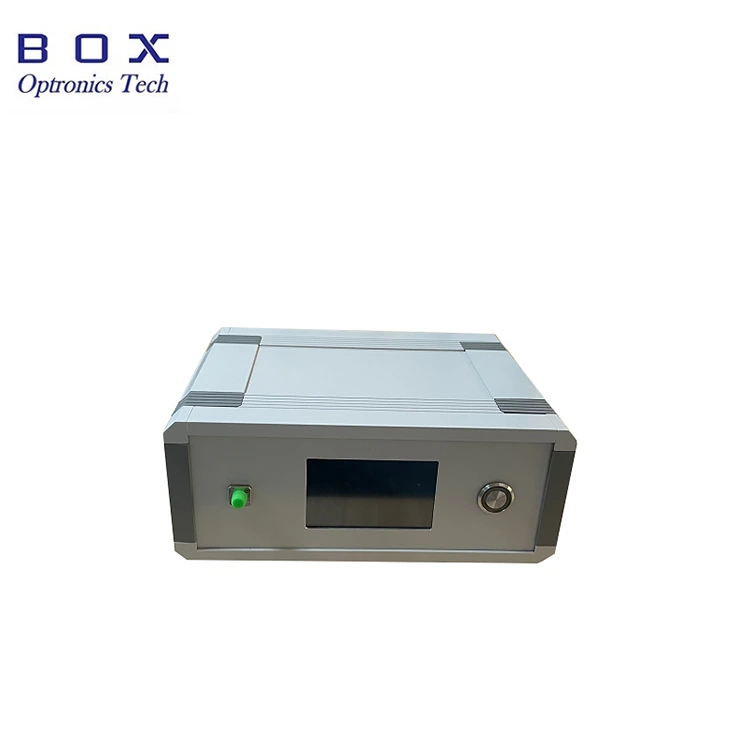

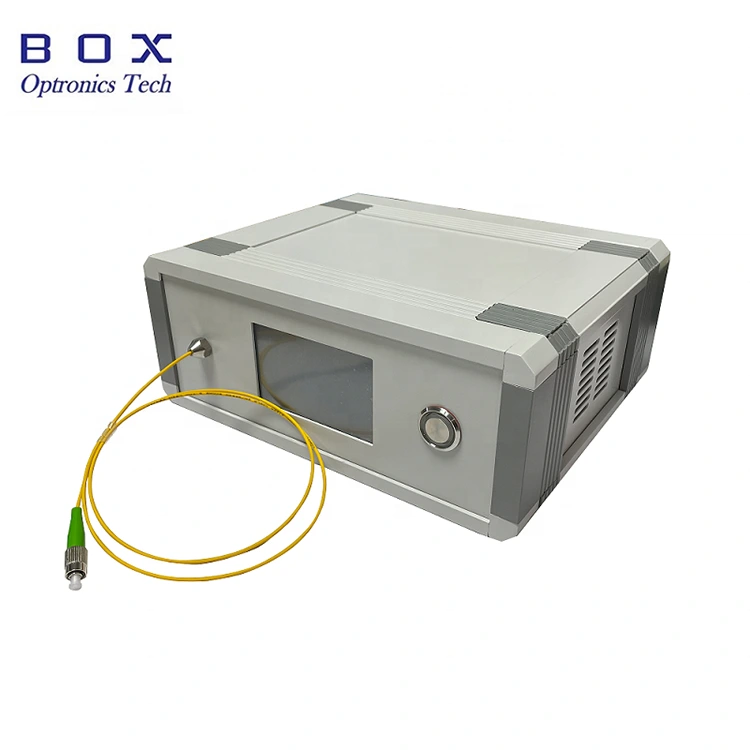

Box Optronics'in 1310nm 80mW SLD yüksek güçlü Işık Kaynağı, yüksek güç, olağanüstü kararlılık ve düşük güç tüketimi sağlamak için gelişmiş yarı iletken lazer çipleri ve özel entegre devreler kullanır. Bu ışık kaynağı, tek modlu veya polarizasyonu koruyan fiber yoluyla bağlanan en az 80 mW'lık (tipik 100 mW değerinde) bir çıkış gücü sağlar. Işık kaynağının akımının ve güç çıkışının ayarlanmasını sağlayan dokunmatik ekran arayüzü ile donatılmıştır.
|
Parametreler |
Birim |
Değer |
Not |
|
Çalışma dalga boyu |
nm |
1310 |
±20 |
|
Çıkış gücü |
mW |
Min. 80, Tip. 100 |
Özelleştirilebilir |
|
Optik izolatör |
dB |
İle |
|
|
Kısa vadeli istikrar |
dB |
≤±0,02/15 dk |
|
|
Uzun vadeli istikrar |
dB |
≤±0,05/8 saat |
|
|
Fiber konektörü |
- |
FC/APC |
|
|
Elyaf türü |
- |
SMF-28e / PM Fiber |
|
|
Boyutlar |
mm |
195(G)×220(D)×120(Y) |
Tezgah üstü |
|
125(G)×150(D)×20(Y) |
Modül |
||
|
Güç girişi |
V |
AC 110~240V |
Tezgah üstü |
|
DC 5V/4A |
Modül |
||
|
İletişim arayüzü |
- |
DB9 Dişi(RS232) |
|
|
Çalışma sıcaklığı |
℃ |
-5 ~ +55 |
|
|
Depolama sıcaklığı |
℃ |
-40 ~ +85 |
|
● Yüksek güç: min.80mW, tip.100mW.
● Güç ve spektral kararlılık;
● LCD dokunmatik ekran, kullanımı kolay;
● SMF-28e/ PM Fiber.
● Fiberoptik algılama;
● Pasif bileşen ekleme kaybı testi;
● Derin tıbbi / biyolojik görüntüleme.

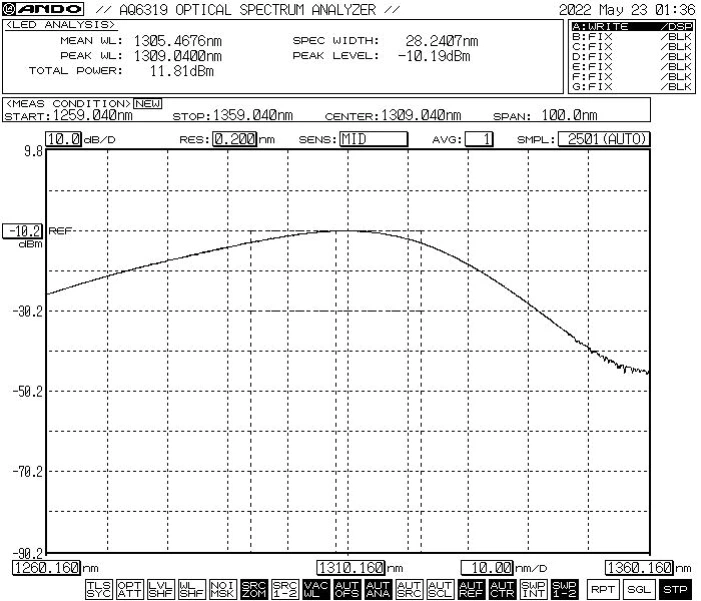

● Tipik spektrum

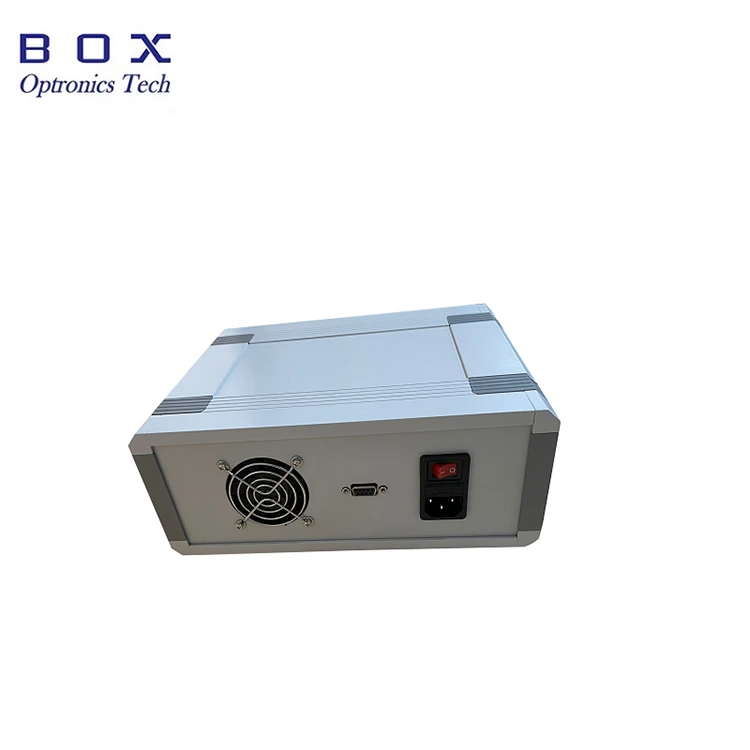

● Arkadan Görünüm: fan soğutmalı, iletişim arayüzü, güç anahtarı, güç bağlantı noktası.

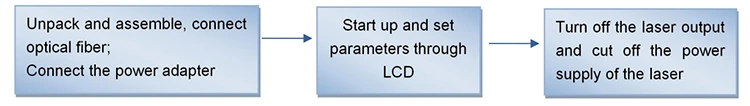

Adım 1. Açılış ve montaj:
Lütfen montajdan önce aksesuarların eksiksiz olup olmadığını kontrol edin.
Adım 2. Güç kaynağını bağlayın:
Güç kablosunu kasa arka panelinin güç kablosu yuvasına takın ve güç kaynağını bağlayın.
Adım 3. Çıkış fiberinin bağlanması: Fiber konnektör veya flanştaki toz kapağını açın, fiber uç yüzünü kontrol edin ve herhangi bir kirlilik veya hasar olmadığını doğruladıktan sonra fiberi bağlayın veya test edilecek cihaza veya güç ölçere bağlayın.
Ayar4. Işık kaynağını açın:

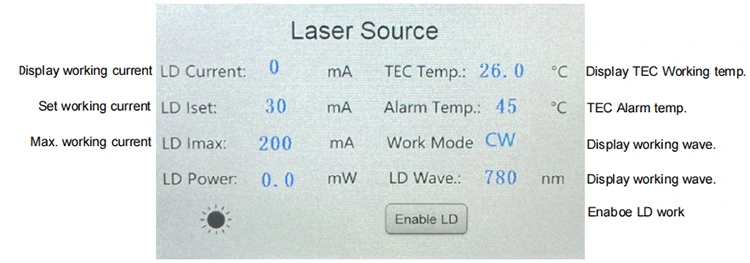

Arkadaki güç anahtarını açın. Not: Şu anda çalışma akımı ve güç değerleri, son kapatma sırasında ayarlanan parametrelerdir. Bunları ayarlamanız gerekiyorsa LCD ekran aracılığıyla bunlara dokunup değiştirebilirsiniz. Uygun çalışma akımını ayarladıktan sonra, "LD'yi Etkinleştir" anahtarı aracılığıyla lazer çıkışını etkinleştirin.
Adım 5. Kapat
Kullandıktan sonra, lazer çıkışını kapatmak için ön paneldeki "LD'yi etkinleştir" seçeneğini kapatın ve güç anahtarını kapatın, güç kablosunu çıkarın.
|
İsim |
Dalgaboyu |
Çıkış gücü |
Elyaf türü |
Bağlayıcı |
Boyut |
|
BSLD |
-XXX |
-XX |
XX |
-XX |
-X |
|
SLD ışık kaynağı |
1310:1310 nm |
80: 80mW 1H:100mW |
SM:SM fiber PM:PM lifi |
FA:FC/APC SA:SC/APC Diğer |
M: Modül B: Tezgah üstü |
örneğin: BSLD-1310-1HSM-FA-B
(Sipariş bilgileri: 1310 nm 100 mW SLD yüksek güçlü Işık Kaynağı, SM fiber, FC/APC konnektör, Masaüstü paketi).
● Fiyat teklifi şartları
(1) EXW:
DHL/UPS/FedEx hesabınız varsa Box Optronics EXW'yi kullanmanızı önerir. Hesabınız üzerinden gönderim yapıyoruz; nakliye ücretini talep etmiyoruz.
(2) DAP:
Hesabınız yoksa lütfen ürünlerin nakliye ücretini önceden ödeyin.
(3)Diğer
● Ödeme koşulları
PayPal ve T/T mevcuttur.
Üretim yaklaşık 10 iş günü sürer. (Stokta biraz varsa, daha hızlı gönderilecektir.)
Uluslararası lojistik 3-5 iş günü sürebilir.
● Başlarken, öncelikle güç anahtarının ve düğme anahtarının kapalı olduğundan emin olun ve ardından güç kaynağını bağlayın. Kapatırken, önce LD kapatma anahtarını devre dışı bırakın, ardından düğme anahtarını kapatın ve ardından güç kaynağının bağlantısını kesin. Ekipman çalışırken güç kaynağını doğrudan kesmeyin.
● Optik fiber konnektörünü bağlamadan önce, tozsuz ayna kağıdıyla silin ve gözlem yapmak için fiber optik uç yüz dedektörüyle işbirliği yaptığınızdan emin olun. Temizliği onayladıktan sonra flanştan bağlayın; Lazer bağlandığında fiber optik konektörün uç yüzü yanabilir. Flanşı bağlarken hafif bir çalışma olmamasına dikkat edilmelidir. Kullanılmadığı zaman lütfen fiber optik konektörün toz kapağını kapatın.
● Optik fiber konektörün uç yüzünün tozla yanmasını önlemek için, ön paneldeki fiber optik konektörü sık sık takıp çıkarmayın.
● Lütfen nem direncine dikkat edin ve kuru bir yere koyun.
● Garanti Süresi:
Satın alma tarihinden itibaren 1 yıl içinde insan kaynaklı olmayan kusurlar için ücretsiz onarım veya değiştirme. Ücretli bakım hizmetleri 1 yıl sonra verilmektedir.
● Ücretsiz Garanti Kapsamında İstisnalar:
Ücretsiz garanti süresi boyunca ürün kalitesi sorunlarından kaynaklanan arızalar için ücretsiz onarım veya değiştirme hizmetleri sağlanacaktır. Ancak Box Optronics, garanti süresi içinde aşağıdaki durumlarda ücretsiz onarım hizmetlerini reddetme hakkını saklı tutar:
(1) Ürünün doğal faktörler veya çevresel etkiler (elektrik çarpması, toz) nedeniyle hasar görmesi veya hasar görmesi;
(2) Kullanıcının standart dışı işlemi nedeniyle ürünün hasar görmesi;
(3) Üründe bariz insan yapımı hasar var;
(4) Ürünün şirketin izni olmadan sökülmesi, değiştirilmesi veya onarılması;
(5) Işık kaynağı muhafazasının garanti etiketi etiketi değiştirilmiş veya eksik;
(6) Ürünün nakliye sırasında hasar görmesi veya kaybolması.
