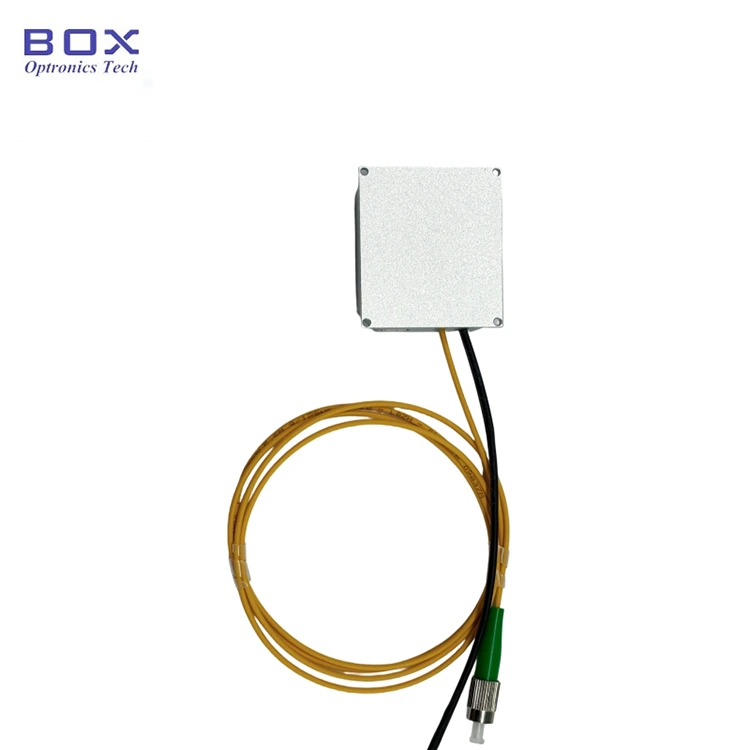

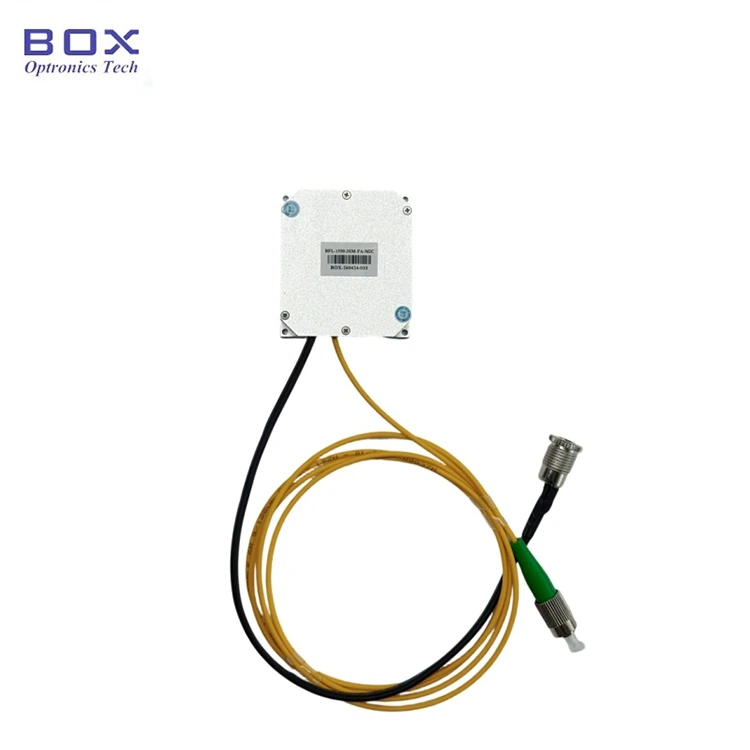

Ürün Tanıtımı-1550nm SLD Geniş Bant Işık Kaynağı Mikro Modülü

Bu, süper parlak diyot teknolojisini benimseyen, 3 mW ve 10 mW isteğe bağlı çıkış gücü, 30 nm üzerinde -3 dB bant genişliği, düz spektrum, düşük dalgalanma ve mükemmel uzun vadeli stabiliteye sahip bir 1550 nm SLD Geniş Bant Işık Kaynağı Mikro Modülüdür. SM fiber ve PM fiber mevcuttur. Sistem entegrasyonu için RS485 iletişim arayüzünü ve izleme yazılımını destekler. Kompakt boyut yalnızca 46,6x51,6x15 mm'dir.

Ürün Özellikleri-1550nm SLD Geniş Bant Işık Kaynağı Mikro Modülü

Ürün Özellikleri-1550nm SLD Geniş Bant Işık Kaynağı Mikro Modülü

● Küçük boyut; ben

● Geniş spektrum;

● Düşük spektral dalgalanma;

● Kolay entegrasyon için DB9 Dişi(RS485) iletişim.

Ürün Uygulamaları-1550nm SLD Geniş Bant Işık Kaynağı Mikro Modülü

● Optik koherens tomografi (OCT);

● Tıbbi görüntüleme;

● Fiber optik jiroskop (FOG).

Ürün Detayları-1550nm SLD Geniş Bant Işık Kaynağı Mikro Modülü

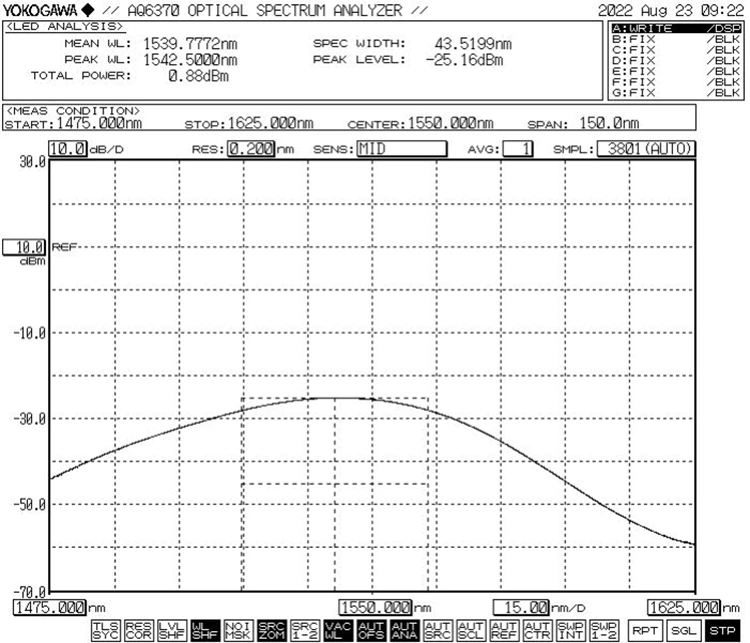

● Tipik spektrum: -3dB Bant Genişliği Min.30nm

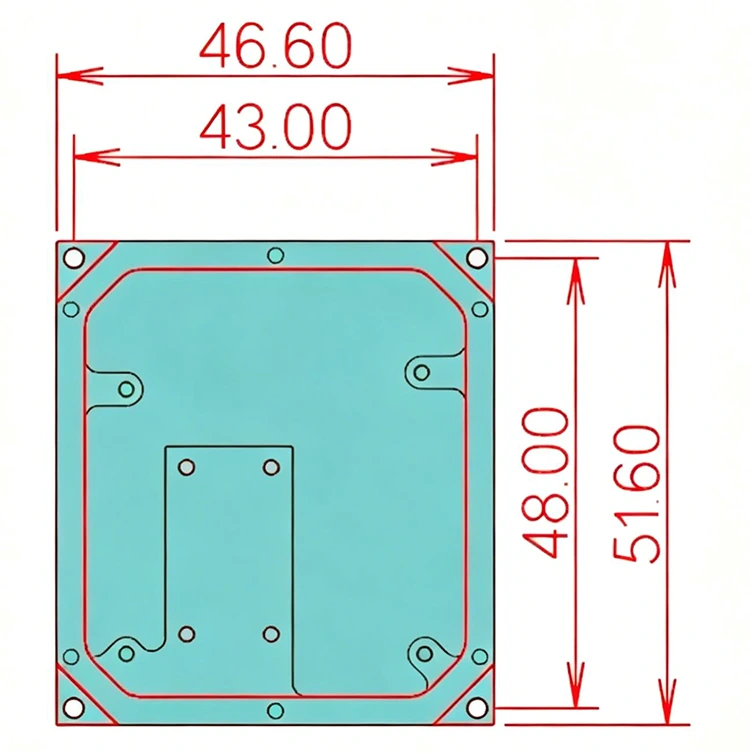

● Boyut(mm): 46,6(G)×51,6(D)×15(Y)

Operasyon Adımları-1550nm SLD Geniş Bant Işık Kaynağı Mikro Modülü

Adım 1. Ambalajın açılması: Montajdan önce tüm aksesuarların eksiksiz olup olmadığını kontrol edin.

Adım 2. Güç kaynağı: DC anahtarlamalı güç kaynağına veya güç kaynağı gereksinimlerini karşılayan düzenlenmiş bir güç kaynağına bağlanır. Yalnızca orijinal uyumlu güç adaptörünü (DC5V veya DC12V) kullanın. Uygun olmayan güç adaptörleri ışık kaynağına zarar verebilir. (Güç adaptörü yerel voltaj standartlarına uygun olarak sağlanır.)

Adım 3. Çıkış fiberinin bağlanması: Fiber konnektör veya flanştaki toz kapağını açın, fiber uç yüzünü kontrol edin ve herhangi bir kirlilik veya hasar olmadığını doğruladıktan sonra fiberi bağlayın veya test edilecek cihaza veya güç ölçere bağlayın.

Ayar4. Ana bilgisayara bağlanın: 1550nm SLD Geniş Bant Işık Kaynağı Mikro Modülünü ve bilgisayarı bağlamak için Yeşil Bağlantı Noktası Kablosunu ve USB-RS485 DB9 Veri Kablosunu kullanın; bilgisayarın öncelikle USB-RS485 seri port veri kablosunu tanımlamak için özel bir seri port sürücüsü kurması gerekir, aksi takdirde ana bilgisayar yazılımı ve ışık kaynağı modülü doğru şekilde bağlanamaz ve iletişim kuramaz. Lütfen sürücü için Box Optronics'e danışın.

Adım 5. Kontrol yazılımı: Box Optronics, 1550nm SLD Geniş Bant Işık Kaynağı Mikro Modülünün LD akımını ve LD sıcaklığını kontrol etmek için seri komut veya PC yazılımı sağlar. Doğru bağlantı noktasını seçin, akımı ve sıcaklığı ayarlayın ve ardından aç düğmesine tıklayın. (Hasarı önlemek için, ilk çalıştırmada sürücü akımını yavaşça artırın. Hemen tam akım uygulamayın.)

Adım 6. Kullandıktan sonra kapat düğmesine tıklayın, güç kaynağını kapatın ve fiber bağlantısını kesin.

Sipariş bilgileri-1550nm SLD Geniş Bant Işık Kaynağı Mikro Modülü

örneğin: BSLD-1550-10SM-FA-MIC

(Sipariş bilgileri: 1550 nm SLD Geniş Bant Işık Kaynağı Mikro Modülü, 10 mW çıkış gücü, SMF-28e fiber, FC/APC konnektörü ile).

Diğer özelleştirilmiş gereksinimler için lütfen iletişime geçin: sales06@boxoptronics.com

Veri Sayfası ve Test Sayfası-1550nm SLD Geniş Bant Işık Kaynağı Mikro Modülü

Veri Sayfası

Teklif ve ödeme şartları-1550nm SLD Geniş Bant Işık Kaynağı Mikro Modülü

● Fiyat teklifi şartları

(1) EXW:

DHL/UPS/FedEx hesabınız varsa Box Optronics EXW'yi kullanmanızı önerir. Hesabınız üzerinden gönderim yapıyoruz; nakliye ücretini talep etmiyoruz.

(2) DAP:

Hesabınız yoksa lütfen ürünlerin nakliye ücretini önceden ödeyin.

(3)Diğer

● Ödeme koşulları

PayPal ve T/T mevcuttur.

Teslim süresi-1550nm SLD Geniş Bant Işık Kaynağı Mikro Modülü

Üretim: 10-15 iş günü. (Stokta biraz varsa, daha hızlı gönderilecektir.)

Uluslararası lojistik: 3-5 iş günü.

Çalıştırma Notları ve Bakım-1550nm SLD Geniş Bant Işık Kaynağı Mikro Modülü

● Fiber konektörleri tüy bırakmayan bir bezle temizleyin ve bağlantıdan önce fiber uç yüz detektörüyle inceleyin. Uç yüzey yanmasını önlemek için fiberleri her zaman güç olmadan bağlayın/bağlantısını kesin. Fiber optik konektörler toz kapakları ile kapatılmalıdır.

● Çıkış fiberinin başka bir fibere bağlanması gerekiyorsa, bir fusion splicer kullanılması tavsiye edilir.

● Lütfen nem, toz ve korozyona karşı önlem alın; kuru bir yerde saklayın.

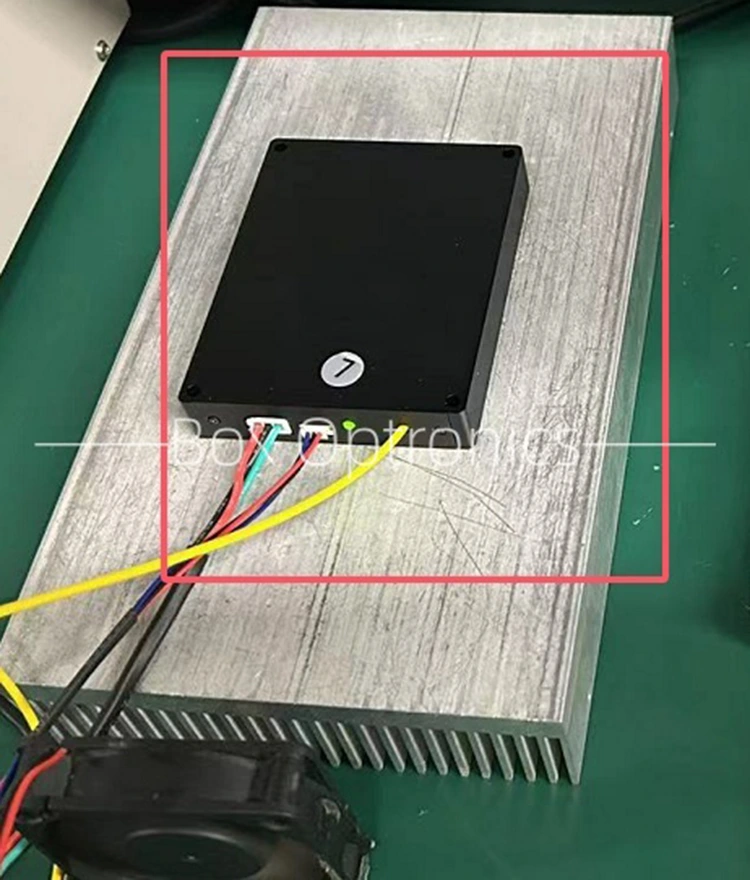

● Uzun süreli kullanımda, ısı emicinin üzerine yerleştirin.

Kalite Güvencesi ve Satış Sonrası Servis-1550nm SLD Geniş Bant Işık Kaynağı Mikro Modülü

● Garanti Süresi:

Satın alma tarihinden itibaren 1 yıl içinde insan kaynaklı olmayan kusurlar için ücretsiz onarım veya değiştirme. Ücretli bakım hizmetleri 1 yıl sonra verilmektedir.

● Ücretsiz Garanti Kapsamında İstisnalar:

Ücretsiz garanti süresi boyunca ürün kalitesi sorunlarından kaynaklanan arızalar için ücretsiz onarım veya değiştirme hizmetleri sağlanacaktır. Ancak Box Optronics, garanti süresi içinde aşağıdaki durumlarda ücretsiz onarım hizmetlerini reddetme hakkını saklı tutar:

(1) Doğal faktörlerin (ör. yıldırım, toz) veya çevresel etkilerin neden olduğu hasar.

(2) Kullanıcının yanlış kullanımından kaynaklanan arızalar.

(3) İnsan hatasından kaynaklanan bariz fiziksel hasar.

(4) Yetkisiz sökme, değiştirme veya onarım.

(5) Gövde üzerindeki değiştirilmiş veya eksik garanti etiketleri.

(6) Nakliye sırasında hasar veya kayıp.
