1. FP Koaksiyel Pigtail Lazer Diyotunun Tanıtımı
2. Teknik Özellikler
3. Ürün Özellikleri
4. Başvurular

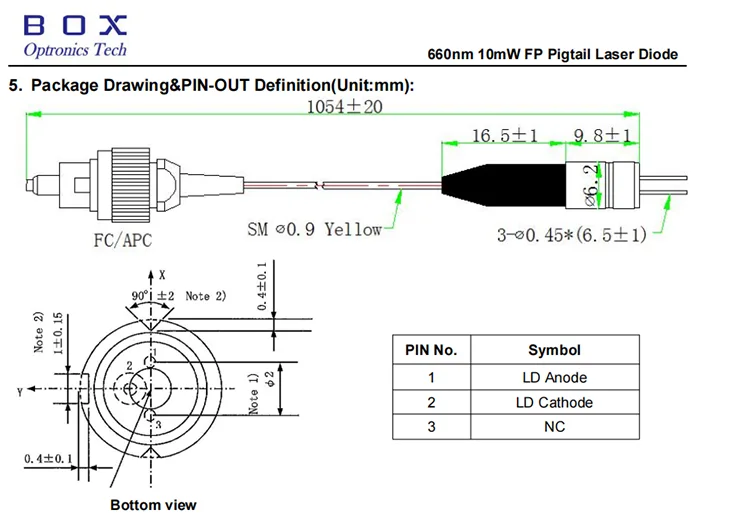

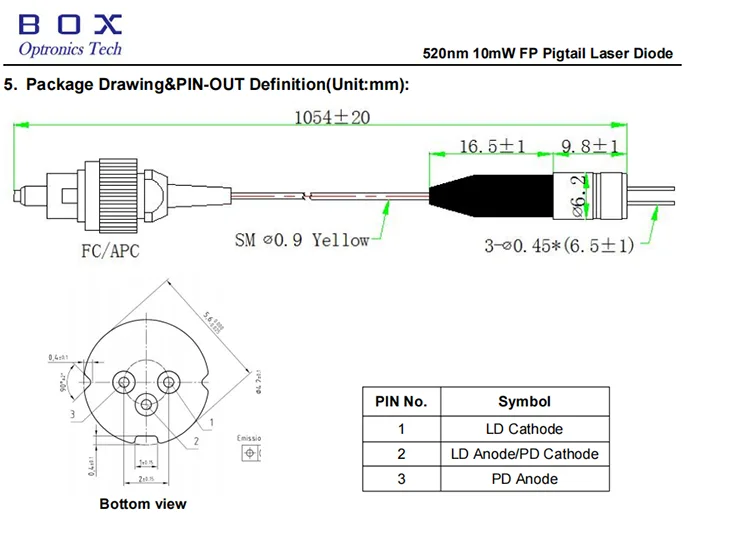

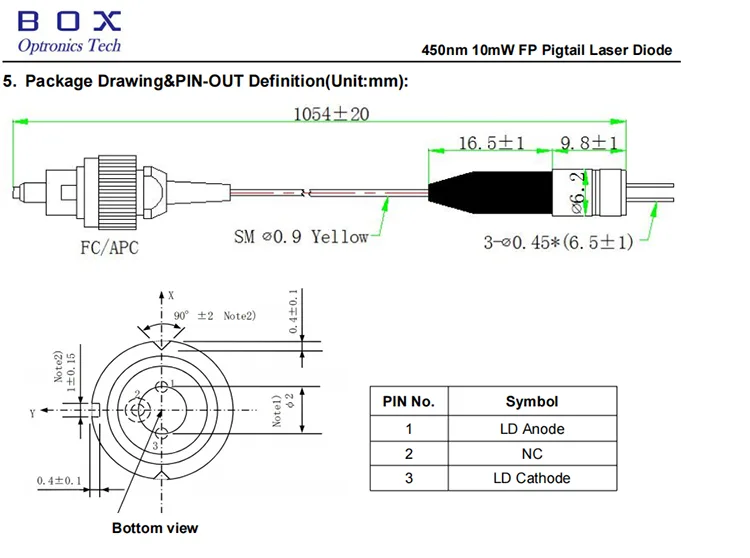

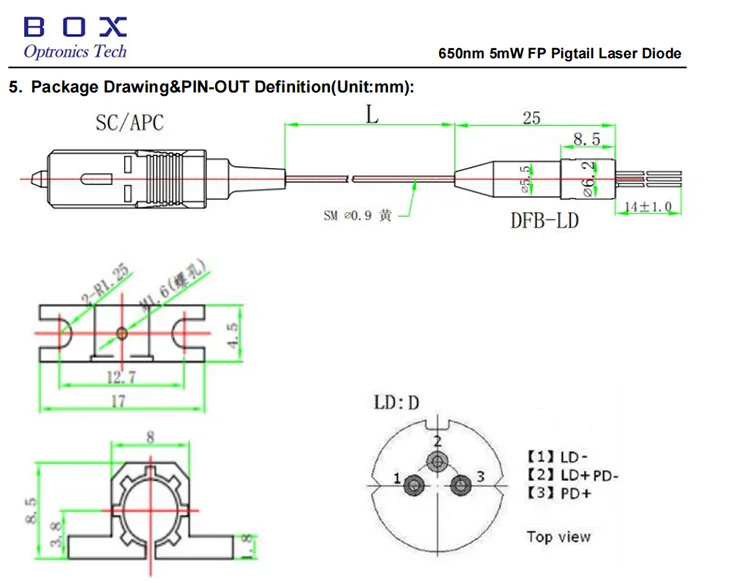

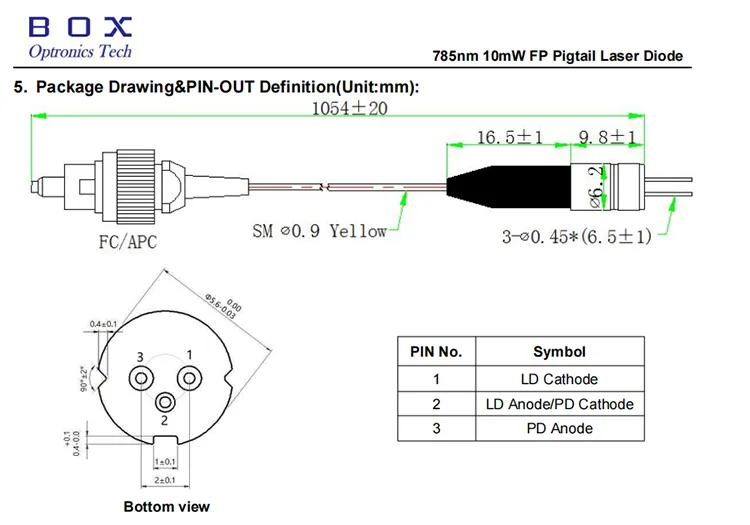

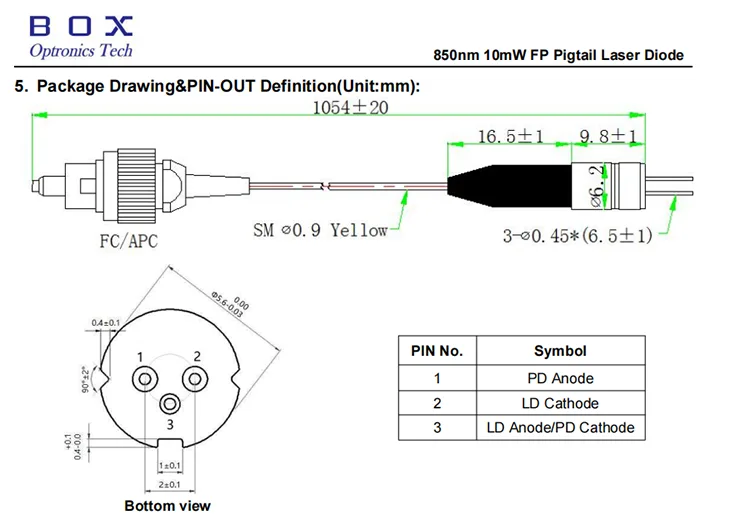

5. Paket Çizimi ve PIN-OUT Tanımı (Birim: mm)
6. Sipariş Bilgileri
7. Veri Sayfası
8. Teklif ve ödeme koşulları
9. Teslim süresi
10. Kalite Güvencesi ve Satış Sonrası Hizmet

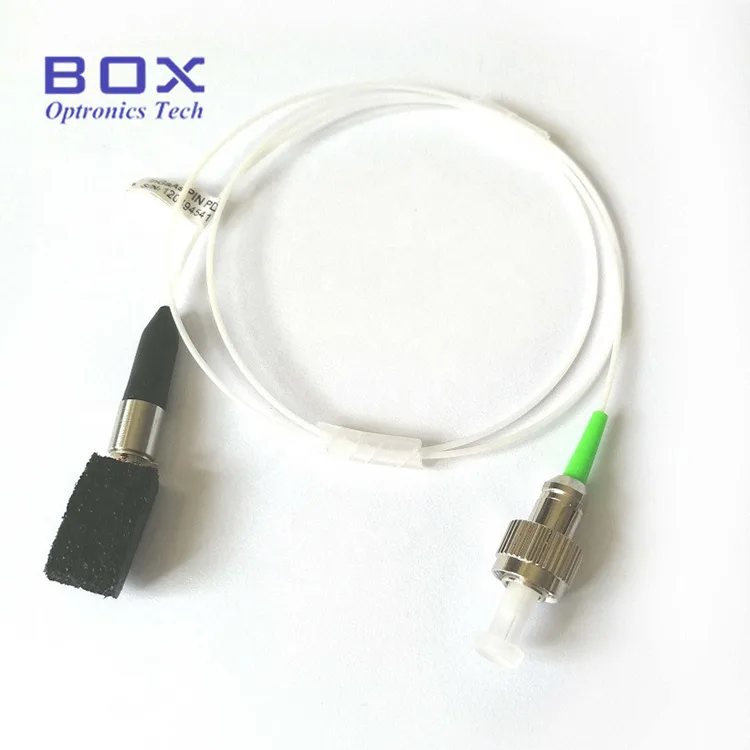

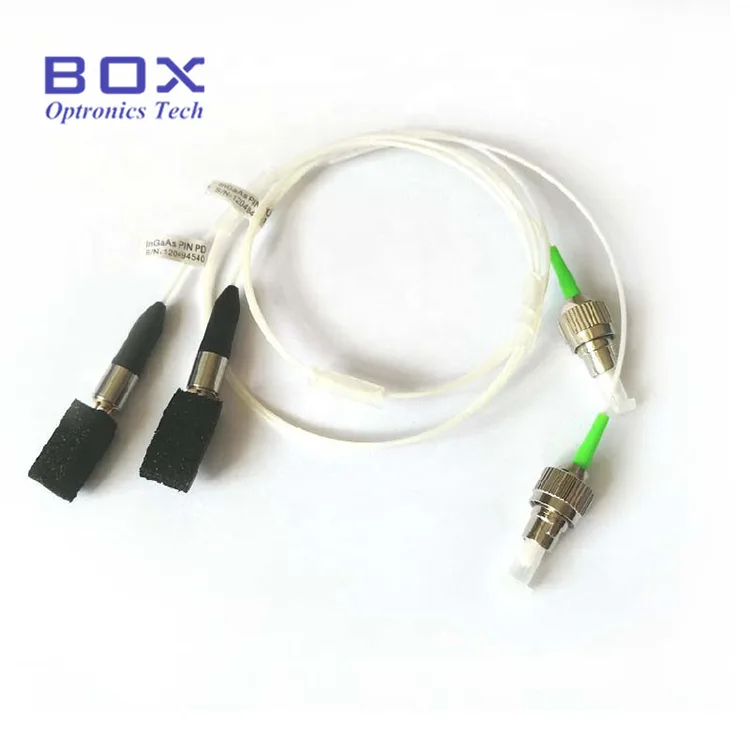

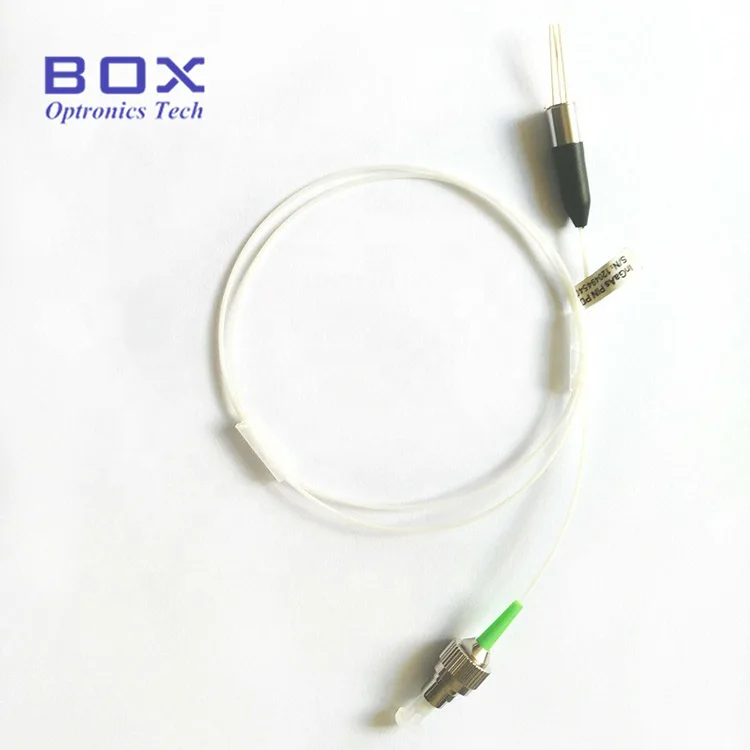

Bu FP Koaksiyel Pigtail Lazer Diyotu, tek modlu bir Fabry-Perot lazer diyotudur, dalga boyu 450nm, 520nm, 650nm, 660nm, 785nm, 850nm ve 980nm mevcuttur ve çıkış gücü 5 mW veya 10 mW'dir. Konektör FC/APC veya SC/APC'dir. Yüksek güvenilirlik ve uzun ömür. Telcordia GR-468 güvenilirlik testi standardı. Bu çok dalga boylu FP lazer diyotlar, çeşitli görünür ve yakın kızılötesi uygulamalar için esnek, güvenilir ve yüksek performanslı çözümler sunar.
|
Parametre |
Sembol |
Test Durumu |
Min. |
Tip |
Maksimum |
Birim |
|
Merkez dalga boyu |
λC |
POP = PF |
440 |
450 |
460 |
nm |
|
Optik çıkış gücü |
PF |
Eğer = 65mA |
10 |
20 |
- |
mW |
|
Eşik akımı |
ITH |
CW |
- |
22 |
40 |
mA |
|
Çalışma gerilimi |
VF |
CW |
- |
5.1 |
6.0 |
V |
|
Çalışma akımı |
EĞER |
CW |
- |
70 |
90 |
mA |
|
Elyaf türü |
- |
- |
460 beygir gücü |
|||
|
Parametre |
Sembol |
Test Durumu |
Min. |
Tip |
Maksimum |
Birim |
|
Merkez dalga boyu |
λC |
POP = PF |
510 |
520 |
530 |
nm |
|
Optik çıkış gücü |
PF |
Eğer = 65mA |
5.0 |
- |
- |
mW |
|
Eşik akımı |
ITH |
CW |
- |
22 |
40 |
mA |
|
Çalışma gerilimi |
VF |
CW |
- |
5.8 |
6.5 |
V |
|
Çalışma akımı |
EĞER |
CW |
- |
60 |
80 |
mA |
|
Elyaf türü |
- |
- |
460 beygir gücü |
|||
|
Parametre |
Sembol |
Test Durumu |
Min. |
Tip |
Maksimum |
Birim |
|
Merkez dalga boyu |
λC |
POP = PF |
640 |
650 |
660 |
nm |
|
Optik çıkış gücü |
PF |
Eğer = 65mA |
- |
5 |
- |
mW |
|
Eşik akımı |
ITH |
CW |
- |
55 |
- |
mA |
|
Çalışma gerilimi |
VF |
CW |
- |
2.1 |
2.5 |
V |
|
Çalışma akımı |
EĞER |
CW |
- |
- |
105 |
mA |
|
Parametre |
Sembol |
Test Durumu |
Min. |
Tip |
Maksimum |
Birim |
|
Merkez dalga boyu |
λC |
POP = PF |
652 |
660 |
670 |
nm |
|
Optik çıkış gücü |
PF |
Eğer =70mA |
10 |
- |
- |
mW |
|
Eşik akımı |
ITH |
CW |
- |
40 |
90 |
mA |
|
Çalışma gerilimi |
VF |
CW |
- |
2.4 |
3.0 |
V |
|
Çalışma akımı |
EĞER |
CW |
- |
70 |
120 |
mA |
|
Elyaf türü |
- |
- |
630HP |
|||
|
Parametre |
Sembol |
Test Durumu |
Min. |
Tip |
Maksimum |
Birim |
|
Merkez dalga boyu |
λC |
POP = PF |
780 |
790 |
800 |
nm |
|
Optik çıkış gücü |
PF |
Eğer =70mA |
10 |
- |
-- |
mW |
|
Eşik akımı |
ITH |
CW |
- |
30 |
45 |
mA |
|
Çalışma gerilimi |
VF |
CW |
- |
1.9 |
2.2 |
V |
|
Çalışma akımı |
EĞER |
CW |
- |
70 |
120 |
mA |
|
Eğim verimliliği |
GD |
CW |
1 |
1.1 |
1.2 |
Yok |
|
PD'yi izleyin |
BEN |
- |
- |
0.2 |
0.2 |
mA |
|
Elyaf türü |
- |
- |
780HP |
|||
|
Parametre |
Sembol |
Test Durumu |
Min. |
Tip |
Maksimum |
Birim |
|
Merkez dalga boyu |
λC |
POP = PF |
840 |
850 |
860 |
nm |
|
Optik çıkış gücü |
PF |
Eğer =60mA |
10 |
- |
- |
mW |
|
Eşik akımı |
ITH |
CW |
- |
16 |
20 |
mA |
|
Çalışma gerilimi |
VF |
CW |
- |
2.1 |
2.3 |
V |
|
Çalışma akımı |
EĞER |
CW |
- |
45 |
60 |
mA |
|
Eğim verimliliği |
GD |
CW |
- |
0.95 |
- |
Yok |
|
PD'yi izleyin |
BEN |
- |
0.05 |
0.13 |
0.5 |
mA |
|
Elyaf türü |
- |
- |
780HP |
|||
|
Parametre |
Sembol |
Test Durumu |
Min. |
Tip |
Maksimum |
Birim |
|
Merkez dalga boyu |
λC |
POP = PF |
965 |
980 |
990 |
nm |
|
Optik çıkış gücü |
PF |
Eğer =60mA |
5 |
- |
- |
mW |
|
Eşik akımı |
ITH |
CW |
- |
12 |
20 |
mA |
|
Çalışma gerilimi |
VF |
CW |
- |
1.55 |
2.0 |
V |
|
Çalışma akımı |
EĞER |
CW |
- |
30 |
50 |
mA |
|
Eğim verimliliği |
GD |
CW |
0.64 |
0.8 |
- |
Yok |
|
PD'yi izleyin |
BEN |
- |
0.08 |
0.3 |
0.5 |
mA |
|
Elyaf türü |
- |
- |
Merhaba1060 |
|||
● Tek modlu Fabry-Perot(FP) lazer diyotu;
● Dalga boyu seçenekleri: 450–980nm;
● Koaksiyel fiber bağlantılı çıkış, CW işlemi;
● Yüksek güvenilirlik, uzun ömür;
● Telcordia GR-468 güvenilirlik testi standardı.
● Gösterge;
● Işıklı kalem;
● Yazıcılar;
● Laboratuvar ve biyomedikal lazer;
● Optik algılama.
|
BLD |
-X |
XX |
XX |
X |
-XX |
|
LD |
Çip türü |
Dalgaboyu |
Çıkış gücü |
PIN ÇIKIŞI |
Bağlayıcı |
|
Lazer diyot |
F: FP |
450: 450nm 520: 520nm |
10: 10mW Diğer |
F: F Tipi |
FA: FC/APC |
|
650: 650nm |
02: 2 mW 05: 5 mW Diğer |
D: D Tipi |
FA: FC/APC SA: SC/APC Diğer |
||
|
660: 660nm 785: 785nm 850: 850nm |
10: 10 mW Diğer |
D: D Tipi |
FA: FC/APC |
||
|
980: 980nm |
5: 5mW Diğer |
D: D Tipi |
FA: FC/APC |
örneğin: BLD-F78510D-FA
(Sipariş bilgileri: FP Koaksiyel Pigtail Lazer Diyot, 785 nm 10 mW, D tipi pin çıkışı, FC/APC konnektörlü).
● Fiyat teklifi şartları
(1) EXW:
DHL/UPS/FedEx hesabınız varsa Box Optronics EXW'yi kullanmanızı önerir. Hesabınız üzerinden gönderim yapıyoruz; nakliye ücretini talep etmiyoruz.
(2) DAP:
Hesabınız yoksa lütfen ürünlerin nakliye ücretini önceden ödeyin.
(3) Diğer
● Ödeme koşulları
PayPal ve T/T mevcuttur.
Üretim: yaklaşık 10 iş günü. (Stokta biraz varsa, daha hızlı gönderilecektir.)
Uluslararası lojistik: 3-5 iş günü.
● Garanti Süresi:
Satın alma tarihinden itibaren 1 yıl içinde insan kaynaklı olmayan kusurlar için ücretsiz onarım veya değiştirme. Ücretli bakım hizmetleri 1 yıl sonra verilmektedir.
● Ücretsiz Garanti Kapsamında İstisnalar:
Ücretsiz garanti süresi boyunca ürün kalitesi sorunlarından kaynaklanan arızalar için ücretsiz onarım veya değiştirme hizmetleri sağlanacaktır. Ancak Box Optronics, garanti süresi içinde aşağıdaki durumlarda ücretsiz onarım hizmetlerini reddetme hakkını saklı tutar:
(1) Doğal faktörlerin (ör. yıldırım, toz) veya çevresel etkilerin neden olduğu hasar.
(2) Kullanıcının yanlış kullanımından kaynaklanan arızalar.
(3) İnsan hatasından kaynaklanan bariz fiziksel hasar.
(4) Yetkisiz sökme, değiştirme veya onarım.
(5) Gövde üzerindeki değiştirilmiş veya eksik garanti etiketleri.
(6) Nakliye sırasında hasar veya kayıp.
