520nm FP Kelebek Lazer Diyot

İçindekiler

1. 520 nm'nin tanıtımı FP Kelebek Lazer Diyot

2. Teknik Özellikler

3. Ürün Özellikleri

4. Tipik Uygulamalar

5. Ürün ayrıntıları

6. Sipariş Bilgileri

7. Veri sayfası ve test sayfası

8. Teklif ve ödeme koşulları

9. Teslim süresi

10. Operasyon Notları

11. Kalite Güvencesi ve Satış Sonrası Hizmet

Ürün Tanıtımı

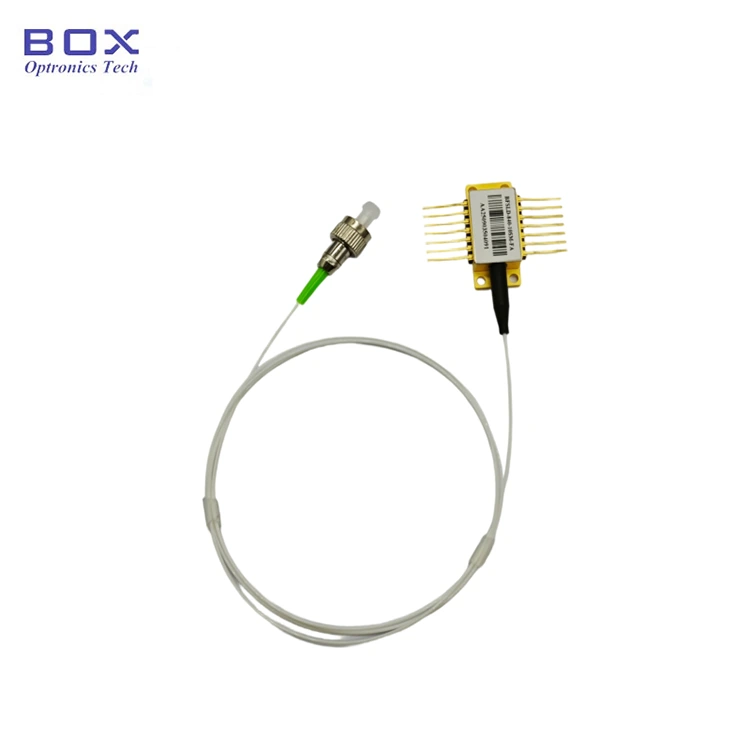

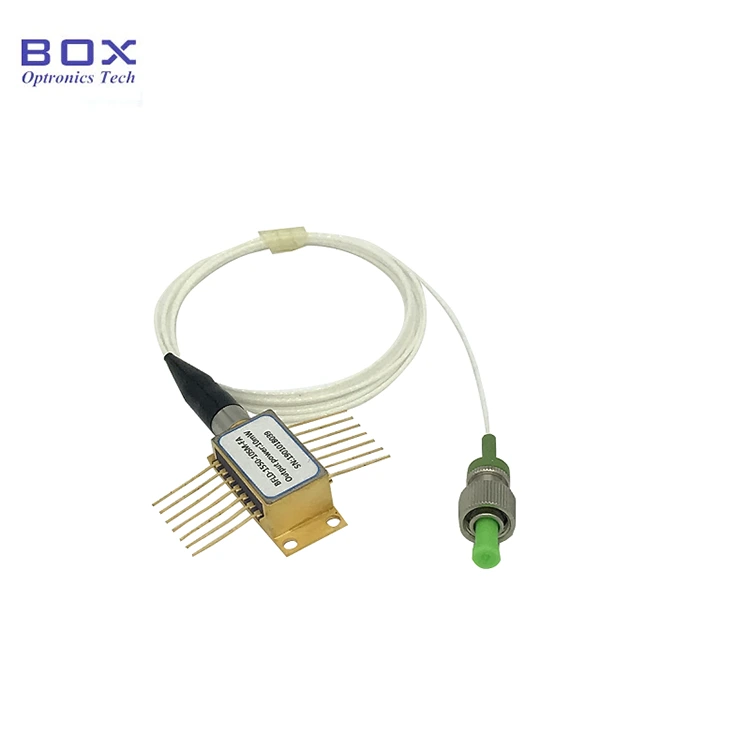

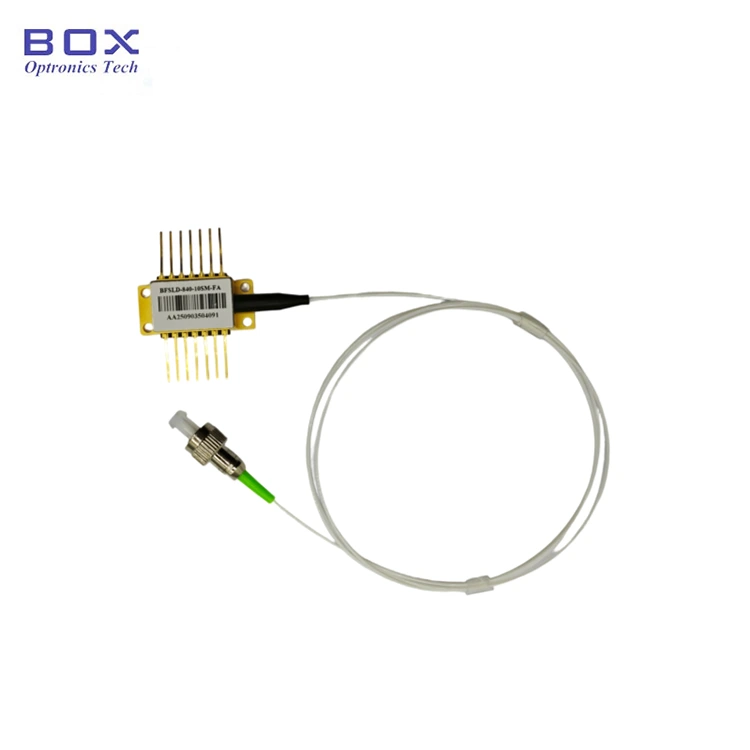

Bu, 520nm FP Kelebek Lazer Diyottur. 14 pinli kelebek paketi. Bu bir Fabry-Perot Lazer Diyotu. 30 mW'a kadar özellikler çıkış gücü ve dahili TEC ve termistör. Fiber tipi SM-460HP veya olabilir PM-S460-HP fiber. Optik aletler için uygundur. Pimler gerektiriyorsa lehimleme, lehimleme sıcaklığı 260°C'yi geçmemelidir ve lehimleme süresi 10 saniyeyi geçmemelidir.

Ürün Özellikler

Ürün Özellikleri

● SM-460HP veya PM-S460-HP fiber;

● Çıkış gücü açıldı 30mW'a kadar;

● 14 pinli TEC ve Monitor PD'yi içeren BTF paketi;

● Görünür yeşil ışıklı fiber bağlantılı lazer diyot.

Ürün Uygulamaları

● Optik aletler;

● Fiber optik iletim sistem;

● Lazer göstergesi.

Ürün Detayları

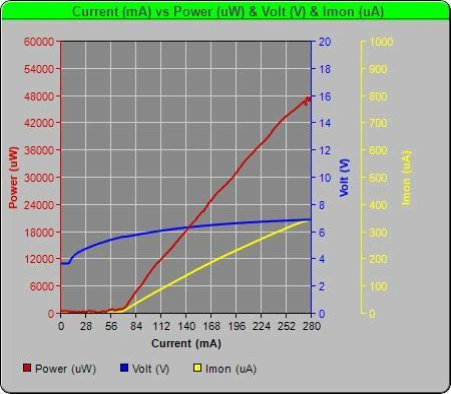

● Tipik spektrum: PIV

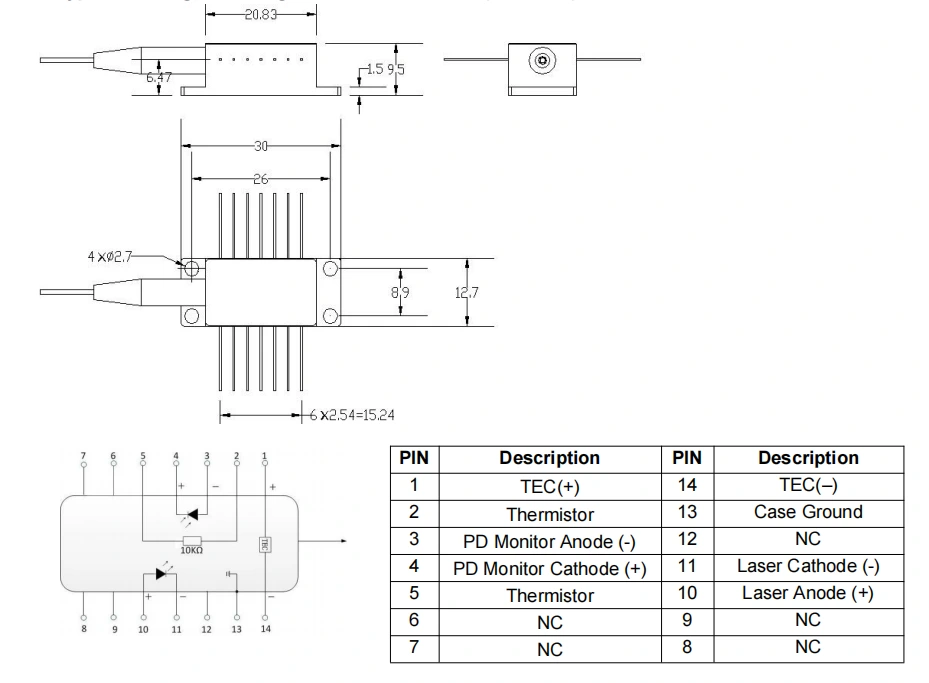

● Paket çizimi&PIN-OUT Tanımı(Birim:mm)-520nm FP Kelebek Lazer Diyot

● Paketleme örneği

*Bağımsız cihaz; yerleşik sürücü yok (sürücülü modül paketi devre isteğe bağlıdır).

Sipariş verme bilgi

örneğin: BFLD-F520-30SM-FA

(Sipariş bilgileri: 520nm FP Kelebek Lazer Diyot, 14 pinli kelebek paket, 30mW çıkış gücü, 460HP SM fiber, FC/APC konektörlü)

Diğer özelleştirilmiş gereksinimler için lütfen iletişime geçin: sales06@boxoptronics.com

Veri Sayfası ve Test sayfası

Veri Sayfası

Test sayfası

Teklif şartları ve ödeme

● Fiyat teklifi şartları

(1) EXW:

DHL/UPS/FedEx hesabınız varsa Box Optronics şunu kullanmanızı önerir: EXW. Hesabınız üzerinden gönderim yapıyoruz; nakliye ücretini talep etmiyoruz.

(2) DAP:

Hesabınız yoksa, lütfen nakliye ücretini önceden ödeyin. ürünler.

● Ödeme koşulları

PayPal ve T/T mevcuttur.

Kurşun zamanı

Üretim yaklaşık 10 iş günü sürer. (Eğer bazı varsa stokta, daha hızlı sevk edilecektir.)

Uluslararası lojistik 3-5 iş günü sürebilir.

Operasyon Notları

● Bu cihaz çalışırken yüksek yoğunluklu bir lazer ışını yayar; yap Fiberin uç yüzüne doğrudan bakmayın, aksi takdirde göz yaralanmasına neden olabilirsiniz.

● Bu cihaz elektrostatik duyarlıdır; bu nedenle sıkı bağlılık Paketleme sırasında antistatik koruma önlemlerinin alınması gerekir, ulaşım ve kullanım. Ayrıca önlemek için önlemler alınmalıdır. güç kaynağında dalgalanmalar meydana gelebilir; aksi takdirde kalıcı hasar meydana gelebilir (örn. ekipmanın uygun şekilde topraklanmasının sağlanması ve antistatik bir koruyucu takılması) bilek kayışı).

● Optik fiberler kırılgandır; Cihazı çekmek için fiberi kullanmayın. Bir cihazı yuvasına takarken veya çıkarırken, üzerine baskı uygulamayın. veya cihaz muhafazasının arkasında bulunan manşonu çekin. Cihazlar için konektörlerle donatılmışsa, hem cihazın hem de fiber konektörün Kurulum veya sökme sırasında aynı anda kaldırılır.

● Pimlerin lehimlenmesi gerekiyorsa lehimleme sıcaklığı 260°C'yi aşmamalı ve lehimleme süresi 10 saniyeyi geçmemelidir. özel Aşağıdaki hususlara dikkat edilmelidir: Lehimleme işlemi sırasında, cihaz elektriksiz durumda olmalı ve havya düzgün şekilde yerleştirilmelidir topraklanmış.

● Çalıştırma işlemi sırasında asla doğrudan yüksek akım uygulamayın, çünkü bu çipe zarar verme riski taşır. Bunun yerine cihazı mevcut seviyede açın Çipin eşiğine yakın ve ardından akımı küçük miktarlarda kademeli olarak artırın İstenilen seviyeye ulaşılıncaya kadar artırılır.

● Tüm bileşenlere güç vermeden önce soğutucuyu etkinleştirin ve daha sonra çipin aşırı ısınmasını önlemek için artan güç verme adımlarına geçin ve aşırı yük.

Kalite Güvencesi ve Satış Sonrası Hizmet

● Garanti Süresi:

İnsan kaynaklı olmayan kusurlar için 1 saat içinde ücretsiz onarım veya değiştirme satın alma tarihinden itibaren yıl. Ücretli bakım hizmetleri 1 yıl sonra verilmektedir.

● Ücretsiz Garanti Kapsamında İstisnalar:

Ücretsiz garanti süresi boyunca ücretsiz onarım veya değiştirme hizmetleri Ürün kalitesi sorunlarından kaynaklanan arızalar için sağlanacaktır. Ancak Kutu Optronics aşağıdaki durumlarda ücretsiz onarım hizmetlerini reddetme hakkını saklı tutar: garanti süresi içindeki durumlar:

(1) Doğal faktörlerin (örneğin yıldırım, toz) neden olduğu hasarlar veya çevresel etkiler.

(2) Kullanıcının hatalı kullanımından kaynaklanan arızalar.

(3) İnsan hatasından kaynaklanan bariz fiziksel hasar.

(4) İzinsiz sökme, değiştirme veya onarım.

(5) Muhafaza üzerindeki garanti etiketleri değiştirilmiş veya eksik.

(6) Nakliye sırasında hasar veya kayıp.

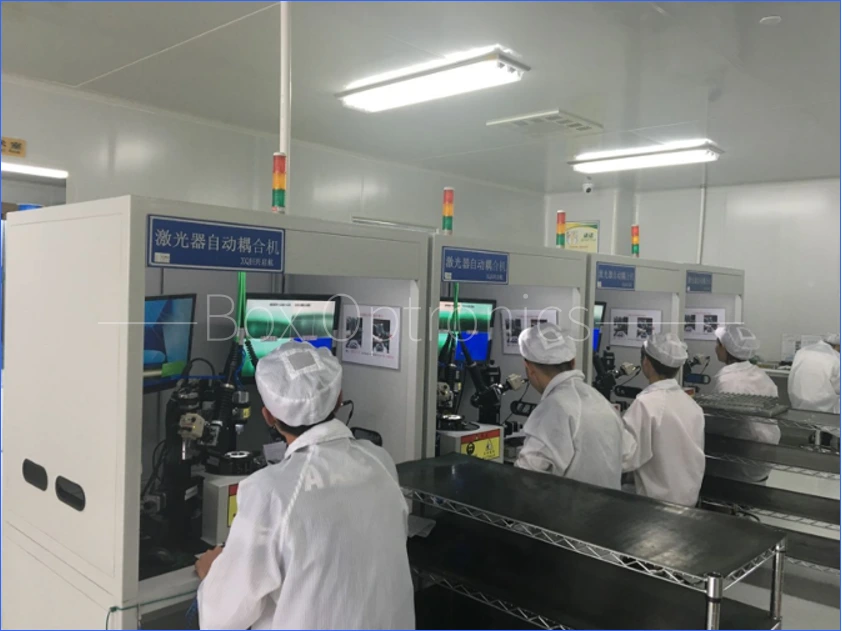

Gerçek üretim çizgi
