785nm FP Kelebek Lazer Diyot

İçindekiler

1. 785 nm'nin tanıtımı FP Kelebek Lazer Diyot

2. Teknik Özellikler

3. Ürün Özellikleri

4. Tipik Uygulamalar

5. Ürün ayrıntıları

6. Sipariş Bilgileri

7. Veri sayfası ve test sayfası

8. Teklif ve ödeme koşulları

9. Teslim süresi

10. Operasyon Notları

11. Kalite Güvencesi ve Satış Sonrası Hizmet

Ürün Tanıtımı

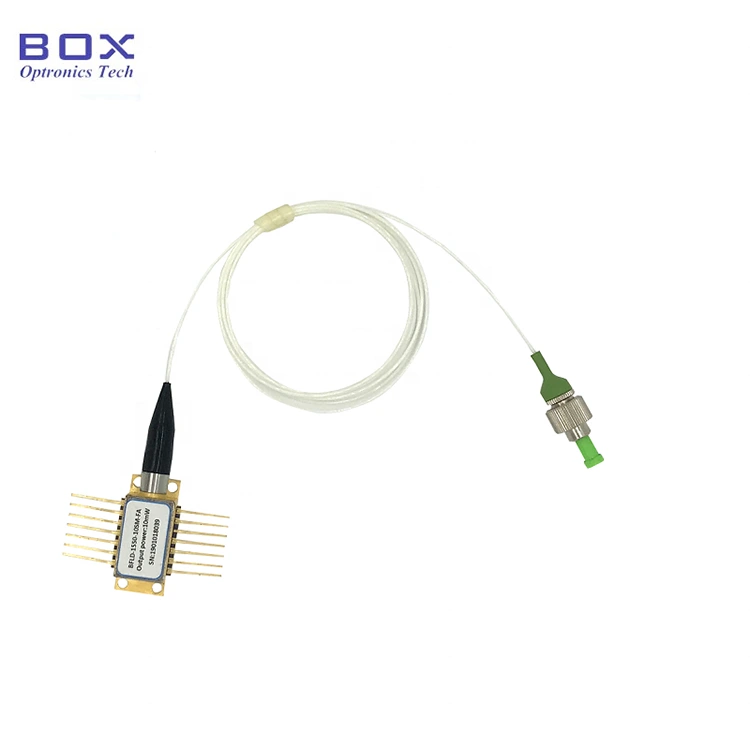

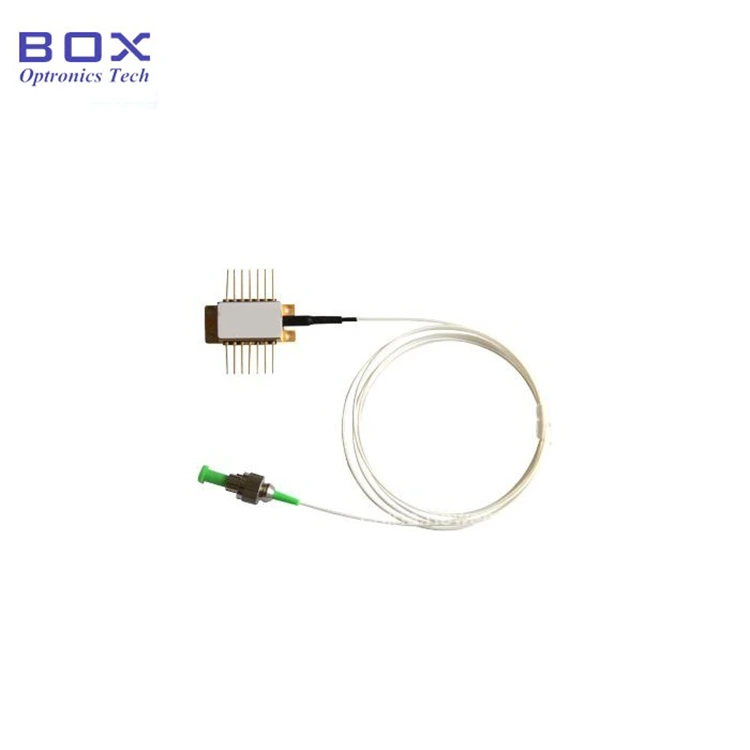

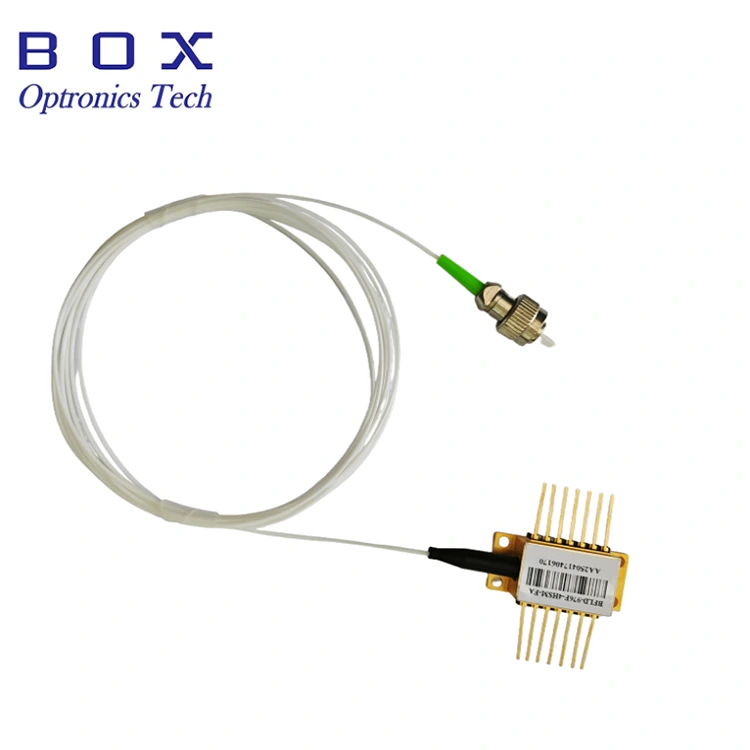

Bu, 785nm FP Kelebek Lazer Diyottur. 30 mW çıkış gücüne kadar. Fiber tipi olabilir SM785-HP veya PM780-HP ve TEC, monitör fotodiyodu ve termistörü entegre eder. 900um koruyucu tüp ve FC/APC konnektörü isteğe bağlıdır. Pimler gerektiriyorsa lehimleme, lehimleme sıcaklığı 260°C'yi geçmemelidir ve lehimleme süresi 10 saniyeyi geçmemelidir. Sürücü devreli bir Modül/Tezgah üstü paketi, 50mW çıkış gücü mevcuttur.

Ürün Özellikler

Ürün Özellikleri

● SM785-HP veya PM780-HP fiber;

● Çıkış gücü açıldı 30mW'a kadar;

● 14 pinli TEC, termistör ve PD'yi izleyin.

Ürün Uygulamaları

● Işık kaynağı;

● Fiber optik algılama sistem;

● Malzeme işleme.

Ürün Detayları

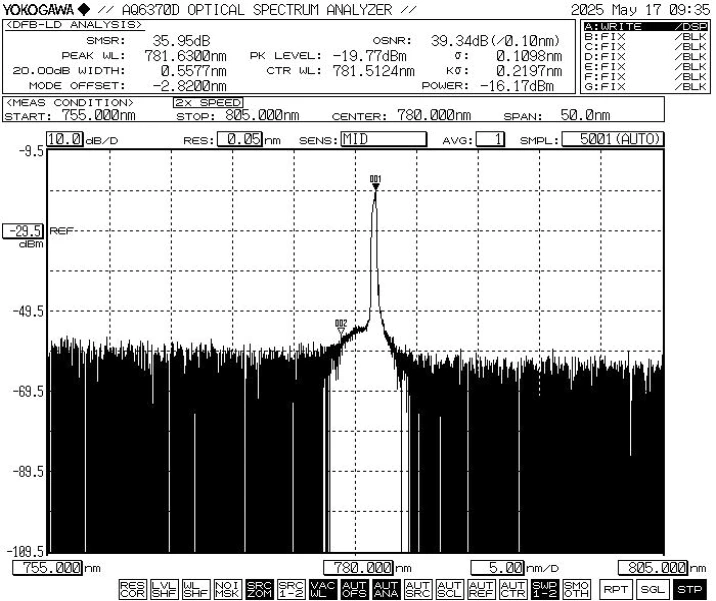

● Tipik spektrum: 785nm, WL toleransı +/-10nm.

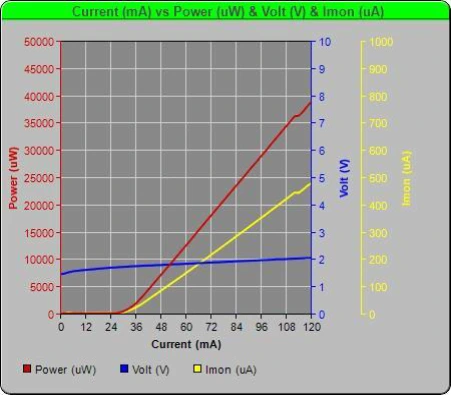

● PIV-785nm 30mW FP Kelebek Lazer Diyot

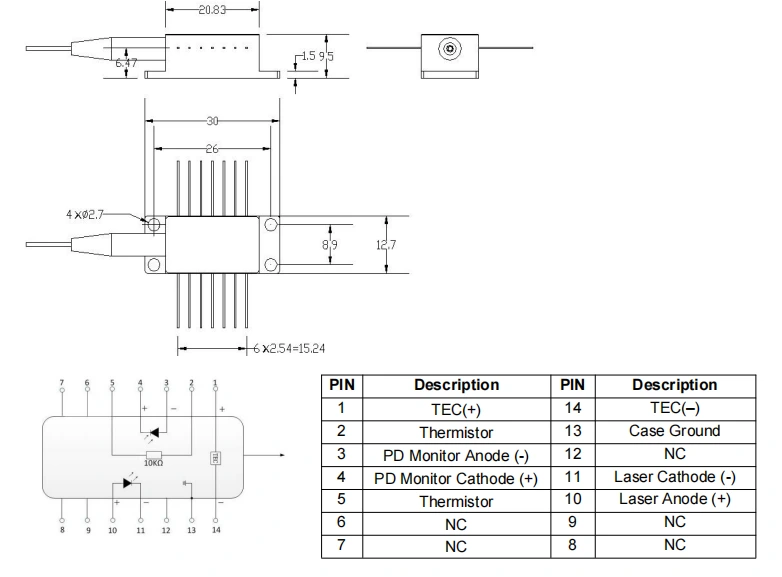

● Paket çizimi&PIN-OUT Tanımı(Birim:mm)-785nm FP Kelebek Lazer Diyot

● Standart aksesuarlar

*Bağımsız cihaz; yerleşik sürücü yok (sürücülü modül paketi devre isteğe bağlıdır).

Sipariş verme bilgi

örneğin: BFLD-F785-30SM-FA

(Sipariş bilgileri: 785nm FP Kelebek Lazer Diyot, 30mW çıkış güç, SM Hi780 fiber, FC/APC konektörü, pompa pimi).

Diğer özelleştirilmiş gereksinimler için lütfen iletişime geçin: sales06@boxoptronics.com

Veri Sayfası ve Test sayfası

Veri Sayfası

Test sayfası

Teklif ve ödeme koşulları

● Fiyat teklifi şartları

(1) EXW:

DHL/UPS/FedEx hesabınız varsa Box Optronics şunu kullanmanızı önerir: EXW. Hesabınız üzerinden gönderim yapıyoruz; nakliye ücretini talep etmiyoruz.

(2) DAP:

Hesabınız yoksa, lütfen nakliye ücretini önceden ödeyin. ürünler.

● Ödeme koşulları

PayPal ve T/T mevcuttur.

Kurşun zamanı

Üretim yaklaşık 10 iş günü sürer. (Eğer bazı varsa stokta, daha hızlı sevk edilecektir.)

Uluslararası lojistik 3-5 iş günü sürebilir.

Operasyon Notları

● Lazer Radyasyonu Tehlikesi: Cihaz çalışırken yüksek yoğunluklu bir lazer ışını yayar. Doğrudan bakmayın göz yaralanmasına yol açabileceğinden fiberin uç yüzeyini kapatın.

● ESD Koruması: Bu cihaz elektrostatik duyarlı. Bu nedenle sıkı anti-statik koruma önlemleri alınmalıdır. Paketleme, nakliye ve kullanım sırasında bunlara uyulmalıdır. Ek olarak, Güç kaynağındaki dalgalanmaları önlemek için önlemler alınmalıdır; bunun yapılmaması cihazda kalıcı hasara neden olabilir (örn. uygun ekipmanın olduğundan emin olun) topraklayın ve antistatik bir bileklik takın).

● Fiber ve Cihaz Kullanımı:Optik lifler kırılgandır. Cihazı fiber kullanarak çekmeyin. Takarken veya Cihazı prizden çıkarırken, üzerine baskı uygulamayın veya çekmeyin. cihaz muhafazasının arkasındaki manşon. Konektörlerle donatılmış cihazlar için, hem cihazın hem de fiber konektörün aynı anda kaldırıldığından emin olun Kurulum veya kaldırma sırasında.

● Pim Lehimleme Gereksinimleri: Pimler Lehimlenmesi gerekiyorsa, lehimleme sıcaklığı 260°C'yi geçmemelidir ve lehimleme süresi 10 saniyeyi geçmemelidir. Şuna özellikle dikkat edin: aşağıdaki: lehimleme işlemi sırasında cihaz elektriksiz durumda olmalıdır Durum ve havya uygun şekilde topraklanmalıdır.

● Çalıştırma İşlemi: Çalıştırma sırasında Çipe zarar verebileceği için asla doğrudan yüksek akım uygulamayın. Bunun yerine cihazı çipin eşiğine yakın bir akım seviyesinde açın ve daha sonra istenilen seviyeye gelene kadar akımı küçük artışlarla kademeli olarak artırın ulaşıldı.

● Soğutma ve Çalıştırma Sırası:Önce tüm bileşenlere güç vererek önce soğutucuyu etkinleştirin ve ardından devam edin talaşın aşırı ısınmasını ve aşırı yüklenmesini önlemek için artan güç verme adımları.

Kalite Güvencesi ve Satış Sonrası Hizmet

● Garanti Süresi:

İnsan kaynaklı olmayan kusurlar için 1 saat içinde ücretsiz onarım veya değiştirme satın alma tarihinden itibaren yıl. Ücretli bakım hizmetleri 1 yıl sonra verilmektedir.

● Ücretsiz Garanti Kapsamında İstisnalar:

Ücretsiz garanti süresi boyunca ücretsiz onarım veya değiştirme hizmetleri Ürün kalitesi sorunlarından kaynaklanan arızalar için sağlanacaktır. Ancak Kutu Optronics aşağıdaki durumlarda ücretsiz onarım hizmetlerini reddetme hakkını saklı tutar: garanti süresi içindeki durumlar:

(1) Doğal faktörlerin (örneğin yıldırım, toz) neden olduğu hasarlar veya çevresel etkiler.

(2) Kullanıcının hatalı kullanımından kaynaklanan arızalar.

(3) İnsan hatasından kaynaklanan bariz fiziksel hasar.

(4) İzinsiz sökme, değiştirme veya onarım.

(5) Muhafaza üzerindeki garanti etiketleri değiştirilmiş veya eksik.

(6) Nakliye sırasında hasar veya kayıp.
