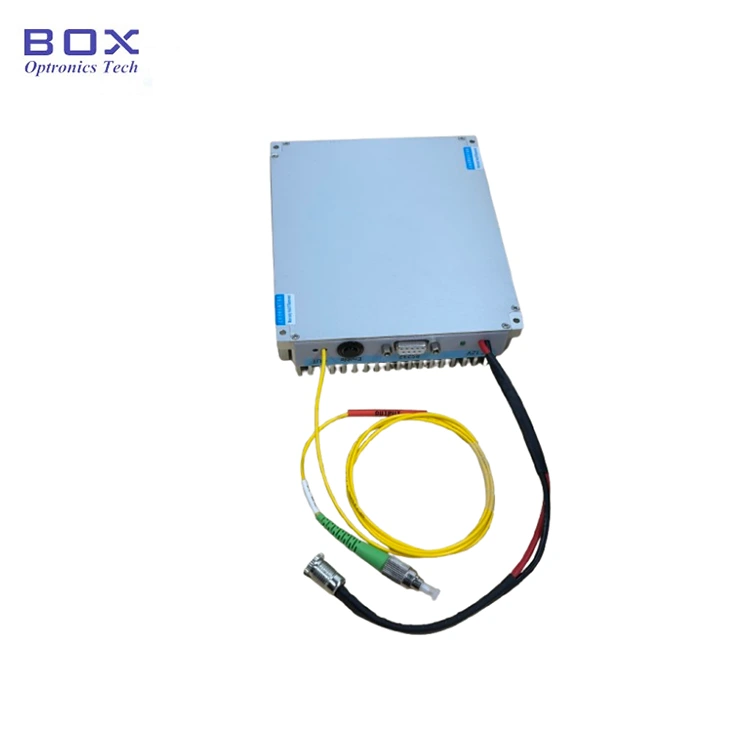

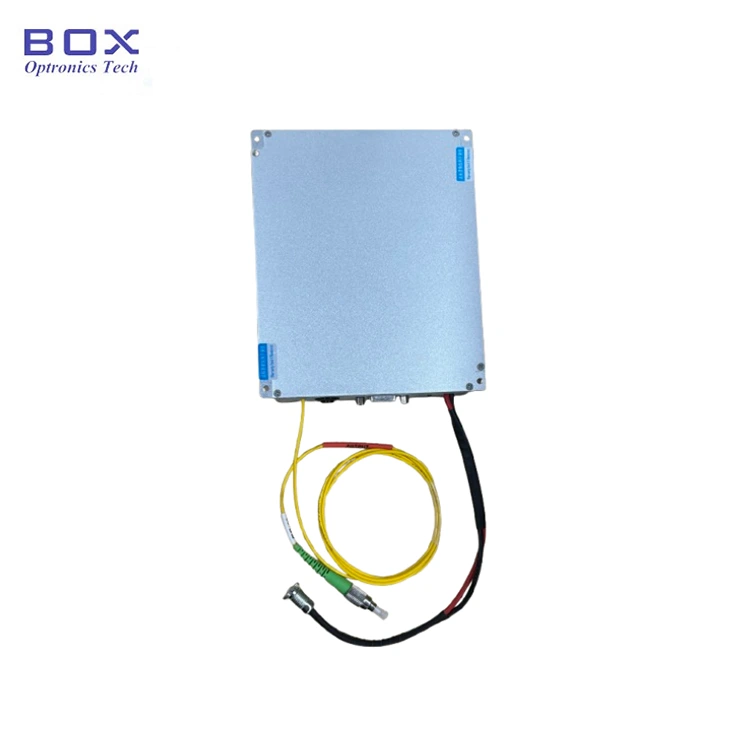

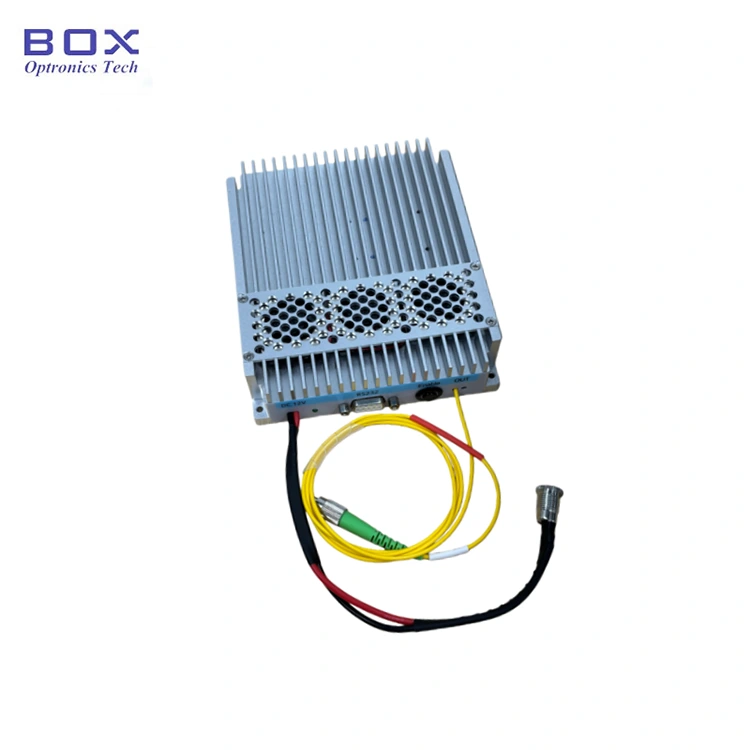

Bu, 1064nm 20kHz Ultra Dar Hat Genişliğine Sahip Bir Fiberdir Fiber optik DFB lazer boşluk yapısını kullanan lazer, 1064nm'de tek uzunlamasına modlu dar çizgi genişlikli sürekli dalga lazeri dalga boyu bandı. Çıkış gücü 50/100/200/500/1000mW isteğe bağlıdır. o RS232 iletişimi ile masaüstü ve modüler konfigürasyonları destekler Sistem entegrasyonu için arayüz ve izleme yazılımı. LiDAR'a uygun, hidroakustik ve dağıtılmış fiber optik algılama.
|
Parametre |
Birim |
Tipik |
Açıklama |
|
|
Çalışma dalga boyu |
nm |
1064±0,1 |
|
|
|
Yavaş sıcaklık ayarı aralık |
nm |
±0,1 |
|
|
|
Çıkış gücü |
mW |
50/100/200/500/1000 |
|
|
|
Spektral çizgi genişliği@3dB |
kHz |
<20 |
20dB hat genişliği / 20 |
|
|
Yan Mod Bastırma Oran |
dB |
≥60 |
|
|
|
Dalgaboyu kararsızlığı |
MHz |
≤±25 |
|
|
|
Çalışma Modu |
— |
CW |
Sürekli ışık |
|
|
Güç istikrarsızlığı (Kısa süreli 15dk) |
dB |
≤ ±0,02 |
Eşdeğerlik ≤ ±0,5% |
|
|
Güç istikrarsızlığı (Uzun vadeli 8 saat) |
dB |
≤ ±0,05 |
Eşdeğerlik ≤ ±%1,2 |
|
|
Elyaf türü |
— |
Merhaba1060 |
Rastgele polarizasyon |
|
|
— |
PM980（PER>23dB） |
Doğrusal polarizasyon |
||
|
Pigtail Konnektör Tipi |
— |
FC/APC |
Özelleştirilebilir |
|
|
Boyut |
50/100/200mW |
mm |
255(G)×285(D)×115(Y) |
B1: Tezgah Üstü |
|
500/1000 mW |
255(G)×322(D)×115(Y) |
B2: Tezgah Üstü |
||
|
50/100/200mW |
125(G)×150(D)×31,5(Y) |
M31: Modül |
||
|
500/1000 mW |
139(G)×235(D)×70(Y) |
M70: Modül |
||
|
Güç kaynağı |
V |
100~240VAC, <30W |
Tezgah üstü |
|
|
DC12V, 24W |
Modül |
|||
|
İletişim Arayüzü |
— |
DB9 Dişi(RS232) |
|
|
|
Çalışma sıcaklığı |
℃ |
-5~+35 |
|
|
|
Depolama sıcaklığı |
℃ |
-40 ~ +85 |
|
|
● Spektral hat genişliği ≤20KHz;
● Tamamı fiber DFB rezonans boşluğu;
● Dalgaboyu mod atlaması olmadan kararlı.
● LiDAR;
● akustik sensörler, hidrofonlar;
● Elyaf Optik Dağıtılmış Algılama.

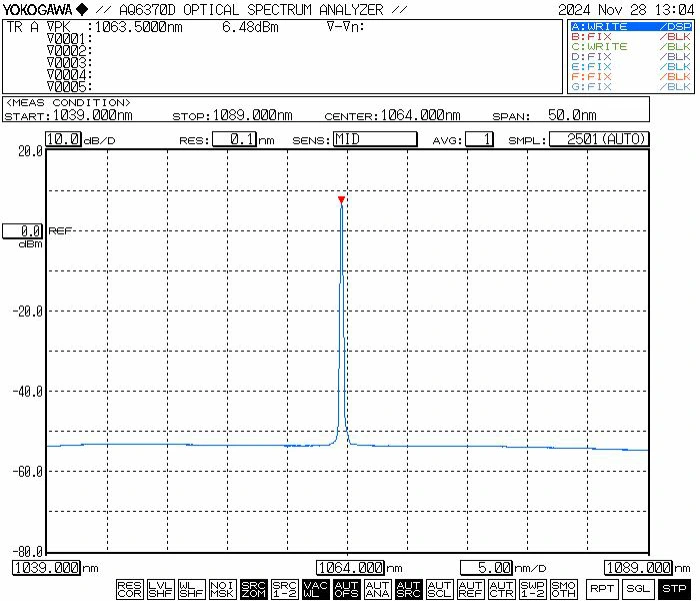

● Tipik spektrum: 1064nm

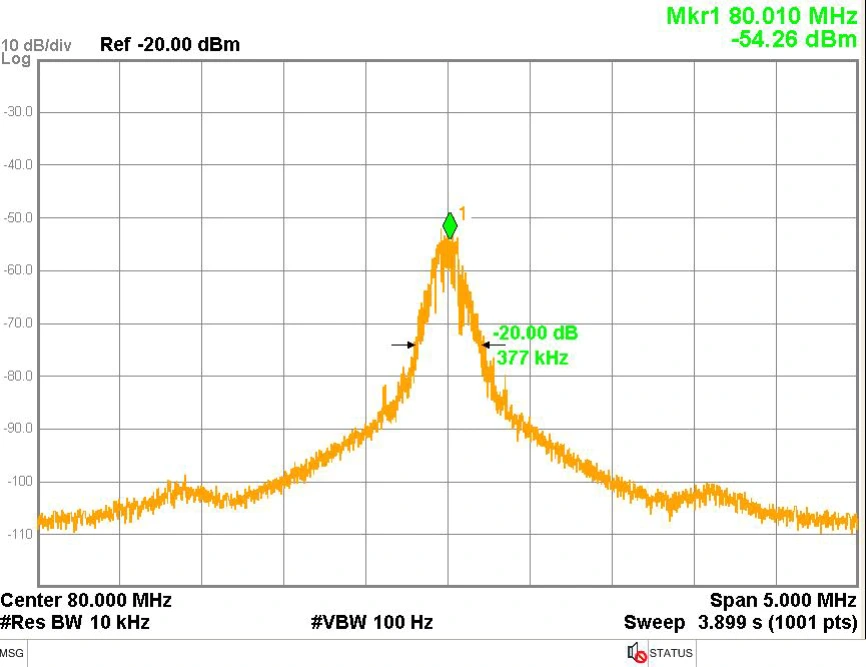

● Tipik Hat Genişliği: 3dB spektral hat genişliği≤20 KHz (eşit 20dB hat genişliği / 20)

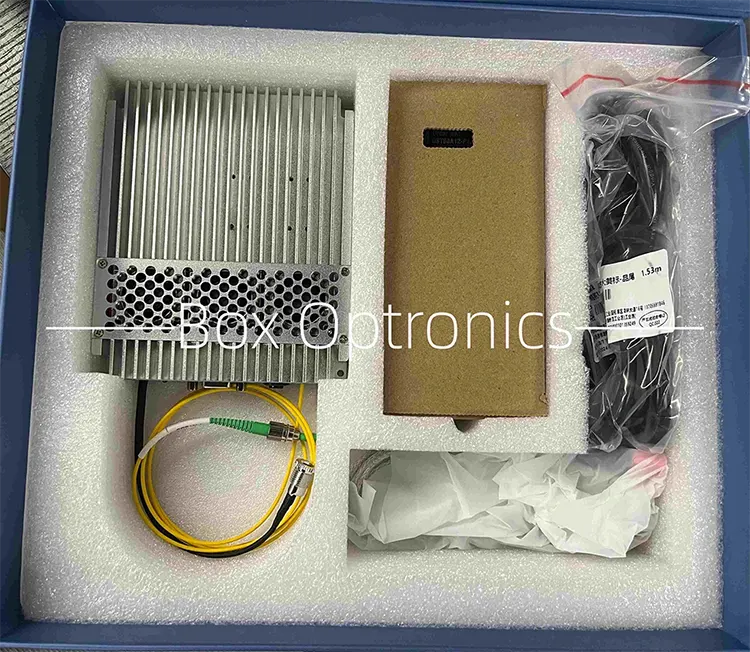

● Paketleme örneği

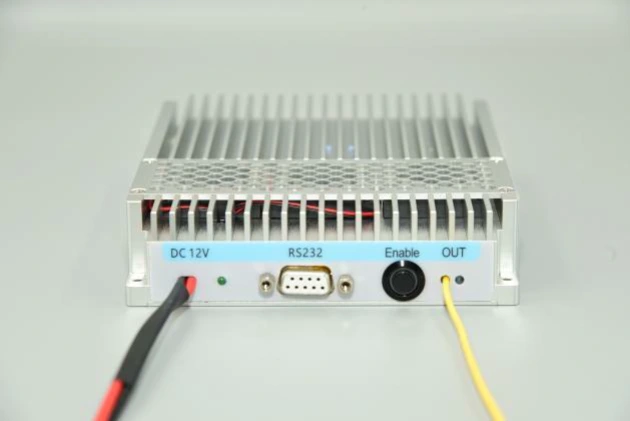

Adım 1.Görünüm: Modül şunları içerir: güç konektörü, güç göstergesi, RS232 iletişim arayüzü, çıkış aktivasyon anahtarı ve lazer çıkış fiber bağlantı noktası.
Adım 2.Güç Kaynağı: Güç bağlantı noktası kullanır standart bir DC5.5×2.1mm arayüz. Yalnızca orijinal uyumlu güç adaptörünü (DC5V veya DC12V) kullanın. Uygun olmayan güç adaptörleri ışık kaynağına zarar verebilir. U şeklinde bir konnektör gücü Anahtar güç kaynağına bağlanmak için kablo talep üzerine şu adreste mevcuttur: satın alma zamanı.
Adım 3.Fiber Optiğin Bağlanması Jumper: Fiber konektörün toz kapağını çıkarın, uç yüzünü kontrol edin. kontaminasyon veya hasar olup olmadığını kontrol edin ve başka bir cihaza bağlamadan önce temiz olduğundan emin olun. fiber cihazlar veya test ekipmanı. Yüksek güçlü modeller için füzyon birleştirme tavsiye edilir.
Setp4.Modülün Ana Bilgisayara Bağlanması Bilgisayar: Modülü bilgisayara bağlamak için birlikte verilen USB-RS232 seri veri kablosunu kullanın. bilgisayar. Özel seri sürücüyü yükleyin (tarafından sağlanır) Üretici) iletişimi etkinleştirmek için. Sürücü olmadan ana bilgisayar yazılımı modüle bağlanılamıyor.
Adım 5.Yazılım: Ana bilgisayar yazılımı, çıkış gücünün ayarlanmasına ve lazer çıkışının kontrol edilmesine olanak tanır. "SoftActive" düğmesine basın (aşağıdaki arayüz şemasına bakın). Yazılım ayarlanan pompa akımını, çıkış gücünü ve sıcaklık izleme durumunu görüntüler.
Adım 6. Özel yazılım işlemleri: Diyagramda gösterildiği gibi, ana bilgisayarı başlattıktan sonra bilgisayar yazılımında öncelikle doğru seri port numarasını seçin. "PortList" seri port listesini seçin ve "OpenPort"a tıklayın Seri bağlantı noktasını açmak için düğmeye basın. "Güç" ve "LDTemp" pencereler daha sonra modülün mevcut çıkış gücünü ve pompa sıcaklığını gösterecektir. Pompa tahrikinin mevcut değerini "Geçerli" alanına girin ve tıklayın. "AYARLA" düğmesine basın. Ayarlar geçerli olur ve ışık kaynağı optik gücü yalnızca her iki fiziksel düğme de ışığı açtığında verir kaynak modülü ve yazılımdaki "SoftActive" düğmesi açılır açık. Ana bilgisayar yazılımının sürüm numarası yazılımla eşleşmelidir ürün test raporunda belirtilen sürüm; yazılım sürümünü bulabilirsiniz Her ürünün test raporunda.
Adım 7.Parametre Hafızası: Yazılım üzerinden yapılandırılan ayarlar ve durumlar modülün içine otomatik olarak kaydedilir dahili hafıza. Parametreler uygun değilse ana bilgisayar bağlantısına gerek yoktur. modifikasyona ihtiyaç var.
|
İsim |
Dalgaboyu |
Çıkış gücü |
Güç ayarlanabilir (isteğe bağlı) |
Elyaf türü |
Boyut |
|
NFL |
-XXXX |
-XX |
-X |
-XX |
-X |
|
Dar çizgi genişliğine sahip fiber lazer |
1064: 1064nm |
50:50 mW 100:100 mW 200:200 mW 500:500mW 1000:1000 mW |
T:güç ayarlanabilir |
SM:Merhaba1060 PM: PM980 |
B1/B2: Tezgah Üstü M31/M70 :Modül |
örneğin: NLFL-1064-50-T-SM-M
(Sipariş bilgileri: 1064nm 20kHz Ultra Dar Çizgi Genişlikli Fiber Lazer, 50mW çıkış gücü, gücü ayarlanabilir, SM fiber, modül paketi).
Diğer özelleştirilmiş gereksinimler için lütfen iletişime geçin: sales06@boxoptronics.com
● Fiyat teklifi şartları
(1) EXW:
DHL/UPS/FedEx hesabınız varsa Box Optronics şunu kullanmanızı önerir: EXW. Hesabınız üzerinden gönderim yapıyoruz; nakliye ücretini talep etmiyoruz.
(2) DAP:
Hesabınız yoksa, lütfen nakliye ücretini önceden ödeyin. ürünler.
(3)Diğer
● Ödeme koşulları
PayPal ve T/T mevcuttur.
Üretim 10-15 iş günü sürer. (Eğer bazıları varsa stok, daha hızlı sevk edilecektir.)
Uluslararası lojistik 3-5 iş günü sürebilir.
● Çıkışın sık sık takılıp çıkarılması önerilmez. Artan toz kirliliğine yol açabilecek toz kirliliğini önlemek için fiber konektörler fiber konektörün uç yüzünün takılma kaybı veya yanması.
● Fiber konektörlerini tüy bırakmayan bir bezle temizleyin ve bir Bağlantıdan önce fiber uç yüz dedektörü. Fiberleri her zaman bağlayın/bağlantısını kesin Uç yüzün yanmasını önlemek için güç olmadan. Fiber optik konektörler şöyle olmalıdır: toz kapakları ile kapatılmıştır.
● Çıkış fiberinin başka bir fibere bağlanması gerekiyorsa, füzyon birleştirici kullanılması önerilir.
● Başlatırken öncelikle güç anahtarının ve anahtar anahtarının açık olduğundan emin olun. kapatın ve ardından güç kaynağını bağlayın. Kapatırken ilk olarak Anahtarı kapatın ve çıkıştan sonra güç kaynağının bağlantısını kesin gösterge ışığı söner. olduğunda güç kaynağını doğrudan kesmeyin. ışık kaynağı çalışıyor.
● Lütfen nem geçirmez, toz geçirmez ve Korozyon önleyici ve kuru bir yerde saklayın.
● Garanti Süresi:
İnsan kaynaklı olmayan kusurlar için 1 saat içinde ücretsiz onarım veya değiştirme satın alma tarihinden itibaren yıl. Ücretli bakım hizmetleri 1 yıl sonra verilmektedir.
● Ücretsiz Garanti Kapsamında İstisnalar:
Ücretsiz garanti süresi boyunca ücretsiz onarım veya değiştirme hizmetleri Ürün kalitesi sorunlarından kaynaklanan arızalar için sağlanacaktır. Ancak Kutu Optronics aşağıdaki durumlarda ücretsiz onarım hizmetlerini reddetme hakkını saklı tutar: garanti süresi içindeki durumlar:
(1) Doğal faktörlerin (örneğin yıldırım, toz) neden olduğu hasarlar veya çevresel etkiler.
(2) Kullanıcının hatalı kullanımından kaynaklanan arızalar.
(3) İnsan hatasından kaynaklanan bariz fiziksel hasar.
(4) İzinsiz sökme, değiştirme veya onarım.
(5) Muhafaza üzerindeki garanti etiketleri değiştirilmiş veya eksik.
(6) Nakliye sırasında hasar veya kayıp.
