Bu, 1550nm 3kHz Ultra Dar Hat Genişliğine Sahip Bir Fiberdir CW çıkışı ile erbiyum katkılı fiber DFB lazer boşluğu yapısını benimseyen lazer güç 50/100/200/500/1000mW isteğe bağlı, 3dB bant genişliği 3kHz'den az, dalga boyu mod atlaması olmadan kararlı. Tezgah üstü ve modüler konfigürasyonları destekler Sistem için RS232 iletişim arayüzü ve izleme yazılımı ile entegrasyon. Dağıtılmış algılama vb. için uygundur.
|
Parametre |
Birim |
Tipik |
Açıklama |
|
|
Çalışma dalga boyu |
nm |
1550±0,1 |
1540~1570 (özelleştirilmiş) |
|
|
Yavaş sıcaklık ayarı aralık |
nm |
±0,1 |
|
|
|
Çıkış gücü |
mW |
50/100/200/500/1000 |
|
|
|
Spektral çizgi genişliği@3dB |
kHz |
<3 |
20dB hat genişliği / 20 |
|
|
Yan Mod Bastırma Oran |
dB |
≥60 |
|
|
|
Dalgaboyu kararsızlığı |
MHz |
≤±25 |
|
|
|
Çalışma Modu |
— |
CW |
Sürekli ışık |
|
|
Güç istikrarsızlığı (Kısa süreli 15dk) |
dB |
≤ ±0,02 |
Eşdeğerlik ≤ ±0,5% |
|
|
Güç istikrarsızlığı (Uzun vadeli 8 saat) |
dB |
≤ ±0,05 |
Eşdeğerlik ≤ ±%1,2 |
|
|
Elyaf türü |
— |
SMF-28 |
Rastgele polarizasyon |
|
|
— |
PM1550（PER>23dB） |
Doğrusal polarizasyon |
||
|
Pigtail Konnektör Tipi |
— |
FC/APC |
Özelleştirilebilir |
|
|
Boyut |
50/100/200mW |
mm |
255(G)×285(D)×115(Y) |
B1: Tezgah Üstü |
|
500/1000 mW |
255(G)×322(D)×115(Y) |
B2: Tezgah Üstü |
||
|
50/100/200mW |
125(G)×150(D)×31,5(Y) |
M31: Modül |
||
|
500/1000 mW |
139(G)×235(D)×70(Y) |
M70: Modül |
||
|
Güç kaynağı |
V |
100~240VAC, <30W |
Tezgah üstü |
|
|
DC12V, 24W |
Modül |
|||
|
İletişim Arayüzü |
— |
DB9 Dişi(RS232) |
|
|
|
Çalışma sıcaklığı |
℃ |
-5~+35 |
|
|
|
Depolama sıcaklığı |
℃ |
-40 ~ +85 |
|
|
● Spektral hat genişliği ≤3 KHz;
● Tamamı fiber DFB rezonans boşluğu;
● Dalgaboyu mod atlamasız kararlı;
● DB9 Kolay entegrasyon için dişi (RS232) iletişim.
● LiDAR;
● akustik sensörler, hidrofonlar;
● Elyaf Optik Dağıtılmış Algılama.

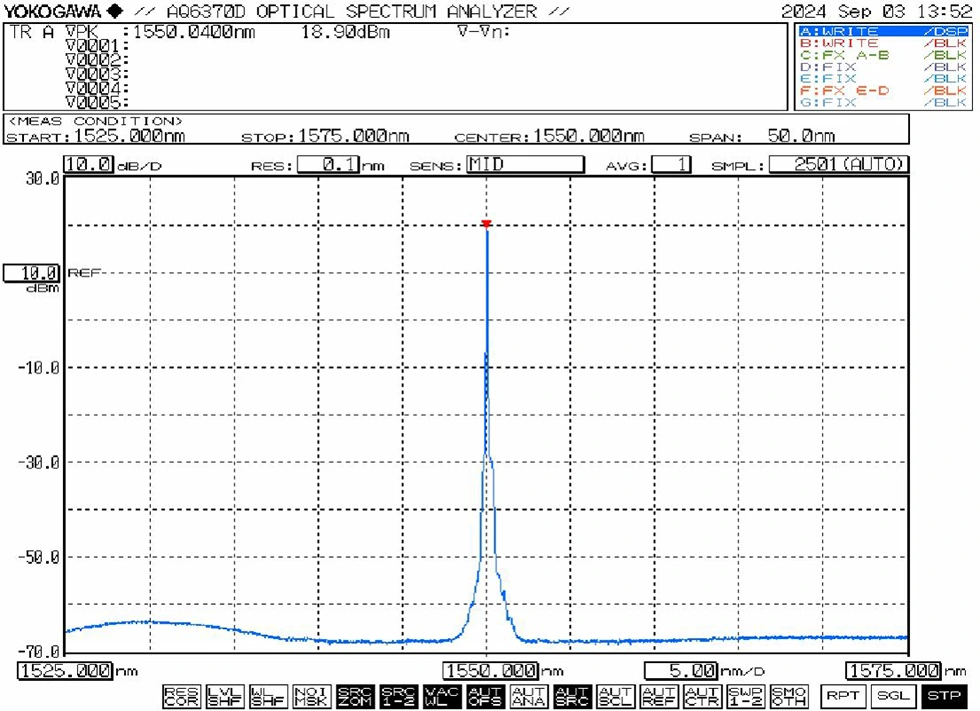

● Tipik spektrum: 1550nm

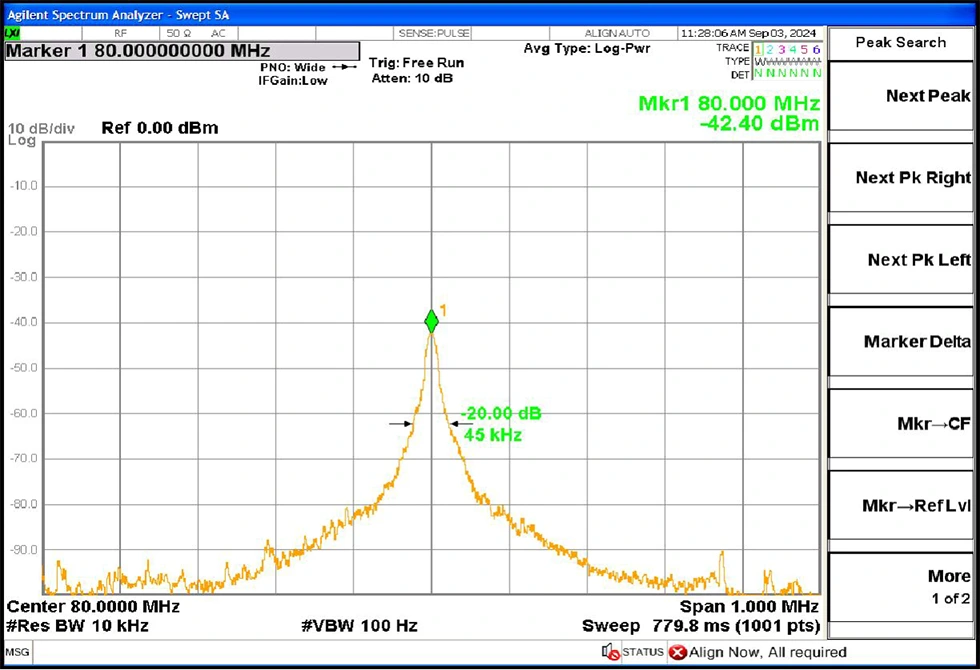

● Tipik Hat Genişliği: 3dB spektral hat genişliği≤3 KHz (eşit 20dB hat genişliği / 20)

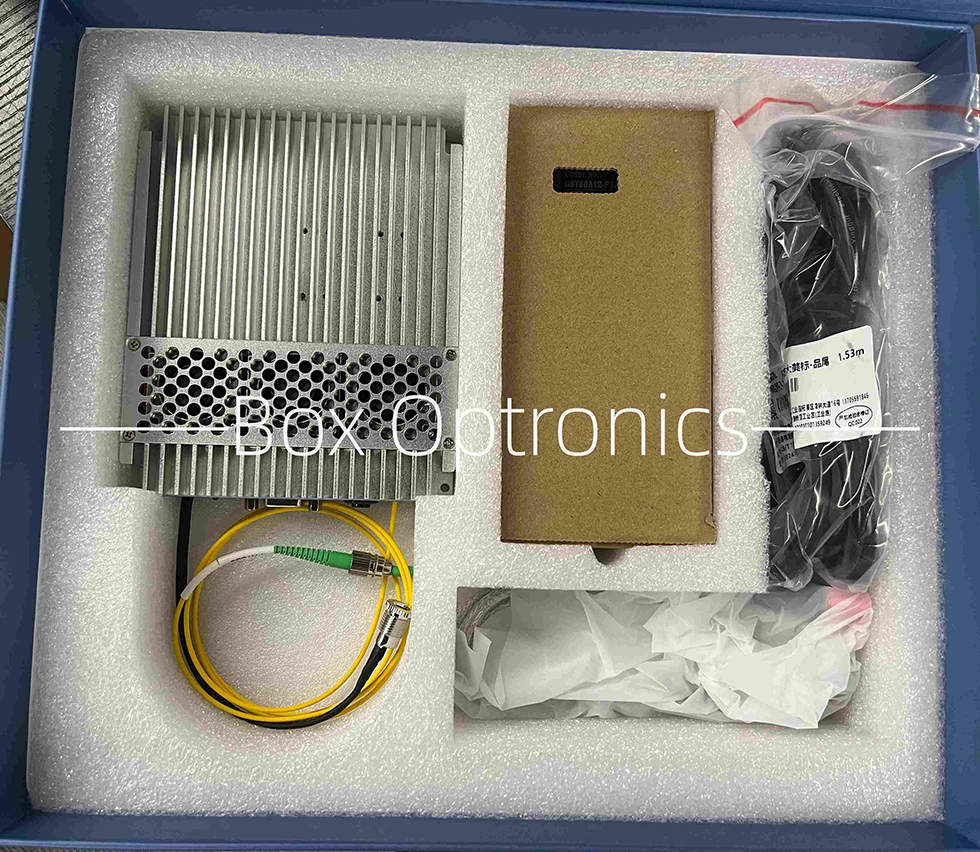

● Paketleme örneği

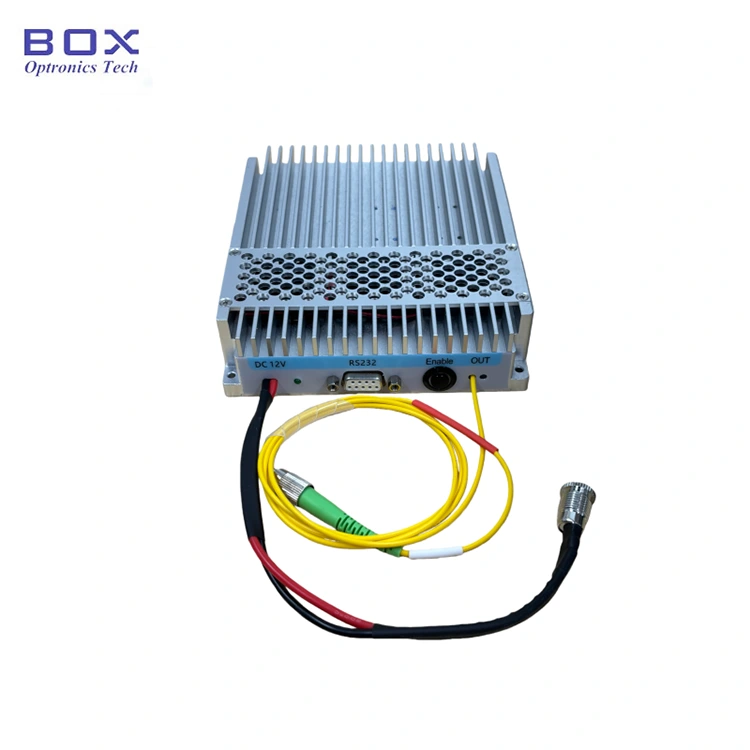

1. Görünüm: Modül bir güç konektörü, güç göstergesi, RS232 içerir iletişim arayüzü, çıkış etkinleştirme anahtarı ve lazer çıkış fiber bağlantı noktası.
2.Güç Besleme: Güç bağlantı noktası standart bir DC5.5×2.1mm arayüzünü kullanır. Yalnızca orijinal uyumlu güç adaptörünü kullanın (DC5V veya DC12V). Uygun olmayan güç adaptörleri ışık kaynağına zarar verebilir. U şeklinde bir anahtar güç kaynağına bağlanmak için konnektör güç kablosu mevcuttur satın alma sırasında talep edin.
3.Bağlanma Fiber Optik Jumper: Toz kapağını çıkarın Fiber konektörün uç yüzünde kirlenme veya hasar olup olmadığını kontrol edin ve Diğer fiber cihazlara veya test ekipmanına bağlanmadan önce temizlik. için yüksek güçlü modellerde füzyon birleştirme önerilir.
4.Bağlanma Modülü Ana Bilgisayara Bağlama: Birlikte verilenleri kullanın Modülü bilgisayara bağlamak için USB-RS232 seri veri kablosu. Şunu yükleyin: iletişimi sağlamak için özel seri sürücü (üretici tarafından sağlanır). Sürücü olmadan ana bilgisayar yazılımı modüle bağlanamaz.

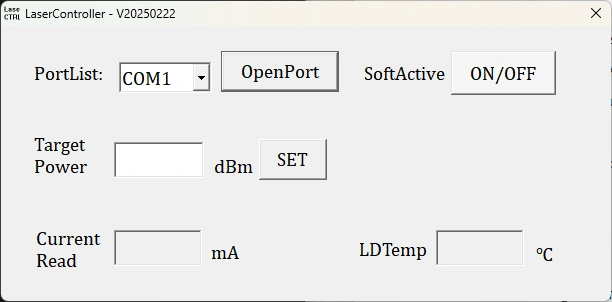

5.Yazılım: Ana bilgisayar yazılımı izin verir Çıkış gücünü ayarlama ve lazer çıkışını kontrol etme "SoftActive" düğmesi. Yazılım ayarlanan pompa akımını, çıkışını görüntüler güç ve sıcaklık izleme durumu.
6.Parametre Belleği: Ayarlar ve yazılım aracılığıyla yapılandırılan durum otomatik olarak modülün belleğine kaydedilir. dahili hafıza. Parametreler uygun değilse ana bilgisayar bağlantısına gerek yoktur. modifikasyona ihtiyaç var.
|
İsim |
Dalgaboyu |
Çıkış gücü |
Güç ayarlanabilir (isteğe bağlı) |
Elyaf türü |
Boyut |
|
NFL |
-XXXX |
-XX |
-X |
-XX |
-X |
|
Dar çizgi genişliğine sahip fiber lazer |
1550: 1550nm |
50:50 mW 100:100 mW 200:200 mW 500:500mW 1000:1000 mW |
T:güç ayarlanabilir |
SM:SMF-28e PM: PM1550 |
B1/B2: Tezgah Üstü M31/M70 :Modül |
örneğin: NLFL-1550-50-T-SM-M
(Sipariş bilgileri: 1550 nm 3 kHz Ultra Dar Çizgi Genişlikli Fiber Lazer, 50 mW çıkış gücü, gücü ayarlanabilir, SM fiber, modül paketi).
Diğer özelleştirilmiş gereksinimler için lütfen iletişime geçin: sales06@boxoptronics.com
● Fiyat teklifi şartları
(1) EXW:
DHL/UPS/FedEx hesabınız varsa Box Optronics şunu kullanmanızı önerir: EXW. Hesabınız üzerinden gönderim yapıyoruz; nakliye ücretini talep etmiyoruz.
(2) DAP:
Hesabınız yoksa, lütfen nakliye ücretini önceden ödeyin. ürünler.
(3)Diğer
● Ödeme koşulları
PayPal ve T/T mevcuttur.
Üretim için yaklaşık 15 iş günü sürer. (Eğer bazı varsa stokta, daha hızlı sevk edilecektir.)
Uluslararası lojistik 3-5 iş günü sürebilir.
1. Çalıştırma Notları ve Bakım-1550nm 3kHz Ultra Dar Hat Genişliği Fiber Lazer
● Fiber konnektörlerin sık sık takılıp çıkarılmasından kaçının. toz birikmesi ve uç yüzey hasarı.
● Fiber konektörlerini tüy bırakmayan bir bezle temizleyin ve bir Bağlantıdan önce fiber uç yüz dedektörü. Fiberleri her zaman bağlayın/bağlantısını kesin Uç yüzün yanmasını önlemek için güç olmadan. Kullanılmayan konektörleri toz kapakları ile kapatın.
● Ekipmanı kuru ve nemsiz bir ortamda saklayın.
● Garanti Süresi:
İnsan kaynaklı olmayan kusurlar için 1 saat içinde ücretsiz onarım veya değiştirme satın alma tarihinden itibaren yıl. Ücretli bakım hizmetleri 1 yıl sonra verilmektedir.
● Ücretsiz Garanti Kapsamında İstisnalar:
Ücretsiz garanti süresi boyunca ücretsiz onarım veya değiştirme hizmetleri Ürün kalitesi sorunlarından kaynaklanan arızalar için sağlanacaktır. Ancak Kutu Optronics aşağıdaki durumlarda ücretsiz onarım hizmetlerini reddetme hakkını saklı tutar: garanti süresi içindeki durumlar:
(1) Doğal faktörlerin (örneğin yıldırım, toz) neden olduğu hasarlar veya çevresel etkiler.
(2) Kullanıcının hatalı kullanımından kaynaklanan arızalar.
(3) İnsan hatasından kaynaklanan bariz fiziksel hasar.
(4) İzinsiz sökme, değiştirme veya onarım.
(5) Muhafaza üzerindeki garanti etiketleri değiştirilmiş veya eksik.
(6) Nakliye sırasında hasar veya kayıp.
