Fabry Perot FP Lazer Kaynak Modülü

İçindekiler

1. Fabry Perot FP Lazer Kaynak Modülünün Tanıtımı

2. Teknik Özellikler

3. Ürün Özellikleri

4. Tipik Uygulamalar

5. Ürün Detayları

6. Güvenli Kullanım Kılavuzu

7. Sipariş Bilgileri

8. Veri Sayfası ve Test Sayfası

9. Teklif ve ödeme koşulları

10. Teslim süresi

11. Çalıştırma Notları ve Bakım

12. Kalite Güvencesi ve Satış Sonrası Hizmet

Ürün Tanıtımı-Fabry Perot FP Lazer Kaynak Modülü

Fabry Perot FP Lazer Kaynak Modülü, lazerin güvenli çalışmasını, istikrarlı çıkış gücünü ve spektrumu sağlamak için yarı iletken bir lazer çipi, profesyonelce tasarlanmış bir sürücü devresi ve TEC kontrolünü kullanır. 532nm, 785nm ve 1064nm isteğe bağlıdır. Çıkış gücü 50 mW'ın üzerindedir. Çalıştırma ve entegrasyon için PC ana bilgisayar komutları ve yazılımı sağlanmıştır. Biyomedikal ve spektral analizler için pompa lazer kaynağı olarak uygundur.

Ürün Özellikleri-Fabry Perot FP Lazer Kaynak Modülü

Ürün Özellikleri-Fabry Perot FP Lazer Kaynak Modülü

● 50 mW yüksek çıkış gücü;

● Kararlı güç ve spektrum;

● 70x90x18mm Kompakt modül paketi.

Ürün Uygulamaları-Fabry Perot FP Lazer Kaynak Modülü

● Biyomedikal;

● Spektral analiz;

● Fiber optik sensör.

Ürün Detayları-Fabry Perot FP Lazer Kaynak Modülü

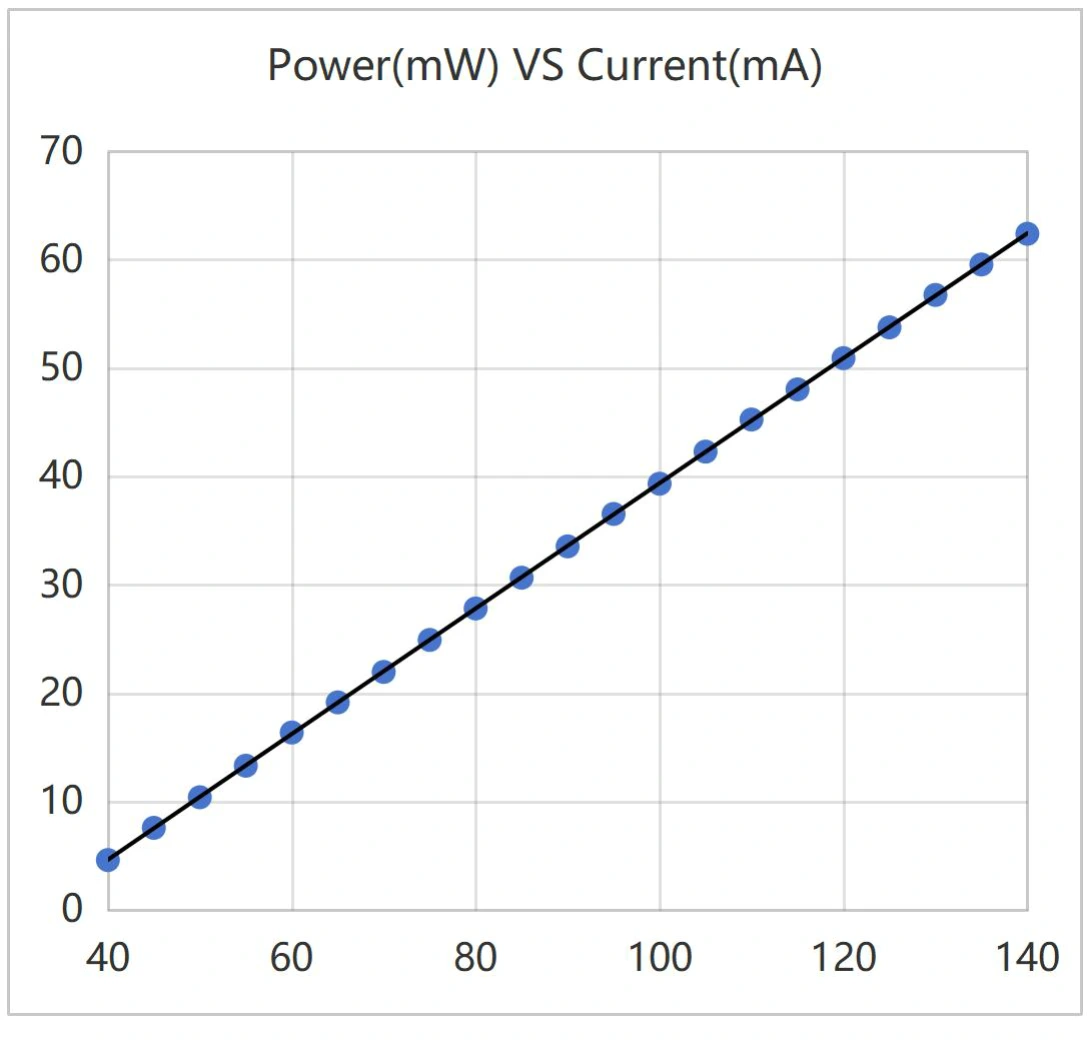

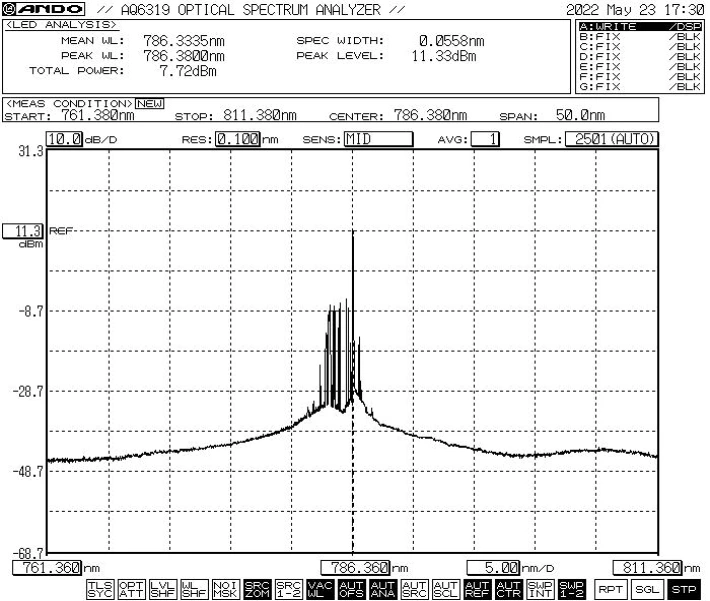

● Tipik eğri: 785 nm 50 mW FP lazer kaynağı

Operasyon Adımları-Fabry Perot FP Lazer Kaynak Modülü

Adım 1. Ambalajın açılması: Montajdan önce tüm aksesuarların eksiksiz olup olmadığını kontrol edin.

Adım 2. Güç kaynağı: DC anahtarlamalı güç kaynağına veya güç kaynağı gereksinimlerini karşılayan düzenlenmiş bir güç kaynağına bağlanır. Yalnızca orijinal uyumlu güç adaptörünü (DC5V veya DC12V) kullanın. Uygun olmayan güç adaptörleri ışık kaynağına zarar verebilir. (Güç adaptörü yerel voltaj standartlarına uygun olarak sağlanır.)

Adım 3. Çıkış fiberinin bağlanması: Fiber konnektör veya flanştaki toz kapağını açın, fiber uç yüzünü kontrol edin ve herhangi bir kirlilik veya hasar olmadığını doğruladıktan sonra fiberi bağlayın veya test edilecek cihaza veya güç ölçere bağlayın.

Ayar4. Ana bilgisayara bağlanın: Fabry Perot FP Lazer Kaynak Modülünü ve bilgisayarı bağlamak için USB-RS485 DB9 Veri Kablosunu kullanın; bilgisayarın öncelikle USB-RS485 seri port veri kablosunu tanımlamak için özel bir seri port sürücüsü kurması gerekir, aksi takdirde ana bilgisayar yazılımı ve ışık kaynağı modülü doğru şekilde bağlanamaz ve iletişim kuramaz. Lütfen sürücü için Box Optronics'e danışın.

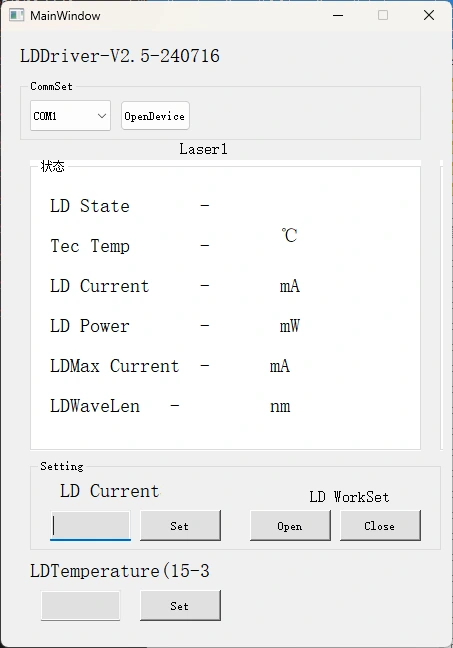

Adım 5. Kontrol yazılımı: Box Optronics, Fabry Perot FP Lazer Kaynak Modülünün LD akımını kontrol etmek için seri komut veya PC yazılımı sağlar. Doğru bağlantı noktasını seçin, akımı ve sıcaklığı ayarlayın ve ardından aç düğmesine tıklayın. (Hasarı önlemek için, ilk çalıştırmada sürücü akımını yavaşça artırın. Hemen tam akım uygulamayın.)

Adım 6. Kullandıktan sonra kapat düğmesine tıklayın, güç kaynağını kapatın ve fiber bağlantısını kesin.

Sipariş bilgileri-Fabry Perot FP Lazer Kaynak Modülü

örneğin: BFL-F1064-50SM-FA-M

(Sipariş bilgileri: Fabry Perot FP Lazer Kaynak Modülü, 1064 nm, 50 mW çıkış gücü, SM fiber, FC/APC konektörü, modül paketi ile).

Diğer özelleştirilmiş gereksinimler için lütfen iletişime geçin: sales06@boxoptronics.com

Veri Sayfası ve Test Sayfası-Fabry Perot FP Lazer Kaynak Modülü

Veri Sayfası

Test sayfası

Teklif ve ödeme koşulları-Fabry Perot FP Lazer Kaynak Modülü

● Fiyat teklifi şartları

(1) EXW:

DHL/UPS/FedEx hesabınız varsa Box Optronics EXW'yi kullanmanızı önerir. Hesabınız üzerinden gönderim yapıyoruz; nakliye ücretini talep etmiyoruz.

(2) DAP:

Hesabınız yoksa lütfen ürünlerin nakliye ücretini önceden ödeyin.

(3)Diğer

● Ödeme koşulları

PayPal ve T/T mevcuttur.

Teslim süresi-Fabry Perot FP Lazer Kaynak Modülü

Üretim: 10-15 iş günü. (Stokta biraz varsa, daha hızlı gönderilecektir.)

Uluslararası lojistik: 3-5 iş günü.

Çalıştırma Notları ve Bakım-Fabry Perot FP Lazer Kaynak Modülü

● Ekleme kaybının artmasına neden olabilecek toz kirlenmesini veya fiber konektörün uç yüzlerinin yanmasını önlemek için fiber optik konektörlerin sık sık takılması veya çıkarılması önerilmez.

● Fiber konektörleri tüy bırakmayan bir bezle temizleyin ve bağlantıdan önce fiber uç yüz detektörüyle inceleyin. Uç yüzey yanmasını önlemek için fiberleri her zaman güç olmadan bağlayın/bağlantısını kesin. Fiber optik konektörler toz kapakları ile kapatılmalıdır.

● Çıkış fiberinin başka bir fibere bağlanması gerekiyorsa, bir fusion splicer kullanılması tavsiye edilir.

● Lütfen nem, toz ve korozyona karşı önlem alın; kuru bir yerde saklayın.

Kalite Güvence ve Satış Sonrası Servis-Fabry Perot FP Lazer Kaynak Modülü

● Garanti Süresi:

Satın alma tarihinden itibaren 1 yıl içinde insan kaynaklı olmayan kusurlar için ücretsiz onarım veya değiştirme. Ücretli bakım hizmetleri 1 yıl sonra verilmektedir.

● Ücretsiz Garanti Kapsamında İstisnalar:

Ücretsiz garanti süresi boyunca ürün kalitesi sorunlarından kaynaklanan arızalar için ücretsiz onarım veya değiştirme hizmetleri sağlanacaktır. Ancak Box Optronics, garanti süresi içinde aşağıdaki durumlarda ücretsiz onarım hizmetlerini reddetme hakkını saklı tutar:

(1) Doğal faktörlerin (ör. yıldırım, toz) veya çevresel etkilerin neden olduğu hasar.

(2) Kullanıcının yanlış kullanımından kaynaklanan arızalar.

(3) İnsan hatasından kaynaklanan bariz fiziksel hasar.

(4) Yetkisiz sökme, değiştirme veya onarım.

(5) Gövde üzerindeki değiştirilmiş veya eksik garanti etiketleri.

(6) Nakliye sırasında hasar veya kayıp.
