1550nm Dar Çizgi Genişliği Koaksiyel Pigtailed DFB Lazer

Ürüne Genel Bakış-1550nm Dar Çizgi Genişliği Koaksiyel Pigtailed DFB Lazer

Box Optronics'in 1550nm Dar Hat Genişlikli Koaksiyel Pigtailed DFB Lazeri, LiDAR menzil sistemleri ve otonom sürüş uygulamaları için tasarlanmış TEC soğutmalı dağıtılmış geri beslemeli bir lazerdir. 1550 nm merkez dalga boyunda çalışarak, tek modlu fiber üzerinden ≥2 mW optik çıkış ve öz-heterodin yöntemi kullanılarak ölçülen ≤500 kHz spektral hat genişliği sağlar. Lazer, bir termoelektrik soğutucuyu (TEC), termistörü, InGaAs PIN monitör fotodiyotunu ve optik izolatörü, FC/APC veya SC/APC fiber örgülü kompakt bir koaksiyel pakette birleştirir.

Temel Özellikler -1550nm Dar Çizgi Genişliği Koaksiyel Pigtailed DFB Lazer

· Merkez dalga boyu: 1550nm, +/-3nm WL toleransı

· Dar spektral çizgi genişliği: ≤500kHz (kendi kendine heterodin ölçüm yöntemi)

· Optik çıkış gücü: minimum 2 mW (SM fiber çıkışı)

· Yerleşik optik izolatör: ≥30dB izolasyon

· Entegre termoelektrik soğutucu (TEC) ve termistör

· Yerleşik InGaAs PIN monitör fotodiyodu

· Düşük gürültü, düşük bozulma çalışması

· Yüksek güvenilirlik ve uzun çalışma ömrü

Tipik Uygulamalar -1550nm Dar Hat Genişliği Koaksiyel Pigtailed DFB Lazer

· Otonom sürüş ve ADAS için FMCW LiDAR sistemleri

· Eş zamanlı menzil ve hız ölçümü için tutarlı LiDAR

· 3D görüntüleme ve otonom navigasyon için LiDAR sistemleri

· Robotik, AGV navigasyonu ve otomasyon için endüstriyel LiDAR sistemleri

· Tutarlı optik iletişim test sistemleri ve optik ölçüm ekipmanı

· Dağıtılmış fiber optik algılama sistemleri

· Optik frekans alanı reflektometrisi (OFDR)

· Fotonik araştırması ve laboratuvarda tutarlı tespit deneyleri

· LiDAR modüllerine, otomotiv sensörlerine ve endüstriyel algılama ekipmanlarına OEM entegrasyonu

Ürün Özellikleri -1550nm Dar Çizgi Genişliği Koaksiyel Pigtailed DFB Lazer

Mutlak Maksimum Değerler (Tc = 25°C)

Optik-Elektriksel Özellikler (Tc = 25°C)

TEC ve Termistör Özellikleri

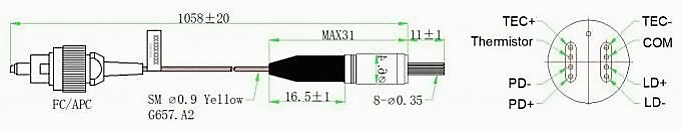

Paket ve Pin Tanımı

Paket Tipi: TEC'li Koaksiyel Hermetik Paket

Yerleşik Bileşenler: Optik izolatör, termoelektrik soğutucu (TEC), termistör, InGaAs PIN monitör fotodiyodu

Sipariş Bilgileri -1550nm Dar Çizgi Genişliği Koaksiyel Pigtailed DFB Lazer

Model Adlandırması

BLD - X XX XX X - X XX (XX)

Örnek: BLD-ND5502H-IFA(TEC)

Veri Sayfası -1550nm Dar Çizgi Genişliği Koaksiyel Pigtailed DFB Lazer

Veri Sayfası

Sıkça Sorulan Sorular (SSS)

S: "Dar çizgi genişliği" ne anlama geliyor ve LiDAR için neden önemli?

C: Spektral çizgi genişliği, lazerin optik frekans spektrumunun genişliğini ifade eder. Bu lazer, self-heterodin yöntemiyle ölçülen < 500 kHz'lik bir çizgi genişliği sağlar. Daha dar bir hat genişliği genellikle daha uzun bir tutarlılık uzunluğuyla sonuçlanır; bu, FMCW LiDAR gibi tutarlı algılama teknikleri için önemlidir.

FMCW LiDAR sistemlerinde, iletilen ve yansıtılan optik sinyaller, aralık ve hız ölçümü için kullanılan bir vuruş sinyali oluşturmak üzere girişimde bulunur. Dar hat genişlikli lazer, uzun menzilli ve yüksek çözünürlüklü uygulamalarda tutarlılığın korunmasına, faz gürültüsünün azaltılmasına ve ölçüm hassasiyetinin geliştirilmesine yardımcı olur.

S: Bu koaksiyel dar çizgi genişlikli lazer ile kelebek paketli DFB lazer arasındaki fark nedir?

C: Temel fark paketin form faktörüdür. Bu ürün, entegre TEC, termistör, monitör fotodiyodu ve optik yalıtkan içeren kompakt bir koaksiyel paket kullanır; bu da onu alan kısıtlı LiDAR modülleri ve fiber bağlantılı OEM entegrasyonu için uygun hale getirir.

Kelebek paketli DFB lazerler genellikle laboratuvar sistemleri, telekom ekipmanları ve özelleştirilmiş termal veya elektriksel tasarımlar gerektiren uygulamalar için daha fazla elektriksel arayüz ve daha yüksek esneklik sağlar.

Uygun paket, boyut, termal yönetim, elektrik arayüzü ve entegrasyon yöntemi dahil olmak üzere sistem gereksinimlerine bağlıdır.

S: 1550nm dalga boyu otomotiv LiDAR'ı için göze zararsız mı?

C: 1550 nm dalga boyu bölgesi, 905 nm gibi daha kısa dalga boylarına kıyasla LiDAR uygulamaları için genellikle göz açısından daha güvenli kabul edilir. Yaklaşık 1550 nm'de, gözün ön yapıları tarafından yapılan emilim, retinal maruziyeti önemli ölçüde azaltarak, LiDAR sistemlerinin geçerli lazer güvenlik standartları altında izin verilen daha yüksek optik güç seviyelerine ulaşmasını sağlar.

Nihai göz güvenliği sınıflandırması, çıkış gücü, ışın sapması, modülasyon formatı, maruz kalma süresi ve IEC 60825 gibi standartlarla uyumluluk dahil olmak üzere komple sistem tasarımına bağlıdır.

S: Minimum sipariş miktarı (MOQ) nedir?

C: Minimum Sipariş Adedi 2 adettir.
