1550nm DFB 100KHz BTF Dar Çizgi Genişlikli Lazer

İçindekiler

1. 1550 nm'nin tanıtımı DFB 100KHz BTF Dar Çizgi Genişlikli Lazer

2. Teknik Özellikler

3. Ürün Özellikleri

4. Tipik Uygulamalar

5. Ürün ayrıntıları

6. Sipariş Bilgileri

7. Veri sayfası ve test sayfası

8. Teklif ve ödeme koşulları

9. Teslim süresi

10. Operasyon Notları

11. Kalite Güvencesi ve Satış Sonrası Hizmet

Ürün Tanıtımı

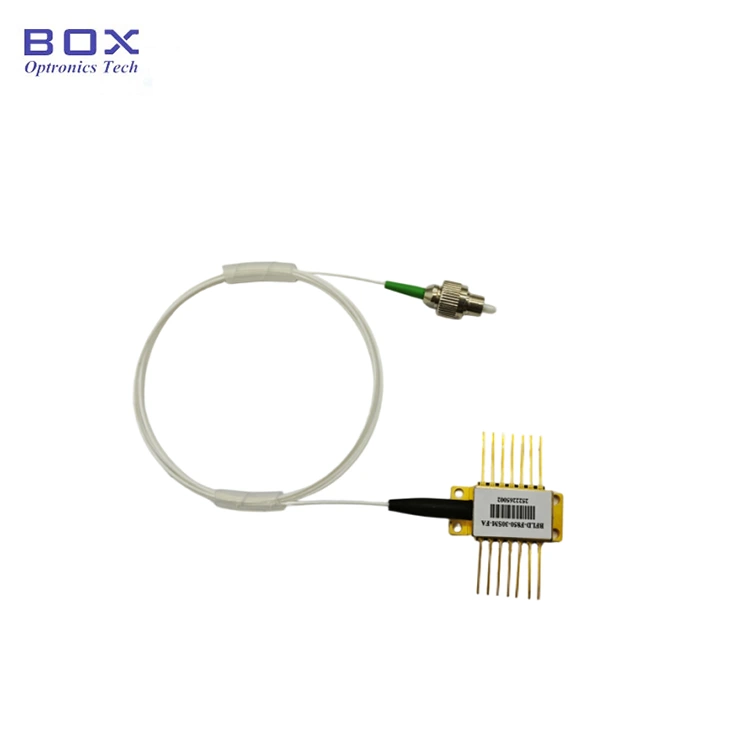

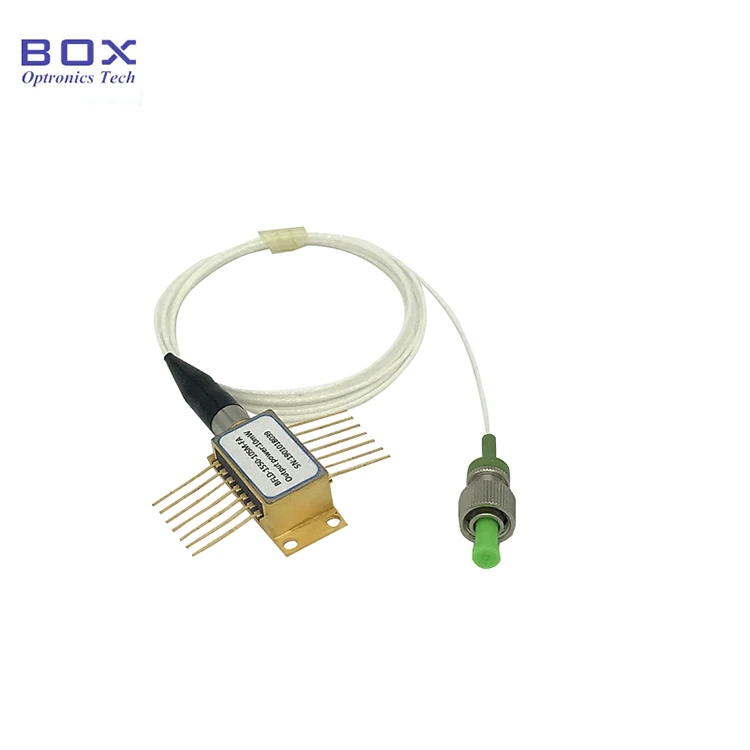

1550nm DFB 100KHz BTF Dar Çizgi Genişlikli Lazer Ultra kararlı, dar bant gerektiren yüksek hassasiyetli uygulamalar için tasarlanmıştır ışık kaynakları. 1550nm dalga boyunda çalışan bu lazer, <100KHz özelliğine sahiptir hat genişliği, >50mW çıkış gücü. WDM (Dalga Boyu Bölümü) için idealdir Çoğullama) sistemleri, fiber optik algılama ve düşük gerektiren test ekipmanları çizgi genişliği ve yüksek spektral saflık. Bu cihaz çalışırken bir ses yayar. yüksek yoğunluklu lazer ışını. Fiberin uç yüzüne doğrudan bakmayın; yapıyor bu nedenle göz yaralanmasına neden olabilir.

Ürün Özellikler

Ürün Özellikleri

● Çoklu Kuantum Peki (MQW);

● Yüksek çıkış gücü >50mW;

● 14 pinli TEC, termistör ve optik izolatör.

Ürün Uygulamaları

● Lidar;

● Laboratuvar dar hat genişliği ışık kaynakları ve optik test;

● Optik fiber iletişim;

● Optik fiber sensör.

Ürün Ayrıntılar

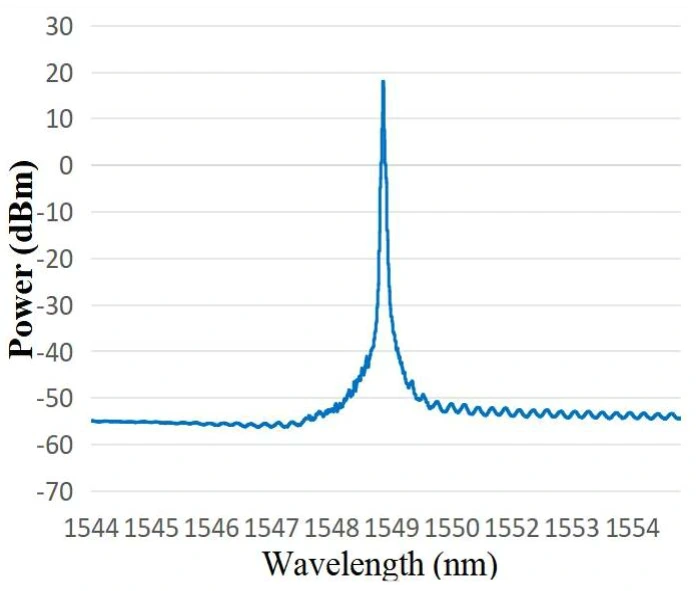

● Tipik spektrum: 1549,38nm, WL toleransı 1550+/-2nm olabilir.

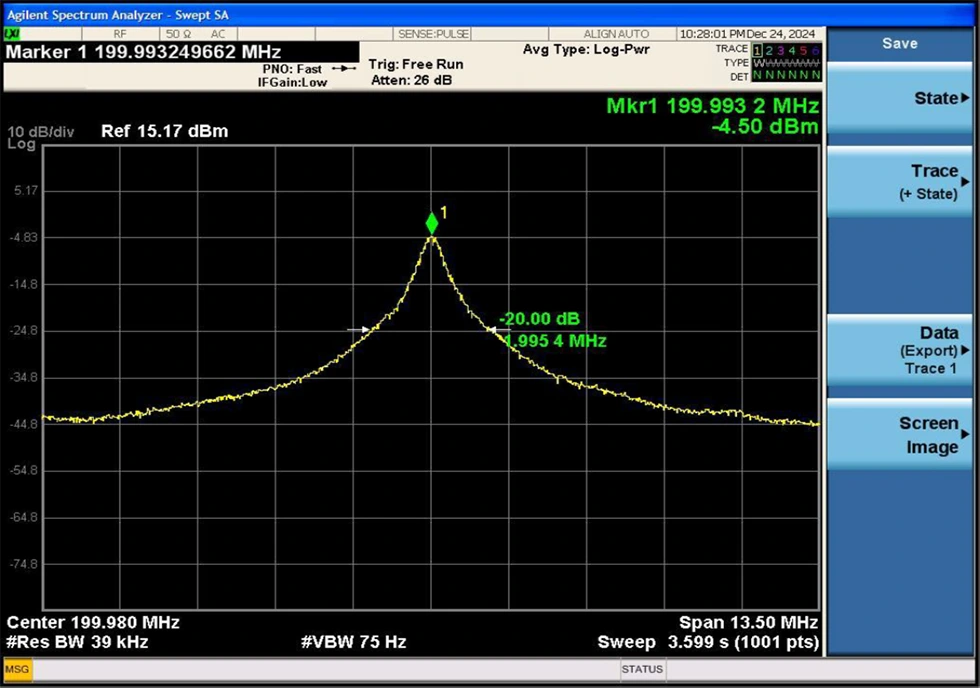

● Tipik Hat Genişliği: 3dB spektral hat genişliği <100 KHz (eşit 20dB) çizgi genişliği / 20)

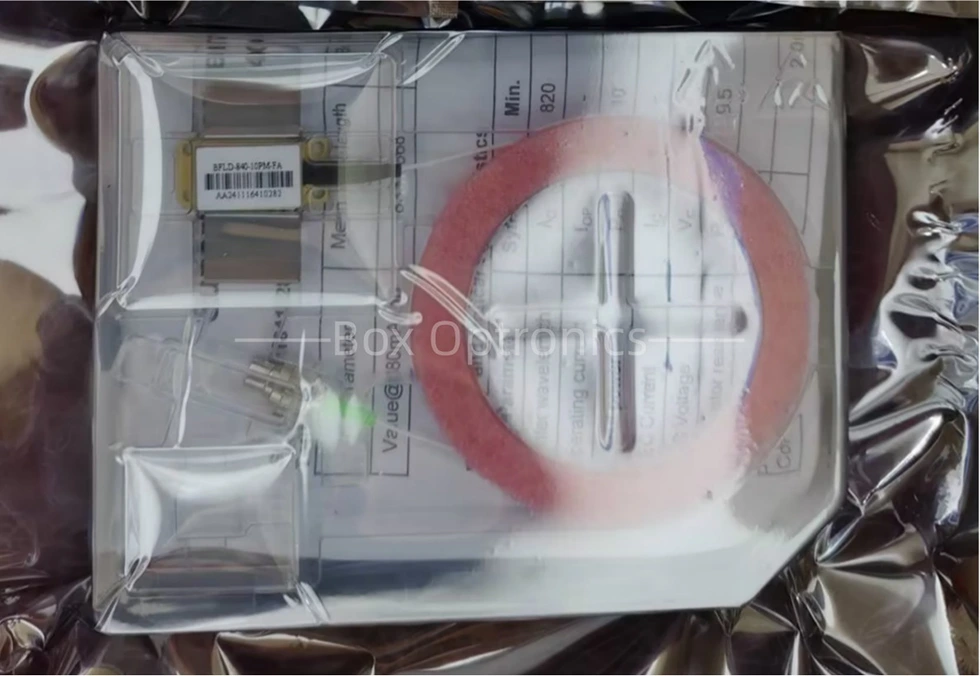

● Paketleme örneği

*Bağımsız cihaz; yerleşik sürücü yok (harici sürücü isteğe bağlı).

Sipariş bilgileri

örneğin: BNLD-1550-11HSM-FA2

(Sipariş bilgileri: 1550nm DFB 100KHz BTF Dar Çizgi Genişlikli Lazer, 100mW çıkış gücü, SM fiber, FC/APC konnektörü, tip2 pin çıkışı ile).

Diğer özelleştirilmiş gereksinimler için lütfen iletişime geçin: sales06@boxoptronics.com

Veri Sayfası ve Test sayfası

Veri Sayfası

Test sayfası

Teklif şartları ve ödeme

● Fiyat teklifi şartları

(1) EXW:

DHL/UPS/FedEx hesabınız varsa Box Optronics şunu kullanmanızı önerir: EXW. Hesabınız üzerinden gönderim yapıyoruz; nakliye ücretini talep etmiyoruz.

(2) DAP:

Hesabınız yoksa, lütfen nakliye ücretini önceden ödeyin. ürünler.

● Ödeme koşulları

PayPal ve T/T mevcuttur.

Kurşun zamanı

Üretim için yaklaşık 10-15 iş günü sürer. (Varsa Bazıları stokta mevcut, daha hızlı gönderilecektir.)

Uluslararası lojistik 3-5 iş günü sürebilir.

Operasyon Notlar

● Bu cihaz çalışırken yüksek yoğunluklu bir lazer ışını yayar; yap Fiberin uç yüzüne doğrudan bakmayın, aksi takdirde göz yaralanmasına neden olabilirsiniz.

● Bu cihaz elektrostatik duyarlıdır; bu nedenle sıkı bağlılık Paketleme sırasında antistatik koruma önlemlerinin alınması gerekir, ulaşım ve kullanım. Ayrıca önlemek için önlemler alınmalıdır. güç kaynağında dalgalanmalar meydana gelebilir; aksi takdirde kalıcı hasar meydana gelebilir (örn. ekipmanın uygun şekilde topraklanmasının sağlanması ve antistatik bir koruyucu takılması) bilek kayışı).

● önlemek için ürünün çalışma devresinin kararlılığını doğrulayın. Darbe akımlarının neden olduğu hasar.

● Optik fiberler kırılgandır; Cihazı çekmek için fiberi kullanmayın. Bir cihazı yuvasına takarken veya çıkarırken, üzerine baskı uygulamayın. veya cihaz muhafazasının arkasında bulunan manşonu çekin. Cihazlar için konektörlerle donatılmışsa, hem cihazın hem de fiber konektörün Kurulum veya sökme sırasında aynı anda kaldırılır.

● Pimlerin lehimlenmesi gerekiyorsa lehimleme sıcaklığı 260°C'yi aşmamalı ve lehimleme süresi 10 saniyeyi geçmemelidir. özel Aşağıdaki hususlara dikkat edilmelidir: Lehimleme işlemi sırasında, cihaz elektriksiz durumda olmalı ve havya düzgün şekilde yerleştirilmelidir topraklanmış.

● Cihazı kullanırken çalışma voltajına ve voltajına kesinlikle uyun. veri sayfasında belirtilen mevcut aralıklar. Anahtar parametreler—Ith dahil (Eşik Akımı), Iop max (Maksimum Çalışma Akımı), Vop max (Maksimum Çalışma Gerilimi) ve λc (Merkez Dalga Boyu) referans alınmalıdır özellikle sevkıyat sırasında verilen test raporunda.Not:Çalışma mutlak maksimum değerlerin ötesinde cihazda kalıcı hasara neden olabilir.

Kalite Güvencesi ve Satış Sonrası Hizmet

● Garanti Süresi:

İnsan kaynaklı olmayan kusurlar için 1 saat içinde ücretsiz onarım veya değiştirme satın alma tarihinden itibaren yıl. Ücretli bakım hizmetleri 1 yıl sonra verilmektedir.

● Ücretsiz Garanti Kapsamında İstisnalar:

Ücretsiz garanti süresi boyunca ücretsiz onarım veya değiştirme hizmetleri Ürün kalitesi sorunlarından kaynaklanan arızalar için sağlanacaktır. Ancak Kutu Optronics aşağıdaki durumlarda ücretsiz onarım hizmetlerini reddetme hakkını saklı tutar: garanti süresi içindeki durumlar:

(1) Doğal faktörlerin (örneğin yıldırım, toz) neden olduğu hasarlar veya çevresel etkiler.

(2) Kullanıcının hatalı kullanımından kaynaklanan arızalar.

(3) İnsan hatasından kaynaklanan bariz fiziksel hasar.

(4) İzinsiz sökme, değiştirme veya onarım.

(5) Muhafaza üzerindeki garanti etiketleri değiştirilmiş veya eksik.

(6) Nakliye sırasında hasar veya kayıp.
