1060nm 1064nm SLD Işık Kaynağı

İçindekiler

1. 1060nm 1064nm SLD Işık Kaynağının Tanıtımı

2. Teknik Özellikler

3. Ürün Özellikleri

4. Tipik Uygulamalar

5. Standart Aksesuarlar

6. Güvenli Kullanım Kılavuzu

7. Sipariş Bilgileri

8. Veri Sayfası ve Test Sayfası

9. Teklif ve ödeme koşulları

10. Teslim süresi

11. Çalıştırma Notları ve Bakım

12. Kalite Güvencesi ve Satış Sonrası Hizmet

Ürün Tanıtımı

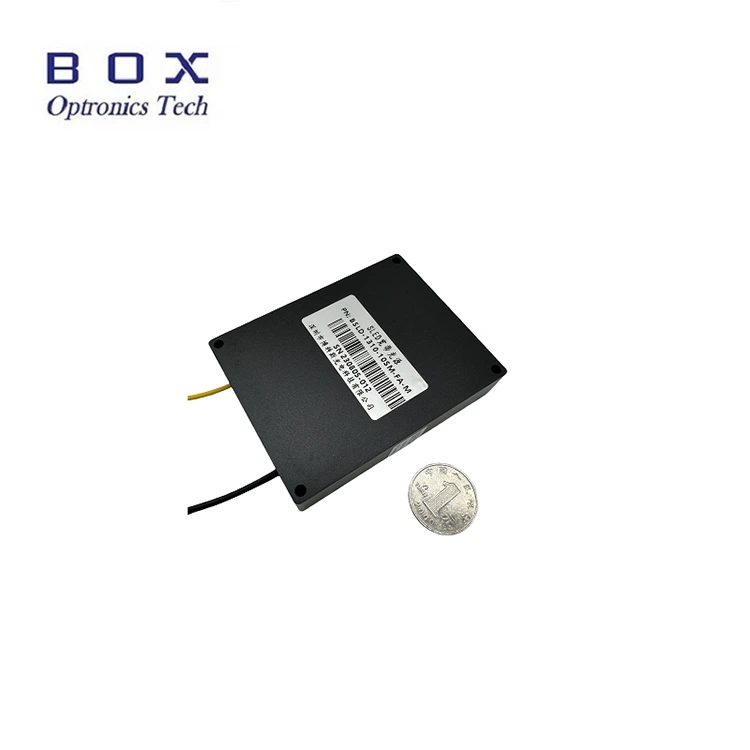

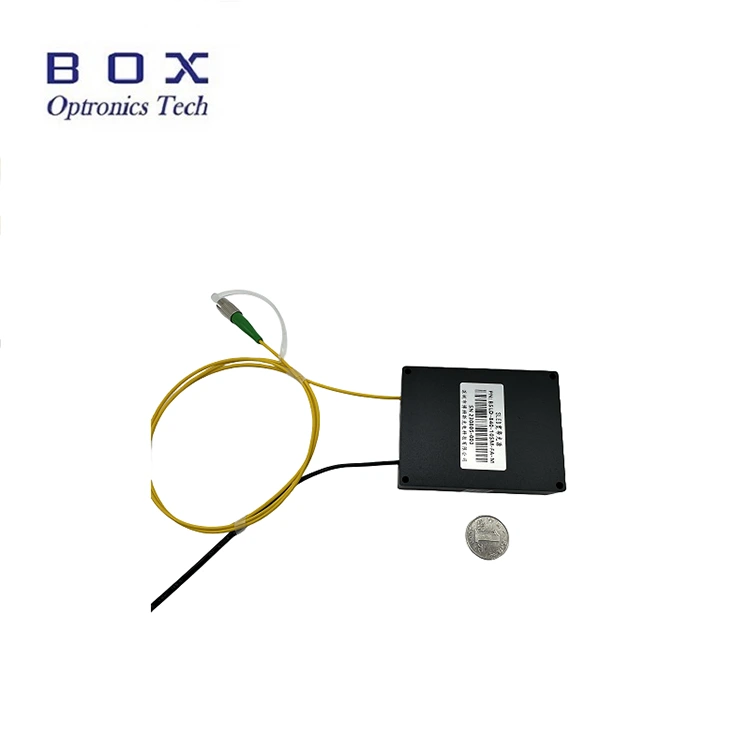

Bu, süper parlak diyot teknolojisini benimseyen, 5 mW ve 15 mW isteğe bağlı çıkış gücü, 15 nm üzerinde -3 dB bant genişliği, düz spektrum, düşük dalgalanma ve mükemmel uzun vadeli stabiliteye sahip bir 1060 nm 1064 nm SLD Işık Kaynağıdır. Sistem entegrasyonu için RS485 iletişim arayüzü ve izleme yazılımı ile masaüstü ve modüler konfigürasyonları destekler. Fiber algılama ve tıbbi görüntüleme için uygundur. Lütfen nominal voltajla kullanın, sıcaklığı ve nemi kontrol edin, iyi ısı dağılımı sağlayın, çıkışın aşırı yüklenmesini ve kirlenmesini önleyin.

Ürün Özellikleri

Ürün Özellikleri

● Düşük spektral dalgalanma;

● Düz spektrum;

● Kolay entegrasyon için DB9 Dişi(RS485) iletişim.

Ürün Uygulamaları

● Optik fiber algılama;

● Tıbbi görüntüleme;

● Fiber Optik Jiroskop (FOG).

Ürün Detayları

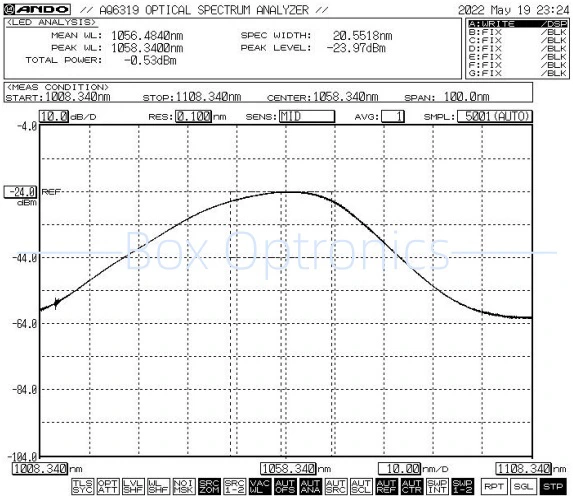

● Tipik spektrum: -3dB Bant Genişliği Min.15nm / Tip.20nm

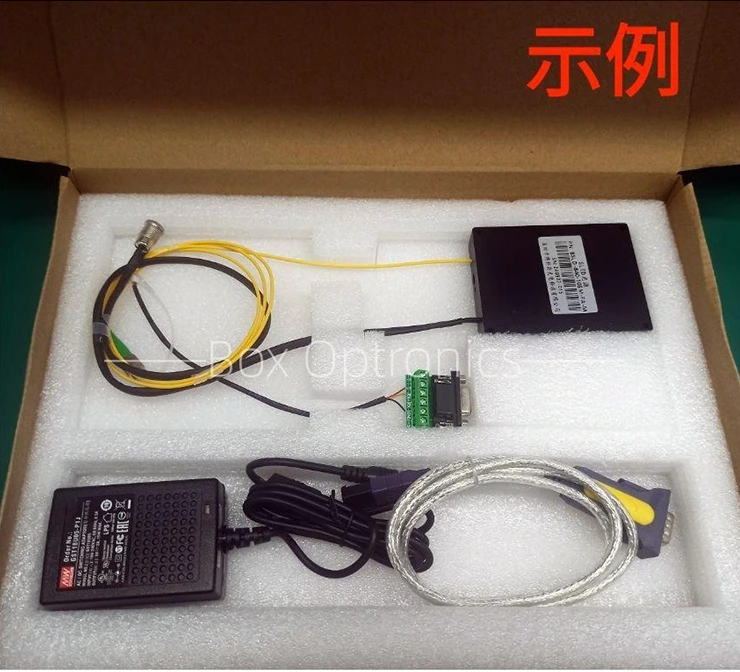

● Standart Aksesuarlar

Operasyon Adımları

Adım 1.Ambalajın açılması: Montajdan önce, SLED ışık kaynağı modülü, USB veri kablosu, yeşil bağlantı noktası kablosu, güç adaptörü, test raporu vb. dahil tüm aksesuarların eksiksiz olup olmadığını kontrol edin.

Adım 2.Güç kaynağı: DC anahtarlamalı güç kaynağına veya güç kaynağı gereksinimlerini karşılayan düzenlenmiş bir güç kaynağına bağlanır. Yalnızca orijinal uyumlu güç adaptörünü (DC5V veya DC12V) kullanın. Uygun olmayan güç adaptörleri ışık kaynağına zarar verebilir. (Güç adaptörü yerel voltaj standartlarına uygun olarak sağlanır.)

Adım 3.Çıkış fiberinin bağlanması: Fiber konnektör veya flanştaki toz kapağını açın, fiber uç yüzünü kontrol edin ve herhangi bir kirlilik veya hasar olmadığını doğruladıktan sonra fiberi bağlayın veya test edilecek cihaza veya güç ölçere bağlayın.

Ayar4.Ana bilgisayara bağlanın: 1060nm 1064nm SLD Işık Kaynağını ve bilgisayarı bağlamak için Yeşil Bağlantı Noktası Kablosunu ve USB-RS485 DB9 Veri Kablosunu kullanın; bilgisayarın öncelikle USB-RS485 seri port veri kablosunu tanımlamak için özel bir seri port sürücüsü kurması gerekir, aksi takdirde ana bilgisayar yazılımı ve ışık kaynağı modülü doğru şekilde bağlanamaz ve iletişim kuramaz. Lütfen sürücü için Box Optronics'e danışın.

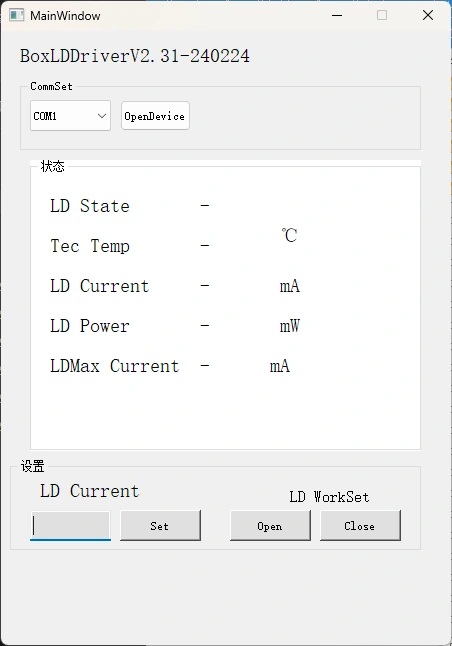

Adım 5.Kontrol yazılımı: Box Optronics, 1060nm 1064nm SLD Işık Kaynağının LD akımını ve LD sıcaklığını kontrol etmek için seri komut veya PC yazılımı sağlar. Doğru bağlantı noktasını seçin, akımı ve sıcaklığı ayarlayın ve ardından aç düğmesine tıklayın. (Hasarı önlemek için, ilk çalıştırmada sürücü akımını yavaşça artırın. Hemen tam akım uygulamayın.)

Adım 6.Kullandıktan sonra kapat düğmesine tıklayın, güç kaynağını kapatın ve fiber bağlantısını kesin.

Sipariş bilgileri

örneğin: BSLD-1060-5SM-FA-M

(Sipariş bilgileri: 1060 nm 1064 nm SLD Işık Kaynağı, 5 mW çıkış gücü, SM Hi1060 fiber, FC/APC konnektör, modül paketi ile).

Diğer özelleştirilmiş gereksinimler için lütfen iletişime geçin: sales06@boxoptronics.com

Veri Sayfası ve Test Sayfası

Veri Sayfası

Test sayfası

Teklif ve ödeme koşulları

● Fiyat teklifi şartları

(1) EXW:

DHL/UPS/FedEx hesabınız varsa Box Optronics EXW'yi kullanmanızı önerir. Hesabınız üzerinden gönderim yapıyoruz; nakliye ücretini talep etmiyoruz.

(2) DAP:

Hesabınız yoksa lütfen ürünlerin nakliye ücretini önceden ödeyin.

● Ödeme koşulları

PayPal ve T/T mevcuttur.

Kurşun zamanı

Üretim yaklaşık 10 iş günü sürer. (Stokta biraz varsa, daha hızlı gönderilecektir.)

Uluslararası lojistik 3-5 iş günü sürebilir.

Çalıştırma Notları ve Bakım

● Ekleme kaybının artmasına neden olabilecek toz kirlenmesini veya fiber konnektör uç yüzlerinin yanmasını önlemek için fiber optik konnektörlerin hem giriş hem de çıkış uçlarına sık sık takılması veya çıkarılması önerilmez.

● Fiber konnektörleri tüy bırakmayan bir bezle temizleyin ve bağlantıdan önce fiber uç yüz detektörüyle inceleyin. Uç yüzey yanmasını önlemek için fiberleri her zaman güç olmadan bağlayın/bağlantısını kesin. Fiber optik konektörler toz kapakları ile kapatılmalıdır.

● Çıkış fiberinin başka bir fibere bağlanması gerekiyorsa, bir fusion splicer kullanılması tavsiye edilir.

● Lütfen nem, toz ve korozyona karşı önlem alın; kuru bir yerde saklayın.

Kalite Güvencesi ve Satış Sonrası Hizmet

● Garanti Süresi:

Satın alma tarihinden itibaren 1 yıl içinde insan kaynaklı olmayan kusurlar için ücretsiz onarım veya değiştirme. Ücretli bakım hizmetleri 1 yıl sonra verilmektedir.

● Ücretsiz Garanti Kapsamında İstisnalar:

Ücretsiz garanti süresi boyunca ürün kalitesi sorunlarından kaynaklanan arızalar için ücretsiz onarım veya değiştirme hizmetleri sağlanacaktır. Ancak Box Optronics, garanti süresi içerisinde aşağıdaki durumlarda ücretsiz onarım hizmetlerini reddetme hakkını saklı tutar:

(1) Doğal faktörlerden (örneğin yıldırım, toz) veya çevresel etkilerden kaynaklanan hasarlar.

(2) Kullanıcının hatalı kullanımından kaynaklanan arızalar.

(3) İnsan hatasından kaynaklanan bariz fiziksel hasar.

(4) İzinsiz sökme, değiştirme veya onarım.

(5) Muhafaza üzerindeki garanti etiketleri değiştirilmiş veya eksik.

(6) Nakliye sırasında hasar veya kayıp.
