1060nm 5mW KIZAK Lazer Diyot

İçindekiler

1. 1060nm 5mW SLED Lazer Diyotun Tanıtımı

2. Teknik Özellikler

3. Ürün Özellikleri

4. Tipik Uygulamalar

5. Paketleme örneği

6. Sipariş Bilgileri

7. Veri Sayfası

8. Teklif ve ödeme koşulları

9. Teslim süresi

10. Çalıştırma Notları

11. Kalite Güvencesi ve Satış Sonrası Hizmet

Ürün Tanıtımı

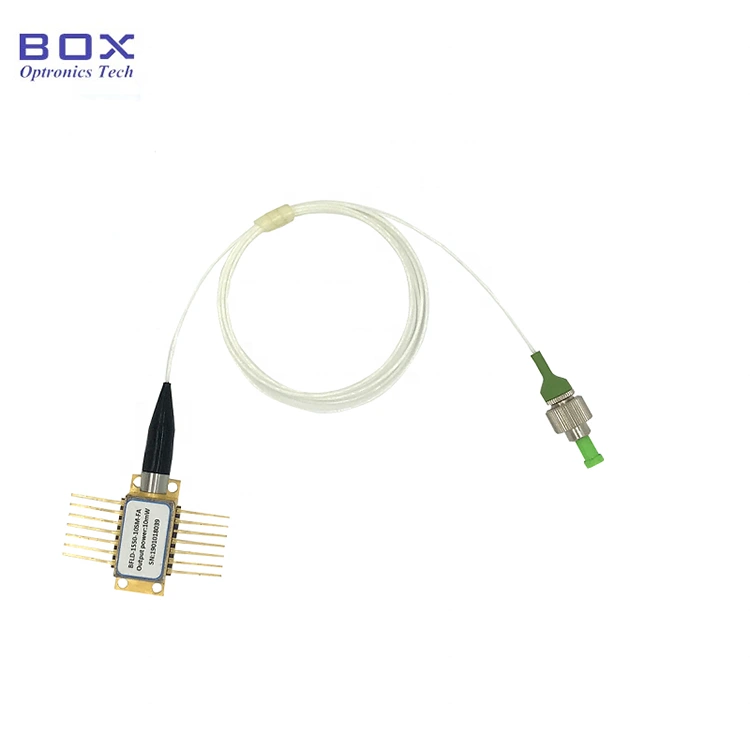

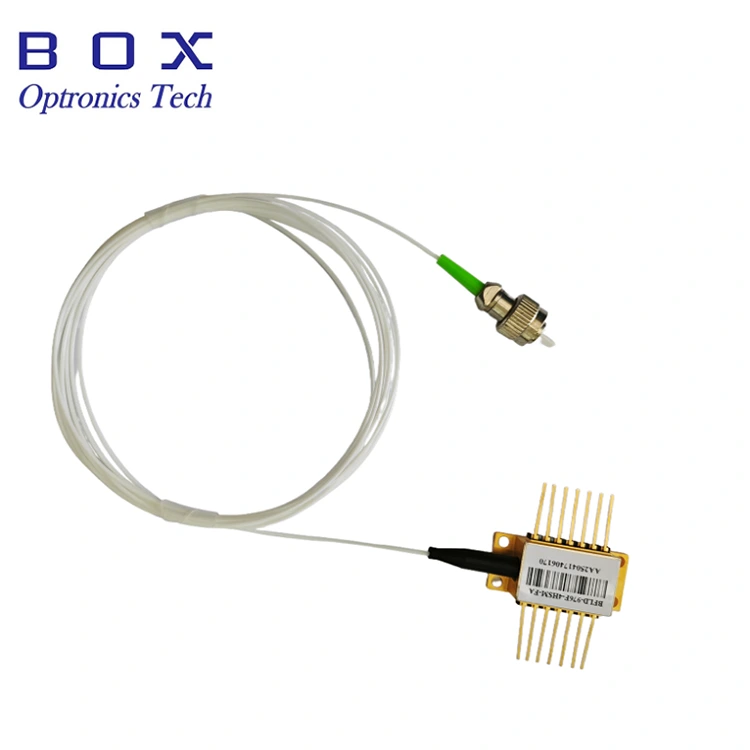

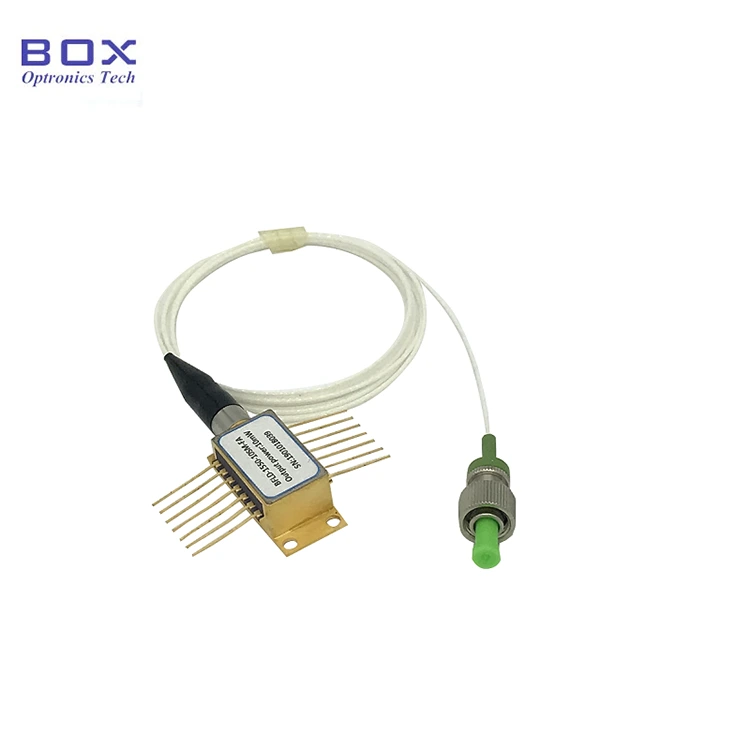

Bu, 14 pinli kelebek paketine sahip bir 1060nm 5mW SLED Lazer Diyottur. 5 mW'a kadar çıkış gücüne, 15 nm'nin üzerinde 3dB bant genişliğine sahiptir ve istikrarlı ve pürüzsüz bir spektrum için TEC ile termistörü entegre eder. Optik koherens tomografi (OCT) için uygundur. Pimlerin lehimlenmesi gerekiyorsa lehimleme sıcaklığı 260°C'yi geçmemeli ve lehimleme süresi 10 saniyeyi geçmemelidir.

Ürün Özellikleri

Ürün Özellikleri

● SM Hi1060 veya PM980 örgüsü;

● 5 mW'a kadar çıkış gücü;

● TEC ve Monitor PD'li 14 pinli BTF paketi.

Ürün Uygulamaları

● Fiber optik jiroskoplar;

● Fiber optik algılama sistemi;

● Optik ekipman sistemi.

Ürün Detayları

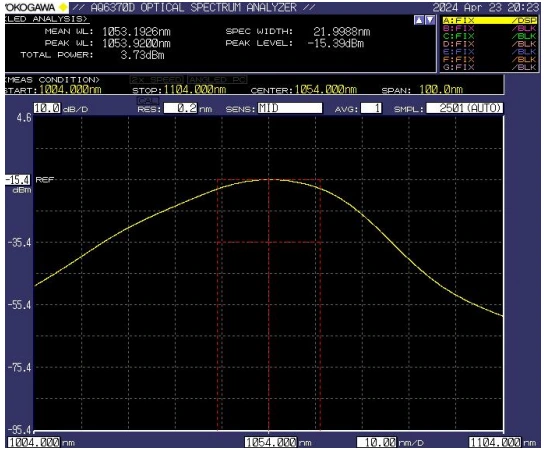

● Tipik spektrum: -3dB Bant Genişliği Min.15nm / Tip.20nm

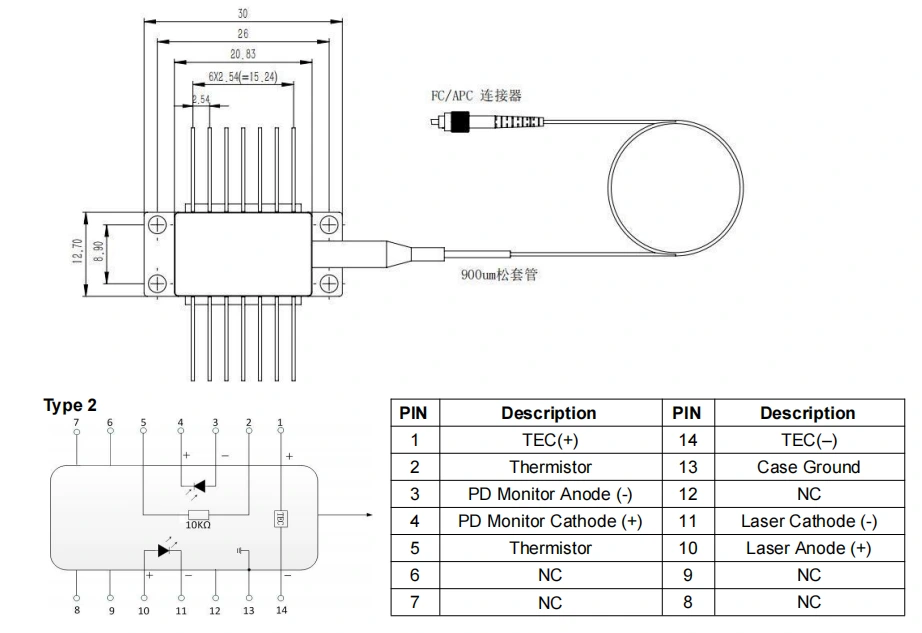

● Paket çizimi&PIN-OUT Tanımı(Birim:mm)-1060nm 5mW SLED Lazer Diyot

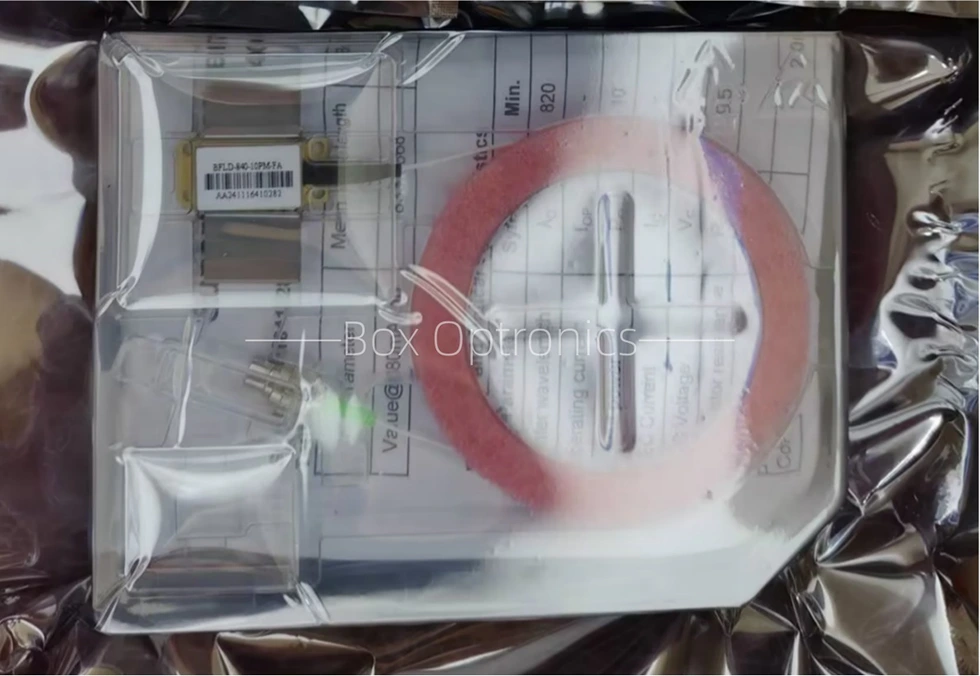

● Paketleme örneği

*Bağımsız cihaz; yerleşik sürücü yok (harici sürücü isteğe bağlı).

Sipariş bilgileri

örneğin: BFSLD-1060-5SM-FA

(Sipariş bilgileri: 1060nm 5mW SLED Lazer Diyot, kelebek paketi, SM Hi1060 fiber, FC/APC konnektörü ile).

Diğer özelleştirilmiş gereksinimler için lütfen iletişime geçin: sales06@boxoptronics.com

Veri Sayfası

Veri Sayfası

Teklif ve ödeme koşulları

● Fiyat teklifi şartları

(1) EXW:

DHL/UPS/FedEx hesabınız varsa Box Optronics EXW'yi kullanmanızı önerir. Hesabınız üzerinden gönderim yapıyoruz; nakliye ücretini talep etmiyoruz.

(2) DAP:

Hesabınız yoksa lütfen ürünlerin nakliye ücretini önceden ödeyin.

● Ödeme koşulları

PayPal ve T/T mevcuttur.

Kurşun zamanı

Üretim yaklaşık 10 iş günü sürer. (Stokta biraz varsa, daha hızlı gönderilecektir.)

Uluslararası lojistik 3-5 iş günü sürebilir.

Operasyon Notları

● Bu cihaz çalışırken yüksek yoğunluklu bir lazer ışını yayar; Doğrudan fiberin uç yüzüne bakmayın, aksi takdirde göz yaralanmasına neden olabilirsiniz.

● Bu cihaz elektrostatik duyarlıdır; bu nedenle paketleme, nakliye ve kullanım sırasında antistatik koruma önlemlerine sıkı sıkıya bağlı kalınması gerekir. Ek olarak, güç kaynağındaki dalgalanmaları önlemek için önlemler alınmalıdır; aksi takdirde cihazda kalıcı hasar meydana gelebilir (örneğin, ekipmanın uygun şekilde topraklanmasının sağlanması ve anti-statik bir bilek kayışı takılması).

● Optik fiberler kırılgandır; Cihazı çekmek için fiberi kullanmayın. Bir cihazı yuvasına takarken veya çıkarırken, cihaz yuvasının arkasında bulunan manşona baskı uygulamayın veya çekmeyin. Konektörlerle donatılmış cihazlarda, kurulum veya sökme sırasında hem cihazın hem de fiber konektörün aynı anda kaldırıldığından emin olun.

● Pimlerin lehimlenmesi gerekiyorsa lehimleme sıcaklığı 260°C'yi, lehimleme süresi 10 saniyeyi geçmemelidir. Aşağıdakilere özellikle dikkat edilmelidir: Lehimleme işlemi sırasında cihaz elektriksiz durumda olmalı ve havya uygun şekilde topraklanmalıdır.

● Çalıştırma işlemi sırasında asla doğrudan yüksek akım uygulamayın; aksi takdirde çip zarar görebilir. Bunun yerine, cihazı çipin eşiğine yakın bir akım seviyesinde açın ve ardından istenen seviyeye ulaşılana kadar akımı küçük artışlarla kademeli olarak artırın.

● Tüm bileşenlere güç vermeden önce, öncelikle soğutucuyu etkinleştirin ve ardından talaşın aşırı ısınmasını ve aşırı yüklenmesini önlemek için kademeli çalıştırma adımlarına geçin.

Kalite Güvencesi ve Satış Sonrası Hizmet

● Garanti Süresi:

Satın alma tarihinden itibaren 1 yıl içinde insan kaynaklı olmayan kusurlar için ücretsiz onarım veya değiştirme. Ücretli bakım hizmetleri 1 yıl sonra verilmektedir.

● Ücretsiz Garanti Kapsamında İstisnalar:

Ücretsiz garanti süresi boyunca ürün kalitesi sorunlarından kaynaklanan arızalar için ücretsiz onarım veya değiştirme hizmetleri sağlanacaktır. Ancak Box Optronics, garanti süresi içerisinde aşağıdaki durumlarda ücretsiz onarım hizmetlerini reddetme hakkını saklı tutar:

(1) Doğal faktörlerden (örneğin yıldırım, toz) veya çevresel etkilerden kaynaklanan hasarlar.

(2) Kullanıcının hatalı kullanımından kaynaklanan arızalar.

(3) İnsan hatasından kaynaklanan bariz fiziksel hasar.

(4) İzinsiz sökme, değiştirme veya onarım.

(5) Muhafaza üzerindeki garanti etiketleri değiştirilmiş veya eksik.

(6) Nakliye sırasında hasar veya kayıp.
