840nm 10mW 40nm SLD Geniş Bant Işık Kaynağı

İçindekiler

1. 840nm 10mW 40nm SLD Geniş Bant Işık Kaynağının Tanıtımı

2. Teknik Özellikler

3. Ürün Özellikleri

4. Tipik Uygulamalar

5. Ürün Detayları

6. Güvenli Kullanım Kılavuzu

7. Sipariş Bilgileri

8. Veri Sayfası ve Test Sayfası

9. Teklif ve ödeme koşulları

10. Teslim süresi

11. Çalıştırma Notları ve Bakım

12. Kalite Güvencesi ve Satış Sonrası Hizmet

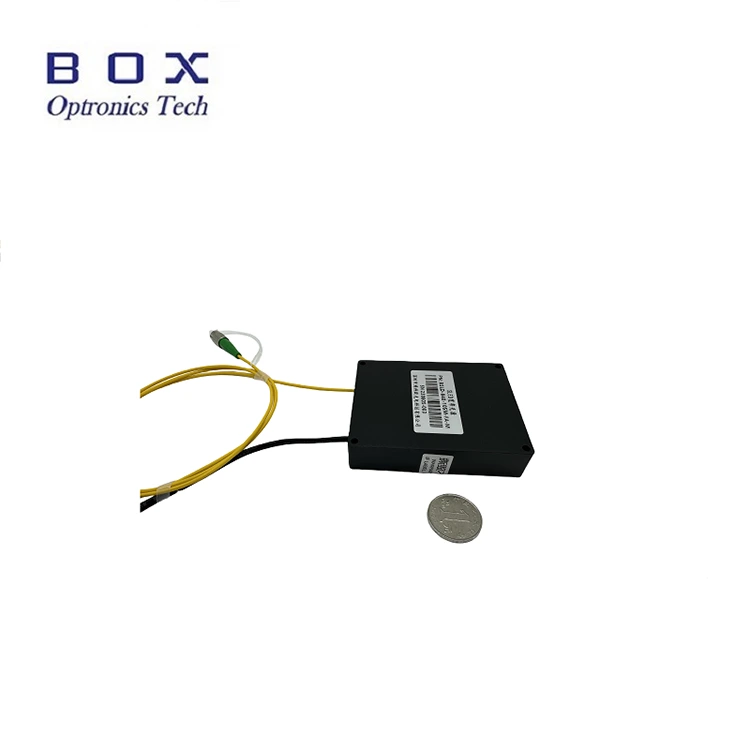

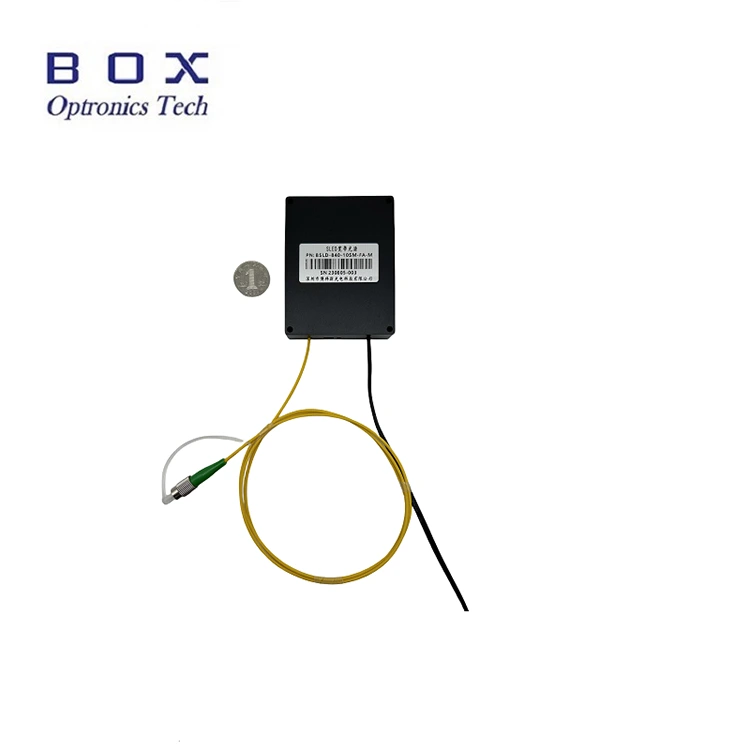

Ürün Tanıtımı-840nm 10mW 40nm SLD Geniş Bant Işık Kaynağı

Bu, süper parlak diyot teknolojisini benimseyen 840nm 10mW 40nm SLD Geniş Bant Işık Kaynağıdır; çıkış gücü 10mW'tan fazladır, 40nm'nin üzerinde -3dB bant genişliği, düz spektrum, düşük dalgalanma ve mükemmel uzun vadeli stabilite vardır.

Sistem entegrasyonu için RS-485 iletişim arayüzü ve izleme yazılımı ile dokunmatik ekranlı masaüstü ve modüler konfigürasyonları destekler. Fiber algılama ve tıbbi görüntüleme için uygundur. Uç yüzey yanmasını önlemek için lütfen fiberleri her zaman güç olmadan bağlayın/çıkarın.

Ürün Özellikleri-840nm 10mW 40nm SLD Geniş Bant Işık Kaynağı

Ürün Özellikleri-840nm 10mW 40nm SLD Geniş Bant Işık Kaynağı

Düşük spektral dalgalanma; ben

Düz spektrum;

Kolay entegrasyon için DB9 Dişi(RS485) iletişimleri;

Özelleştirilmiş çıkış gücü ve fiber türü.

Ürün Uygulamaları-840nm 10mW 40nm SLD Geniş Bant Işık Kaynağı

Optik fiber algılama;

Tıbbi görüntüleme;

Optik koherens tomografi (OCT).

Ürün Detayları-840nm 10mW 40nm SLD Geniş Bant Işık Kaynağı

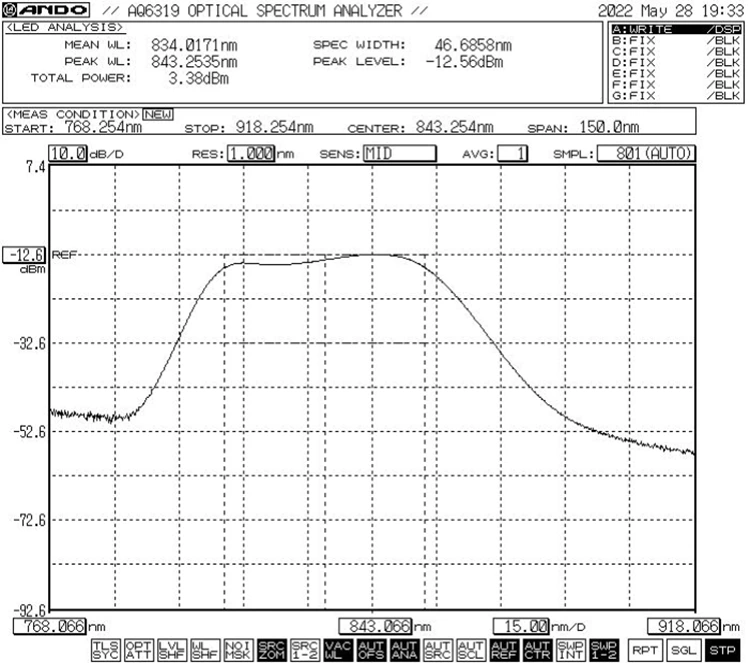

Tipik spektrum: -3dB Bant Genişliği Min.40nm / Tip.45nm

Boyut (mm)

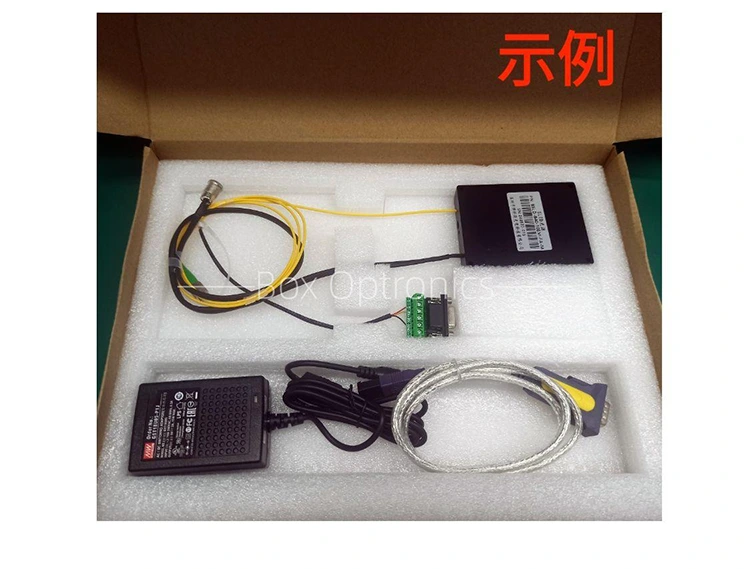

Standart Aksesuarlar

Operasyon Adımları-840nm 10mW 40nm SLD Geniş Bant Işık Kaynağı

Adım 1. Ambalajın açılması: Montajdan önce, SLED ışık kaynağı modülü, USB veri kablosu, yeşil bağlantı noktası kablosu, güç adaptörü, test raporu vb. dahil tüm aksesuarların eksiksiz olup olmadığını kontrol edin.

Adım 2. Güç kaynağı: DC anahtarlamalı güç kaynağına veya güç kaynağı gereksinimlerini karşılayan düzenlenmiş bir güç kaynağına bağlanır. Yalnızca orijinal uyumlu güç adaptörünü (DC5V veya DC12V) kullanın. Uygun olmayan güç adaptörleri ışık kaynağına zarar verebilir. (Güç adaptörü yerel voltaj standartlarına uygun olarak sağlanır.)

Adım 3. Çıkış fiberinin bağlanması: Fiber konnektör veya flanştaki toz kapağını açın, fiber uç yüzünü kontrol edin ve herhangi bir kirlilik veya hasar olmadığını doğruladıktan sonra fiberi bağlayın veya test edilecek cihaza veya güç ölçere bağlayın.

Ayar4. Ana bilgisayara bağlanın: 840nm 10mW 40nm SLD Geniş Bant Işık Kaynağını ve bilgisayarı bağlamak için Yeşil Bağlantı Noktası Kablosunu ve USB-RS485 DB9 Veri Kablosunu kullanın; bilgisayarın öncelikle USB-RS485 seri port veri kablosunu tanımlamak için özel bir seri port sürücüsü kurması gerekir, aksi takdirde ana bilgisayar yazılımı ve ışık kaynağı modülü doğru şekilde bağlanamaz ve iletişim kuramaz. Lütfen sürücü için Box Optronics'e danışın.

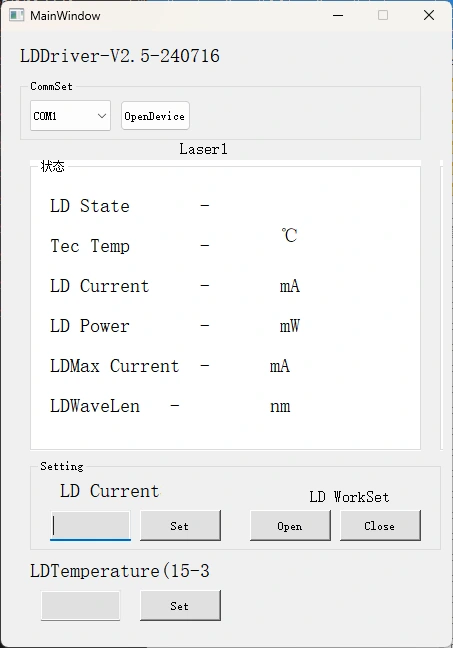

Adım 5. Kontrol yazılımı: Box Optronics, 840nm 10mW 40nm SLD Geniş Bant Işık Kaynağının LD akımını ve LD sıcaklığını kontrol etmek için seri komut veya PC yazılımı sağlar. Doğru bağlantı noktasını seçin, akımı ve sıcaklığı ayarlayın ve ardından aç düğmesine tıklayın. (Hasarı önlemek için, ilk çalıştırmada sürücü akımını yavaşça artırın. Hemen tam akım uygulamayın.)

Adım 6. Kullandıktan sonra kapat düğmesine tıklayın, güç kaynağını kapatın ve fiber bağlantısını kesin.

Sipariş bilgileri-840nm 10mW 40nm SLD Geniş Bant Işık Kaynağı

örneğin: BSLD-840-104SM-FA-M

(Sipariş bilgileri: 840nm 10mW 40nm SLD Geniş Bant Işık Kaynağı, SM Hi780 fiber, FC/APC konnektörü, modül paketi, 5VDC güç kaynağı ile).

Diğer özelleştirilmiş gereksinimler için lütfen iletişime geçin: sales06@boxoptronics.com

Veri Sayfası ve Test Sayfası-840nm 10mW 40nm SLD Geniş Bant Işık Kaynağı

Veri Sayfası

Test sayfası

Teklif ve ödeme şartları-840nm 10mW 40nm SLD Geniş Bant Işık Kaynağı

Teklif şartları

(1) EXW:

DHL/UPS/FedEx hesabınız varsa Box Optronics EXW'yi kullanmanızı önerir. Hesabınız üzerinden gönderim yapıyoruz; nakliye ücretini talep etmiyoruz.

(2) DAP:

Hesabınız yoksa lütfen ürünlerin nakliye ücretini önceden ödeyin.

(3)Diğer

Ödeme koşulları

PayPal ve T/T mevcuttur.

Teslim süresi-840nm 10mW 40nm SLD Geniş Bant Işık Kaynağı

Üretim: 10 iş günü. (Stokta biraz varsa, daha hızlı gönderilecektir.)

Uluslararası lojistik: 3-5 iş günü.

Çalıştırma Notları ve Bakım-840nm 10mW 40nm SLD Geniş Bant Işık Kaynağı

Ekleme kaybının artmasına neden olabilecek toz kirliliğini veya fiber konnektör uç yüzlerinin yanmasını önlemek için fiber optik konnektörlerin çıkış uçlarına sık sık takılması veya çıkarılması önerilmez.

Fiber konektörleri tüy bırakmayan bir bezle temizleyin ve bağlantıdan önce fiber uç yüz detektörüyle inceleyin. Uç yüzey yanmasını önlemek için fiberleri her zaman güç olmadan bağlayın/bağlantısını kesin. Fiber optik konektörler toz kapakları ile kapatılmalıdır.

Çıkış fiberinin başka bir fibere bağlanması gerekiyorsa, bir füzyon ekleyici kullanılması tavsiye edilir.

Lütfen nem, toz ve korozyona karşı önleminizi alın; kuru bir yerde saklayın.

Kalite Güvencesi ve Satış Sonrası Servis-840nm 10mW 40nm SLD Geniş Bant Işık Kaynağı

Garanti Süresi:

Satın alma tarihinden itibaren 1 yıl içinde insan kaynaklı olmayan kusurlar için ücretsiz onarım veya değiştirme. Ücretli bakım hizmetleri 1 yıl sonra verilmektedir.

Ücretsiz Garantinin istisnaları:

Ücretsiz garanti süresi boyunca ürün kalitesi sorunlarından kaynaklanan arızalar için ücretsiz onarım veya değiştirme hizmetleri sağlanacaktır. Ancak Box Optronics, garanti süresi içinde aşağıdaki durumlarda ücretsiz onarım hizmetlerini reddetme hakkını saklı tutar:

(1) Doğal faktörlerin (ör. yıldırım, toz) veya çevresel etkilerin neden olduğu hasar.

(2) Kullanıcının yanlış kullanımından kaynaklanan arızalar.

(3) İnsan hatasından kaynaklanan bariz fiziksel hasar.

(4) Yetkisiz sökme, değiştirme veya onarım.

(5) Gövde üzerindeki değiştirilmiş veya eksik garanti etiketleri.

(6) Nakliye sırasında hasar veya kayıp.
