840nm 10mW 35nm Siyah Beyaz SLD Diyot

İçindekiler

1. 840nm 10mW 35nm BW SLD Diyotun Tanıtımı

2. Teknik Özellikler

3. Ürün Özellikleri

4. Tipik Uygulamalar

5. Paketleme örneği

6. Sipariş Bilgileri

7. Veri Sayfası ve Test Sayfası

8. Teklif ve ödeme koşulları

9. Teslim süresi

10. Çalıştırma Notları

11. Kalite Güvencesi ve Satış Sonrası Hizmet

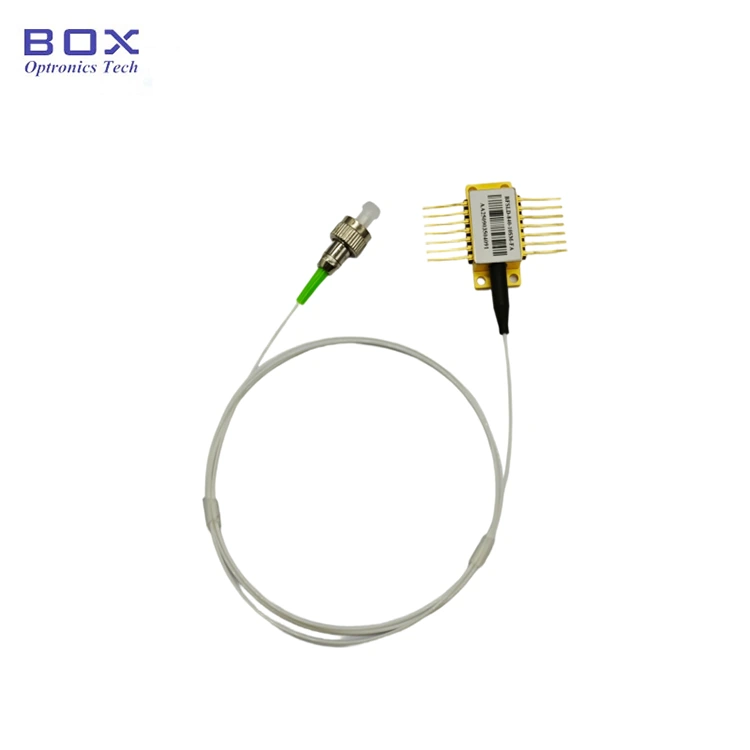

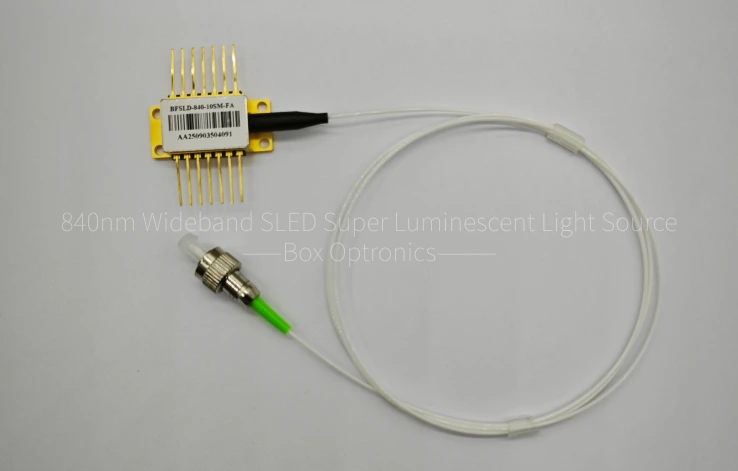

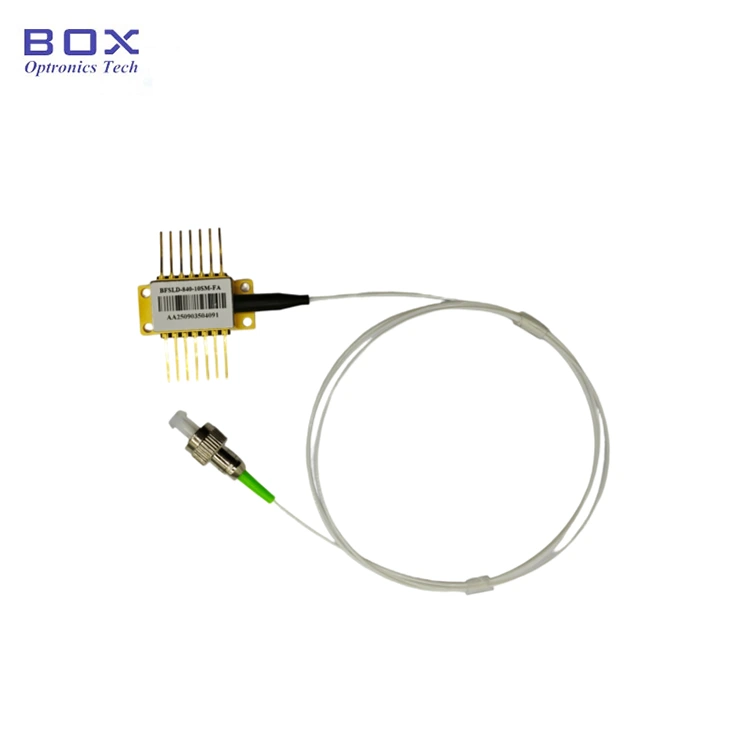

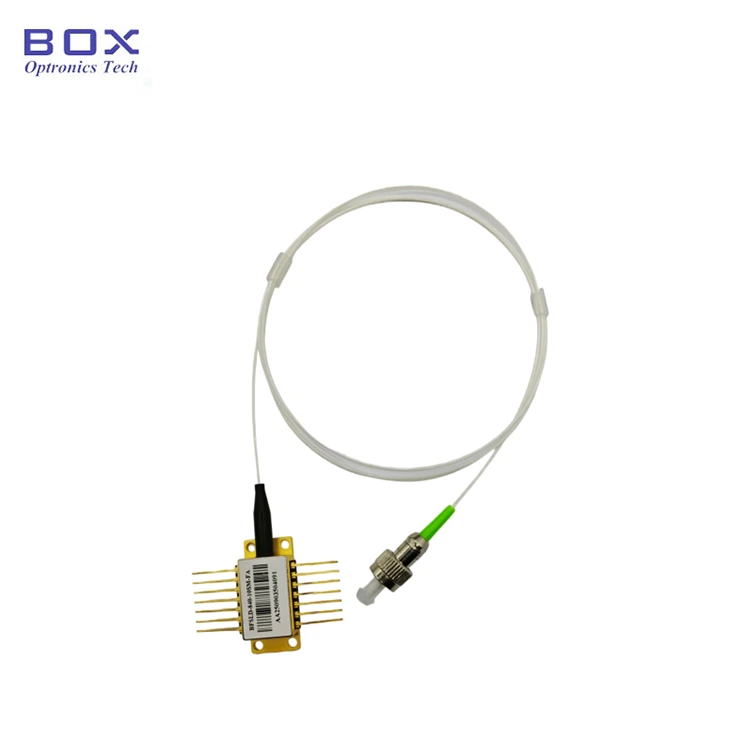

Ürün Tanıtımı

Bu, 14 pinli kelebek paketine sahip 840nm geniş bantlı bir SLED süper parlak diyottur. 10 mW'a kadar çıkış gücüne, 35 nm'nin üzerinde 3dB bant genişliğine sahiptir ve istikrarlı ve pürüzsüz bir spektrum için TEC ile termistörü entegre eder. Optik koherens tomografi (OCT) için uygundur. Pimlerin lehimlenmesi gerekiyorsa lehimleme sıcaklığı 260°C'yi geçmemeli ve lehimleme süresi 10 saniyeyi geçmemelidir.

Ürün Özellikleri

Ürün Özellikleri

● SM fiber veya PM fiber örgüsü;

● 10mW'a kadar yüksek çıkış gücü;

● TEC'li 14 pinli BTF paketi.

Ürün Uygulamaları

● Fiber optik jiroskoplar;

● Laboratuvar geniş bant ışık kaynakları ve optik test;

● Optik koherens tomografi (OCT) ve tıbbi görüntüleme ekipmanı.

Ürün Detayları

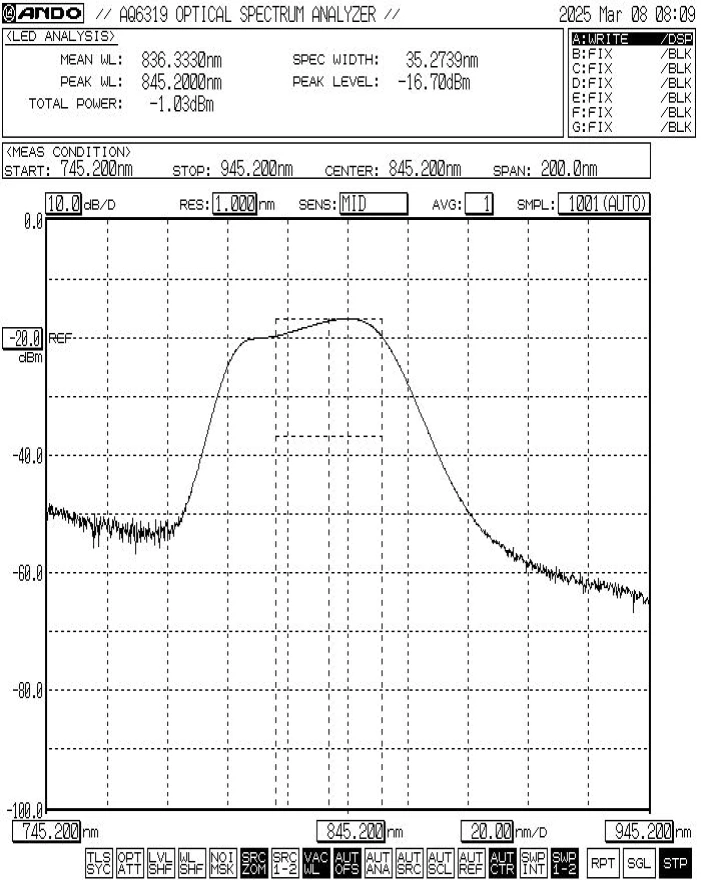

● Tipik spektrum: -3dB Bant Genişliği Min.30nm / Tip.35nm

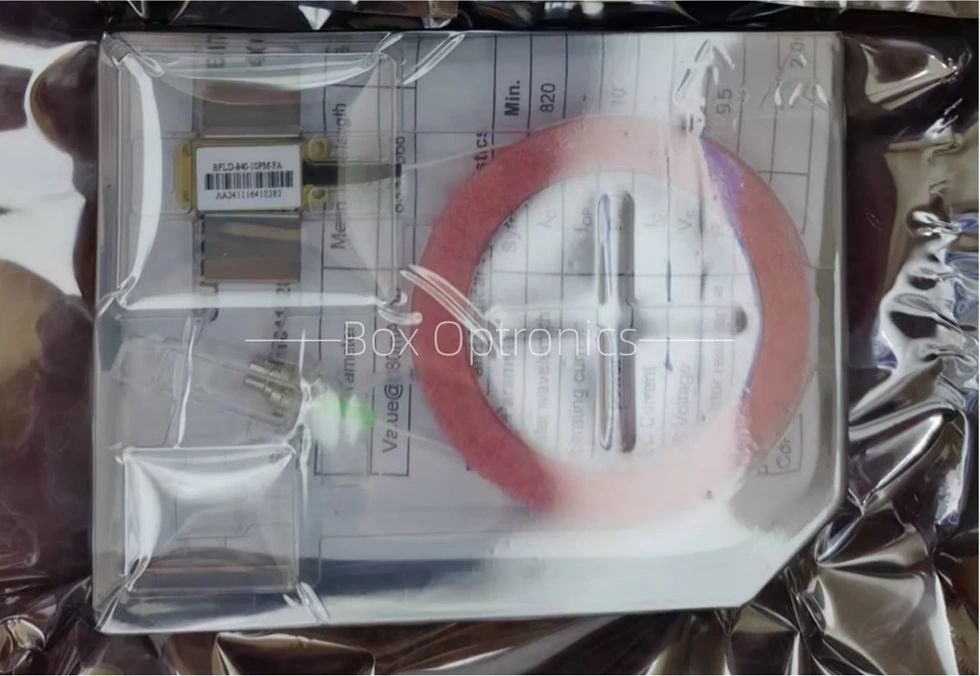

● Paketleme örneği

Bağımsız cihaz; yerleşik sürücü yok (harici sürücü isteğe bağlı).

Sipariş bilgileri

örneğin: BFSLD-840-103SM-FA

(Sipariş bilgileri: 840nm 10mW 35nm BW SLD Diyot, kelebek paketi, tipik -3dB bant genişliği 35nnm, SM fiber, FC/APC konnektörü ile).

Diğer özelleştirilmiş gereksinimler için lütfen iletişime geçin: sales06@boxoptronics.com

Veri Sayfası ve Test Sayfası

Veri Sayfası

Test sayfası

Teklif ve ödeme koşulları

● Fiyat teklifi şartları

(1) EXW:

DHL/UPS/FedEx hesabınız varsa Box Optronics EXW'yi kullanmanızı önerir. Hesabınız üzerinden gönderim yapıyoruz; nakliye ücretini talep etmiyoruz.

(2) DAP:

Hesabınız yoksa lütfen ürünlerin nakliye ücretini önceden ödeyin.

● Ödeme koşulları

PayPal ve T/T mevcuttur.

Kurşun zamanı

Üretim yaklaşık 10 iş günü sürer. (Stokta biraz varsa, daha hızlı gönderilecektir.)

Uluslararası lojistik 3-5 iş günü sürebilir.

Operasyon Notları

● Bu cihaz çalışırken yüksek yoğunluklu bir lazer ışını yayar; Doğrudan fiberin uç yüzüne bakmayın, aksi takdirde göz yaralanmasına neden olabilirsiniz.

● Bu cihaz elektrostatik duyarlıdır; bu nedenle paketleme, nakliye ve kullanım sırasında antistatik koruma önlemlerine sıkı sıkıya bağlı kalınması gerekir. Ek olarak, güç kaynağındaki dalgalanmaları önlemek için önlemler alınmalıdır; aksi takdirde cihazda kalıcı hasar meydana gelebilir (örneğin, ekipmanın uygun şekilde topraklanmasının sağlanması ve anti-statik bir bilek kayışı takılması).

● Darbe akımlarının neden olduğu hasarı önlemek için ürünün çalışma devresinin stabilitesini doğrulayın.

● Optik fiberler kırılgandır; Cihazı çekmek için fiberi kullanmayın. Bir cihazı yuvasına takarken veya çıkarırken, cihaz yuvasının arkasında bulunan manşona baskı uygulamayın veya çekmeyin. Konektörlerle donatılmış cihazlarda, kurulum veya sökme sırasında hem cihazın hem de fiber konektörün aynı anda kaldırıldığından emin olun.

● Pimlerin lehimlenmesi gerekiyorsa lehimleme sıcaklığı 260°C'yi, lehimleme süresi 10 saniyeyi geçmemelidir. Aşağıdakilere özellikle dikkat edilmelidir: Lehimleme işlemi sırasında cihaz elektriksiz durumda olmalı ve havya uygun şekilde topraklanmalıdır.

● Cihazı kullanırken veri sayfasında belirtilen çalışma voltajı ve akım aralıklarına kesinlikle uyun. Ith (Eşik Akımı), Iop max (Maksimum Çalışma Akımı), Vop max (Maksimum Çalışma Gerilimi) ve λc (Merkez Dalga Boyu) dahil olmak üzere temel parametrelere, sevkiyat sırasında sağlanan test raporunda özel olarak başvurulmalıdır. Not: Mutlak maksimum değerlerin ötesinde çalıştırma, cihazda kalıcı hasara neden olabilir.

Kalite Güvencesi ve Satış Sonrası Hizmet

● Garanti Süresi:

Satın alma tarihinden itibaren 1 yıl içinde insan kaynaklı olmayan kusurlar için ücretsiz onarım veya değiştirme. Ücretli bakım hizmetleri 1 yıl sonra verilmektedir.

● Ücretsiz Garanti Kapsamında İstisnalar:

Ücretsiz garanti süresi boyunca ürün kalitesi sorunlarından kaynaklanan arızalar için ücretsiz onarım veya değiştirme hizmetleri sağlanacaktır. Ancak Box Optronics, garanti süresi içerisinde aşağıdaki durumlarda ücretsiz onarım hizmetlerini reddetme hakkını saklı tutar:

(1) Doğal faktörlerden (örneğin yıldırım, toz) veya çevresel etkilerden kaynaklanan hasarlar.

(2) Kullanıcının hatalı kullanımından kaynaklanan arızalar.

(3) İnsan hatasından kaynaklanan bariz fiziksel hasar.

(4) İzinsiz sökme, değiştirme veya onarım.

(5) Muhafaza üzerindeki garanti etiketleri değiştirilmiş veya eksik.

(6) Nakliye sırasında hasar veya kayıp.
