840nm 20mW SLED Geniş Bant Işık Kaynağı

İçindekiler

1. 840nm 20mW SLED Geniş Bant Işık Kaynağının Tanıtımı

2. Teknik Özellikler

3. Ürün Özellikleri

4. Tipik Uygulamalar

5. Standart Aksesuarlar

6. Güvenli Kullanım Kılavuzu

7. Sipariş Bilgileri

8. Veri Sayfası ve Test Sayfası

9. Teklif ve ödeme koşulları

10. Teslim süresi

11. Çalıştırma Notları ve Bakım

12. Kalite Güvencesi ve Satış Sonrası Hizmet

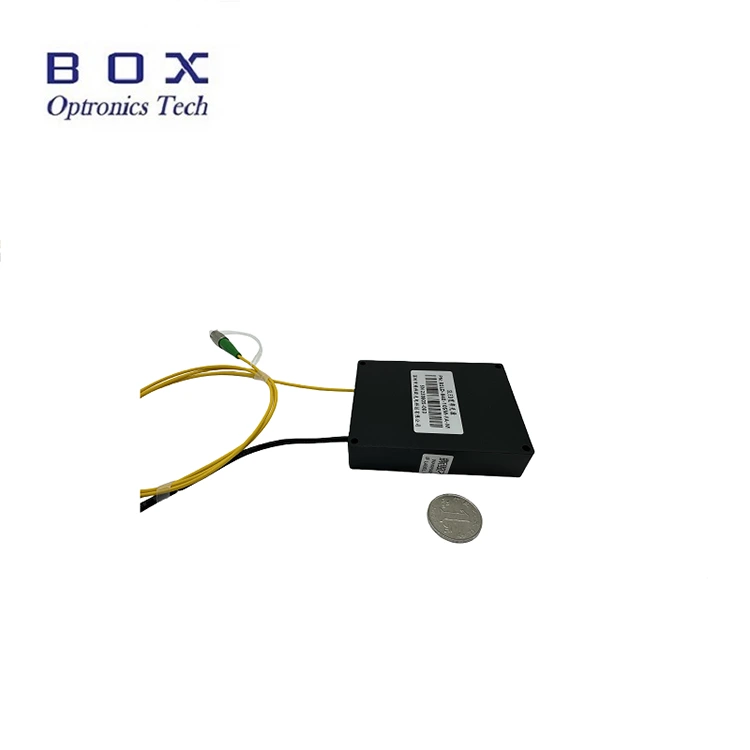

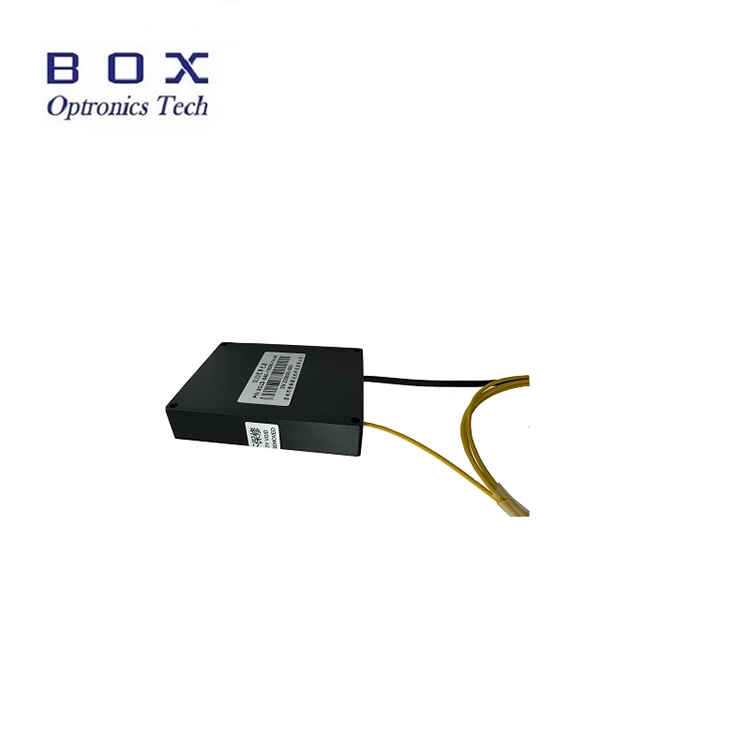

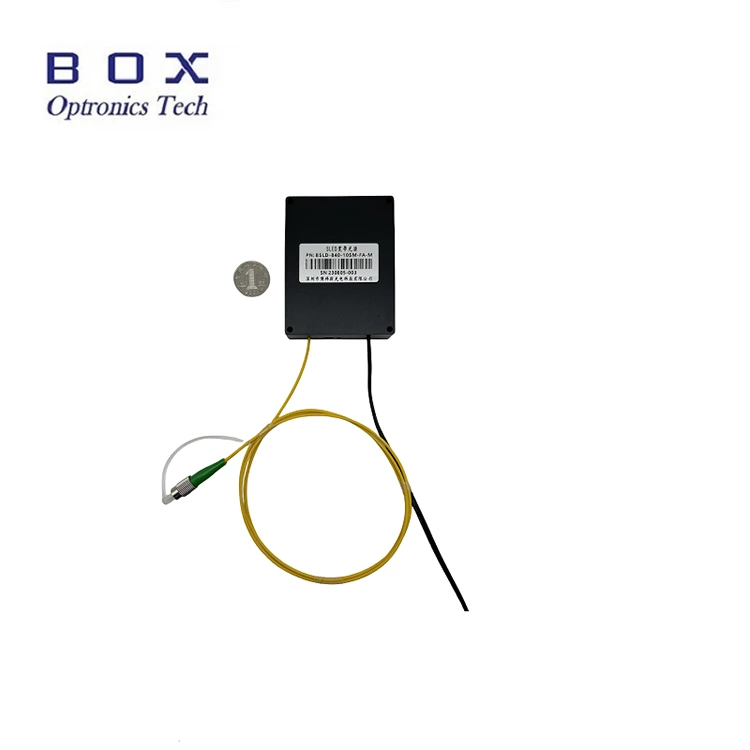

Ürün Tanıtımı

Bu, süper parlak diyot teknolojisini benimseyen, 20 mW'ın üzerinde çıkış gücü, 45 nm'nin üzerinde -3dB bant genişliği, düz spektrum, düşük dalgalanma ve mükemmel uzun vadeli stabiliteye sahip 840 nm 20 mW SLED geniş bant ışık kaynağıdır. Endüstriyel ve tıbbi entegrasyon için iletişim arayüzü ve izleme yazılımıyla tezgah üstü ve modüler konfigürasyonları destekler. Endüstriyel OCT, fiber algılama ve tıbbi görüntüleme için uygundur. Lütfen nominal voltajla kullanın, sıcaklığı ve nemi kontrol edin, iyi ısı dağılımı sağlayın, çıkışın aşırı yüklenmesini ve kirlenmesini önleyin.

Ürün Özellikleri

Ürün Özellikleri

● Düşük spektral dalgalanma;

● 20mW Yüksek çıkış gücü;

● Kolay entegrasyon için iletişim izleme özelliğine sahip modül/tezgah üstü ikili yapılandırmalar;

● Çeşitli optik sistemlere uyacak şekilde SM/PM fiber özelleştirmesini destekler.

Ürün Uygulamaları

● Endüstriyel OCT;

● Oftalmik OCT;

● Fiber cihaz kalibrasyonu ve pasif bileşen test sistemleri.

Ürün Detayları

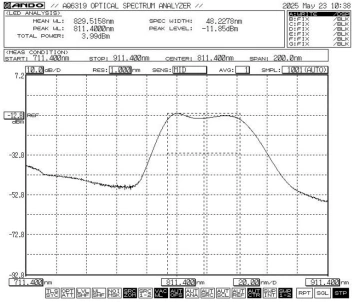

● Tipik spektrum: -3dB Bant Genişliği Min.45 / Tip.48

● Standart Aksesuarlar

Operasyon Adımları

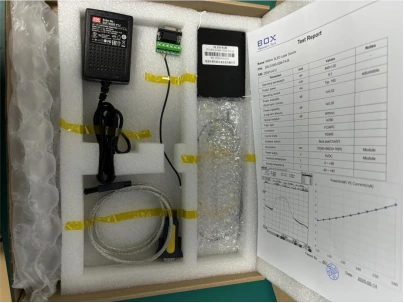

Adım 1.Ambalajın açılması: Montajdan önce, SLED ışık kaynağı modülü, USB veri kablosu, yeşil bağlantı noktası kablosu, güç adaptörü, test raporu vb. dahil tüm aksesuarların eksiksiz olup olmadığını kontrol edin.

Adım 2.Güç kaynağı: DC anahtarlamalı güç kaynağına veya güç kaynağı gereksinimlerini karşılayan düzenlenmiş bir güç kaynağına bağlanır. Yalnızca orijinal uyumlu güç adaptörünü (DC5V veya DC12V) kullanın. Uygun olmayan güç adaptörleri ışık kaynağına zarar verebilir. (Güç adaptörü yerel voltaj standartlarına uygun olarak sağlanır.)

Adım 3.Çıkış fiberinin bağlanması: Fiber konnektör veya flanştaki toz kapağını açın, fiber uç yüzünü kontrol edin ve herhangi bir kirlilik veya hasar olmadığını doğruladıktan sonra fiberi bağlayın veya test edilecek cihaza veya güç ölçere bağlayın.

Ayar4.Ana bilgisayara bağlanın: 840 nm 20 mW SLED geniş bant ışık kaynağını ve bilgisayarı bağlamak için Yeşil Bağlantı Noktası Kablosunu ve USB-RS485 DB9 Veri Kablosunu kullanın; bilgisayarın öncelikle USB-RS485 seri port veri kablosunu tanımlamak için özel bir seri port sürücüsü kurması gerekir, aksi takdirde ana bilgisayar yazılımı ve ışık kaynağı modülü doğru şekilde bağlanamaz ve iletişim kuramaz. Lütfen sürücü için Box Optronics'e danışın.

Adım 5.Kontrol yazılımı: Box Optronics, 840 nm 20 mW SLED Geniş Bant Işık Kaynağının LD akımını ve LD sıcaklığını kontrol etmek için seri komut veya PC yazılımı sağlar. Doğru bağlantı noktasını seçin, akımı ve sıcaklığı ayarlayın ve ardından aç düğmesine tıklayın. (Hasarı önlemek için, ilk çalıştırmada sürücü akımını yavaşça artırın. Hemen tam akım uygulamayın.)

Adım 6.Kullandıktan sonra kapat düğmesine tıklayın, güç kaynağını kapatın ve fiber bağlantısını kesin.

Sipariş bilgileri

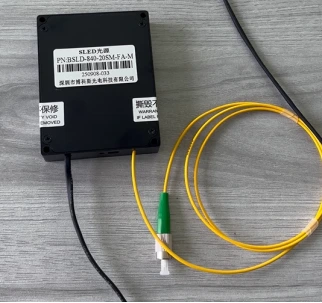

örneğin: BSLD-840-205SM-FA-M

(Sipariş bilgileri: 840 nm 20 mW SLED Geniş Bant Işık Kaynağı, 50 nm civarında -3dB bant genişliği, SM CS 780 fiber ile, modül paketi).

Diğer özelleştirilmiş gereksinimler için lütfen iletişime geçin: sales06@boxoptronics.com

Veri Sayfası ve Test Sayfası

Veri Sayfası

Test sayfası

Teklif ve ödeme koşulları

● Fiyat teklifi şartları

(1) EXW:

DHL/UPS/FedEx hesabınız varsa Box Optronics EXW'yi kullanmanızı önerir. Hesabınız üzerinden gönderim yapıyoruz; nakliye ücretini talep etmiyoruz.

(2) DAP:

Hesabınız yoksa lütfen ürünlerin nakliye ücretini önceden ödeyin.

● Ödeme koşulları

PayPal ve T/T mevcuttur.

Kurşun zamanı

Üretim yaklaşık 10 iş günü sürer. (Stokta biraz varsa, daha hızlı gönderilecektir.)

Uluslararası lojistik 3-5 iş günü sürebilir.

Çalıştırma Notları ve Bakım

● Toz birikmesini ve uç yüzeyin zarar görmesini önlemek için fiber konektörlerin sık sık takılıp çıkarılmasından kaçının.

● Fiber konnektörleri tüy bırakmayan bir bezle temizleyin ve bağlantıdan önce fiber uç yüz detektörüyle inceleyin. Uç yüzey yanmasını önlemek için fiberleri her zaman güç olmadan bağlayın/bağlantısını kesin. Kullanılmayan konektörleri toz kapakları ile kapatın.

● Ekipmanı kuru ve nemsiz bir ortamda saklayın.

Kalite Güvencesi ve Satış Sonrası Hizmet

● Garanti Süresi:

Satın alma tarihinden itibaren 1 yıl içinde insan kaynaklı olmayan kusurlar için ücretsiz onarım veya değiştirme. Ücretli bakım hizmetleri 1 yıl sonra verilmektedir.

● Ücretsiz Garanti Kapsamında İstisnalar:

Ücretsiz garanti süresi boyunca ürün kalitesi sorunlarından kaynaklanan arızalar için ücretsiz onarım veya değiştirme hizmetleri sağlanacaktır. Ancak Box Optronics, garanti süresi içerisinde aşağıdaki durumlarda ücretsiz onarım hizmetlerini reddetme hakkını saklı tutar:

(1) Doğal faktörlerden (örneğin yıldırım, toz) veya çevresel etkilerden kaynaklanan hasarlar.

(2) Kullanıcının hatalı kullanımından kaynaklanan arızalar.

(3) İnsan hatasından kaynaklanan bariz fiziksel hasar.

(4) İzinsiz sökme, değiştirme veya onarım.

(5) Muhafaza üzerindeki garanti etiketleri değiştirilmiş veya eksik.

(6) Nakliye sırasında hasar veya kayıp.
