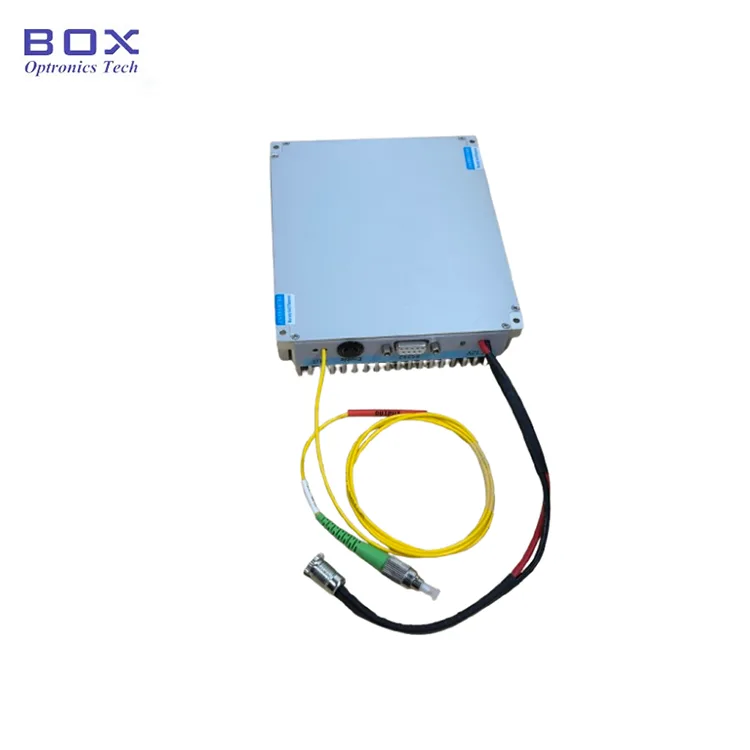

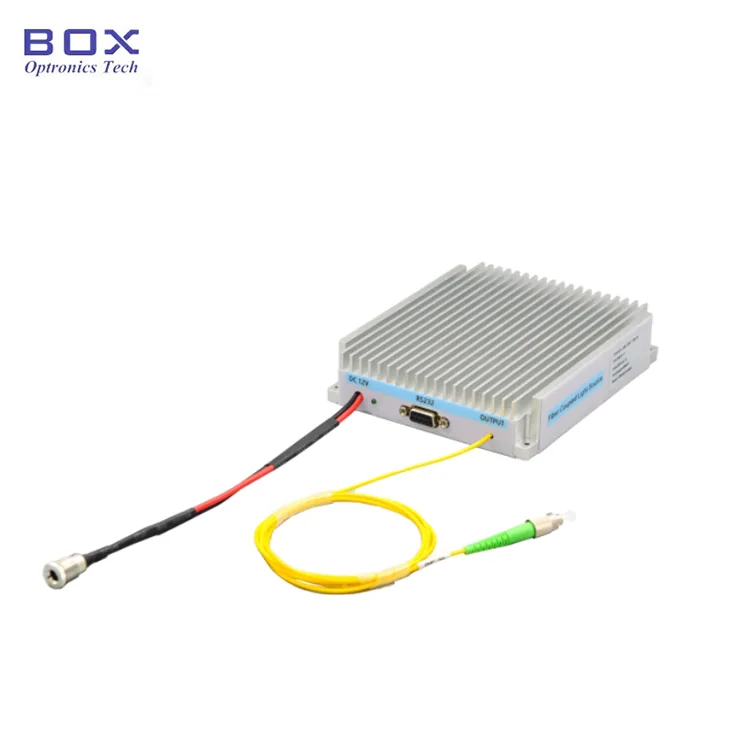

808nm Lazer Kaynağı, 105/125um veya 200/220um 0,22N Amultimodefiber-bağlantılı çıkışa sahip yüksek performanslı bir yarı iletken lazer çipine ve güvenli ve istikrarlı çalışmayı sağlamak için tasarlanmış bir sabit akım sürüş devresine dayanmaktadır. 5W, 10W ve 20W çıkış gücü sunar. Çalıştırma ve entegrasyon için bilgisayar ana bilgisayar kontrolü veya komutları sağlar. Fiber lazer pompalama, biyotıp vb. uygulamalar için uygundur. Uzun süreli kullanımlarda lazer kaynağının ısı dağılımına dikkat edilmelidir.
|
Parametreler |
Birim |
Min. |
Tip. |
Maks. |
Notlar |
|
Çalışma dalga boyu |
nm |
803 |
808 |
813 |
|
|
Çıkış gücü |
W |
3.5 |
5 |
|
|
|
8 |
10 |
|
|
||
|
18 |
20 |
|
|
||
|
Çalışma modu |
- |
CW |
|
||
|
Güç istikrarsızlığı |
dB |
≤±0,02 (15 dk.); ≤±0,05 (8 saat) |
≤±0,5%; ≤±1,2% |
||
|
Elyaf türü |
- |
105/125 veya 200/220 |
0,22NA |
||
|
Fiber konektörü |
- |
FC/PC veya SMA |
|
||
|
İletişim arayüzü |
- |
DB9 Dişi(RS232) |
|
||
|
Boyut |
mm |
125(U)×150(G)×31(Y) |
Modül |
||
|
mm |
195(G)×220(D)×120(Y) |
Tezgah üstü |
|||
|
Güç kaynağı |
VDC |
12V/15A |
Modül |
||
|
VAC |
100–240VAC |
Tezgah üstü |
|||
|
Çalışma sıcaklığı |
℃ |
+15 ~ +50 |
|
||
|
Depolama sıcaklığı |
℃ |
-30 ~ +70 |
|
||
● Yüksek çıkış gücü;
● Çalıştırılması veya entegrasyonu kolay;
● Bir FC/UPC veya SMA905 konektörü sağlayın.
● Fiber lazer pompalama; ben
● Biyotıp;
● Malzeme lazer işleme.
● Tipik dalga boyu toleransı nedir?
Merkez dalga boyu tipik olarak 808nm±5nm'dir. Daha dar dalga boyu kontrolü özelleştirilmelidir.
● Lazer sürekli dalga (CW) işlemine uygun mu?
Evet. Lazer kaynağı istikrarlı CW işlemi için tasarlanmıştır ve ayrıca PC ana bilgisayar yazılımı aracılığıyla akımın ve gücün ayarlanmasını da destekleyebilir.
● Çıkış gücü ayarlanabilir mi?
Evet. Çıkış gücü, sürüş akımı aracılığıyla ayarlanabilir. Masaüstü sürümü genellikle ön panel güç ayarlamasını destekler ve Modül sürümü, yazılım kontrolünü veya bilgisayar ana bilgisayar komutlarını destekler.
● Hangi soğutma yöntemleri mevcut?
Temaslı soğutma için bir ısı emici üzerine yerleştirilir. Veya fan soğutması.
● 808nm çok modlu yüksek güçlü lazer kaynağı ne için kullanılır?
808nm çok modlu yüksek güçlü lazer kaynağı, DPSS lazer pompalama, biyomedikal enstrümantasyon, floresan uyarımı, spektroskopi, optik algılama, bilimsel araştırma ve endüstriyel lazer sistemlerinde yaygın olarak kullanılmaktadır.
|
İsim |
Dalgaboyu |
Çıkış gücü |
Elyaf türü |
Bağlayıcı |
Paket |
|
BFL |
-XXXX |
-XX |
XX |
-XX |
-X |
|
Lazer kaynağı |
808:808nm |
05:5W 10:10W 20:20W |
M1:105/125um M2:200/220um Diğer |
FU:FC/UPC SMA:SMA905 Diğer |
M: Modül B: Tezgah üstü |
örneğin: BFL-808-05M1-FU-M
(Sipariş bilgileri: 808nm Lazer Kaynağı, 5W çıkış gücü, 105/125um fiber, FC/UPC konnektör, modül paketi).
Diğer özelleştirilmiş gereksinimler için lütfen iletişime geçin: sales06@boxoptronics.com
● Fiyat teklifi şartları
(1) EXW:
DHL/UPS/FedEx hesabınız varsa Box Optronics EXW'yi kullanmanızı önerir. Hesabınız üzerinden gönderim yapıyoruz; nakliye ücretini talep etmiyoruz.
(2) DAP:
Hesabınız yoksa lütfen ürünlerin nakliye ücretini önceden ödeyin.
(3) Diğer
● Ödeme koşulları
PayPal ve T/T mevcuttur.
Üretim: 10-15 iş günü. (Stokta biraz varsa, daha hızlı gönderilecektir.)
Uluslararası lojistik: 3-5 iş günü.
Adım 1. Paketin açılması: Montajdan önce, lazer kaynağı modülü, USB veri kablosu, güç adaptörü, test raporu vb. dahil tüm aksesuarların eksiksiz olup olmadığını kontrol edin.
Adım 2. Fiber Bağlantı Kablolarını Bağlama: Fiber konektörler veya adaptörlerdeki toz kapaklarını çıkarın ve fiber yama kablolarını veya eklenmiş fiberleri test edilen cihaza veya güç ölçer ekipmanına bağlayın.
Adım 3. Güç Kaynağını ve Seri Kabloyu Bağlayın: Güç kablosunu lazer kaynağının güç bağlantı noktasına takın ve ana bilgisayarı lazere bağlamak için sinyal kablosunu kullanın. Not: USB-485 DB9 sinyal kablosu için öncelikle sürücünün bilgisayara kurulması gerekir; Box Optronics bunu sağlayacaktır.
Ayar4. Güç Açık: Gösterge ışığı yanar ve lazer çalışmaya başlar. Bu noktada çalışma akımı ve lazer gücü değerleri, son kapatma öncesinde ana bilgisayar yazılımı aracılığıyla ayarlanan parametrelere karşılık gelir; ayarlamalar gerekiyorsa, bunlar ana bilgisayar yazılımında değiştirilebilir ve kaydedilebilir.

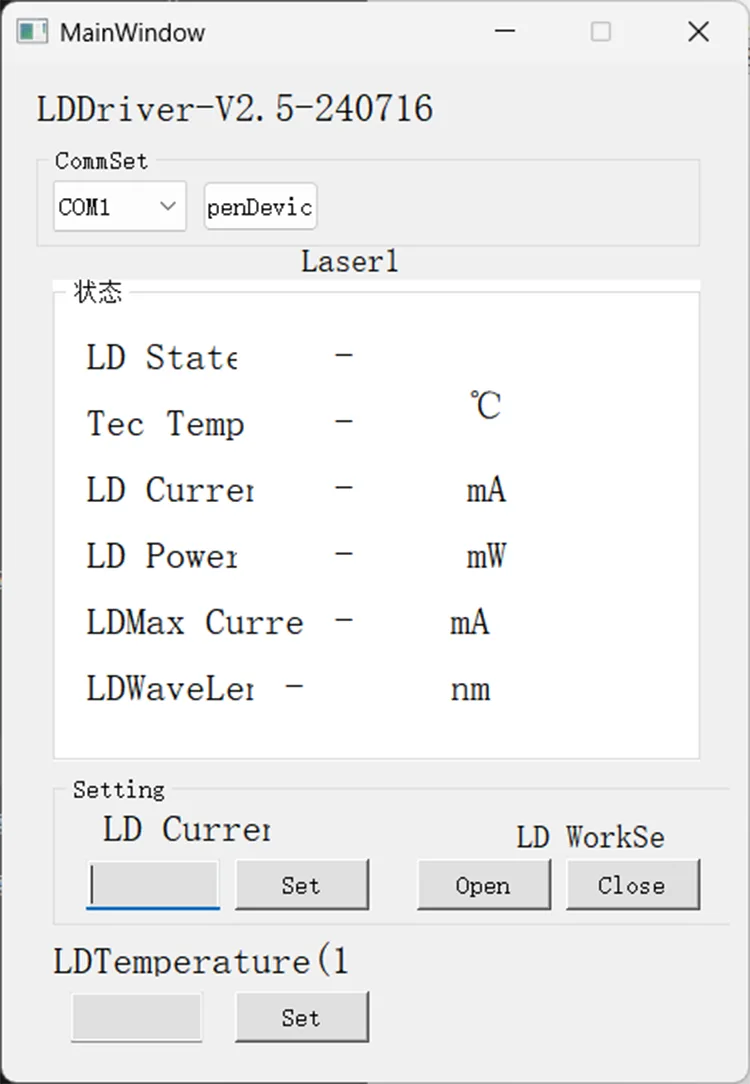

Adım 5. Kontrol yazılımı: Box Optronics, 808nm Lazer Kaynağının LD akımını ve LD sıcaklığını kontrol etmek için seri komut veya PC yazılımı sağlar. Doğru bağlantı noktasını seçin, akımı ve sıcaklığı ayarlayın ve ardından aç düğmesine tıklayın. (Hasarı önlemek için, ilk çalıştırmada sürücü akımını yavaşça artırın. Hemen tam akım uygulamayın.)
Adım 6. Kapatma: Kullanım tamamlandıktan sonra lazeri kapatın ve fiber toz kapağını güvenli bir şekilde yerine takın. Cihaz tekrar açıldığında optik bileşenlere zarar verebilecek ani yüksek güçlü lazer çıkışını önlemek için, güç kaynağını kapatmadan önce ilk olarak güç seviyesinin sıfıra ayarlanması önerilir.

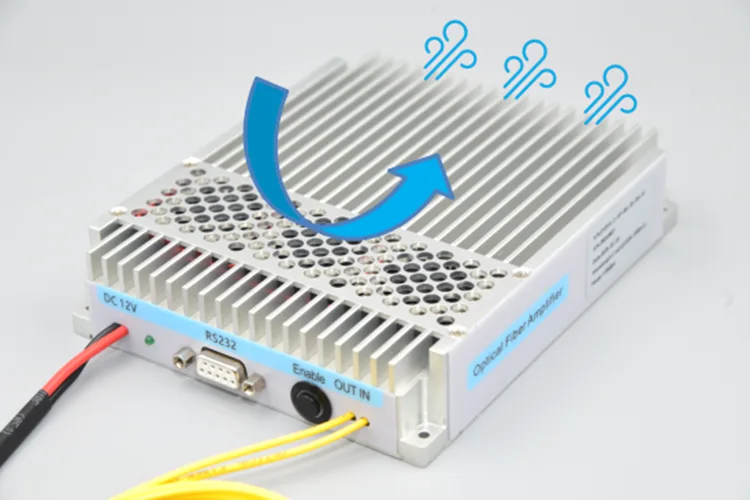

● Uzun süreli kullanımlarda lazer kaynağının ısı dağılımına dikkat edilmelidir. Lazer kaynağı soğutucuya sabitlenmeli ve bir fan ile soğutulmalıdır.
● Başlatırken, öncelikle hem güç anahtarının hem de anahtar anahtarının kapalı olduğundan emin olun, ardından güç kaynağını bağlayın. Kapatırken, önce anahtarı kapatın ve güç kaynağının bağlantısını ancak gösterge ışığı söndükten sonra kesin; Ekipman çalışırken asla gücü doğrudan kesmeyin.
● Fiber optik konektörlerin sık sık takılıp çıkarılması önerilmez; çünkü bu, toz kontaminasyonu riskini ve konektörün uç yüzeylerinde olası hasar riskini artırır.

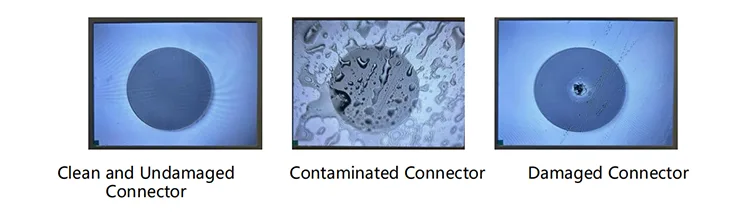

● Fiber optik konektörü bağlamadan önce tüy bırakmayan lens kağıdı kullanılarak silinerek temizlenmelidir. Flanş yoluyla bağlamadan önce temizliğini doğrulamak için bir fiber uç yüz denetçisinin kullanılması zorunludur; aksi takdirde lazer etkinleştirildiğinde konektörün uç yüzü yanabilir. Flanşı bağlarken işlemin herhangi bir aktif ışık iletimi olmadan yapıldığından emin olun. Kullanılmadığı zaman lütfen toz kapağını fiber konektörün üzerine güvenli bir şekilde yerleştirilmiş halde tutun.
● Lütfen neme karşı önleminizi alın; kuru bir yerde saklayın.
● Garanti Süresi:
Satın alma tarihinden itibaren 1 yıl içinde insan kaynaklı olmayan kusurlar için ücretsiz onarım veya değiştirme. Ücretli bakım hizmetleri 1 yıl sonra verilmektedir.
● Ücretsiz Garanti Kapsamında İstisnalar:
Ücretsiz garanti süresi boyunca ürün kalitesi sorunlarından kaynaklanan arızalar için ücretsiz onarım veya değiştirme hizmetleri sağlanacaktır. Ancak Box Optronics, garanti süresi içinde aşağıdaki durumlarda ücretsiz onarım hizmetlerini reddetme hakkını saklı tutar:
(1) Doğal faktörlerin (ör. yıldırım, toz) veya çevresel etkilerin neden olduğu hasar.
(2) Kullanıcının yanlış kullanımından kaynaklanan arızalar.
(3) İnsan hatasından kaynaklanan bariz fiziksel hasar.
(4) Yetkisiz sökme, değiştirme veya onarım.
(5) Gövde üzerindeki değiştirilmiş veya eksik garanti etiketleri.
(6) Nakliye sırasında hasar veya kayıp.
