1. 980nm TEC Soğutmalı Pompa Lazer Diyotunun Tanıtımı
2. Teknik Özellikler
3. Ürün Özellikleri
4. Tipik Uygulamalar
5. Paketleme örneği
6. Sipariş Bilgileri
7. Veri Sayfası ve Test Sayfası
8. Teklif ve ödeme koşulları
9. Teslim süresi
10. Çalıştırma Notları
11. Kalite Güvencesi ve Satış Sonrası Hizmet

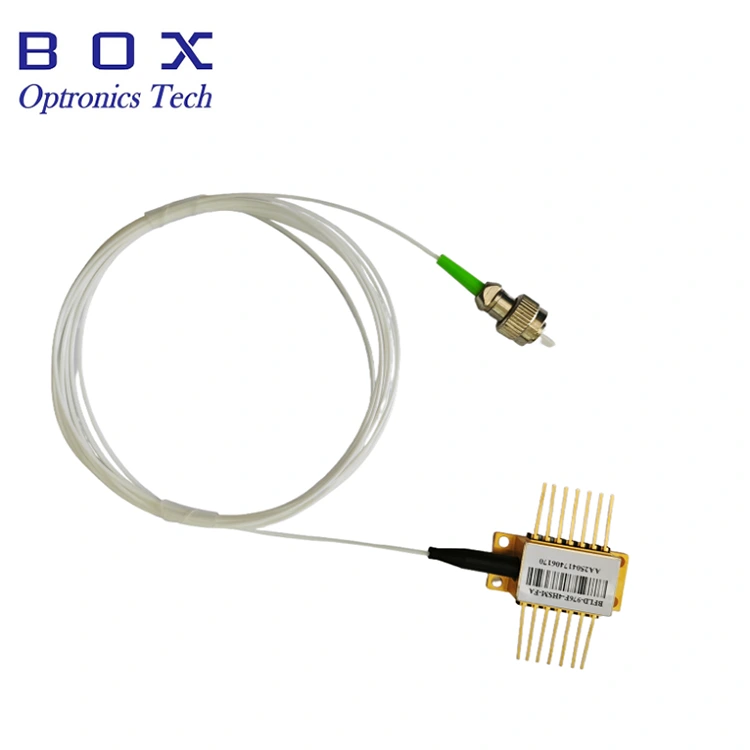

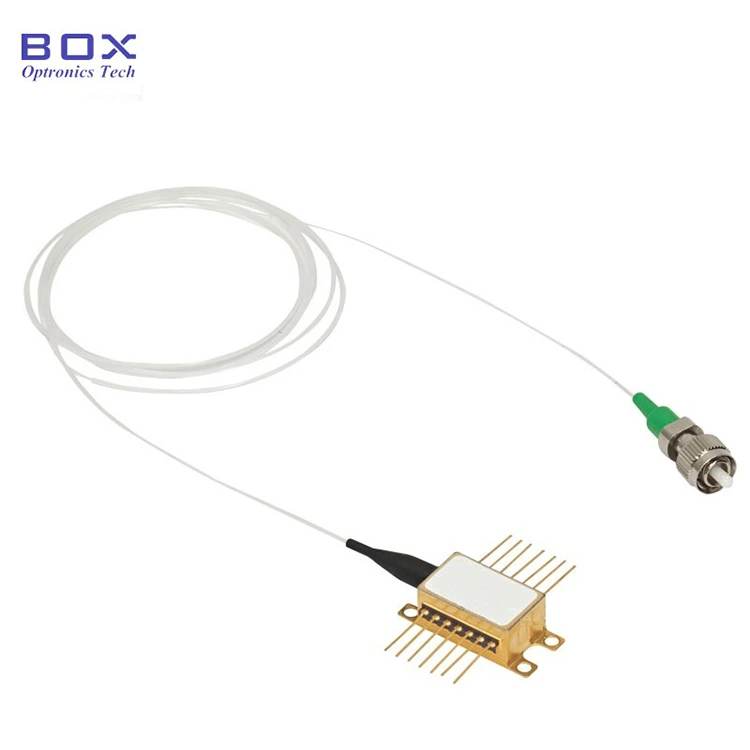

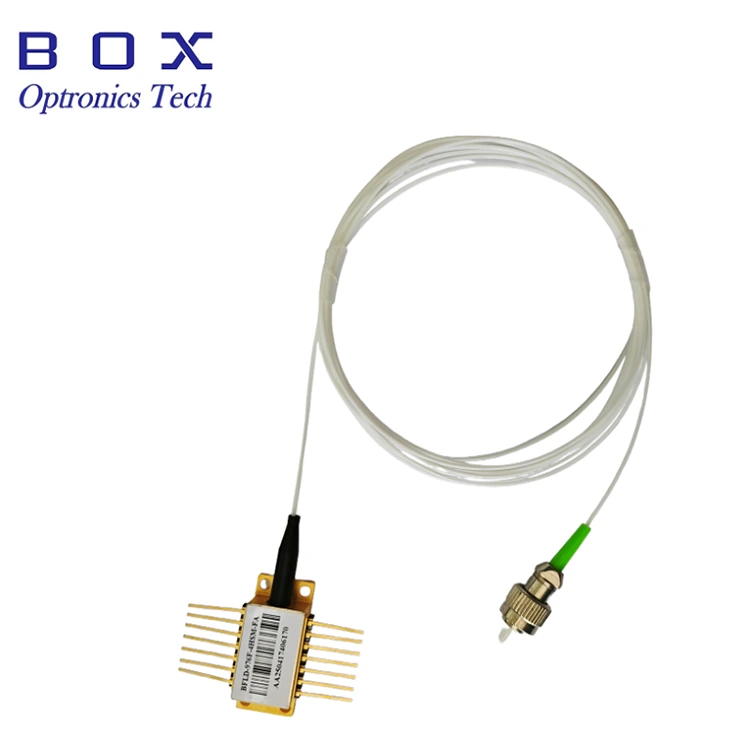

980nm TEC Soğutmalı Pompa Lazer Diyotu, optik iletişim, fiber amplifikatörler ve lazer pompalama için yüksek performanslı bir optoelektronik bileşendir. Dahili TEC soğutma, kararlı çıktı sağlar. Merkez dalga boyları isteğe bağlı olarak 974 nm veya 976 nm'dir. 14 pinli kelebek paketi. 200mW/ 400mW/ 600mW çıkış gücü. SM fiber veya PM fiber ile pigtaillenmiştir. 12 ay garanti. Bu cihaz statik elektriğe karşı hassastır. Cihaza yönelik antistatik koruma önlemlerine kesinlikle uyulmalıdır.
|
Parametre |
Sembol |
Min. |
Tip. |
Maks. |
Birim |
Notlar |
|
LD Eşik akımı |
ITH |
|
45 |
80 |
mA |
CW |
|
Çıkış gücü |
PF |
|
|
600 |
mW |
Eğer(BOL)<900mA |
|
LD İleri akım |
EĞER |
|
|
1200 |
mA |
PF=Nominal güç |
|
Kink içermeyen güç |
PKINK |
450 |
|
|
mW |
>=1,2*Nominal güç |
|
Kıvrılma serbest akımı |
İKİNK |
>=1,2*Eğer(BOL) |
mA |
[1] |
||
|
LD İleri gerilim |
VF |
|
|
2.5 |
V |
PF=Nominal güç |
|
Merkez dalga boyu |
λC |
973 |
974 |
975 |
nm |
Tepe, PF=Nominal güç |
|
975 |
976 |
977 |
nm |
Doruğa ulaşmak |
||
|
Tepe dalga boyu dönüşü |
△λp/△Tamb |
|
|
0.02 |
nm/° |
T: FBG Sıcaklığı. |
|
Spektrum genişliği |
△λ |
|
|
2 |
nm |
RMS@-13dB |
|
Spektrum kararlılığı |
|
-0,5 |
|
0.5 |
nm |
PF=Nominal güç, t=60s |
|
Duyarlılığı izleyin |
IM/PF |
|
1 |
20 |
uA/mW |
VPD=5V, PF=Nominal güç |
|
Yanıt verme kararlılığını izleyin |
|
|
|
%20 |
|
@Tüm Çalışma sıcaklığı. |
|
Karanlık akımı izleyin |
İD |
|
|
50 |
yok |
VPD=5V |
|
TEC Akımı |
ITEC |
|
|
2 |
A |
TCASE=75°C |
|
TEC Gerilimi |
VTEC |
|
|
3.5 |
V |
TCASE=75°C |
|
TEC Modülü güç tüketimi |
P |
|
|
5 |
W |
TCASE=75°C |
|
Güç kararlılığı >20mW 10-20 mW 3,5-10mW |
|
|
|
0.2 0.5 1 |
dBm |
Tepeden tepeye, t=60s, DC'den 50kHz'e örnekleme, TC=25°C |
|
İzleme hatası |
TE |
-0,5 |
|
0.5 |
dB |
TC=-5~75°C, Referans [2] |
|
Termistör direnci |
RTH |
9.5 |
10 |
10.5 |
Kohm |
TSTG=25°C |
|
Termistör B sabiti |
BTH |
|
3900 |
|
k |
TSTG=25°C |
600 mW'a kadar bükülmesiz çalışma gücü.
SM fiber ve PM fiber isteğe bağlıdır.
Fiber Bragg ızgara stabilizasyonu.
Entegre TEC soğutucusu, termistör ve monitör diyotu.
Fiber amplifikatör pompalaması.
Algılama ve ölçüm.
CATV iletimi.
DWDM sistemleri.
Femtosaniye sistemleri.

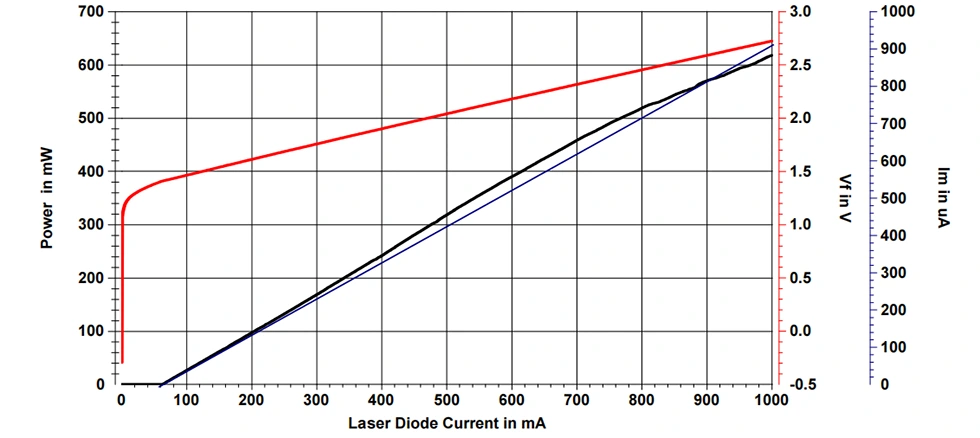

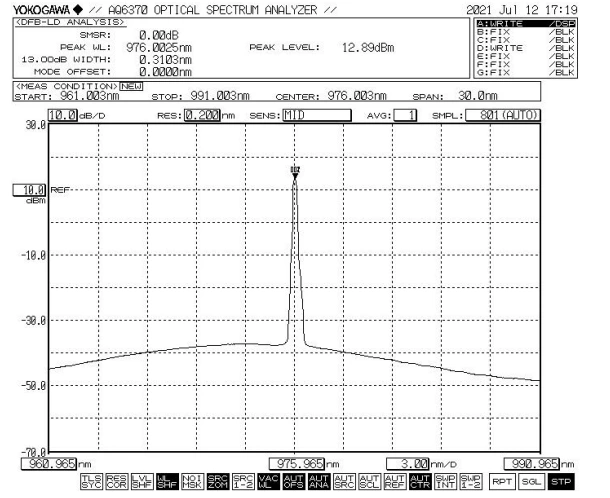

Tipik spektrum ve PIV: 976nm, WL toleransı +/-1nm, 600mW

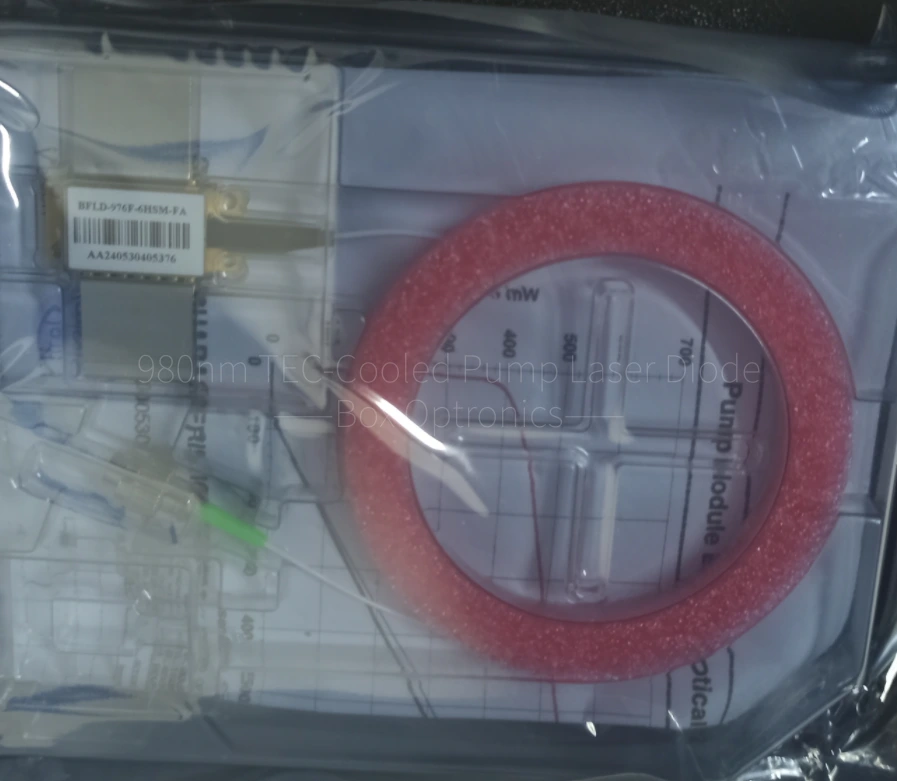

Paketleme örneği
|
|
Aksesuarlar |
Miktar |
|
1 |
980nm TEC Soğutmalı Pompa Lazer Diyotu |
1 |
|
2 |
Ürün Test Raporu |
1 |
*Bağımsız cihaz; yerleşik sürücü yok (harici sürücü isteğe bağlı).
|
İsim |
Dalgaboyu |
FBG |
Çıkış gücü |
Elyaf türü |
Bağlayıcı |
Koruyucu tüp |
|
BFLD |
-XXX |
X |
-XX |
XX |
-XX |
X |
|
980nm Pompa Lazeri |
974:974 nm 976: 976nm |
F: ile |
2H:200mW 4H:400mW 6H:600mW ... Diğer |
SM: Tek mod PM: Polarizasyonun sürdürülmesi
|
N:Boş FA: FC/APC SA: SC/APC Diğer |
0:Çıplak elyaf 1:900um Gevşek boru |
örneğin: BFLD-976F-6HSM-N0
(Sipariş bilgileri: 980 nm TEC Soğutmalı Pompa Lazer Diyotu, kelebek paketi, 976 nm, FBG ile, 600 mW çıkış gücü, SM fiber, konnektörsüz, çıplak fiber).
Diğer özelleştirilmiş gereksinimler için lütfen iletişime geçin: sales06@boxoptronics.com
Teklif şartları
(1) EXW:
DHL/UPS/FedEx hesabınız varsa Box Optronics EXW'yi kullanmanızı önerir. Hesabınız üzerinden gönderim yapıyoruz; nakliye ücretini talep etmiyoruz.
(2) DAP:
Hesabınız yoksa lütfen ürünlerin nakliye ücretini önceden ödeyin.
PayPal ve T/T mevcuttur.
Üretim yaklaşık 10 iş günü sürer. (Stokta biraz varsa, daha hızlı gönderilecektir.)
Uluslararası lojistik 3-5 iş günü sürebilir.
Bu cihaz çalışırken yüksek yoğunluklu bir lazer ışını yayar; Doğrudan fiberin uç yüzüne bakmayın, aksi takdirde göz yaralanmasına neden olabilirsiniz.
Bu cihaz elektrostatik duyarlıdır; bu nedenle paketleme, nakliye ve kullanım sırasında antistatik koruma önlemlerine sıkı sıkıya bağlı kalınması gerekir. Ek olarak, güç kaynağındaki dalgalanmaları önlemek için önlemler alınmalıdır; aksi takdirde cihazda kalıcı hasar meydana gelebilir (örneğin, ekipmanın uygun şekilde topraklanmasının sağlanması ve anti-statik bir bilek kayışı takılması).
Optik fiberler kırılgandır; Cihazı çekmek için fiberi kullanmayın. Bir cihazı yuvasına takarken veya çıkarırken, cihaz yuvasının arkasında bulunan manşona baskı uygulamayın veya çekmeyin. Konektörlerle donatılmış cihazlarda, kurulum veya sökme sırasında hem cihazın hem de fiber konektörün aynı anda kaldırıldığından emin olun.
Pimlerin lehimlenmesi gerekiyorsa lehimleme sıcaklığı 260°C'yi geçmemeli ve lehimleme süresi 10 saniyeyi geçmemelidir. Aşağıdakilere özellikle dikkat edilmelidir: Lehimleme işlemi sırasında cihaz elektriksiz durumda olmalı ve havya uygun şekilde topraklanmalıdır.
Tüm bileşenlere güç vermeden önce, öncelikle soğutucuyu etkinleştirin, ardından talaşın aşırı ısınmasını ve aşırı yüklenmesini önlemek için kademeli güç verme adımlarıyla ilerleyin.
Garanti Süresi:
Satın alma tarihinden itibaren 1 yıl içinde insan kaynaklı olmayan kusurlar için ücretsiz onarım veya değiştirme. Ücretli bakım hizmetleri 1 yıl sonra verilmektedir.
Ücretsiz Garantinin istisnaları:
Ücretsiz garanti süresi boyunca ürün kalitesi sorunlarından kaynaklanan arızalar için ücretsiz onarım veya değiştirme hizmetleri sağlanacaktır. Ancak Box Optronics, garanti süresi içerisinde aşağıdaki durumlarda ücretsiz onarım hizmetlerini reddetme hakkını saklı tutar:
(1) Doğal faktörlerden (örneğin yıldırım, toz) veya çevresel etkilerden kaynaklanan hasarlar.
(2) Kullanıcının hatalı kullanımından kaynaklanan arızalar.
(3) İnsan hatasından kaynaklanan bariz fiziksel hasar.
(4) İzinsiz sökme, değiştirme veya onarım.
(5) Muhafaza üzerindeki garanti etiketleri değiştirilmiş veya eksik.
(6) Taşıma sırasında hasar veya kayıp.

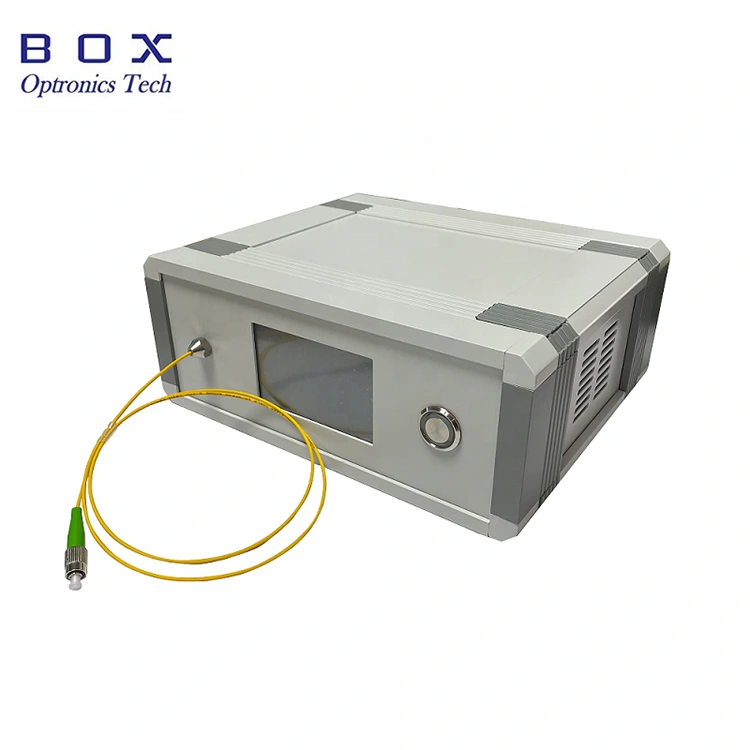

Dokunmatik ekranlı tezgah üstü paketinde mevcuttur; Güç açıldığında hemen ışık yayar.
