Ürün Tanıtımı

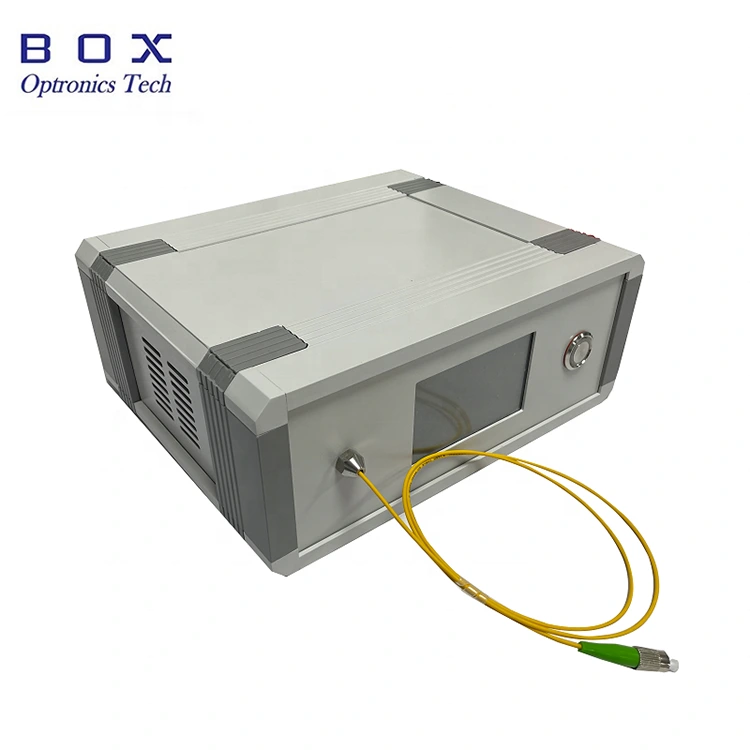

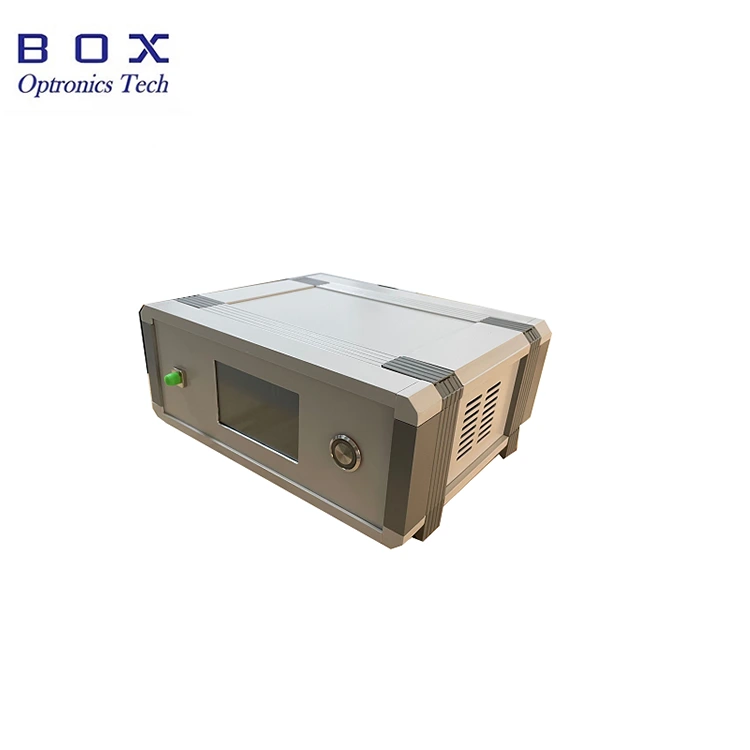

Box Optronics'in 974nm 976nm Pompa Lazer Kaynağı Masaüstü Dokunmatik Ekranlı Paket, gelişmiş bir yarı iletken lazer çipi ve Yüksek güç, yüksek stabilite ve düşük güç elde etmek için özel entegre devre tüketim. 200mW/ 400mW/ 600mW çıkış gücüne sahip lazer kaynağı isteğe bağlı, tek modlu bir fiber veya polarizasyonu koruyan bir çıkış yoluyla sağlanır fiber bağlantısı. Test ve deneylerde yaygın olarak kullanılabilir. optik iletişim, fiber lazer, fiber algılama ve diğer alanlar. Yöntem kullanımı basit, istikrarlı ve güvenilirdir.

Ürün Özellikler

Ürün Özellikleri

● LCD durum ekranı.

● Güç ve spektral kararlılık;

● Yerleşik sürücü; açıldığında ışık yayar.

Ürün Uygulamaları

● Doğrusal olmayan optik araştırması;

● EDFA Erbiyum katkılı fiber amplifikatör;

● Fiber lazer pompalama.

Ürün Detayları

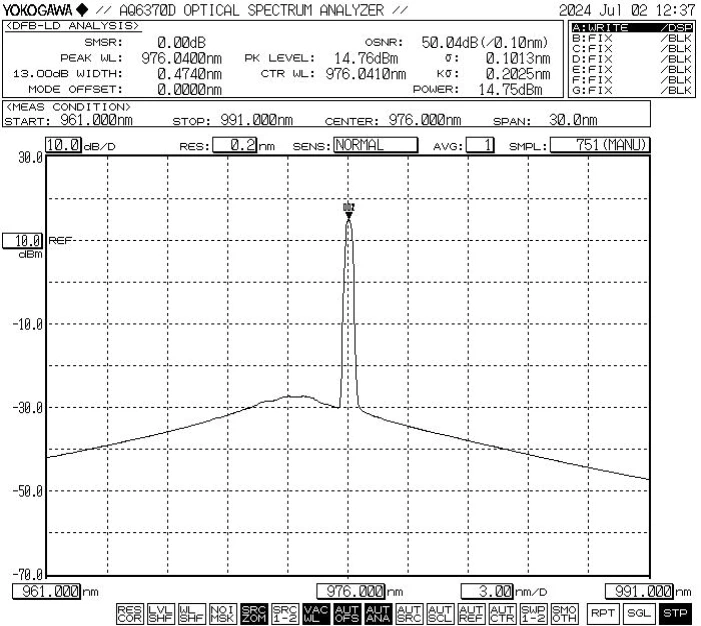

● Tipik spektrum: 976nm, WL toleransı +/-1nm.

● Standart Aksesuarlar

Operasyon Adımları

Adım 1.Açma ve montaj:

Lütfen montajdan önce aksesuarların eksiksiz olup olmadığını kontrol edin.

Adım 2. Güç kaynağını bağlayın:

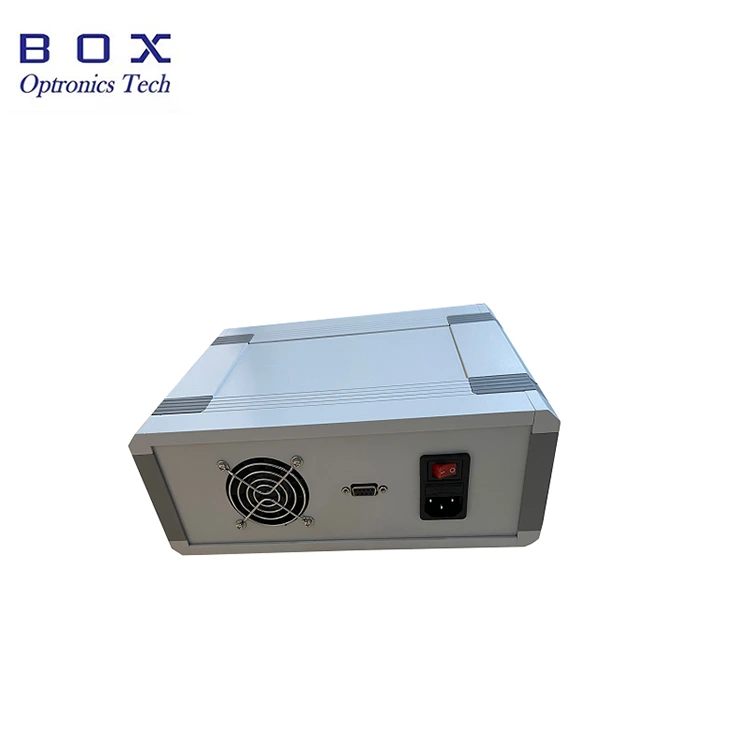

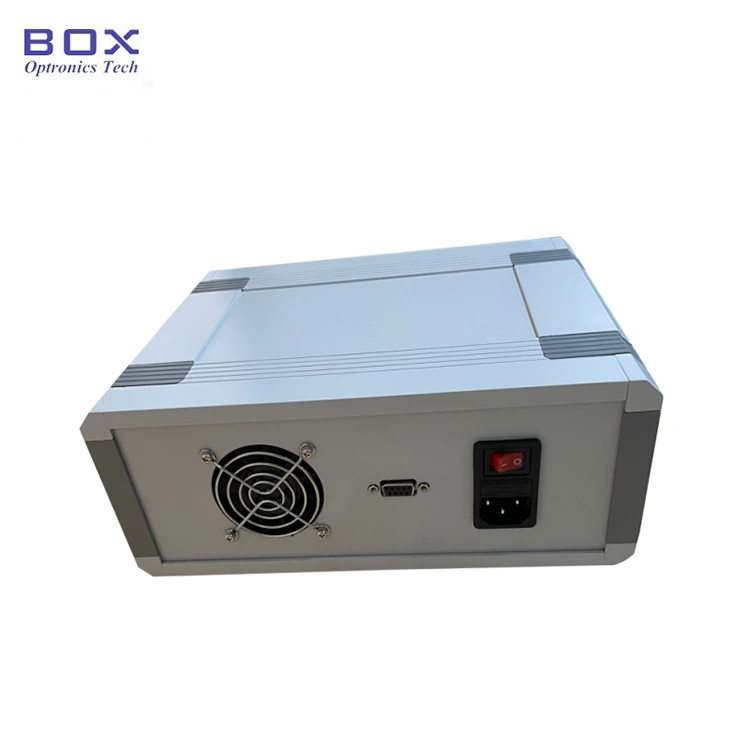

Güç kablosunu kasanın güç kablosu yuvasına takın arka panele takın ve güç kaynağını bağlayın.

Adım 3. Çıkış fiberinin bağlanması: Fiber konnektör veya flanştaki toz kapağını kontrol edin, fiber uç yüzeyini kontrol edin ve Fiberi bağlayın veya fiberi test edilecek cihaza veya güç ölçere ekleyin Kirlilik ve hasar olmadığını doğruladıktan sonra.

Setp4.Işık kaynağını açın:

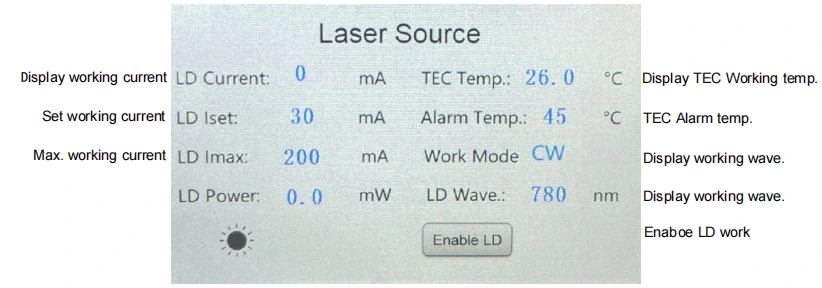

Arkadaki güç anahtarını açın. Not: Şu anda, çalışma akımı ve güç değerleri son işlemde ayarlanan parametrelerdir. kapatma. Bunları ayarlamanız gerekiyorsa, bunlara dokunabilir ve değiştirebilirsiniz. LCD ekran. Uygun çalışma akımını ayarladıktan sonra lazeri etkinleştirin “LD'yi Etkinleştir” anahtarı aracılığıyla çıkış.

Step5.Shutdown

Kullanımdan sonra ön paneli kapatın “etkinleştirin” Lazer çıkışını kapatmak ve güç anahtarını kapatmak için LD” bağlantısını kesin. güç kablosu.

Sipariş verme bilgi

örneğin: BLD-976-6HSM-FA-BP1

(Sipariş bilgileri: 976nm Pompa Lazer Kaynaklı Masaüstü Paketi Dokunmatik Ekran, 600mW çıkış gücü, SM Hi1060 fiber, FC/APC konnektörlü, 1064 nm yansıyan ışığa karşı koruma, Masaüstü paketi).

*Bir pompa koruyucusu ile donatılmıştır, çıkış gücü zayıflaması %10–15'tir.

Diğer özelleştirilmiş gereksinimler için lütfen iletişime geçin: sales06@boxoptronics.com

Veri Sayfası ve Test sayfası

Veri Sayfası

Test sayfası

Teklif şartları ve ödeme

● Fiyat teklifi şartları

(1) EXW:

DHL/UPS/FedEx hesabınız varsa Box Optronics şunu kullanmanızı önerir: EXW. Hesabınız üzerinden gönderim yapıyoruz; nakliye ücretini talep etmiyoruz.

(2) DAP:

Hesabınız yoksa, lütfen nakliye ücretini önceden ödeyin. ürünler.

● Ödeme koşulları

PayPal ve T/T mevcuttur.

Kurşun zamanı

Üretim yaklaşık 10 iş günü sürer. (Eğer bazı varsa stokta, daha hızlı sevk edilecektir.)

Uluslararası lojistik 3-5 iş günü sürebilir.

Operasyon Notları ve Bakım

● Başlatırken öncelikle güç anahtarının ve düğme anahtarının açık olduğundan emin olun. kapalı olduğundan emin olun ve ardından güç kaynağını bağlayın. Kapatırken önce onaylayın LD kapatma anahtarını devre dışı bırakın, ardından düğme anahtarını kapatın ve ardından bağlantıyı kesin güç kaynağı. Ekipman çalışırken güç kaynağını doğrudan kesmeyin. çalışıyor.

● Fiber optik konnektörü bağlamadan önce, onu bir bezle silin. tozsuz ayna kağıdı ve optik fiber ucuyla işbirliği yaptığınızdan emin olun. gözlemlemek için yüz dedektörü. Temizliği onayladıktan sonra, flanş; fiber optik konektörün uç yüzü yanabilir. lazer bağlanır. Flanşı bağlarken, orada olduğundan emin olunmalıdır. hafif bir işlem değildir. Kullanılmadığı zaman lütfen toz kapağını kapatın. optik fiber konektörü.

● Fiber optik konektörün uç yüzünün yanmasını önlemek için toz, ön taraftaki fiber optik konektörü sık sık takıp çıkarmayın paneli.

● Lütfen nem direncine dikkat edin ve kuru bir yere koyun. yer.

Kalite Güvencesi ve Satış Sonrası Hizmet

● Garanti Süresi:

İnsan kaynaklı olmayan kusurlar için 1 saat içinde ücretsiz onarım veya değiştirme satın alma tarihinden itibaren yıl. Ücretli bakım hizmetleri 1 yıl sonra verilmektedir.

● Ücretsiz Garanti Kapsamında İstisnalar:

Ücretsiz garanti süresi boyunca ücretsiz onarım veya değiştirme hizmetleri Ürün kalitesi sorunlarından kaynaklanan arızalar için sağlanacaktır. Ancak Kutu Optronics aşağıdaki durumlarda ücretsiz onarım hizmetlerini reddetme hakkını saklı tutar: garanti süresi içindeki durumlar:

(1) Ürünün doğal faktörlerden dolayı hasar görmesi veya hasar görmesi veya çevresel etkiler (elektrik çarpması, toz);

(2) Kullanıcının standart dışı kullanımı nedeniyle ürünün hasar görmesi;

(3) Üründe bariz insan yapımı hasar var;

(4) Ürün sökülür, değiştirilir veya onarılır. şirketin yetkilendirilmesi;

(5) Işık kaynağı muhafazasının garanti etiketi etiketi değiştirilmiş veya eksik;

(6) Ürünün nakliye sırasında hasar görmesi veya kaybolması.
