Ürün Tanıtımı

Dahili Sürücülü 980nm Pompa Diyot Lazer Modülü Devreler optik iletişim, fiber amplifikasyonu için özel olarak tasarlanmıştır. ve Doğrusal olmayan optik araştırması. Bir lazer çipini, sürücü devresini entegre eder, sıcaklık kontrol koruma ünitesi ve fiber çıkış yapısı bir arada harici sürücü gereklidir, tak ve çalıştır. 200mW/ 400mW/ 600mW mevcuttur. SM fiber ve PM fiber isteğe bağlıdır. 1 yıl garanti. Lazer kaynağını kullanırken Modülü uzun süre kullanacaksanız, ısı yayılımını dikkate aldığınızdan emin olun. Yerleştirin Bir ısı emici üzerindeki modül.

Ürün Özellikler

Ürün Özellikleri

● Dahili entegre sürücü devreleri, harici yok sürücü panosu gerekli.

● Entegrasyona uygun kompakt ve küçük boyut ve kolay kurulum.

● Güç ve spektral kararlılık.

● İletişim arayüzü uyumludur.

Ürün Uygulamaları

● Fiber amplifikatörler (EDFA) için pompa kaynağı.

● Lazer algılama ekipmanı.

● Optik fiber iletişim iletimi sistemler.

● Biyolojik tespit.

Ürün Detayları

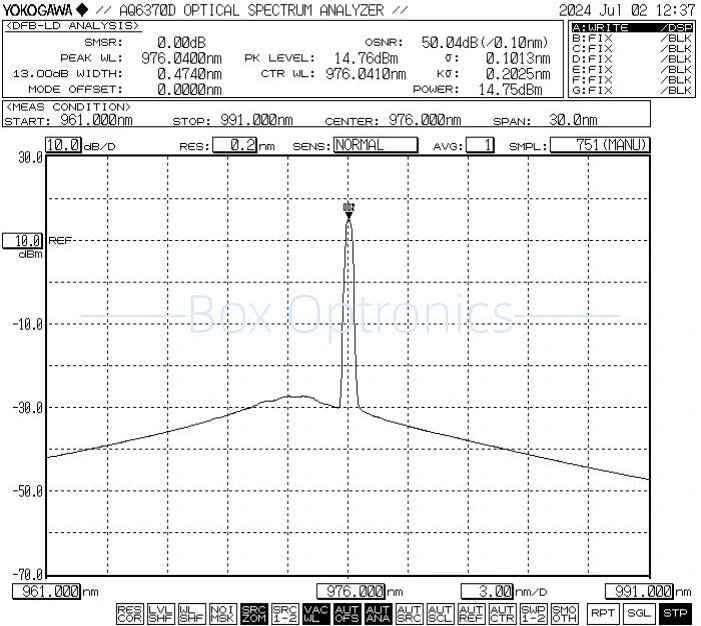

● Tipik spektrum: 976nm

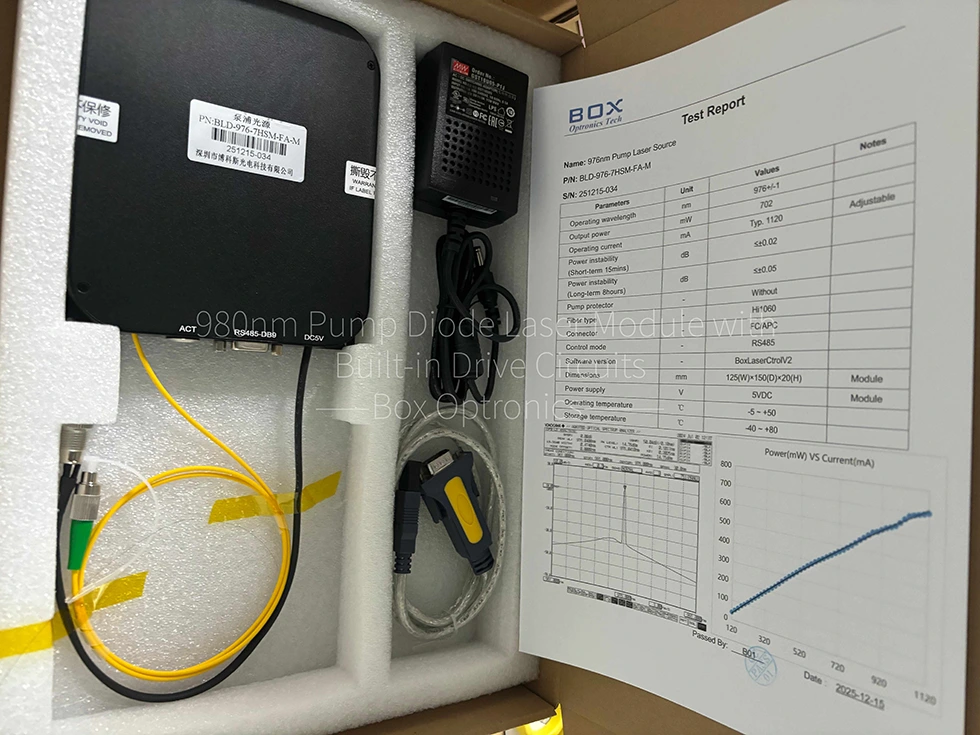

● Standart Aksesuarlar

Operasyon Adımları

Adım 1. Paketin Açılması: Montajdan önce kontrol edin Pompa lazer kaynak modülü, USB dahil tüm aksesuarların eksiksiz olup olmadığı veri kablosu, güç adaptörü, test raporu vb.

Adım 2.Güç kaynağı: DC'ye bağlı anahtarlamalı güç kaynağı veya güçlerini karşılayan düzenlenmiş bir güç kaynağı tedarik gereksinimleri. Yalnızca orijinal uyumlu güç adaptörünü kullanın (DC5V veya DC12V). Uygun olmayan güç adaptörleri ışık kaynağına zarar verebilir. (Güç adaptörü yerel voltaj standartlarına göre sağlanır.)

Adım 3. Çıkış fiberinin bağlanması: Fiber konnektör veya flanştaki toz kapağını kontrol edin, fiber uç yüzeyini kontrol edin ve Fiberi bağlayın veya fiberi test edilecek cihaza veya güç ölçere ekleyin Kirlilik ve hasar olmadığını doğruladıktan sonra.

Setp4.Ana bilgisayara bağlanın: Kullan 980nm Pompa Diyot Lazer Modülünü bağlamak için USB-RS485 DB9 Veri Kablosunu Yerleşik Sürücü Devreleri ve bilgisayar; bilgisayarın ilk önce bir yükleme yapması gerekir USB-RS485 seri bağlantı noktası veri kablosunu tanımlamak için özel seri bağlantı noktası sürücüsü, aksi takdirde ana bilgisayar yazılımı ve ışık kaynağı modülü bağlanamaz. doğru şekilde bağlanmış ve iletilmiştir. Lütfen sürücü için Box Optronics'e danışın.

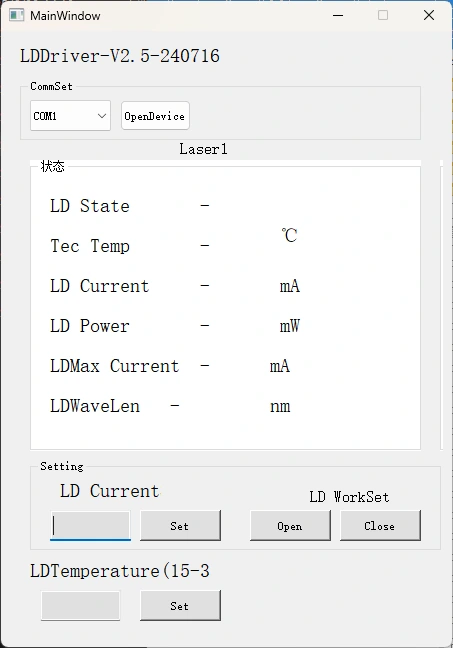

Adım 5.Kontrol yazılımı: Box Optronics, seri komut veya PC yazılımını sağlar. 980nm Pompa Diyot Lazer Modülünün LD akımını ve LD sıcaklığını kontrol edin Dahili Sürücü Devreleri ile. Doğru bağlantı noktasını seçin, akımı ayarlayın ve sıcaklığı seçin ve ardından aç düğmesine tıklayın. (Hasarı önlemek için sürücüyü yükseltin İlk çalıştırmada akım yavaş. Hemen tam akım uygulamayın.)

Adım 6. Kullanımdan sonra kapat düğmesine tıklayın, güç kaynağını kapatın ve bağlantıyı kesin. fiber bağlantısı.

Sipariş bilgileri

örneğin: BLD-976-6HSM-FA-MP1

(Sipariş bilgisi: Dahili 980nm Pompa Diyot Lazer Modülü Sürücü Devreleri, 976 nm, 600 mW çıkış gücü, SM Hi1060 fiber, FC/APC ile konnektör, 1064 nm yansıyan ışığa karşı koruma, modül paketi).

*Bir pompa koruyucusu ile donatılmıştır, çıkış gücü zayıflaması %10–15'tir.

Diğer özelleştirilmiş gereksinimler için lütfen iletişime geçin: sales06@boxoptronics.com

Veri Sayfası ve Test sayfası

Veri Sayfası

Test sayfası

Teklif şartları ve ödeme

● Fiyat teklifi şartları

(1) EXW:

DHL/UPS/FedEx hesabınız varsa Box Optronics şunu kullanmanızı önerir: EXW. Hesabınız üzerinden gönderim yapıyoruz; nakliye ücretini talep etmiyoruz.

(2) DAP:

Hesabınız yoksa, lütfen nakliye ücretini önceden ödeyin. ürünler.

● Ödeme koşulları

PayPal ve T/T mevcuttur.

Kurşun zamanı

Üretim yaklaşık 10 iş günü sürer. (Eğer bazı varsa stokta, daha hızlı sevk edilecektir.)

Uluslararası lojistik 3-5 iş günü sürebilir.

Operasyon Notları ve Bakım

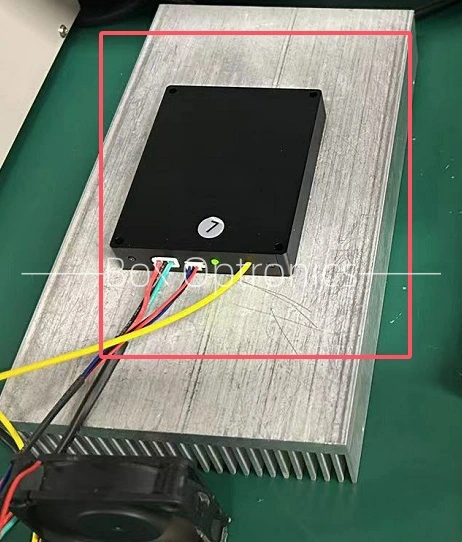

● Işık kaynağı modülünü uzun süre kullanırken mutlaka Modülü bir ısı kaynağına monte ederek ısı dağılımını ve havalandırmayı göz önünde bulundurun lavabo.

● Başlatırken öncelikle hem güç anahtarının hem de güç anahtarının açık olduğundan emin olun. anahtar anahtarı "kapalı" konumdadır, ardından güç kaynağını bağlayın. Kapatırken önce anahtarı kapatın; göstergesine kadar bekleyin Güç kaynağının bağlantısını kesmeden önce ışık söndü. Asla doğrudan Ekipman çalışırken elektriği kesin.

● Fiber konnektörlerin sık sık takılıp çıkarılmasından kaçının. toz birikmesi ve uç yüzey hasarı.

● Fiber konektörlerini tüy bırakmayan bir bezle temizleyin ve bir Bağlantıdan önce fiber uç yüz dedektörü. Fiberleri her zaman bağlayın/bağlantısını kesin Uç yüzün yanmasını önlemek için güç olmadan. Kullanılmayan konektörleri toz kapakları ile kapatın.

● Ekipmanı kuru ve nemsiz bir ortamda saklayın.

Kalite Güvencesi ve Satış Sonrası Hizmet

● Garanti Süresi:

İnsan kaynaklı olmayan kusurlar için 1 saat içinde ücretsiz onarım veya değiştirme satın alma tarihinden itibaren yıl. Ücretli bakım hizmetleri 1 yıl sonra verilmektedir.

● Ücretsiz Garanti Kapsamında İstisnalar:

Ücretsiz garanti süresi boyunca ücretsiz onarım veya değiştirme hizmetleri Ürün kalitesi sorunlarından kaynaklanan arızalar için sağlanacaktır. Ancak Kutu Optronics aşağıdaki durumlarda ücretsiz onarım hizmetlerini reddetme hakkını saklı tutar: garanti süresi içindeki durumlar:

(1) Doğal faktörlerin (örneğin yıldırım, toz) neden olduğu hasarlar veya çevresel etkiler.

(2) Kullanıcının hatalı kullanımından kaynaklanan arızalar.

(3) İnsan hatasından kaynaklanan bariz fiziksel hasar.

(4) İzinsiz sökme, değiştirme veya onarım.

(5) Muhafaza üzerindeki garanti etiketleri değiştirilmiş veya eksik.

(6) Nakliye sırasında hasar veya kayıp.

*ısı dağılımı uzun süreli kullanım için
