1457nm Raman Pompa Lazer Kaynağı

İçindekiler

1. Giriş 1457nm Raman Pompa Lazer Kaynağı

2. Teknik Özellikler

3. Ürün Özellikleri

4. Tipik Uygulamalar

5. Standart Aksesuarlar

6. Güvenli Kullanım Kılavuzu

7. Sipariş Bilgileri

8. Veri Sayfası ve Test Sayfası

9. Teklif şartları ve ödeme

10. Teslim süresi

11. Çalıştırma Notları ve Bakım

12. Kalite Güvencesi ve Satış Sonrası Hizmet

Ürün Tanıtımı

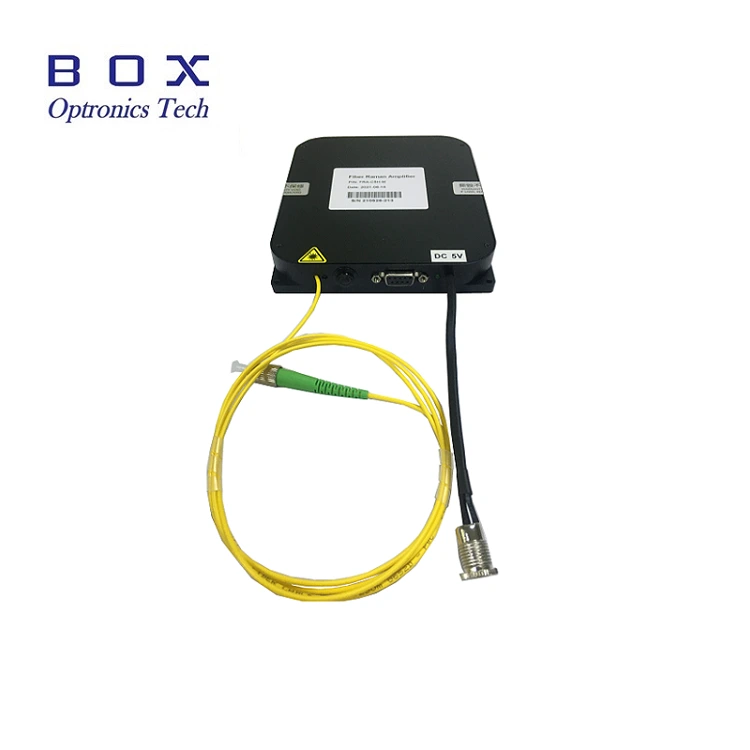

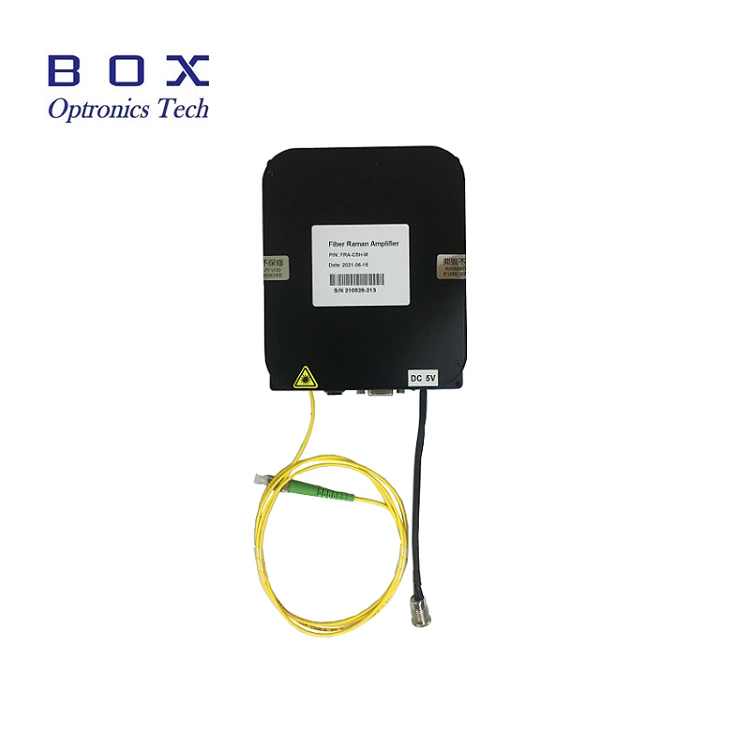

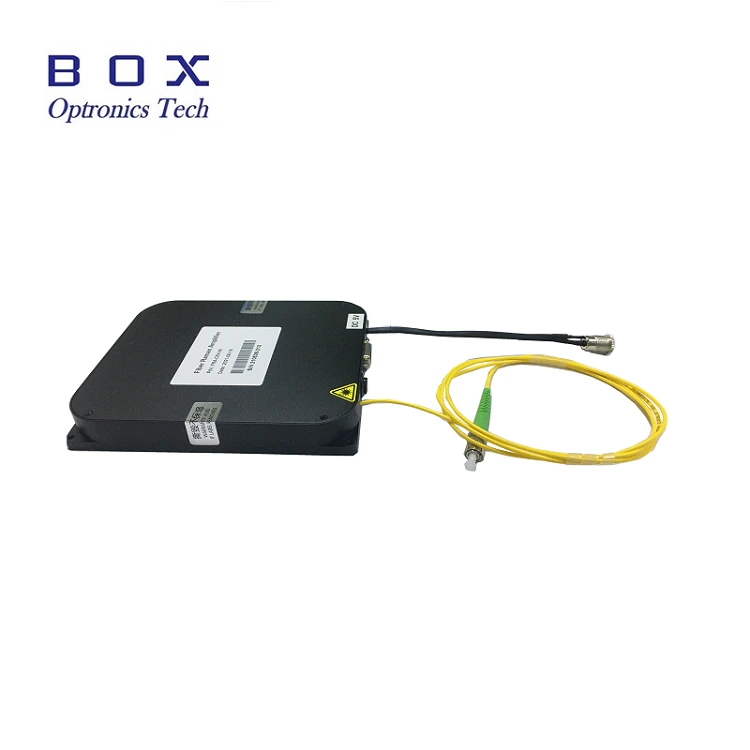

Bu, fiber içeren bir 1457nm Raman Pompa Lazer Kaynağıdır. Raman fiber amplifikatör ve Er katkılı fiber amplifikatör için tasarlanmış Bragg ızgarası, profesyonelce tasarlanmış bir sürücü devresi ve güvenliği sağlamak için TEC kontrolü Lazerin çalışması, kararlı çıkış gücü ve spektrum. Sağlanabilir RS-485 iletişim arayüzüne sahip bir masaüstü veya modüler pakette ve Sistem entegrasyonu için izleme yazılımı. 400mW yüksek çıkış gücü. Lütfen kullanın Nominal voltaj, kontrol sıcaklığı ve nem ile iyi ısı sağlar Dağılım, çıkışın aşırı yüklenmesini ve kirlenmeyi önleyin.

Ürün Özellikler

Ürün Özellikleri

● 400 mW Yüksek çıkış gücü;

● Güç ve spektral kararlılık;

● DB9 Kolay entegrasyon için dişi (RS485) iletişim.

 Ürün Uygulamaları

● Raman fiber amplifikatör;

● EDFA Er-düşürülmüş fiber amplifikatör.

Ürün Ayrıntılar

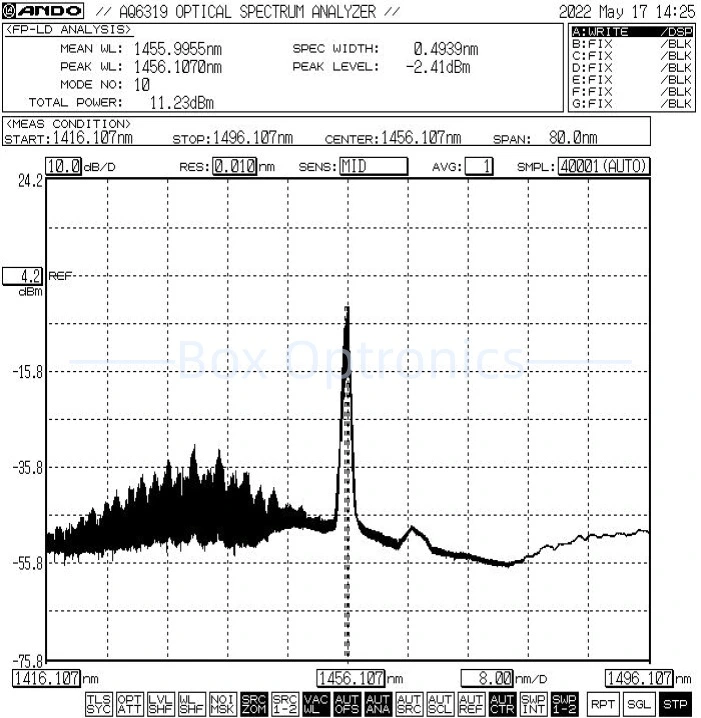

● Tipik spektrum: 1457nm, +/-1 tolerans.

● Standart Aksesuarlar

Operasyon Adımlar

Adım 1. Paketin Açılması: Montajdan önce kontrol edin Pompa Lazer kaynak modülü, USB dahil tüm aksesuarların eksiksiz olup olmadığı veri kablosu, güç adaptörü, test raporu vb.

Adım 2.Güç kaynağı: DC'ye bağlı anahtarlamalı güç kaynağı veya güçlerini karşılayan düzenlenmiş bir güç kaynağı tedarik gereksinimleri. Yalnızca orijinal uyumlu güç adaptörünü kullanın (DC5V veya DC12V). Uygun olmayan güç adaptörleri ışık kaynağına zarar verebilir. (Güç adaptörü yerel voltaj standartlarına göre sağlanır.)

Adım 3. Çıkış fiberinin bağlanması: Fiber konnektör veya flanştaki toz kapağını kontrol edin, fiber uç yüzeyini kontrol edin ve Fiberi bağlayın veya fiberi test edilecek cihaza veya güç ölçere ekleyin Kirlilik ve hasar olmadığını doğruladıktan sonra.

Setp4.Ana bilgisayara bağlanın: Kullan 1457nm Raman Pompa Lazer Kaynağını bağlamak için USB-RS485 DB9 Veri Kablosunu ve bilgisayar; bilgisayarın öncelikle özel bir seri bağlantı noktası sürücüsü yüklemesi gerekir. USB-RS485 seri bağlantı noktası veri kablosunu, aksi takdirde ana bilgisayarı tanımlayın yazılım ve ışık kaynağı modülü doğru şekilde bağlanamıyor ve iletildi. Lütfen sürücü için Box Optronics'e danışın.

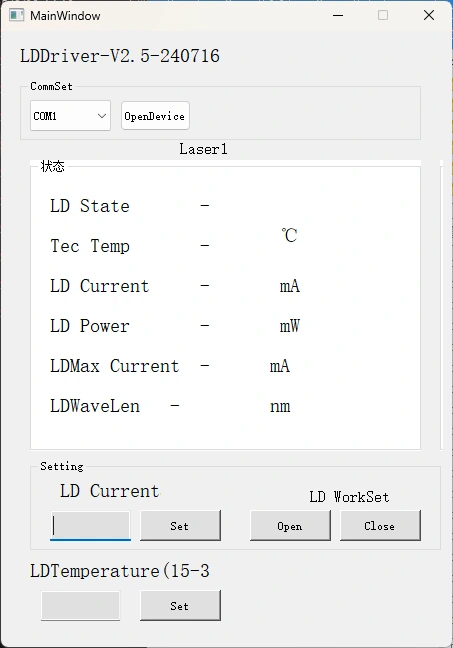

Adım 5.Kontrol yazılımı: Box Optronics, seri komut veya PC yazılımını sağlar. 1457nm Raman Pompa Lazerinin LD akımını ve LD sıcaklığını kontrol edin Kaynak. Doğru bağlantı noktasını seçin, akımı ve sıcaklığı ayarlayın ve ardından öğesine tıklayın. açma düğmesine basın. (Hasarı önlemek için sürücü akımını yavaş yavaş artırın. ilk operasyon. Hemen tam akım uygulamayın.)

Adım 6. Kullanımdan sonra kapat düğmesine tıklayın, güç kaynağını kapatın ve bağlantıyı kesin. fiber bağlantısı.

Sipariş verme bilgi

örneğin: BSLD-1457-4HSM-FA-M

(Sipariş bilgisi: 1457nm Raman Pompa Lazer Kaynağı, 400mW çıkış güç, SMF-28e fiber, FC/APC konektörü, modül paketi ile).

Diğer özelleştirilmiş gereksinimler için lütfen iletişime geçin: sales06@boxoptronics.com

Veri Sayfası ve Test Sayfası

Veri Sayfası

Test sayfası

Teklif şartları ve ödeme

● Fiyat teklifi şartları

(1) EXW:

DHL/UPS/FedEx hesabınız varsa Box Optronics şunu kullanmanızı önerir: EXW. Hesabınız üzerinden gönderim yapıyoruz; nakliye ücretini talep etmiyoruz.

(2) DAP:

Hesabınız yoksa, lütfen nakliye ücretini önceden ödeyin. ürünler.

● Ödeme koşulları

PayPal ve T/T mevcuttur.

Kurşun zamanı

Üretim için yaklaşık 10-15 iş günü sürer. (Varsa Bazıları stokta mevcut, daha hızlı gönderilecektir.)

Uluslararası lojistik 3-5 iş günü sürebilir.

Operasyon Notları ve Bakım

● Fiber optiğin sık sık takılması veya çıkarılması önerilmez. Tozu önlemek için hem giriş hem de çıkış uçlarında konektörler kirlenme (bu da ekleme kaybının artmasına neden olabilir) veya Fiber konektörün uç yüzleri.

● Fiber konektörlerini tüy bırakmayan bir bezle temizleyin ve bir Bağlantıdan önce fiber uç yüz dedektörü. Fiberleri her zaman bağlayın/bağlantısını kesin Uç yüzün yanmasını önlemek için güç olmadan. Fiber optik konektörler şöyle olmalıdır: toz kapakları ile kapatılmıştır.

● Çıkış fiberinin başka bir fibere bağlanması gerekiyorsa, füzyon birleştirici kullanılması önerilir.

● Lütfen nem, toz ve korozyona karşı önlem alın; mağaza kuru bir yerde.

Kalite Güvencesi ve Satış Sonrası Hizmet

● Garanti Süresi:

İnsan kaynaklı olmayan kusurlar için 1 saat içinde ücretsiz onarım veya değiştirme satın alma tarihinden itibaren yıl. Ücretli bakım hizmetleri 1 yıl sonra verilmektedir.

● Ücretsiz Garanti Kapsamında İstisnalar:

Ücretsiz garanti süresi boyunca ücretsiz onarım veya değiştirme hizmetleri Ürün kalitesi sorunlarından kaynaklanan arızalar için sağlanacaktır. Ancak Kutu Optronics aşağıdaki durumlarda ücretsiz onarım hizmetlerini reddetme hakkını saklı tutar: garanti süresi içindeki durumlar:

(1) Doğal faktörlerin (örneğin yıldırım, toz) neden olduğu hasarlar veya çevresel etkiler.

(2) Kullanıcının hatalı kullanımından kaynaklanan arızalar.

(3) İnsan hatasından kaynaklanan bariz fiziksel hasar.

(4) İzinsiz sökme, değiştirme veya onarım.

(5) Muhafaza üzerindeki garanti etiketleri değiştirilmiş veya eksik.

(6) Nakliye sırasında hasar veya kayıp.
