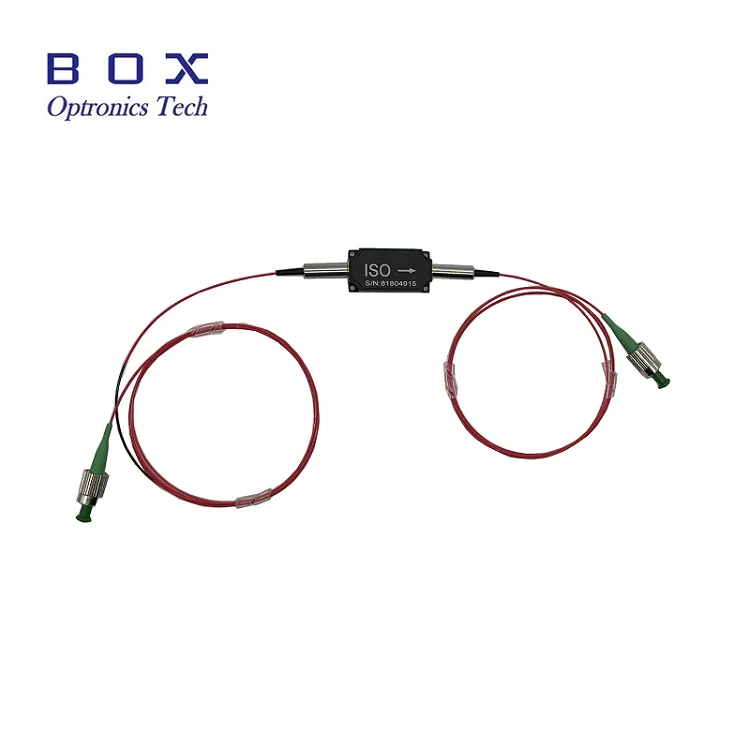

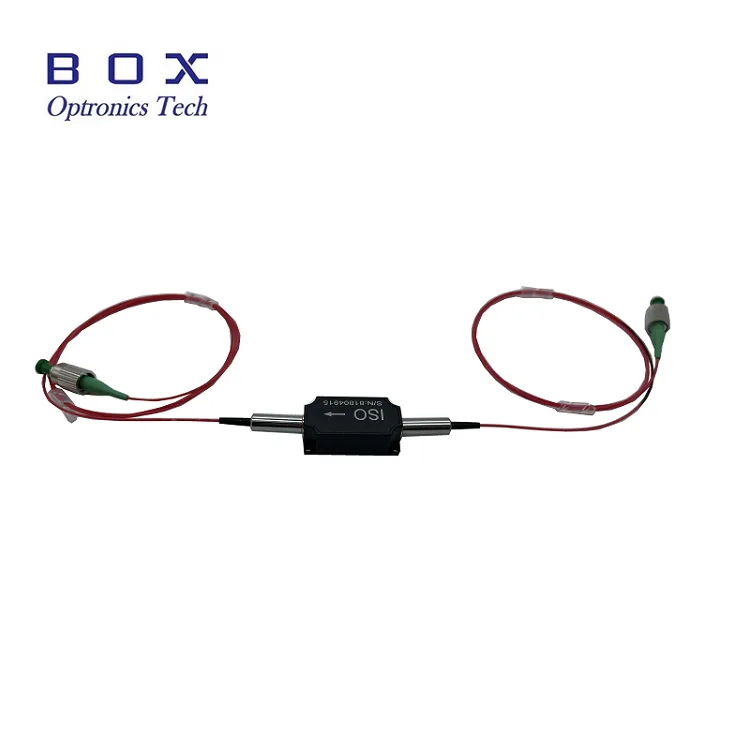

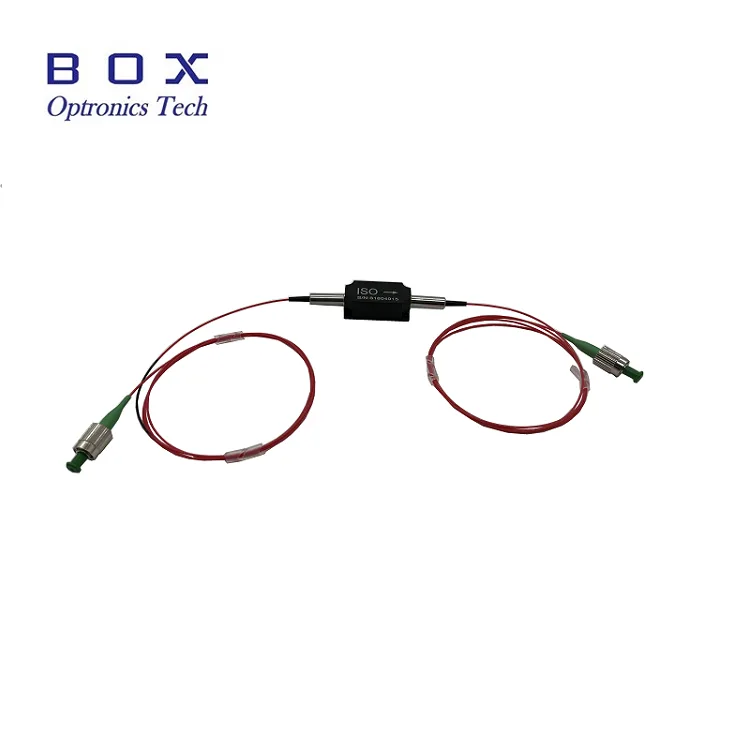

Box Optronics, optik sistemleri zararlı geri yansımalardan korumak için tasarlanmış pasif bir optik bileşen olan 850nm Yüksek Güçlü Optik İzolatörü sağlar. Bu yüksek performanslı izolatör, 35dB'ye kadar olağanüstü izolasyona, tipik olarak 0,8dB'lik ultra düşük ekleme kaybına sahiptir ve 500 mW/1W/5W/10W ortalama güce kadar yüksek güç kullanımını destekler.
780HP fiber pigtaillere sahip 58x28x26 mm'lik kompakt bir pakette yer alan bu izolatör, zorlu uygulamalar için olağanüstü güvenilirlik ve stabilite sunar. Fiber lazerler, OCT sistemleri, optik amplifikatörler veya test cihazları için Box Optronics, sıkı kalite kontrol ve küresel teknik destekle desteklenen yüksek kaliteli izolatörler sağlar.
● Yüksek izolasyon: 35dB'ye kadar tipik tepe izolasyonu
● Düşük ekleme kaybı: 0,8dB tipik, 1,2dB maksimum
● Yüksek geri dönüş kaybı: 45dB
● Polarizasyonu koruyan versiyonlar için yüksek yok olma oranı
● Yüksek güç kullanımı: 500 mW/1W/5W/10W ortalama güç
● Düşük polarizasyona bağlı kayıp (PDL): <0,15dB
● Kompakt ve sağlam paket tasarımı
● SM fiber/ PM fiber/ veya diğer fiber örgüler
● Yüksek güvenilirlik ve uzun vadeli istikrar
● Geniş çalışma sıcaklığı aralığı: -40°C ila +85°C
● Optik test ve ölçüm araçları
● 840nm/850nm Optik Koherens Tomografi (OCT) sistemleri
● 850nm fiber lazer sistemleri ve tohum kaynakları
● Fiber optik algılama sistemleri (interferometrik algılama)
● Araştırma ve geliştirme laboratuvarları
● Biyomedikal görüntüleme ve teşhis
|
Parametre |
Birim |
Değer |
|
Merkez dalga boyu |
nm |
850 |
|
Çalışma dalga boyu aralığı |
nm |
±50 |
|
Tip. 23°C'de en yüksek izolasyon |
dB |
35 |
|
Min. 23°C'de izolasyon |
dB |
25 |
|
Tip. 23°C'de ekleme kaybı |
dB |
0.8 |
|
23°C'de Maks. Ekleme kaybı |
dB |
1.2 |
|
Maks. 23°C'de polarizasyona bağlı kayıp, yalnızca PI için |
dB |
0.15 |
|
Min.Geri dönüş kaybı (Giriş/Çıkış) |
dB |
45 |
|
Maks. ortalama optik güç |
W |
0,5,1,2,5,10 |
|
Maks. tepe gücü (ns darbe) |
kW |
1,5,10 |
|
Parametre |
Birim |
Değer |
|
Elyaf türü |
- |
780HP |
|
Maks. çekme yükü |
N |
5 |
|
Paket boyutları |
mm |
58×28×26 |
|
Çalışma sıcaklığı |
°C |
-40~+85 |
|
Depolama sıcaklığı |
°C |
0~+70 |

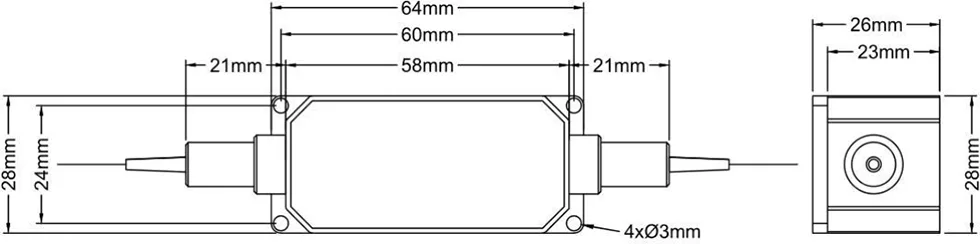

İzolatör, aşağıdaki boyutlara (birim: mm) sahip kompakt, sağlam bir plastik muhafaza içinde paketlenmiştir:
850nm yüksek güçlü fiber bağlantılı optik izolatör, fiber tabanlı sistemlerde geri yansımaları engellerken ileri optik sinyallerin geçmesine izin veren, karşılıklı olmayan ışık iletimi sağlayan pasif bir optik bileşendir.
Cihaz, polarizasyon optikleriyle birleştirilmiş Faraday dönme efektini temel alır ve hem Tek Modlu Fiber (SMF) hem de Polarizasyon Bakımı Fiber (PMF) versiyonlarında mevcuttur ve farklı optik sistemlere esnek entegrasyon sağlar.
● İleri yön: Işık minimum ekleme kaybıyla geçer
● Ters yön: Geriden yansıyan ışık, yüksek izolasyonla engellenir
● Lazer diyotları ve amplifikatörleri geri yansımanın neden olduğu hasar ve gürültüden korur
● Sistemin kararlılığını artırır ve yoğunluk gürültüsünü (RIN) azaltır
● ✓ Sevkiyattan önce %100 test ile sıkı kalite kontrolü
● ✓ İstikrarlı toplu teslimat özelliği ile rekabetçi fiyatlandırma
● ✓ Dalga boyu, güç ve fiber için esnek özelleştirme seçenekleri
● ✓ 7×24 saat teknik destek ve hızlı yanıt
● ✓ Değerlendirme için örnek testler mevcut
● ✓ DHL, UPS, FedEx ekspres teslimatı ile küresel gönderim
HPIS/HPMIS - XXX -X - X - X - X - XX - XX
|
Alan |
Kod |
Seçenek |
|
Ürün Serisi |
HPIS/HPMIS |
Yüksek güçlü izolatör/yüksek güçlü PM izolatörü |
|
Dalgaboyu |
850, 980, 1030, 1064 nm |
850: 850 nm, 980: 980 nm, 1030: 1030 nm, 1064: 1064 nm |
|
Elyaf türü |
X |
0: SM fiber, 1: PM Panda fiber, S: Belirtilen |
|
Pigtail tipi |
X |
0: 250μm çıplak fiber, 1: 900μm gevşek boru, 3: 3,0 mm gevşek boru |
|
Elyaf uzunluğu |
X |
0: 0,8 m, 1: 1 m |
|
Paket boyutu |
X |
0: 58x28x26mm, S: Belirtilen |
|
Taşıma gücü |
XX |
00: 500mW, 01: 1W, 02: 2W,......, 05: 5W, 10: 10W |
|
Bağlayıcı |
XX |
FA: FC/APC | SA: SC/APC | Diğer: özel istek |
Örnek:HPIS -850 -0 -1 -1 -0 -00- FA
850 nm Yüksek Güçlü Optik İzolatör, SM fiber, 900um gevşek tüp, 1 m fiber uzunluğu, boyut: 58x28x26 mm, 500 mW taşıma gücü, FC/APC konektörü
● Merkez dalga boyu: 850nm, 980nm,1030nm,1064nm, 1310nm, 1550nm
● Güç derecesi: 0,5W, 1W, 2W, 5W, 10W, daha yüksek güç mevcut
● Elyaf türü:780HP,SMF-28, PM1550, diğer özel elyaflar
● Elyaf uzunluğu: 0,5 m, 1 m, 1,5 m, 2 m (özel uzunluklar)
● Helezon tipi: 900um gevşek boru, 3,0 mm gevşek boru, çıplak fiber
● Paket boyutu: Standart veya özel paket boyutları
Özel gereksinimler için lütfen satış ekibimizle iletişime geçin:
E-posta: sales06@boxoptronics.com
Tel: +86-13322933691
Web sitesi: www.boxphotonics.com
Her ünite, ölçülen performans parametrelerini belgeleyen kapsamlı bir test raporuyla birlikte gönderilir. Veri sayfası PDF dosyası ayrıntılı özellikler içerir.
● Her bir üniteye ayrı test raporu dahildir
● EXW (Ex Works): DHL/UPS/FedEx hesabınız varsa önerilir. Hesabınızı kullanarak gönderim yapıyoruz; tarafımızdan herhangi bir nakliye ücreti alınmaz.
● DAP (Yerinde Teslim): Kurye hesabınız yoksa ön ödemeli kargoyla gönderim ayarlayabiliriz.
● Diğer şartlar: Görüşmek için lütfen bizimle iletişime geçin.
● PayPal: Numuneler ve küçük siparişler için hızlı ve güvenli ödeme
● T/T (Banka Havalesi): Normal üretim siparişleri için standart ödeme yöntemi
● Alibaba Ticaret Güvencesi: Çevrimiçi işlemler için alıcı garantisiyle güvenli sipariş koruması
● Esnek Ödeme Koşulları: Uzun vadeli veya stratejik iş ortakları için pazarlık yapılabilir
● Standart üretim: ~10 iş günü
● Özel yapılandırmalar: 15-20 iş günü
● Toplu siparişler: Üretim planı için lütfen iletişime geçin
● Uluslararası gönderim:~3-5 iş günü (DHL/UPS/FedEx express)
● Hızlandırılmış hizmet: Talep üzerine sunulur (ek ücret geçerli olabilir)
Optik izolatörler pasif cihazlar olmasına rağmen performansı ve güvenilirliği korumak için yine de uygun şekilde kullanılması gerekir.
● Kirlenmeyi önlemek için temiz, tüy bırakmayan eldivenlerle tutun
● Temiz, tozsuz bir yüzeyde çalışın
● Fiberin uç yüzlerine doğrudan dokunmaktan kaçının
● Kullanılmadığı zaman konektörlerin üzerinde toz kapakları bulundurun
● Lifin aşırı bükülmesinden kaçının (minimum bükülme yarıçapı: 30 mm)
● Fiber örgülerini çekmeyin veya bükmeyin
● Bağlantıdan önce fiber konnektörleri izopropil alkolle temizleyin
● Konektör kullanılmadığında daima toz kapakları kullanın
● Kullanmadan önce fiberin uç yüzeyinde hasar olup olmadığını inceleyin
● Maksimum çekme yükü değerini aşmayın
● Giriş gücünün nominal maksimum değeri aşmadığından emin olun
● Aşırı yüklenmeyi önlemek için uygun güç izlemeyi kullanın
● Yüksek güç seviyelerinde uygun ısı dağılımına izin verin
● Yüksek güçte sürekli çalışma için ısı emiciye monte edin
● 4 montaj deliğini kullanarak izolatörü güvenli bir şekilde monte edin
● Ek kaybı en aza indirmek için doğru hizalamayı sağlayın
● Fiber bükme yarıçapı için yeterli alana izin verin
● Güvenilirlik için belirtilen sıcaklık aralığında çalışın
● Fiber örgüleri üzerinde mekanik stresten kaçının
Box Optronics, bu ürünün satın alma tarihinden itibaren 12 ay süreyle malzeme ve işçilik açısından kusursuz olacağını garanti eder. Garanti süresi boyunca arızalı ürünleri kendi takdirimize bağlı olarak ücretsiz olarak onarır veya değiştiririz.
Aşağıdaki koşullar ücretsiz garanti kapsamında değildir:
● Doğal faktörlerden (yıldırım, sel vb.) veya çevresel etkilerden kaynaklanan hasarlar
● Kullanıcının hatalı kullanımından veya yanlış kullanımından kaynaklanan arızalar
● İnsan hatasından kaynaklanan bariz fiziksel hasar
● Yetkisiz sökme, değiştirme veya onarım girişimleri
● Gövdedeki değiştirilmiş veya eksik garanti etiketleri
● Sevkiyattan sonra nakliye sırasında hasar veya kayıp
● Maksimum güç değerlerinin veya çalışma koşullarının aşılmasından kaynaklanan hasar
● Hızlı yanıt süresi: iş günlerinde 24 saat içinde
● Uzaktan sorun giderme ve uygulama desteği
● Garanti süresinden sonra ücretli bakım hizmeti mevcuttur
● Özel teknik danışmanlık hizmetleri
