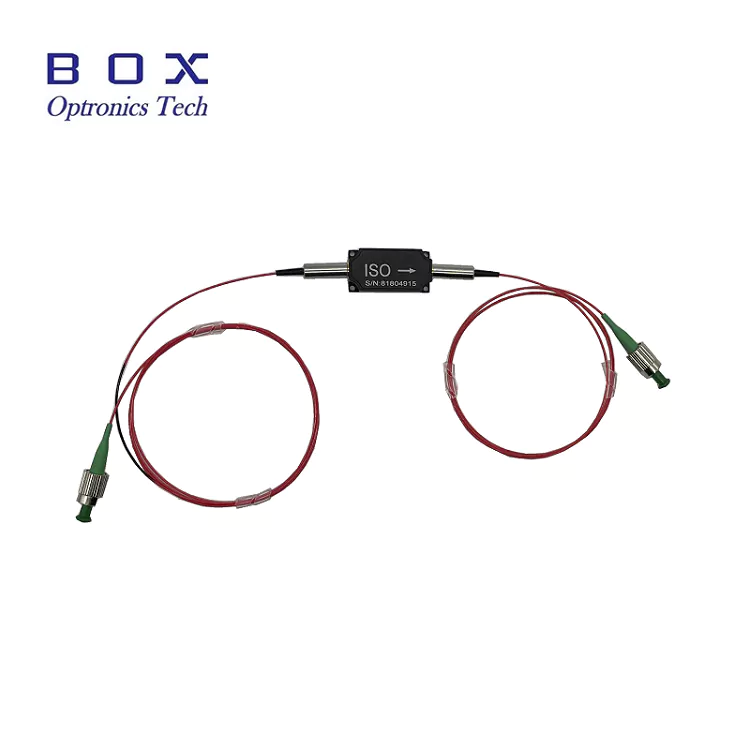

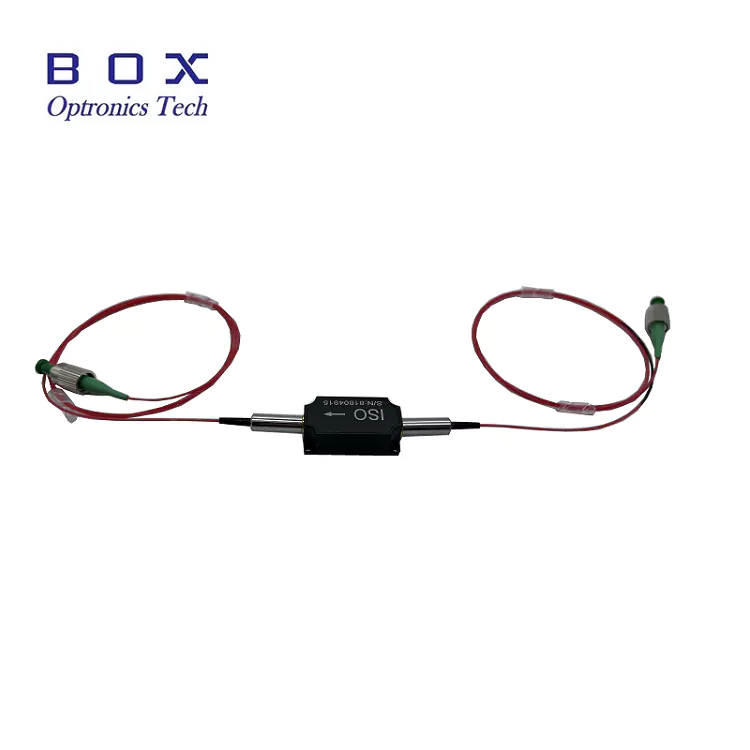

850nm Yüksek Güçlü Sirkülatör

Box Optronics, fiber optik sistemlerde hassas ışık yönü kontrolü için tasarlanmış yüksek performanslı bir pasif optik bileşen olan 850nm Yüksek Güçlü Sirkülatörü sağlar. Bu 3 bağlantı noktalı sirkülatör, mükemmel optik performansı korurken optik sinyalleri bağlantı noktasından bağlantı noktasına sıralı bir şekilde yönlendirerek karşılıklı olmayan iletim sağlar.

1,0dB kadar düşük tipik ekleme kaybına, tipik 25dB yüksek izolasyona ve minimum 45dB yüksek geri dönüş kaybına sahip olan bu sirkülatör, yüksek güçlü 850nm uygulamalar için idealdir. Bağlantı noktaları arasında 500 mW/1W/5W/10W'a kadar toplam ortalama güç kullanımını destekler, bu da onu zorlu fiber lazer ve amplifikatör sistemleri için uygun hale getirir.

780 HP fiber pigtaillere sahip 58×28×26 mm'lik kompakt bir pakette yer alan 850 nm yüksek güçlü sirkülatör, kararlılık ve güvenilir uzun vadeli performans sunar.

Temel Özellikler

• Yüksek izolasyon: 25dB tipik tepe izolasyonu, minimum 22dB

• Düşük ekleme kaybı: 1,0dB tipik, 1,5dB maksimum

• Yüksek geri dönüş kaybı: minimum 45dB (Giriş/Çıkış)

• Düşük polarizasyona bağlı kayıp (PDL): ≤0,15dB

• Yüksek güç kullanımı: 500 mW, 1W, 5W, 10W'a kadar

• Yüksek tepe güç kapasitesi: ns darbeli çalışma için <10kW

• Yüksek karışma bastırma: minimum 45dB

• Kompakt ve sağlam paket tasarımı: 58×28×26mm

• Yüksek güçlü uygulamalar için 780 HP'lik fiber pigtailler

• Mükemmel güvenilirlik ve uzun vadeli istikrar

• 3 portlu karşılıklı olmayan ışık iletimi

• Geniş çalışma sıcaklığı aralığı: +10°C ila +50°C

Tipik Uygulamalar

• Fiber optik algılama sistemleri

• Fiber optik enstrümantasyon ve test ekipmanı

• 850nm fiber lazer sistemleri

• Biyomedikal görüntüleme ve OCT sistemleri

• Araştırma ve geliştirme laboratuvarları

• Dağıtılmış geri bildirim (DFB) lazer koruması

Teknik Özellikler

Optik Özellikler (T=25°C)

Mekanik ve Çevresel Özellikler

*Not: Yukarıdaki özellikler konnektörsüz cihazlar içindir. Konektörlü cihazlar için işleme gücü 1W ile sınırlıdır, ekleme kaybı 0,3dB daha yüksek, geri dönüş kaybı 5dB daha düşük ve sönme oranı 2dB daha düşüktür.

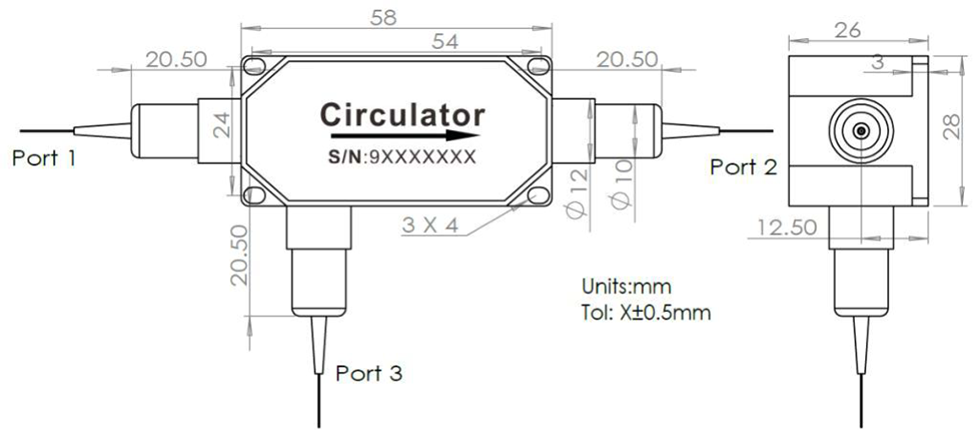

Paket Ölçüleri

850nm Yüksek Güçlü Sirkülatör, aşağıdaki boyutlara (birim: mm) sahip kompakt, sağlam bir muhafaza içinde paketlenmiştir:

• Paket boyutu: 58 × 28 × 26 mm

• Fiber örgülü 3 bağlantı noktalı yapılandırma

• Güvenli kurulum için 4 montaj deliği

• Tolerans: ±0,5 mm

Bağlantı Noktası Yapılandırması

Bu 3 bağlantı noktalı optik sirkülatör, 1 → 2 → 3 → 1 dizisinde tek yönlü optik sinyal yönlendirmesine olanak tanır:

• Bağlantı Noktası 1 → Bağlantı Noktası 2: Düşük ekleme kaybı ileri iletim

• Bağlantı Noktası 2 → Bağlantı Noktası 3: Geri saçılan/yansıyan sinyallerin yönlendirilmesi

• Bağlantı Noktası 3 → Bağlantı Noktası 1: Ters yollarda yüksek izolasyonu korurken sirkülasyon döngüsünü tamamlayan ileri iletim

Cihaz, yönlü sinyal yayılımını ve bitişik olmayan bağlantı noktaları arasında etkili izolasyonu sağlamak için karşılıklı olmayan bir optik tasarım kullanır; bu da onu fiber algılama, lazer koruması ve optik ölçüm sistemleri için ideal kılar.

Çalışma Prensibi

850nm yüksek güçlü optik sirkülatör, optik sinyalleri sıralı 1 → 2 → 3 → 1 yönde yönlendiren, fiber optik sistemlerde yönlü sinyal yönetimine olanak tanıyan, pasif, çok bağlantı noktalı, karşılıklı olmayan bir cihazdır.

Cihaz, polarizasyona bağlı optik yönlendirme bileşenleriyle birleştirilmiş Faraday dönme efektine dayanmaktadır.

Çalışma prensibi:

•Faraday Rotator: yayılma yönünden bağımsız olarak sabit, karşılıklı olmayan bir polarizasyon rotasyonu (tipik olarak 45°) sağlar

• Polarizasyon yönlendirme optiği: polarizasyon durumuna dayalı doğrudan optik sinyaller

•Karşılıksız iletim: ters yayılma yolları arasında yüksek izolasyonla yönlü sinyal yönlendirmesini sağlar

Anahtar işlevler:

• İleri ve geri yayılan optik sinyalleri ayırır

•Lazer kaynaklarını geri yansımalardan korur

•Fiber optik algılama ve lazer sistemlerinde çift yönlü çalışmayı mümkün kılar

•Ölçüm ve algılama mimarilerinde sinyal yönlendirmeyi destekler

Neden Box Optronics'i Seçmelisiniz?

• Sevkiyattan önce %100 test ile sıkı kalite kontrol

• İstikrarlı toplu teslimat kapasitesiyle rekabetçi fiyatlandırma

•Dalga boyu, güç, fiber ve konektörler için esnek özelleştirme seçenekleri

•7×24 saat teknik destek ve hızlı yanıt

• Değerlendirme için örnek testler mevcuttur

•DHL, UPS ve FedEx ekspres teslimatıyla dünya çapında gönderim

Sipariş Bilgileri

Model Adlandırması

HPCIR - XXX - X - X - X - X - XX - XX

Örnek: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

850nm Yüksek Güçlü Sirkülatör, 780 HP fiber, 900μm gevşek tüp, 1m fiber uzunluğu, 58x28x26mm paket, 10W kullanım gücü, FC/APC konnektör

Mevcut Özelleştirme Seçenekleri

•Merkez dalga boyu: 830nm, 850nm, diğer dalga boyları istek üzerine mevcuttur

•Güç derecesi: 500mW, 1W, 5W, 10W, özel tasarımlar için daha yüksek güç mevcuttur

•Elyaf türü: 780-HP, diğer özel elyaflar

• Fiber uzunluğu: 0,5m, 0,8m, 1m, 1,5m, 2m (özel uzunluklar mevcuttur)

• Pigtail tipi: 250μm çıplak fiber, 900μm gevşek tüp, 3,0 mm gevşek tüp

•Konektör türü: FC/UPC, FC/APC, SC/APC, LC/APC veya özel konektörler

•Paket boyutu: Standart 58x28x26mm veya özel paket boyutları

• Talep üzerine 4 portlu sirkülasyon konfigürasyonları mevcuttur

Özel gereksinimler için lütfen satış ekibimizle iletişime geçin.

Veri Sayfası ve Test Raporu

Her 850nm Yüksek Güçlü Sirkülatör, ölçülen performans parametrelerini belgeleyen kapsamlı bir test raporuyla birlikte gönderilir. Veri sayfası PDF dosyası ayrıntılı özellikleri ve performans eğrilerini içerir.

• Her üniteye ayrı test raporu dahildir

Veri Sayfası

Teklif ve Ödeme Koşulları

Teklif Şartları

•EXW (Ex Works): DHL/UPS/FedEx hesabınız varsa önerilir. Hesabınızı kullanarak gönderim yapıyoruz; tarafımızdan kargo ücreti alınmamaktadır.

•DAP (Yerinde Teslim): Kargo hesabınız yoksa, ön ödemeli kargo ile gönderim ayarlayabiliriz.

•Diğer koşullar: Görüşmek için lütfen bizimle iletişime geçin.

Ödeme Koşulları

•PayPal: Numuneler ve küçük siparişler için hızlı ve güvenli ödeme

•T/T (Banka Havalesi): Normal üretim siparişleri için standart ödeme yöntemi

•Alibaba Ticaret Güvencesi: Çevrimiçi işlemler için alıcı garantisiyle güvenli sipariş koruması

•Esnek Ödeme Koşulları: Uzun vadeli veya stratejik ortaklar için pazarlık yapılabilir

Kurşun zamanı

•Standart üretim: ~10-15 iş günü

•Özel konfigürasyonlar: 15-20 iş günü

• Toplu siparişler: Üretim programı için lütfen iletişime geçin

•Uluslararası gönderim: ~3-5 iş günü (DHL/UPS/FedEx express)

•Hızlandırılmış hizmet: Talep üzerine mevcuttur

Çalıştırma Notları ve Kullanım

ESD Koruması

Optik sirkülatörler pasif cihazlar olsa da performansı ve güvenilirliği korumak için uygun kullanım gerekir.

•Temiz, tozsuz bir yüzeyde çalışın

•Fiberin uç yüzlerine doğrudan dokunmaktan kaçının

• Kullanılmadığı zaman konektörlerin üzerinde toz kapakları bulundurun

• Taşıma ve kurulum sırasında uygun ESD korumasını kullanın

Elyaf İşleme

• Lifin aşırı bükülmesinden kaçının

• Fiber örgülerini çekmeyin veya bükmeyin

• Bağlantıdan önce fiber konektörleri temizleyin

• Konektör kullanılmadığında daima toz kapakları kullanın

• Kullanmadan önce fiberin uç yüzeyini hasar açısından inceleyin

Güç Kullanımıyla İlgili Hususlar

•Toplam giriş gücünün nominal maksimum değeri aşmadığından emin olun

• Aşırı yüklemeyi önlemek için uygun güç izlemeyi kullanın

• Yüksek güç seviyelerinde uygun ısı dağılımına izin verin

• Yüksek güçte sürekli çalışma için ısı emici üzerine monte edin

•Not: Konektör donanımlı cihazlarda güç kullanımı azaltılmıştır (maks. 1W)

•En yüksek güç değerlerini aşabilecek ani güç artışlarından kaçının

Kurulum ve Montaj

• 4 montaj deliğini kullanarak sirkülatörü güvenli bir şekilde monte edin

•Ek kaybı en aza indirmek için uygun hizalamayı sağlayın

• Fiber bükme yarıçapı için yeterli alan bırakın

•Güvenilirlik için belirtilen sıcaklık aralığında çalışın (+10°C ila +50°C)

• Fiber pigtailler üzerinde mekanik stresten kaçının

•Doğru sinyal yönlendirmesi için bağlantı noktası yönünün doğru olduğundan emin olun
