C-Bant Ayarlanabilir Lazer Modülü

Ürüne Genel Bakış-C-Bant Ayarlanabilir Lazer Modülü

Box Optronics'in C-Bant Ayarlanabilir Lazer Modülü (ATLS4 / HTLS4 Serisi), tüm C-bant dalga boyu aralığını ve fiber bağlantılı çıkışı kapsayan kompakt, entegre ayarlanabilir bir lazer modülüdür.

ATLS4 modeli hassas dalga boyu ayarı için optimize edilmiş olup, 22:00'lik tipik bir dalga boyu adım boyutu, ≤100 µs dalga boyu anahtarlama süresi ve 5 MHz'in altında dar hat genişliği performansı sağlar. FBG sorgulaması, dar bant optik filtre karakterizasyonu, DWDM bileşen testi ve hassas fotonik ölçümler dahil olmak üzere yüksek spektral doğruluk gerektiren uygulamalar için idealdir.

HTLS4 modeli, 1 µs'ye kadar hızlı dalga boyu ayarlama tepkisi, 1000 nm/s'yi aşan yüksek hızlı tarama kapasitesi ve yaklaşık 1 MHz hat genişliği özelliklerine sahip, hızlı dalga boyu tarama uygulamaları için tasarlanmıştır. Dinamik FBG algılama, yüksek verimli optik bileşen testi ve hızlı spektral kazanım uygulamaları için optimize edilmiştir.

Her iki model de aynı mekanik paketi, elektrik arayüzünü ve fiber çıkış konfigürasyonunu paylaşarak sistem tasarımcılarının mekanik veya elektrik entegrasyon tasarımını değiştirmeden uygulama gereksinimlerine göre uygun performans derecesini seçmesine olanak tanır.

Temel Özellikler-C-Bant Ayarlanabilir Lazer Modülü

• Geniş C-bant dalga boyu ayarlama aralığı: 1525–1568 nm (ATLS4) / 1525–1569 nm (HTLS4)

• Yüksek dalga boyu doğruluğu: ±10pm mutlak, ±2pm kararlılık, <3pm tekrarlanabilirlik

• Hızlı ayarlama hızı: Adım başına ≤100μs (ATLS4) / ≤1μs (HTLS4)

• Yüksek tarama hızı: 22:00 adımında >40 nm/s (ATLS4) / 20:00 adımında >1000 nm/s (HTLS4)

• İnce dalga boyu adımı: 22:00 tipik (ATLS4) / 20:00 tipik (HTLS4)

• Yüksek çıkış gücü: >10dBm(10mW) tüm ayarlama aralığında

• Mükemmel güç kararlılığı: ±0,05dBm

• İyi güç düzlüğü: ≤±0,3dB

• Yüksek yan mod bastırma oranı: >35dB (ATLS4) / >40dB (HTLS4)

• Düşük bağıl yoğunlukta gürültü: <-135dB/Hz

• Dar hat genişliği: <5MHz (ATLS4) / ~1MHz tipik (HTLS4), statik

• Standart FC/APC fiber konnektör çıkışı

• Kompakt modül form faktörü: 134x104x21 mm

• 5V DC besleme, <5W tipik güç tüketimi

• Geniş çalışma sıcaklığı aralığı: -20°C ila +65°C

Tipik Uygulamalar-C-Bant Ayarlanabilir Lazer Modülü

• Fiber Bragg ızgara (FBG) demodülasyon ve sorgulama sistemleri

• Optik pasif cihaz testi ve karakterizasyonu (ekleme kaybı, geri dönüş kaybı, filtre yanıtı)

• DWDM bileşeni ve dalga boyu bölmeli çoklayıcı testi

• Sıcaklık, gerinim ve titreşim ölçümü için fiber optik algılama sistemleri

• Köprülerin, tünellerin, boru hatlarının ve rüzgar türbini kanatlarının yapısal sağlığının izlenmesi

• Optik spektrum ölçümü ve analizi için ayarlanabilir lazer kaynakları

• Fotonik ve optik iletişim laboratuvarlarında araştırma ve geliştirme

• Optik test ve ölçüm ekipmanlarına OEM entegrasyonu

Ürün Özellikleri-C-Bant Ayarlanabilir Lazer Modülü

Optik ve Dalgaboyu Özellikleri

Mekanik ve Elektriksel Özellikler

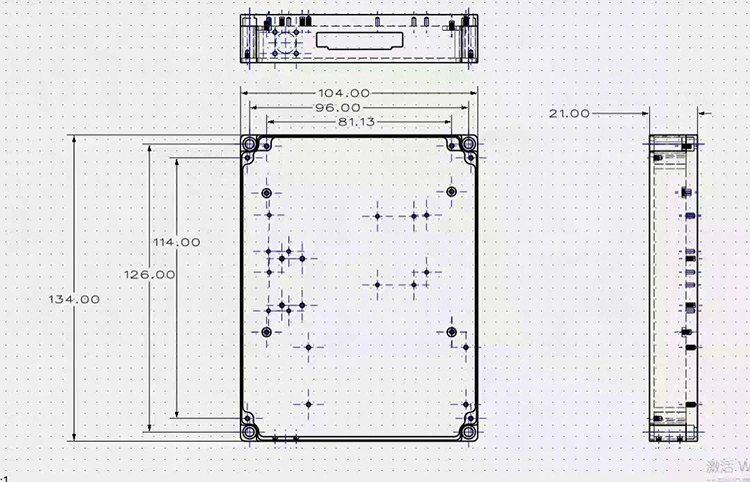

Paket Boyutları-C-Bant Ayarlanabilir Lazer Modülü

Modül Boyutları: 134mm (U) × 104mm (G) × 21mm (Y)

Sipariş Bilgileri-C-Bant Ayarlanabilir Lazer Modülü

Model Adlandırması

XTLS4-C-Band

Örnekler: ATLS4-C-Bant, HTLS4-C-Bant

Sıkça Sorulan Sorular (SSS)-C-Bant Ayarlanabilir Lazer Modülü

S: ATLS4 ve HTLS4 modelleri arasındaki fark nedir?

C: ATLS4 ve HTLS4 aynı mekanik paketi, elektrik arayüzünü ve fiber çıkışını paylaşır ancak ayar hızı, adım boyutu ve hat genişliği performansı açısından farklılık gösterir.

ATLS4 standart sürümü, 22 pm dalga boyu adım boyutu, ≤100 µs tek adımlı dalga boyu anahtarlama süresi, >40 nm/s tarama hızı (22 pm adım) ve <5 MHz'lik dar bir çizgi genişliği sağlar; bu da onu yüksek çözünürlüklü spektral ölçümler ve hassas optik karakterizasyon için ideal kılar.

HTMLS4'ün yüksek hızlı sürümü, 20 pm dalga boyu adım çözünürlüğüyle ≤1 µs tek adımlı dalga boyu anahtarlama süresi ve >1000 nm/s tarama hızı sağlar; bu da onu hızlı FBG sorgulaması, dinamik fiber algılama ve yüksek verimli optik bileşen testi için ideal kılar.

Tarama hızı, dalga boyu çözünürlüğü ve sinyal-gürültü oranı için uygulama gereksinimlerinize göre modeli seçin.

S: Bu ayarlanabilir lazer kaynağı FBG sorgulama sistemleri için kullanılabilir mi?

C: Evet. ATLS4 ve HTLS4 ayarlanabilir lazer modülleri, FBG sorgulama sistemleri için geniş ölçüde uygundur. Hassas dalga boyu ayarlama kapasitesi, yüksek dalga boyu çözünürlüğü ve kararlı optik çıkışı, sıcaklık, gerilim ve titreşim değişikliklerinden kaynaklanan FBG dalga boyu değişimlerinin doğru şekilde izlenmesine olanak tanır. ATLS4, yüksek çözünürlüklü spektral analiz için optimize edilirken, HTLS4, dinamik FBG algılama ve yüksek verimli ölçümler için yüksek hızlı tarama yeteneği sağlar.

S: Çıkış gücü ve güç düzlüğü nedir?

C: Her iki model de, ±0,05dBm güç kararlılığı ve ≤±0,3dB güç düzlüğü ile tüm ayar aralığında >10dBm çıkış gücü sağlar. Entegre güç kontrol döngüsü, dalga boyu ayarlanırken tutarlı çıkış gücünü korur ve güç değişiminden kaynaklanan ölçüm hatalarını azaltır.

S: Minimum sipariş miktarı (MOQ) nedir?

A: MOQ 1 birimdir. Ar-Ge ve prototip oluşturma için tek birimlerden OEM entegrasyonu için toplu üretime kadar esnek sipariş miktarlarını destekliyoruz. İstediğiniz miktarda özel fiyatlandırma için satış ekibimizle iletişime geçin.

Veri Sayfası-C-Bant Ayarlanabilir Lazer Modülü

ATLS4-C-Bant Ayarlanabilir Lazer Modülü

HTLS4-C-Bant Ayarlanabilir Lazer Modülü

Teslimat Süresi-C-Bant Ayarlanabilir Lazer Modülü

• Standart üretim:1~2 hafta

• Toplu siparişler: Üretim planı için lütfen bizimle iletişime geçin

• Özel siparişler: 3~4 hafta

• Uluslararası gönderim: ~5 iş günü (DHL/UPS/FedEx Express)

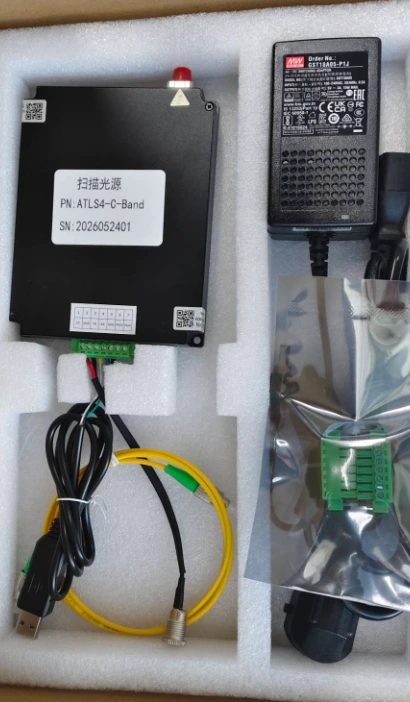

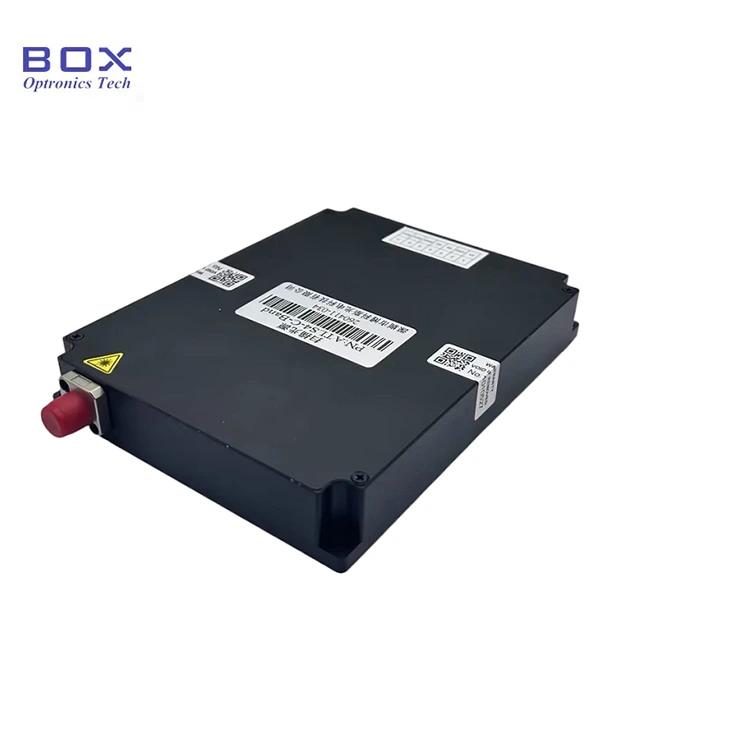

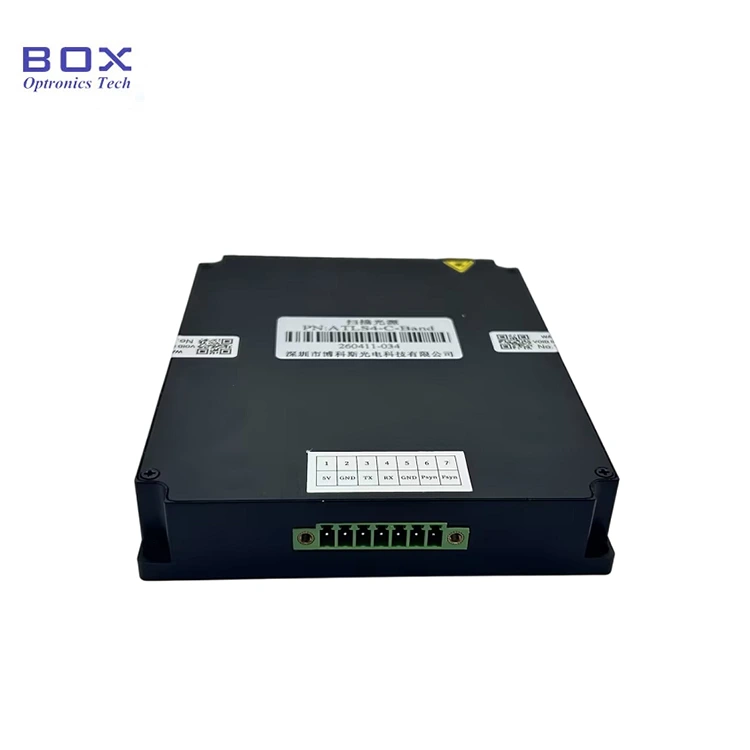

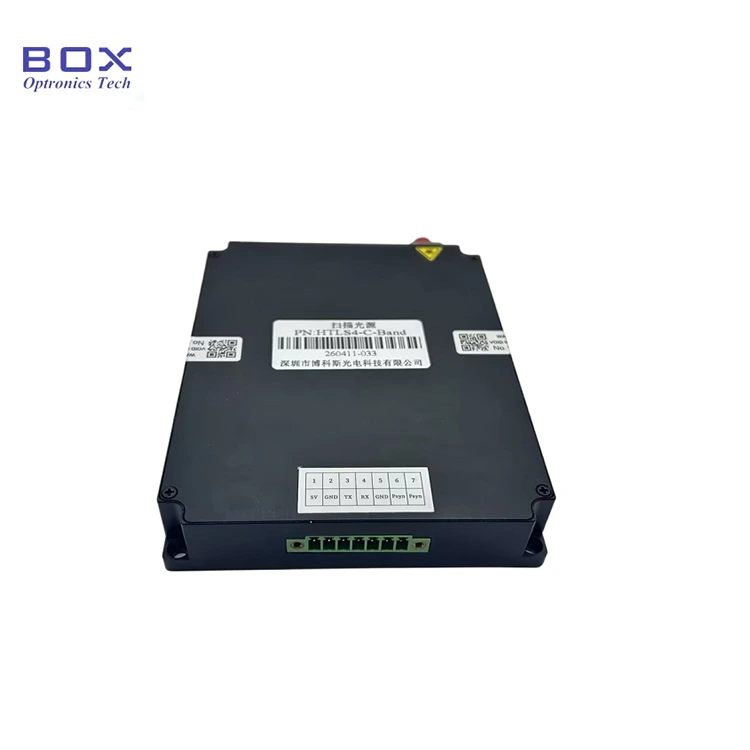

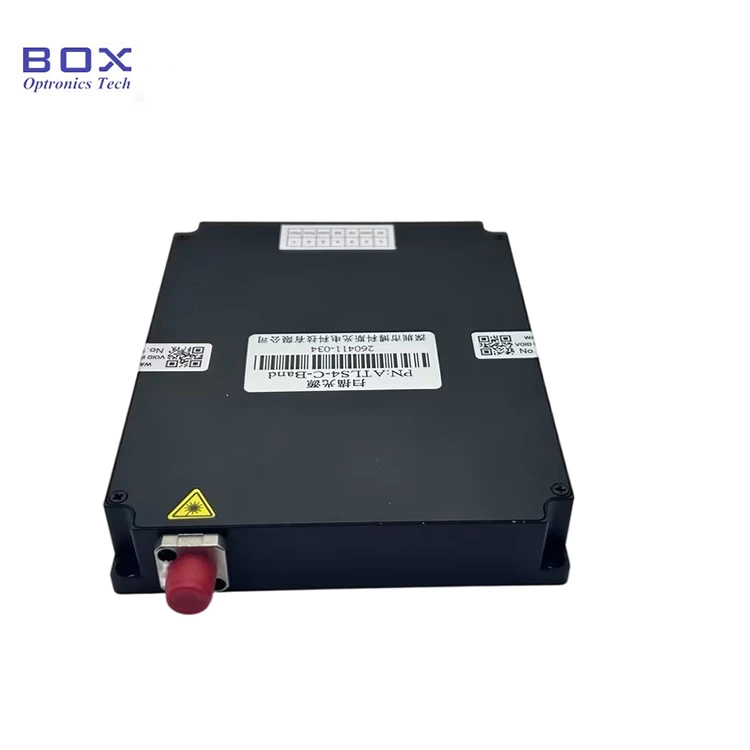

Gerçek ürünün fotoğrafı: C-Bant Ayarlanabilir Lazer Modülü
