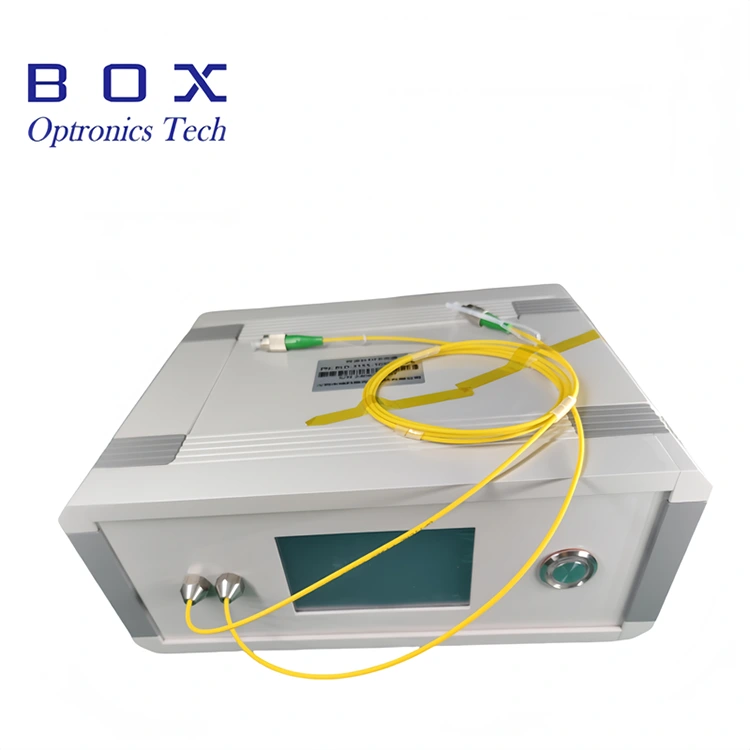

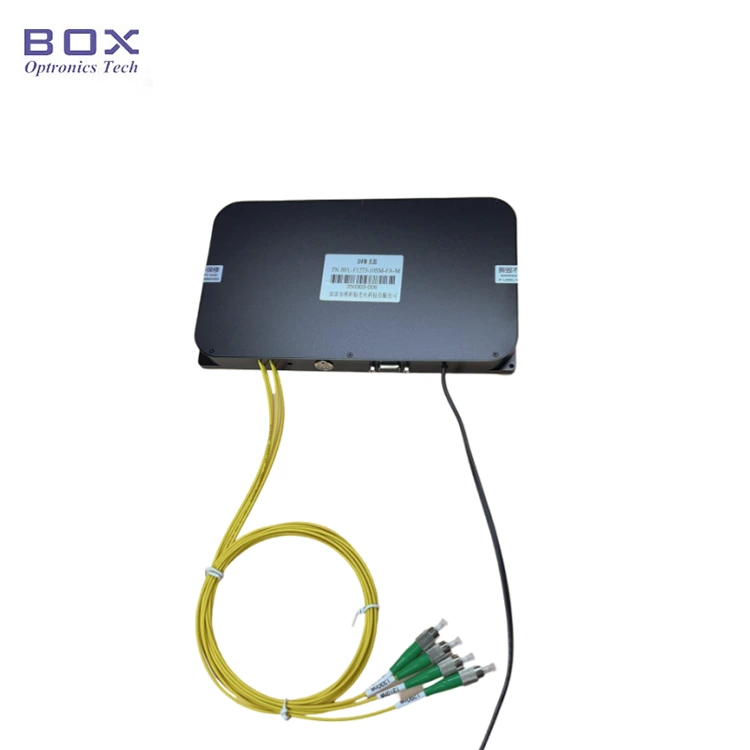

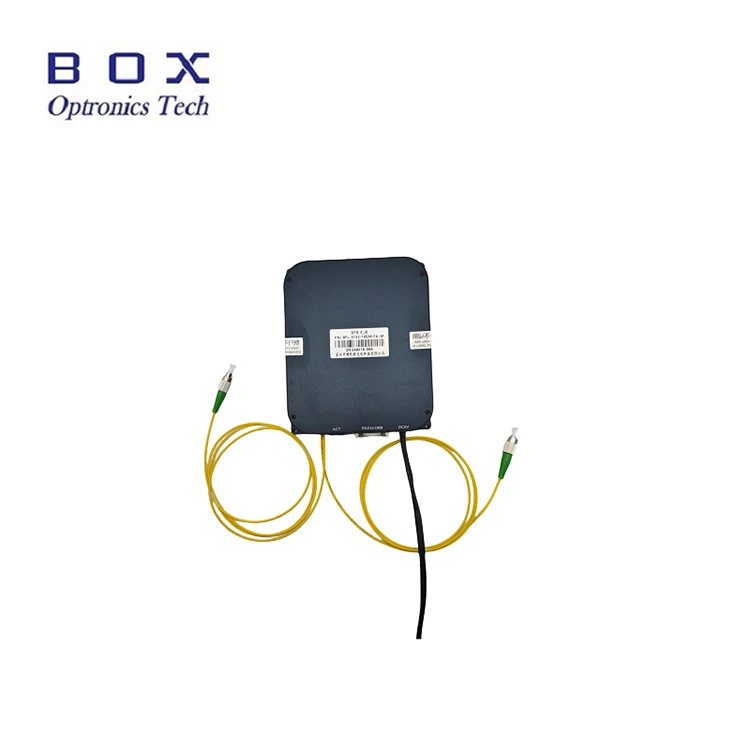

Bu, serbestçe yapılandırılabilen dalga boylarına ve sürekli dalga (CW) işlemine sahip bir Çok Kanallı DFB Lazer Kaynağıdır. Mevcut dalga boyu seçenekleri arasında CWDM (1270~1650 nm), DWDM ITU kanalları 18~64, LAN-WDM dalga boylarının yanı sıra 1030 nm ve 1064 nm gibi spesifik dalga boyları bulunur. Ürün iki konfigürasyonda mevcuttur: bağımsız bir masaüstü ünitesi veya entegre edilebilir modüler bir seçenek; iletişim arayüzleri ve izleme yazılımı ile donatılmıştır. Kullanıcılar sabit çıkış gücü veya gücü ayarlanabilir konfigürasyon arasında seçim yapabilir. Bu Çok Kanallı DFB Lazer Kaynağı, tek kanallı bir ışık kaynağı olarak çalışmayı veya birden fazla kanalda eşzamanlı çıkışı destekler.
|
Parametre |
Birim |
Çift Kanallar |
Dört kanal |
Not |
|
Çalışma Dalga Boyu |
nm |
1310/1550 |
1270/1290/1310/1330 |
özelleştirilebilir |
|
Opsiyonel Dalgaboyu |
nm |
1030 1064 1270 1290 1310 1330 1350 1370 1390 1410 1450 1470 1490 1510 1530 1550 1570 1590 1610 1625 nm 1650 nm 1683 nm |
DFB tipi |
|
|
Çıkış Gücü |
mW |
10/20/Diğer |
özelleştirilebilir |
|
|
Yan Mod Bastırma Oranı |
dB |
>30 |
|
|
|
Çalışma Modu |
- |
CW |
|
|
|
Güç ayar aralığı |
- |
%10~100 |
|
|
|
Kısa vadeli istikrar (15 dakika) |
dB |
≤±0,02 Eşdeğer ≤±0,5% |
|
|
|
Uzun vadeli istikrar (8 saat) |
dB |
≤±0,05 Eşdeğer ≤±%1,2 |
|
|
|
Bağlayıcı |
- |
FC/APC |
özelleştirilebilir |
|
|
Elyaf türü |
- |
Merhaba1060/SMF-28/PM1550 |
özelleştirilebilir |
|
|
Paket |
mm |
195(G)×220(D)×120(Y) |
Tezgah üstü |
|
|
150(G)×125 (D)×20 (Y) |
Modül |
|||
|
Güç Kaynağı |
V |
AC 110~240V, <20W |
Tezgah üstü |
|
|
DC 5V/4A, <15W |
Modül |
|||
|
Güç tüketimi |
W |
≤60 |
|
|
|
Çalışma sıcaklığı aralığı |
℃ |
-5 ~+55 |
|
|
|
Depolama sıcaklığı aralığı |
℃ |
-40 ~+85 |
|
|
● Özelleştirilebilir dalga boyları ve çıkış güçleri;
● 2~16 kanal mevcuttur;
● Sabit veya ayarlanabilir çıkış gücü;
● Yüksek çıkış kararlılığı, küçük boyut ve hızlı başlatma.
● WDM,AWG,PLC cihazı diferansiyel kaybı, geri dönüş kaybı tespiti;
● Oftalmik OCT;
● Fiber cihaz kalibrasyonu ve pasif bileşen test sistemleri.
● Mevcut dalga boyları (nm):
|
1030 |
1064 |
1270 |
1290 |
1310 |
1330 |
|
1350 |
1370 |
1390 |
1410 |
1450 |
1470 |
|
1490 |
1510 |
1530 |
1550 |
1570 |
1590 |
|
1610 |
1625 |
1650 |
1683 |
|
|

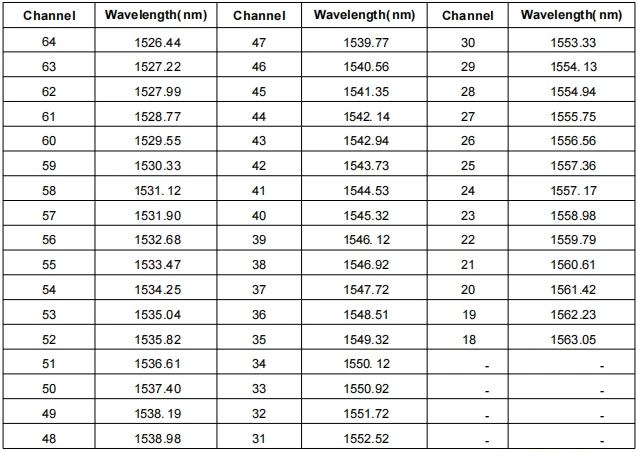

● ITU kanalı 18~64 dalga boyları (mm):

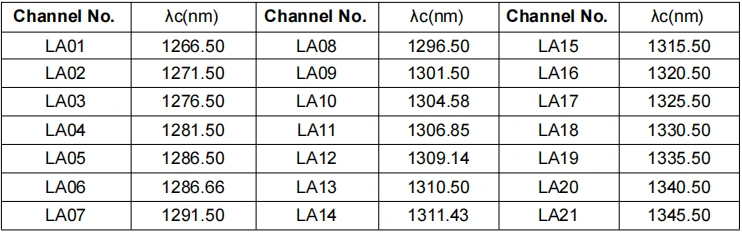

● LAN-WDM dalga boyları (mm):
Adım 1. Ambalajın açılması: Montajdan önce tüm aksesuarların eksiksiz olup olmadığını kontrol edin.
Adım 2. Güç kaynağı: DC anahtarlamalı güç kaynağına veya güç kaynağı gereksinimlerini karşılayan düzenlenmiş bir güç kaynağına bağlanır. Yalnızca orijinal uyumlu güç adaptörünü (DC5V veya DC12V) kullanın. Uygun olmayan güç adaptörleri ışık kaynağına zarar verebilir. (Güç adaptörü yerel voltaj standartlarına uygun olarak sağlanır.)
Adım 3. Çıkış fiberinin bağlanması: Fiber konnektör veya flanştaki toz kapağını açın, fiber uç yüzünü kontrol edin ve herhangi bir kirlilik veya hasar olmadığını doğruladıktan sonra fiberi bağlayın veya test edilecek cihaza veya güç ölçere bağlayın.
Ayar4. Ana bilgisayara bağlanın: Çok Kanallı DFB Lazer Kaynağını ve bilgisayarı bağlamak için USB-RS485 DB9 Veri Kablosunu kullanın; seri port veri kablosunu tanımlamak için bilgisayarın öncelikle özel bir seri port sürücüsü kurması gerekir, aksi takdirde ana bilgisayar yazılımı ve ışık kaynağı modülü doğru şekilde bağlanamaz ve iletişim kuramaz. Lütfen sürücü için Box Optronics'e danışın.

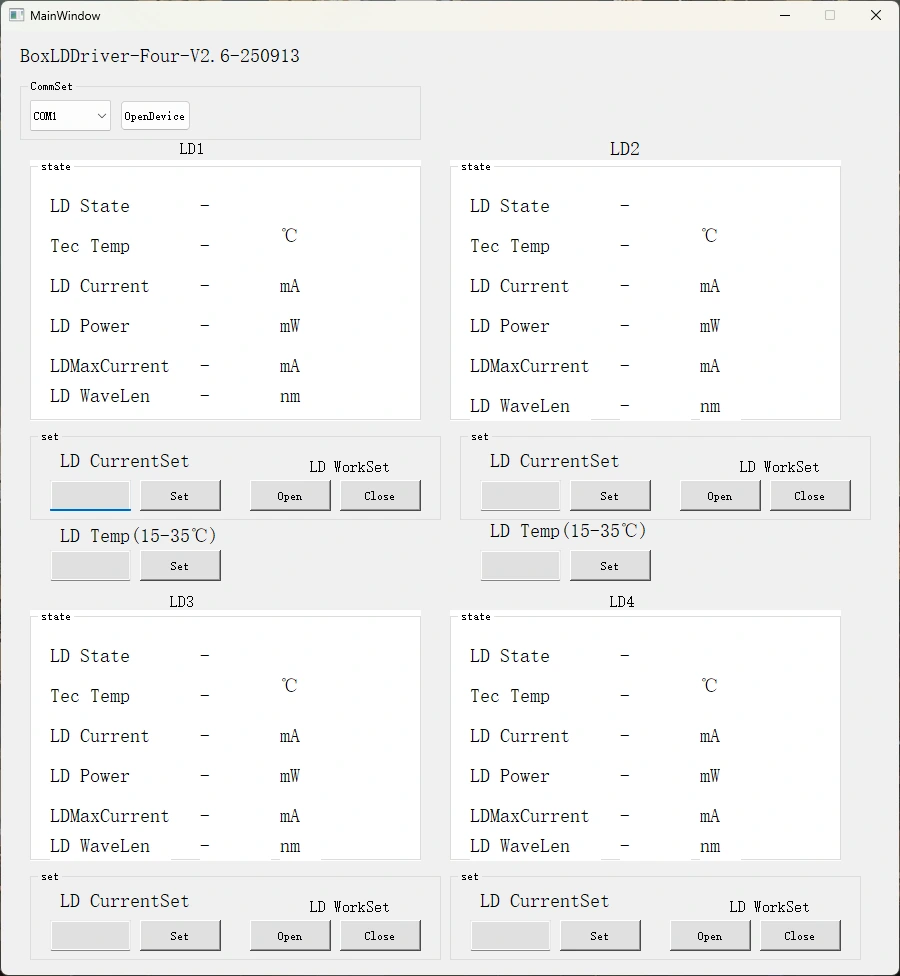

Adım 5. Kontrol yazılımı: Box Optronics, Çok Kanallı DFB Lazer Kaynağının LD akımını ve LD sıcaklığını kontrol etmek için seri komut veya PC yazılımı sağlar. Doğru bağlantı noktasını seçin, akımı ve sıcaklığı ayarlayın ve ardından aç düğmesine tıklayın. (Hasarı önlemek için, ilk çalıştırmada sürücü akımını yavaşça artırın. Hemen tam akım uygulamayın.)
