1064nm Yüksek Güçlü Optik İzolatör

Ürüne Genel Bakış-1064nm Yüksek Güçlü Optik İzolatör

Box Optronics, lazer kaynaklarını, tohum lazerlerini ve optik amplifikatörleri yansıyan ve geri saçılan ışığın neden olduğu zararlı optik geri beslemeden korumak için tasarlanmış yüksek performanslı bir pasif optik bileşen olan 1064nm Yüksek Güçlü Optik İzolatörü sağlar. Faraday dönme etkisine dayanan bu izolatör, ışığın karşılıklı olmayan iletimini sağlayarak ışığın ileri yönde düşük kayıpla geçmesine olanak tanırken, yüksek izolasyonla ters yöndeki ışığı bloke eder.

Tipik ekleme kaybı, yüksek izolasyon ve yüksek sönme oranına sahip bu 1064nm izolatör, yüksek güçlü fiber lazer ve amplifikatör sistemleri için optimize edilmiştir. Ns darbeli çalışma için 10W'a kadar ortalama güç kullanımını ve 10kW'a kadar tepe gücünü destekler; bu da onu zorlu endüstriyel ve bilimsel uygulamalar için uygun hale getirir.

Temel Özellikler-1064nm Yüksek Güçlü Optik İzolatör

• Yüksek izolasyon: 30dB tipik tepe izolasyonu, minimum 25dB

• Düşük ekleme kaybı

• Yüksek getiri kaybı

• Düşük polarizasyona bağlı kayıp (PDL)

• Yüksek güç kullanımı: 10 W'a kadar ortalama güç

• Kompakt ve sağlam paket tasarımı: 58×28×26 mm

• PM (Polarizasyon Koruması) ve PM olmayan versiyonları mevcuttur

• Birden fazla dalga boyu seçeneği: 980nm, 1030nm, 1064nm

Tipik Uygulamalar-1064nm Yüksek Güçlü Optik İzolatör

• Fiber lazer sistemleri ve MOPA fiber lazerler

• Fiber amplifikatörler

• Optik test ve ölçüm cihazları

• Fiber optik algılama sistemleri

• Yükseltici zincirlerinde tohum lazer koruması

• Yüksek güçlü fiber lazer sistemleri

• Araştırma ve geliştirme laboratuvarları

• Endüstriyel lazer işleme sistemleri

Teknik Özellikler-1064nm Yüksek Güçlü Optik İzolatör

Optik Özellikler (T=25°C)

Mekanik ve Çevresel Özellikler

Ürün Detayları-1064nm Yüksek Güçlü Optik İzolatör

Optik İzolatör Nedir?

Faraday izolatörü olarak da bilinen bir optik izolatör, bir yönde tercihli iletime izin verirken ters yönde yüksek izolasyon sağlayan pasif iki bağlantı noktalı bir optik cihazdır. Lazer kaynaklarını ve optik amplifikatörleri yansıyan ve geri saçılan ışığın neden olduğu optik geri beslemeden korumak için lazer ve fiber optik sistemlerde önemli bir bileşendir.

Optik izolatörler, bir manyetik alana maruz kaldığında içinden geçen ışığın polarizasyonunu döndüren manyeto-optik bir malzeme kullanan Faraday etkisine dayanır. Polarizörlerle birleştiğinde, bu polarizasyon dönüşü, ileri optik iletimi ve ters yayılan ışığın yüksek izolasyonunu sağlar.

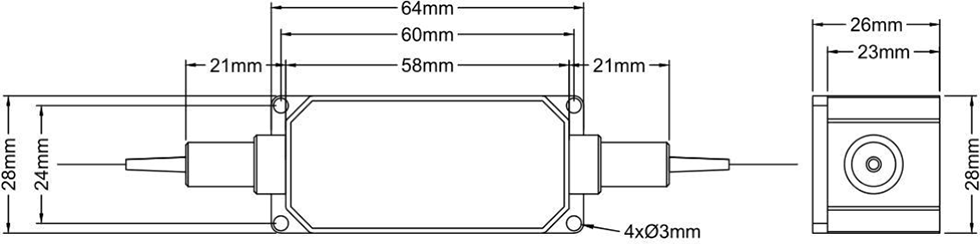

Paket Ölçüleri

1064nm yüksek güçlü optik izolatör, aşağıdaki boyutlara (birim: mm) sahip kompakt, sağlam bir muhafaza içinde paketlenmiştir:

• Paket boyutu: 58 × 28 × 26 mm (U×G×Y)

• Fiber örgülü 2 bağlantı noktalı yapılandırma

• Güvenli kurulum için 4 montaj deliği (Ø3mm)

• Yüksek güvenilirlik ve termal kararlılık için tasarlanmıştır

Neden Box Optronics'i Seçmelisiniz?

• Sevkiyattan önce %100 test ile sıkı kalite kontrolü

• İstikrarlı toplu teslimat özelliği ile rekabetçi fiyatlandırma

• Dalga boyu, güç, fiber ve konektörler için esnek özelleştirme seçenekleri

• Değerlendirme için örnek testler mevcuttur

• DHL, UPS ve FedEx ekspres teslimatıyla dünya çapında gönderim

• Hem PM hem de PM olmayan sürümler mevcuttur

• Birden fazla güç değeri seçeneği: 500 mW - 10W

• Geniş dalga boyu kapsamı: 980 nm, 1030 nm, 1064 nm

• Üretim miktarları için güvenilir uzun vadeli tedarik

Sipariş Bilgileri-1064nm Yüksek Güçlü Optik İzolatör

Model Adlandırması

HPMIS - XXXX - X - X - X - X - X - XX

Örnek: HPMIS - 1064 - F - 1 - 1 - 1 - 0 - 10

1064nm Yüksek Güçlü PM İzolatör, yavaş eksende çalışma, hızlı eksen bloke,PM Panda fiber, 900μm gevşek tüp, 1m fiber uzunluğu, 58x28x26mm paket, 10W taşıma gücü

Örnek: HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05

1064nm Yüksek Güçlü İzolatör (PM olmayan), Hi1060 fiber, 900μm gevşek tüp, 1m fiber uzunluğu, 58x28x26mm paket, 5W taşıma gücü

Mevcut Özelleştirme Seçenekleri

• Merkez dalga boyu: 980 nm, 1030 nm, 1064 nm, diğer dalga boyları istek üzerine mevcuttur

• Güç derecesi: 500 mW, 1W, 2W, 5W, 10W, özel tasarımlar için daha yüksek güç mevcuttur

• Polarizasyon türü: PM (Polarizasyonun Korunması) veya PM olmayan (standart tekli mod)

• PM ekseni yapılandırması: Yavaş eksen çalışması, her iki eksen de çalışıyor

• Elyaf türü: PM Panda elyafı, Hi1060, diğer özel elyaflar

• Fiber uzunluğu: 0,5m, 0,8m, 1m, 1,5m, 2m (özel uzunluklar mevcuttur)

• Helezon tipi: 250μm çıplak fiber, 900μm gevşek boru, 3,0 mm gevşek boru

• Paket boyutu: Standart 58x28x26 mm veya özel paket boyutları

• Zorlu uygulamalar için daha yüksek izolasyon sürümleri mevcuttur

Özel gereksinimler için lütfen spesifikasyonlarınızla birlikte satış ekibimizle iletişime geçin.

Veri Sayfası ve Test Raporu-1064nm Yüksek Güçlü Optik İzolatör

Her ünite, ölçülen performans parametrelerini belgeleyen kapsamlı bir test raporuyla birlikte gönderilir. Veri sayfası PDF dosyası ayrıntılı özellikler içerir.

• Her üniteye ayrı test raporu dahildir

Veri Sayfası

Teklif ve Ödeme Koşulları

Teklif Şartları

• EXW

• DAP

• FOB

• Diğer şartlar: Görüşmek için lütfen bizimle iletişime geçin.

Ödeme Koşulları

• PayPal: Numuneler ve küçük siparişler için hızlı ve güvenli ödeme

• T/T (Banka Havalesi): Normal üretim siparişleri için standart ödeme yöntemi

• Alibaba Ticaret Güvencesi: Çevrimiçi işlemler için alıcı garantisiyle güvenli sipariş koruması

• Kredi Kartı: PayPal ve Alibaba mevcuttur

• Esnek Ödeme Koşulları: Pazarlık edilebilir

Kurşun zamanı

• Standart üretim: ~10-15 iş günü

• Özel yapılandırmalar: 15-20 iş günü

• Toplu siparişler: Üretim planı için lütfen iletişime geçin

• Uluslararası gönderim: ~3-5 iş günü (DHL/UPS/FedEx express)

• Hızlandırılmış hizmet: Talep üzerine sunulur

Çalıştırma Notları ve Kullanım-1064nm Yüksek Güçlü Optik İzolatör

ESD Koruması

Optik izolatörler pasif cihazlar olmasına rağmen performansı ve güvenilirliği korumak için uygun kullanım gerekir.

• Temiz, tozsuz bir yüzeyde çalışın

• Fiberin uç yüzlerine doğrudan dokunmaktan kaçının

• Kullanılmadığı zaman konektörlerin üzerinde toz kapakları bulundurun

• Taşıma ve kurulum sırasında uygun ESD korumasını kullanın

• Fiber örgülerine zarar vermemek için dikkatli tutun

Elyaf İşleme

• Lifin aşırı bükülmesinden kaçının

• Fiber örgülerini çekmeyin veya bükmeyin

• Fiber konektörlerini bağlantıdan önce uygun temizleme araçlarını kullanarak temizleyin

• Konektör kullanılmadığında daima toz kapakları kullanın

• Kullanmadan önce fiberin uç yüzeyinde hasar olup olmadığını inceleyin

• Maksimum çekme yükünü (5N) aşmayın

Güç Kullanımıyla İlgili Hususlar

• Giriş gücünün nominal maksimum değeri aşmadığından emin olun

• Aşırı yüklenmeyi önlemek için uygun güç izlemeyi kullanın

• Yüksek güç seviyelerinde uygun ısı dağılımına izin verin

• Yüksek güçte sürekli çalışma için ısı emiciye monte edin

Kurulum ve Montaj

• 4 montaj deliğini kullanarak izolatörü güvenli bir şekilde monte edin

• Ek kaybı en aza indirmek için uygun hizalamayı sağlayın

• Fiber bükülme yarıçapı için yeterli alan bırakın

• Güvenilirlik için belirtilen sıcaklık aralığında çalışın

• Fiber örgüleri üzerinde mekanik stresten kaçının

• Doğru sinyal yönü için bağlantı noktası yönünün doğru olduğundan emin olun

• Kurulumdan önce ileri/geri yönünü doğrulayın

Kalite Güvencesi

Box Optronics, güvenilir performansa sahip yüksek kaliteli optik bileşenler sağlamaya kendini adamıştır. Tüm yüksek güçlü optik izolatörlerimiz sevkıyattan önce sıkı testlerden ve kalite kontrolünden geçer.

Garanti

• Sevkiyat tarihinden itibaren 12 aylık sınırlı garanti

• Garanti, malzeme ve işçilik kusurlarını kapsar

• Garanti kapsamındaki arızalı birimler için ücretsiz onarım veya değiştirme

• Garanti yanlış kullanım, yanlış kullanım veya yetkisiz değişiklikten kaynaklanan hasarları kapsamaz
