1. 1310 nm'nin tanıtımı 15dBm Yarı İletken Optik Amplifikatör
2. Teknik Özellikler
3. Ürün Özellikleri
4. Tipik Uygulamalar
5. Ürün ayrıntıları
6. Sipariş Bilgileri
7. Veri Sayfası
8. Teklif ve ödeme koşulları
9. Teslim süresi
10. Operasyon Notları
11. Kalite Güvencesi ve Satış Sonrası Hizmet

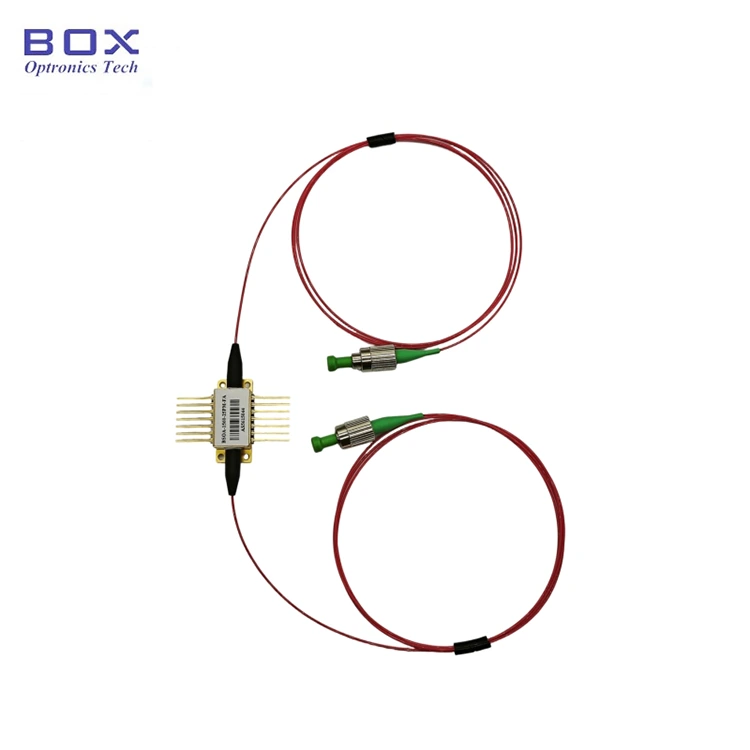

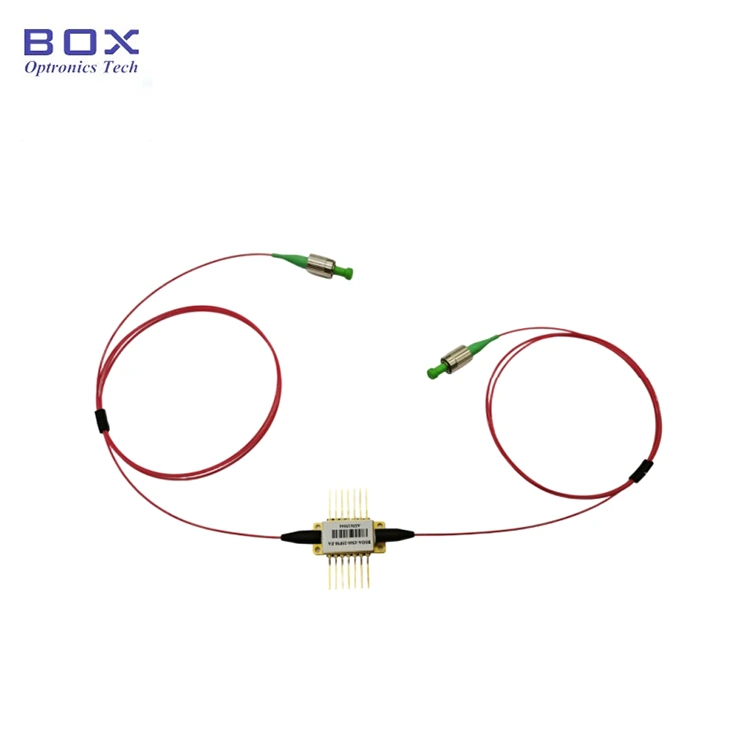

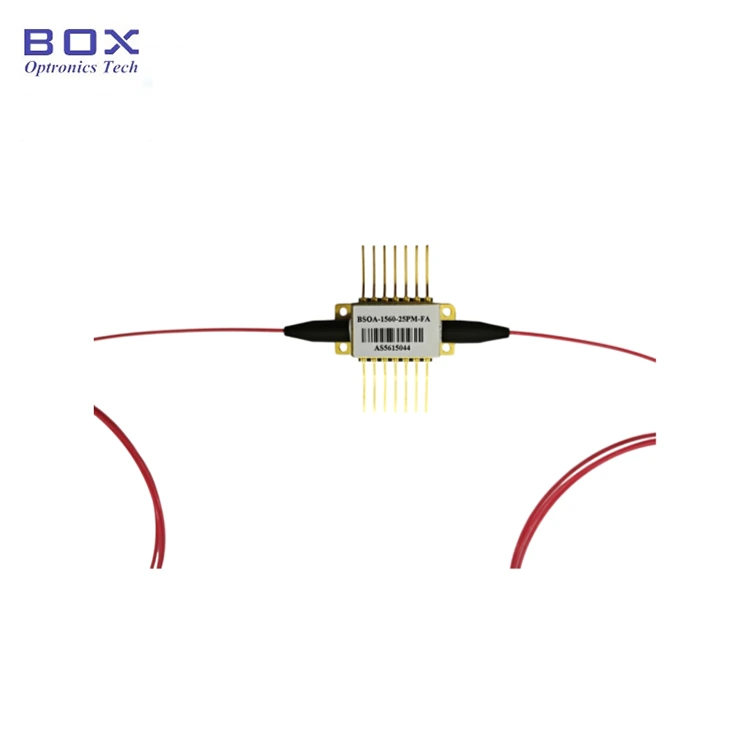

1310nm 15dBm Yarı İletken Optik Amplifikatör (SOA) 14 pinli kelebek paketi ile optik için yüksek performanslı bir çözüm sunar 1310nm dalga boyu aralığında amplifikasyon. 15dBm çıkış gücü ve 25dB sinyal kazancı olan bu SOA, optik anahtarlar ve WDM'deki uygulamalar için idealdir fiber optik ağlar ve MOPA lazerleri.
|
Parametre |
Sembol |
Durum |
Min. |
Tip. |
Maks. |
Birim |
|
Çalışma dalga boyu |
λZİRVE |
25°C, PIN=-15dBm |
- |
1310 |
- |
nm |
|
ASE Merkezi dalga boyu |
λASE |
25°C, EĞER=120mA |
- |
1310 |
- |
nm |
|
-3dB Kazanç Bant Genişliği |
Δλ |
PIN=0dBm |
- |
65 |
- |
nm |
|
Doygunluk Optik Gücü |
PMAKS |
IF=120mA, PIN=5dBm@1310nm |
- |
15 |
- |
dBm |
|
Küçük Sinyal Kazanımı |
SSG |
IF=120mA, PIN=-20dBm@1310nm |
- |
25 |
- |
dB |
|
Polarizasyona bağlı kazanç |
PDG |
25°C, EĞER=120mA |
- |
0.5 |
1.0 |
dB |
|
Çalışma akımı |
EĞER |
- |
- |
250 |
400 |
mA |
|
İleri voltaj |
VF |
- |
- |
1.2 |
1.5 |
V |
|
Gürültü Figürü |
NF |
25°C, IF=120mA, @1310nm |
- |
7 |
9 |
dB |
|
TEC Akımı |
ITEC |
- |
- |
- |
1.8 |
A |
|
TEC Gerilimi |
VTEC |
- |
- |
- |
3.4 |
V |
|
Termistör direnci |
Rtherm |
T=25°C |
9.5 |
10 |
10.5 |
KΩ |
|
Termistör akımı |
Itherm |
- |
- |
- |
5 |
mA |
|
Toplam güç |
P |
- |
- |
- |
4 |
W |
|
Çalışma durumu sıcaklığı |
TEPE |
ben=EĞER |
-10 |
- |
70 |
℃ |
|
Depolama sıcaklığı |
TS |
- |
-40 |
- |
85 |
℃ |
● SMF-28e FC/APC konnektörlü fiber;
● Düşük Gürültü Şekil &Düşük polarizasyon bağımlılığı;
● 14 pinli TEC, termistörlü BTF paketi.
● Kayıp tazminatı fiber optik bağlantı ve anahtar;
● WDM fiber optik ağlar;
● MOPA (Ana Osilatör Güç Amplifikatörü) lazer.

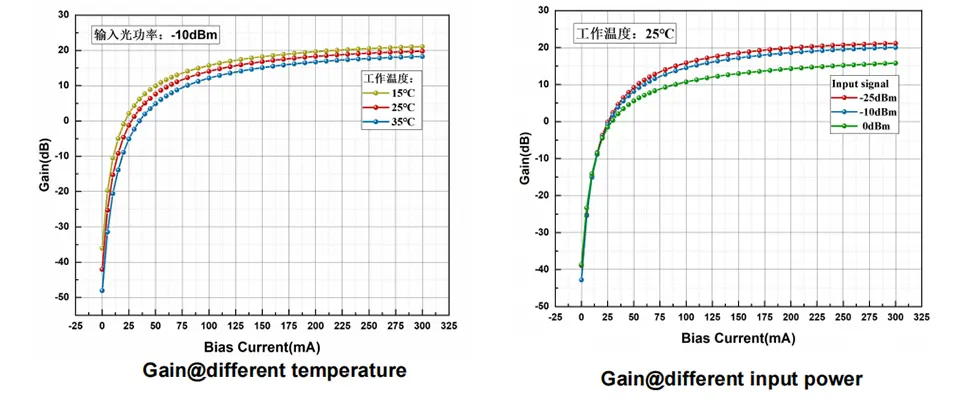

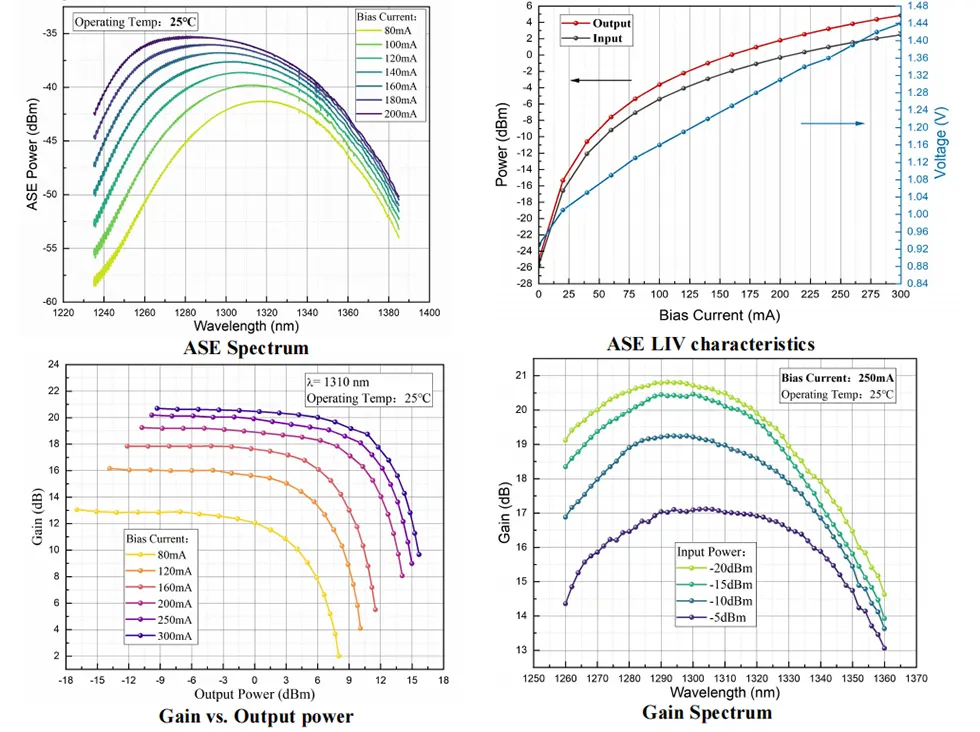

● Tipik spektrum

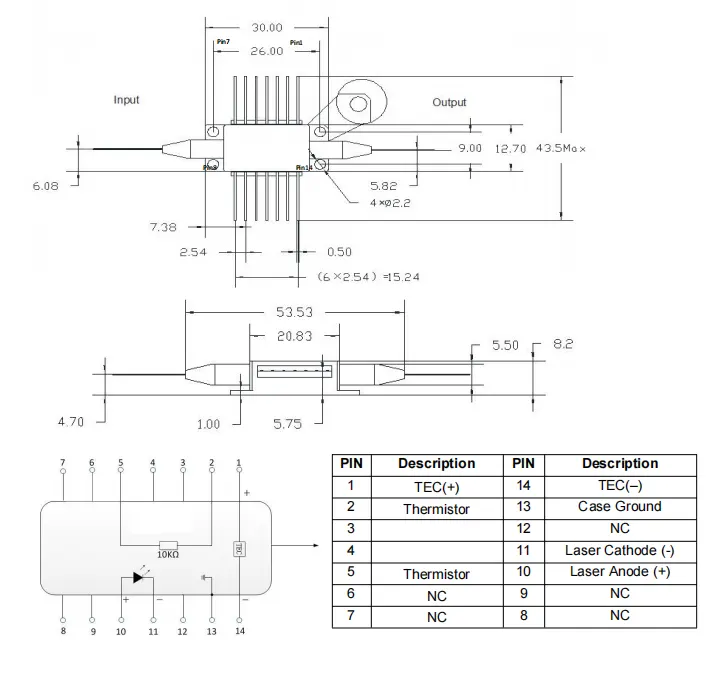

● Paket çizimi&PIN-OUT Tanımı(Birim:mm)-1310nm 15dBm Yarı İletken Optik Amplifikatör
|
İsim |
Dalgaboyu |
Kazanmak |
Elyaf türü |
Bağlayıcı |
|
BSOA |
-XXXX |
-XX |
XX |
-XX |
|
SOA |
1310: 1310nm |
25:25dB |
SM:SMF-28e |
FA: FC/APC Diğer |
örneğin: BSOA-1310-25SM-FA
(Sipariş bilgileri: 1310nm 15dBm Yarı İletken Optik Amplifikatör, 25dB küçük sinyal kazancı, 15dBm doygunluk optik gücü, 14 pinli kelebek paketi, SM fiberli, FC/APC konnektörlü).
Diğer özelleştirilmiş gereksinimler için lütfen iletişime geçin: sales06@boxoptronics.com
● Fiyat teklifi şartları
(1) EXW:
DHL/UPS/FedEx hesabınız varsa Box Optronics şunu kullanmanızı önerir: EXW. Hesabınız üzerinden gönderim yapıyoruz; nakliye ücretini talep etmiyoruz.
(2) DAP:
Hesabınız yoksa, lütfen nakliye ücretini önceden ödeyin. ürünler.
(3)Diğer
● Ödeme koşulları
PayPal ve T/T mevcuttur.
Üretim yaklaşık 10 iş günü sürer. (Eğer bazı varsa stokta, daha hızlı sevk edilecektir.)
Uluslararası lojistik 3-5 iş günü sürebilir.
● Bu cihaz çalışırken yüksek yoğunluklu bir lazer ışını yayar; yap Fiberin uç yüzüne doğrudan bakmayın, aksi takdirde göz yaralanmasına neden olabilirsiniz.
● Bu cihaz elektrostatik duyarlıdır; bu nedenle sıkı bağlılık Paketleme sırasında antistatik koruma önlemlerinin alınması gerekir, ulaşım ve kullanım. Ayrıca önlemek için önlemler alınmalıdır. güç kaynağında dalgalanmalar meydana gelebilir; aksi takdirde kalıcı hasar meydana gelebilir (örn. ekipmanın uygun şekilde topraklanmasının sağlanması ve antistatik bir koruyucu takılması) bilek kayışı).
● Optik fiberler kırılgandır; Cihazı çekmek için fiberi kullanmayın. Bir cihazı yuvasına takarken veya çıkarırken, üzerine baskı uygulamayın. veya cihaz muhafazasının arkasında bulunan manşonu çekin. Cihazlar için konektörlerle donatılmışsa, hem cihazın hem de fiber konektörün Kurulum veya sökme sırasında aynı anda kaldırılır.
● Pimlerin lehimlenmesi gerekiyorsa lehimleme sıcaklığı 260°C'yi aşmamalı ve lehimleme süresi 10 saniyeyi geçmemelidir. özel Aşağıdaki hususlara dikkat edilmelidir: Lehimleme işlemi sırasında, cihaz elektriksiz durumda olmalı ve havya düzgün şekilde yerleştirilmelidir topraklanmış.
● Garanti Süresi:
İnsan kaynaklı olmayan kusurlar için 1 saat içinde ücretsiz onarım veya değiştirme satın alma tarihinden itibaren yıl. Ücretli bakım hizmetleri 1 yıl sonra verilmektedir.
● Ücretsiz Garanti Kapsamında İstisnalar:
Ücretsiz garanti süresi boyunca ücretsiz onarım veya değiştirme hizmetleri Ürün kalitesi sorunlarından kaynaklanan arızalar için sağlanacaktır. Ancak Kutu Optronics aşağıdaki durumlarda ücretsiz onarım hizmetlerini reddetme hakkını saklı tutar: garanti süresi içindeki durumlar:
(1) Doğal faktörlerin (örneğin yıldırım, toz) neden olduğu hasarlar veya çevresel etkiler.
(2) Kullanıcının hatalı kullanımından kaynaklanan arızalar.
(3) İnsan hatasından kaynaklanan bariz fiziksel hasar.
(4) İzinsiz sökme, değiştirme veya onarım.
(5) Muhafaza üzerindeki garanti etiketleri değiştirilmiş veya eksik.
(6) Nakliye sırasında hasar veya kayıp.
