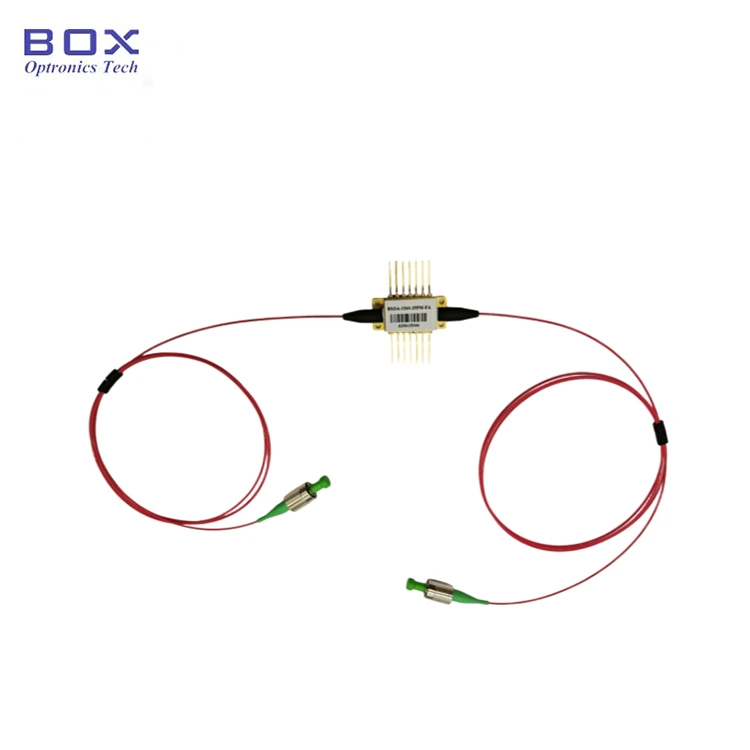

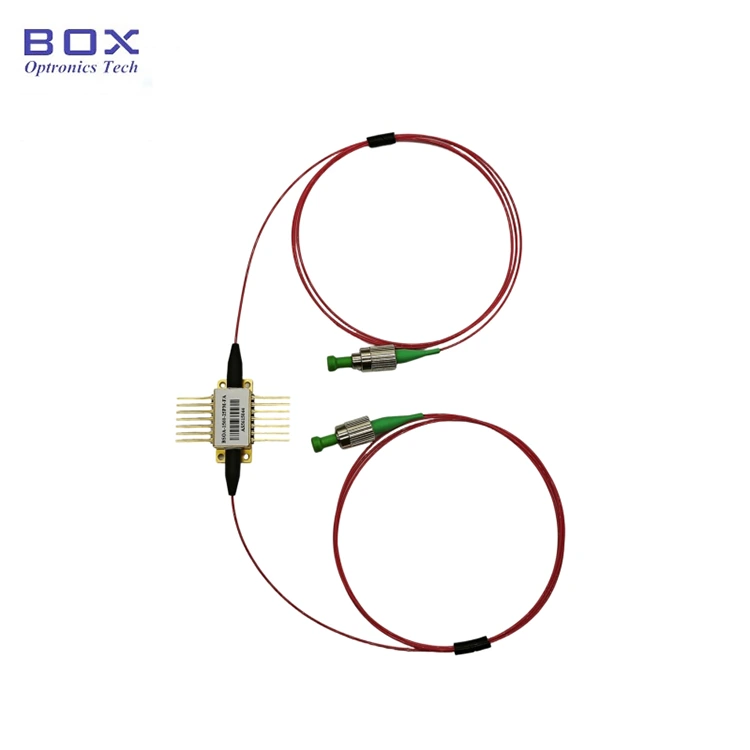

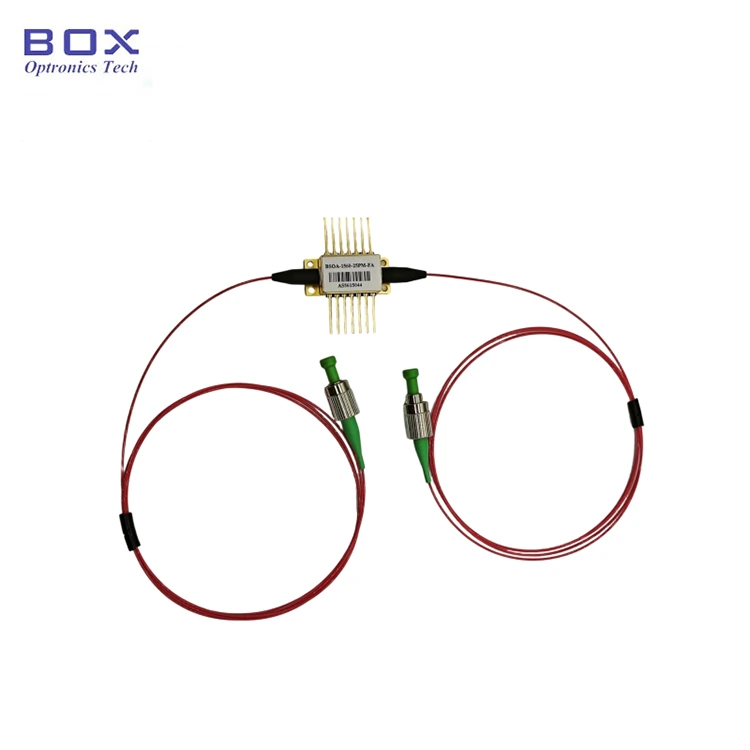

Bu bir 1550nm 23dBm Yarı İletken Optik Amplifikatördür 14 pinli kelebek paketi ile. 23dBm doygunluk optik gücüne, 30~35dB'ye sahiptir küçük sinyal kazancı, tipik 100nm -3dB Kazanç bant genişliği ve TEC ve Kararlı ve pürüzsüz bir spektrum için termistör. Kayıp tazminatına uygun fiber optik bağlantılar ve anahtarlar, WDM fiber optik ağlar ve MOPA lazerler.
|
Parametre |
Sembol |
Durum |
Min. |
Tip. |
Maks. |
Birim |
|
Çalışma dalga boyu |
λZİRVE |
25°C, PIN=0dBm |
- |
1550 |
- |
nm |
|
ASE Merkezi dalga boyu |
λASE |
25°C, EĞER=1000mA |
- |
1490 |
- |
nm |
|
-3dB Kazanç Bant Genişliği |
Δλ |
PIN=-10dBm,IF=1000mA |
- |
100 |
- |
nm |
|
Doygunluk Optik Gücü |
PMAKS |
IF=1000mA, PIN=5dBm@1550nm |
- |
23 |
- |
dBm |
|
Küçük Sinyal Kazanımı |
SSG |
IF=1000mA, PIN=-25dBm@1550nm |
30 |
35 |
- |
dB |
|
Çalışma akımı |
EĞER |
- |
- |
1000 |
1200 |
mA |
|
İleri voltaj |
VF |
- |
- |
2.4 |
2.6 |
V |
|
Gürültü Figürü |
NF |
25°C, IF=1000mA, @1550nm |
- |
6 |
8 |
dB |
|
Kapatma sönme oranı |
Acil servis |
IF=1000mA/IF=0mA, PIN=0dBm |
- |
35 |
- |
dB |
|
TEC Akımı |
ITEC |
- |
- |
- |
1.8 |
A |
|
TEC Gerilimi |
VTEC |
- |
- |
- |
3.4 |
V |
|
Termistör direnci |
Rtherm |
T=25°C |
9.5 |
10 |
10.5 |
KΩ |
|
Termistör akımı |
Itherm |
- |
- |
- |
5 |
mA |
|
Toplam güç |
P |
- |
- |
- |
4 |
W |
|
Çalışma durumu sıcaklığı |
TEPE |
ben=EĞER |
-10 |
- |
70 |
℃ |
|
Depolama sıcaklığı |
TS |
- |
-40 |
- |
85 |
℃ |
● 40G ve 100G C-Band engelleme deklanşörü veya modülasyonu;
● Düşük Gürültü Şekil &Düşük polarizasyon bağımlılığı;
● 14 pinli TEC ve termistörlü BTF paketi.
● Kayıp tazminatı fiber optik bağlantı ve anahtar;
● WDM fiber optik ağlar;
● MOPA (Ana Osilatör Güç Amplifikatörü) lazer.

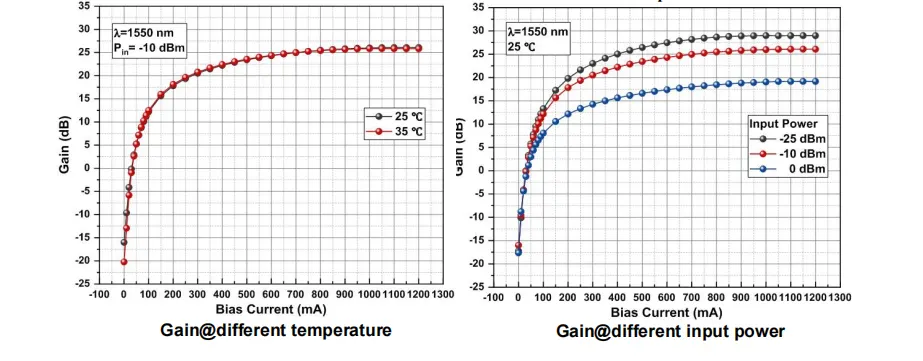

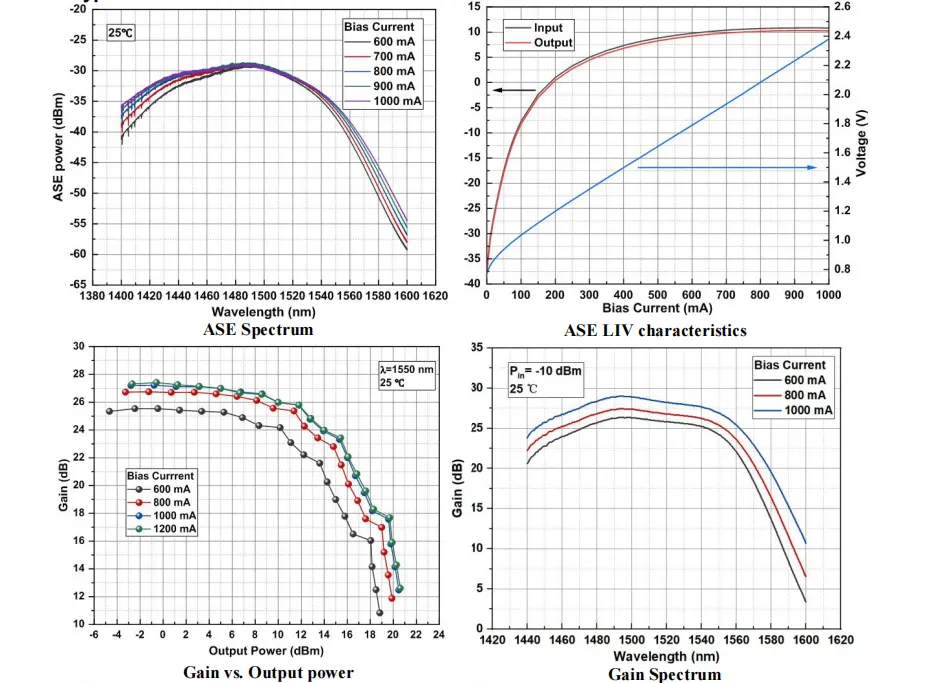

● Tipik Karakteristik Eğrisi

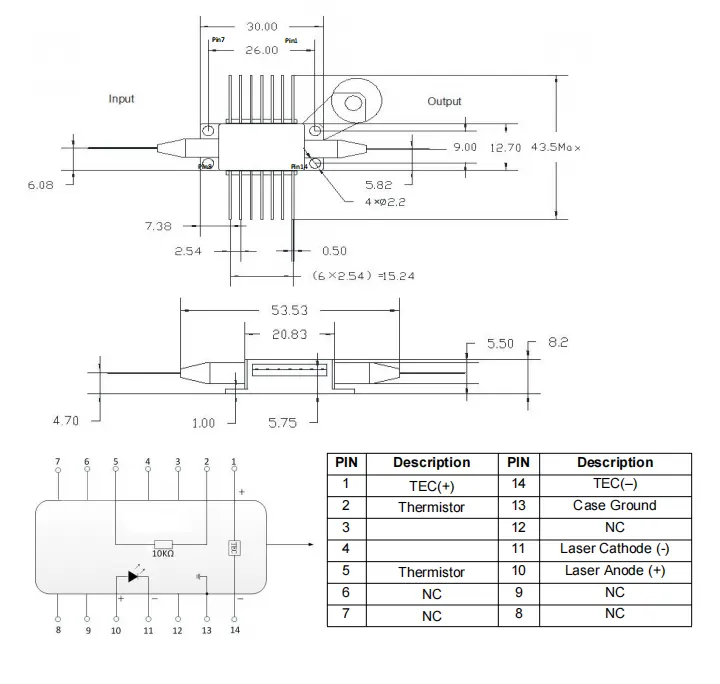

● Paket çizimi&PIN-OUT Tanımı(Birim:mm)-1550nm 23dBm Yarı İletken Optik Amplifikatör

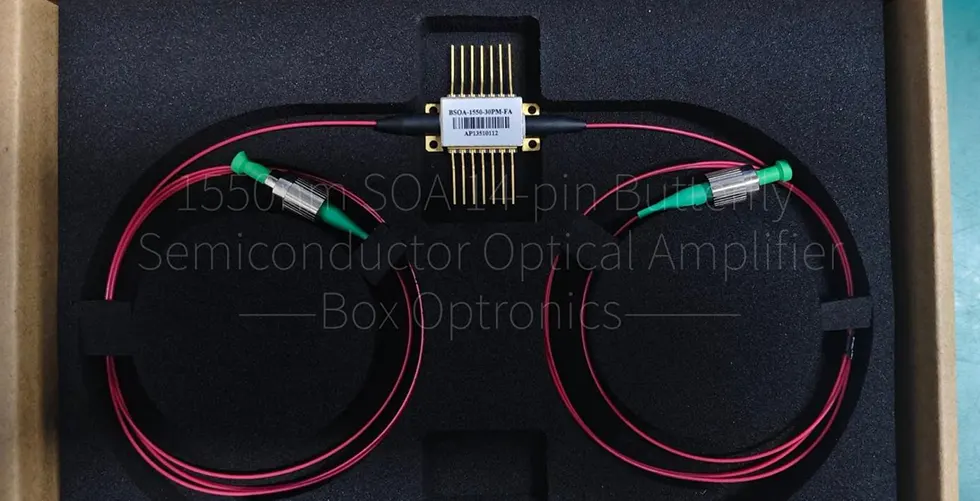

● Paketleme örneği
|
|
Aksesuarlar |
Miktar |
|
1 |
1550nm 23dBm Yarı İletken Optik Amplifikatör |
1 |
|
2 |
Ürün Test Raporu |
1 |
*Bağımsız cihaz; yerleşik yok sürücü (modül paketinin bir sürücüyle bütünleşmesi isteğe bağlıdır).
|
İsim |
Dalgaboyu |
Kazanmak |
Elyaf türü |
Bağlayıcı |
|
BSOA |
-XXXX |
-XX |
XX |
-XX |
|
SOA |
1550: 1550nm |
35:35dB 30:30dB 25:25dB |
SM:SMF-28e PM: PM1550 |
FA: FC/APC Diğer |
örneğin: BSOA-1550-35PM-FA
(Sipariş bilgileri: 1550nm 23dBm Yarı İletken Optik Amplifikatör, 30~35dB küçük sinyal kazancı, 23dBm doygunluk optik gücü, 14 pinli kelebek paketi, SM Hi1060 fiber, FC/APC konnektörü ile).
Diğer özelleştirilmiş gereksinimler için lütfen iletişime geçin: sales06@boxoptronics.com
● Fiyat teklifi şartları
(1) EXW:
DHL/UPS/FedEx hesabınız varsa Box Optronics şunu kullanmanızı önerir: EXW. Hesabınız üzerinden gönderim yapıyoruz; nakliye ücretini talep etmiyoruz.
(2) DAP:
Hesabınız yoksa, lütfen nakliye ücretini önceden ödeyin. ürünler.
● Ödeme koşulları
PayPal ve T/T mevcuttur.
Üretim için yaklaşık 10-15 iş günü sürer. (Varsa Bazıları stokta mevcut, daha hızlı gönderilecektir.)
Uluslararası lojistik 3-5 iş günü sürebilir.
● Bu cihaz çalışırken yüksek yoğunluklu bir lazer ışını yayar; yap Fiberin uç yüzüne doğrudan bakmayın, aksi takdirde göz yaralanmasına neden olabilirsiniz.
● Bu cihaz elektrostatik duyarlıdır; bu nedenle sıkı bağlılık Paketleme sırasında antistatik koruma önlemlerinin alınması gerekir, ulaşım ve kullanım. Ayrıca önlemek için önlemler alınmalıdır. güç kaynağında dalgalanmalar meydana gelebilir; aksi takdirde kalıcı hasar meydana gelebilir (örn. ekipmanın uygun şekilde topraklanmasının sağlanması ve antistatik bir koruyucu takılması) bilek kayışı).
● Optik fiberler kırılgandır; Cihazı çekmek için fiberi kullanmayın. Bir cihazı yuvasına takarken veya çıkarırken, üzerine baskı uygulamayın. veya cihaz muhafazasının arkasında bulunan manşonu çekin. Cihazlar için konektörlerle donatılmışsa, hem cihazın hem de fiber konektörün Kurulum veya sökme sırasında aynı anda kaldırılır.
● Tüm bileşenlere güç vermeden önce soğutucuyu etkinleştirin ve daha sonra çipin aşırı ısınmasını önlemek için artan güç verme adımlarına geçin ve aşırı yük.
● Garanti Süresi:
İnsan kaynaklı olmayan kusurlar için 1 saat içinde ücretsiz onarım veya değiştirme satın alma tarihinden itibaren yıl. Ücretli bakım hizmetleri 1 yıl sonra verilmektedir.
● Ücretsiz Garanti Kapsamında İstisnalar:
Ücretsiz garanti süresi boyunca ücretsiz onarım veya değiştirme hizmetleri Ürün kalitesi sorunlarından kaynaklanan arızalar için sağlanacaktır. Ancak Box Optronics aşağıdaki durumlarda ücretsiz onarım hizmetlerini reddetme hakkını saklı tutar: garanti süresi:
(1) Doğal faktörlerin (örneğin yıldırım, toz) neden olduğu hasarlar veya çevresel etkiler.
(2) Kullanıcının hatalı kullanımından kaynaklanan arızalar.
(3) İnsan hatasından kaynaklanan bariz fiziksel hasar.
(4) İzinsiz sökme, değiştirme veya onarım.
(5) Muhafaza üzerindeki garanti etiketleri değiştirilmiş veya eksik.
(6) Nakliye sırasında hasar veya kayıp.
