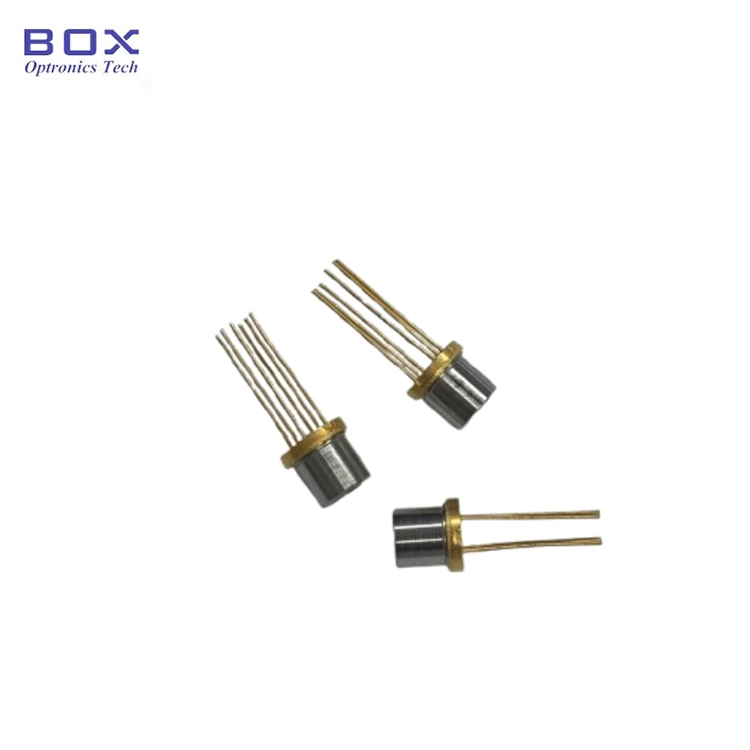

1392nm DFB Lazer Diyot TO-CAN

Ürüne Genel Bakış -1392nm DFB Lazer Diyot TO-CAN

Box Optronics'in 1392 nm DFB Lazer Diyotu TO-CAN (Model: BLD-D1392.5TO60-AL), 1392,5 nm merkez dalga boyuna (1391,5–1393,5 nm) ve 7,5 mm odak uzaklığına sahip asferik bir mercek aracılığıyla 5 mW optik çıkışa sahiptir. Boş alan optik bağlantısı için tasarlanan bu 1392nm DFB lazer diyot, gaz hücresi bağlantısı, gaz analizi ve optik algılama sistemi entegrasyonu için uygundur.

Entegre TEC ve termistör, dalga boyu stabilizasyonu için sıcaklık kontrolünü destekler. 6 pinli konfigürasyona sahip hermetik TO60 metal paketi, gaz analizörleri ve endüstriyel optik algılama cihazları için kompakt ve sağlam bir form faktörü sağlar.

Temel Özellikler -1392nm DFB Lazer Diyot TO-CAN

· Merkez dalga boyu: 1392,5 nm (1391,5–1393,5 nm aralığı),+/- 1 nm yüksek dalga boyu doğruluğu

· Yüksek optik çıkış gücü: minimum 5 mW

· Düşük eşik akımı

· Entegre termoelektrik soğutucu (TEC), termistör

· Asferik lens çıkışlı kompakt TO60 hermetik paket

Tipik Uygulamalar-1392nm DFB Lazer Diyot TO-CAN

· TDLAS kullanılarak su buharı (H₂O) tespiti

· Boş uzay gaz hücresi spektroskopisi

· Gaz analizörleri için 1392nm DFB lazer kaynakları

· Endüstriyel proses nemi izleme

· Optik gaz algılama ve spektroskopi cihazları

· Fotonik araştırma ve OEM gaz analiz sistemleri

Ürün Özellikleri -1392nm DFB Lazer Diyot TO-CAN

Mutlak Maksimum Derecelendirmeler

Elektro-Optik Özellikler (T = 25°C)

TEC Özellikleri

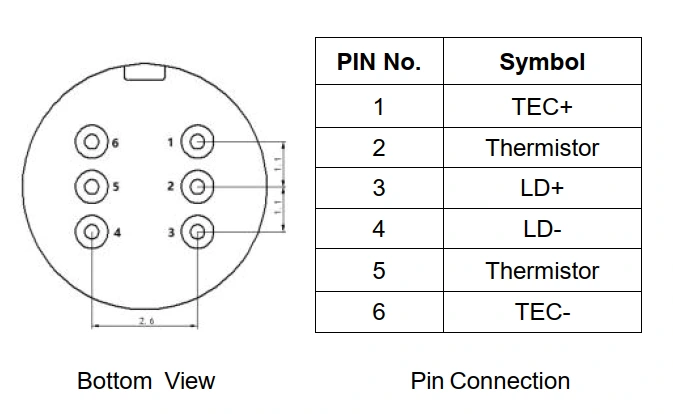

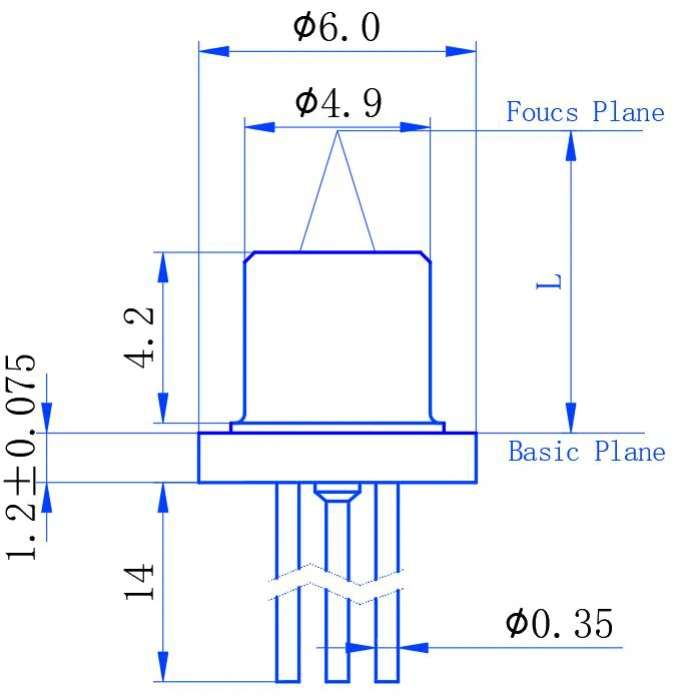

Paket ve Pin Tanımı

Sipariş Bilgileri -1392nm DFB Lazer Diyot TO-CAN

Model Adlandırması

BLD - D XXXX - XX - X

Örnek: BLD-D1392.5TO60-AL

Veri Sayfası -1392nm DFB Lazer Diyot TO-CAN

Veri Sayfası

Sıkça Sorulan Sorular (SSS)

S: 1392nm DFB lazerle hangi gaz tespit edilebilir?

C: 1392nm dalga boyu, su buharı (H₂O) absorpsiyon spektroskopisi için yaygın olarak kullanılır ve TDLAS bazlı nem ve su buharı tespitine uygulanabilir. Spesifik absorpsiyon hattı ve çalışma koşulları, gaz konsantrasyonu, optik yol uzunluğu ve sistem tasarımına göre değerlendirilmelidir. Box Optronics ayrıca farklı gaz algılama gereksinimleri için diğer dalga boylarında DFB lazer diyotları da sunmaktadır.

S: Bu TO60 DFB lazer ile kelebek ambalajlı DFB lazer arasındaki fark nedir?

C: Temel farklar paket formatı, optik arayüz ve maliyettir.

TO60 versiyonunda, boş alan optik bağlantısı için entegre TEC, termistör ve asferik lens içeren kompakt, hermetik metal kutu paketi bulunur.

Kelebek DFB lazerleri tipik olarak fiber pigtailli çıkışla mevcuttur ve konfigürasyona bağlı olarak optik yalıtıcı ve monitör fotodiyodu gibi ek işlevleri entegre edebilir.

Daha basit paketi ve boş alanlı optik çıkışıyla TO60 versiyonu, gaz algılama ve fiber kuplaj ve ek entegre fonksiyonların gerekli olmadığı diğer uygulamalar için daha uygun maliyetli bir seçenek sunar. Seçim gerekli optik bağlantı yöntemine, paket boyutuna ve sistem mimarisine bağlıdır.

S: Entegre TEC gaz algılama performansını nasıl artırır?

C: Entegre TEC ve 10kΩ termistör, DFB lazer için sıcaklık kontrolü sağlayarak istikrarlı çalışma koşullarının korunmasına ve sıcaklık değişimlerinin neden olduğu dalga boyu sapmasını azaltmaya yardımcı olur. TDLAS sistemlerinde sıcaklık kontrolü önemlidir çünkü lazer dalga boyunun hedef emilim özelliği ile aynı hizada kalması gerekir. TEC spesifikasyonları, lazer çalışma sıcaklığı aralığı ve tüm gaz algılama sisteminin gereklilikleri ile birlikte dikkate alınmalıdır.

İlgili Ürünler

· 1392nm 10mW DFB Kelebek Lazer Diyot

·760nm 10mW DFB Kelebek Lazer Diyot

· 1512nm 10mW DFB 14-PIN Kelebek Lazer

· CO2 Algılama için 1574nm DFB Lazer Diyot

· 1 mm Aktif Alan InGaAs PIN fotodiyodu

Çalıştırma Notları ve Kullanım

· Lazer diyotları elektrostatik boşalmaya (ESD) duyarlı cihazlardır. Taşıma sırasında her zaman uygun ESD koruma prosedürleri izlenmelidir.

· Elektrostatik hasarı önlemek için modüller sıradan yarı iletken cihazlarla aynı şekilde kullanılmalıdır. Güvenli saklama ve taşıma için modüller ESD korumalı malzeme ile paketlenmelidir.

· Modülleri PCB üzerine monte etmek için tezgah, havya ve insan vücudu topraklanmalıdır.

· Kullanılmayan cihazları önerilen depolama sıcaklığında (-40°C ila +85°C) ESD güvenli ambalajında ​​saklayın.

· 100mA maksimum ileri akım ve 2V maksimum ileri voltaj dahil, veri sayfasında belirtilen mutlak maksimum değerleri aşmayın.

· Her zaman akım sınırlama ve aşırı voltaj korumasına sahip bir lazer diyot sürücüsü kullanın.

· Optimum performans ve dalga boyu kararlılığı için lazer sürücü akımını uygulamadan önce TEC sıcaklık stabilizasyonunu etkinleştirin.

· Kirlenmeyi önlemek için asferik mercek yüzeyine çıplak parmaklarla dokunmaktan kaçının. Temizleme gerekiyorsa izopropil alkol (IPA) ve tüy bırakmayan bir bez kullanın.

· Lehim yeniden akış sıcaklığı: 10 saniye boyunca maksimum 260°C. Aşırı lehimleme süresi veya sıcaklığından kaçının.
