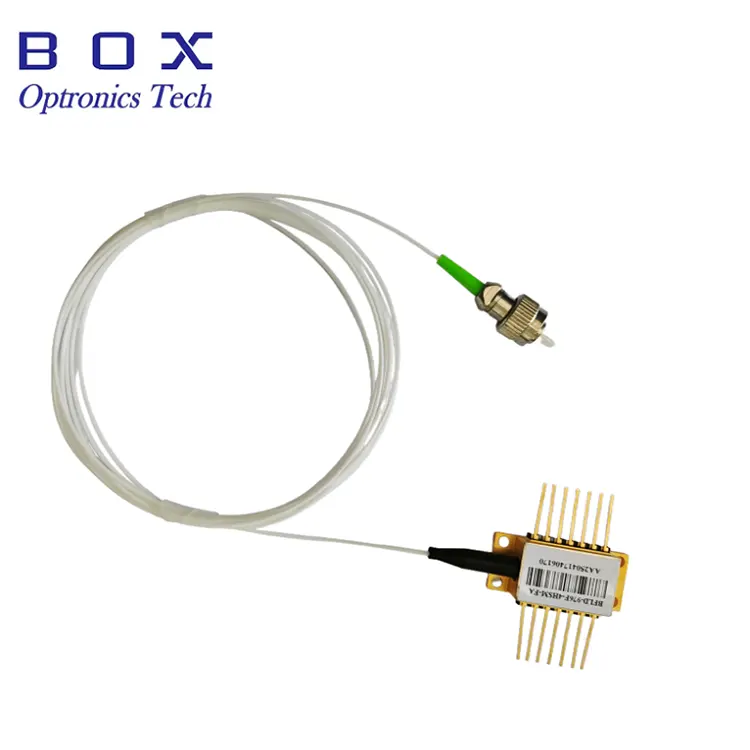

H2S Gaz Algılama için 1582nm DFB Lazer

Box Optronics, ayarlanabilir diyot lazer absorpsiyon spektroskopisi (TDLAS) kullanılarak hidrojen sülfit (H2S) tespiti için tasarlanmış 1582nm+/-1nm dağıtılmış geri besleme lazeri sunar. H2S Gaz Algılama için 1582nm DFB Lazer, entegre termoelektrik soğutucu (TEC), 10kΩ termistör, monitör fotodiyodu ve yerleşik optik izolatör ile endüstri standardı 14 pinli bir kelebek paketine yerleştirilmiştir; 1582nm DFB lazer, dalga boyu stabilitesi (0,09nm/°C sıcaklık katsayısı, 0,01nm/mA akım katsayısı) ve geniş kasa sıcaklığında güvenilir çalışma sağlar aralık.

Talep Gönder

Ürün Açıklaması

Ürüne Genel Bakış - H2S Gaz Algılama için 1582nm DFB Lazer

Box Optronics'in H2S Gaz Algılama için 1582 nm DFB Lazeri, hidrojen sülfür (H₂S) tespiti ve fiber optik algılama için tasarlanmış yüksek performanslı bir MQW dağıtılmış geri beslemeli lazerdir. Dalga boyu doğruluğu +/-1 nm'dir, dalga boyu aralığı 1581–1583 nm'dir ve SM veya PM fiber aracılığıyla 10 mW minimum optik çıkış gücü sağlar. Entegre TEC ve 10kΩ termistör dalga boyu stabilizasyonunu desteklerken, 0,01 nm/mA dalga boyu akım katsayısı ince dalga boyu ayarına olanak tanır. ≥30dB optik izolatör, geri yansımaları azaltır ve iki pin çıkışı seçeneğine sahip 14 pinli kelebek paketi, esnek sistem entegrasyonu sağlar.

Temel Özellikler - H2S Gaz Algılama için 1582nm DFB Lazer

· Merkez dalga boyu: 1582nm, +/-1nm WL toleransı (aralık 1581–1583nm)

· Yüksek optik çıkış gücü: 10mW / 20mW

· Yüksek yan mod bastırma oranı: ≥35dB minimum, 40dB tipik (CW)

· Yerleşik optik izolatör: ≥30dB izolasyon

· Dalga boyu stabilizasyonu için entegre termoelektrik soğutucu (TEC) ve 10kΩ termistör

· Endüstri standardı 14 pinli kelebek paketi, Tip 1 ve Tip 2 pin çıkışı seçenekleri

· SM fiber veya PM fiber örgüsü

Tipik Uygulamalar - H2S Gaz Algılama için 1582nm DFB Lazer

· TDLAS kullanarak hidrojen sülfür (H2S) gazı algılama ve izleme

· H2S tespiti için dalga boyu modülasyon spektroskopisi (WMS)

· Endüstriyel H₂S güvenliği ve çevresel izleme

· Petrol ve gaz, kimyasal ve atık gaz analizi

· Proses gazı izleme ve emisyon analizi

· NIR spektroskopisi ve gaz analitik cihazları

· H₂S gaz analizörlerine ve endüstriyel güvenlik sistemlerine OEM entegrasyonu

Ürün Özellikleri - H2S Gaz Algılama için 1582nm DFB Lazer

Mutlak Maksimum Derecelendirmeler

Parametre	Sembol	Durum	Min.	Tip.	Maks.	Birim
Depolama Sıcaklığı	TS	-	-40	-	85	°C
Çalışma Durumu Sıcaklığı	Tepe	-	-20	-	70	°C
İleri Akım	EĞER	CW	-	-	200	mA
Lazer Ters Gerilimi	VLR	-	-	-	2	V
PD İleri Akım	IFPD	-	-	1.1	5	mA
PD Ters Gerilim	VRPD	-	-	5	10	V
TEC Akımı	ITEC	-	-	0.8	1.5	A
TEC Gerilimi	VTEC	-	-	1.5	3.5	V

Elektro-Optik Özellikler (T = 25°C Lazer Sıcaklığı)

Parametre	Sembol	Test Durumu	Min.	Tip.	Maks.	Birim
Merkez Dalga Boyu	λc	TL=15~35°C, CW	1581	1582	1583	nm
Optik Çıkış Gücü	PO	-	10	-	-	mW
Eşik Akımı	ITH	-	-	10	35	mA
Eğim Verimliliği	η	CW, PO=5mW	0.05	0.11	0.2	mW/mA
Çalışma Akımı	döngü	PO=10mW, CW	-	100	120	mA
Spektral Çizgi Genişliği	LW	FWHM	-	3	-	MHz
Lazer İleri Gerilimi	VF	CW, PO=10mW	-	1.2	3.0	V
Karanlık Akımı İzle	İD	-	-	-	0.1	μA
Bant genişliği (-3dB)	siyah beyaz	-	-	2.5	-	GHz
Yan Mod Bastırma Oranı	SMSR	CW	35	40	-	dB
Optik İzolasyon	-	-10	30	-	-	dB
Bağıl Yoğunlukta Gürültü	RİN	CW, PO=5mW	-	-145	-	dB/Hz
TEC Sıcaklık Ayarı	TS	-	15	-	35	°C
Giriş Empedansı	ZİN	-	22	25	28	Ω
Termistör Akımı	ITC	-	10	-	100	μA
Termistör Direnci	RTH	TL=25°C	9.5	10	10.5	kΩ
TEC Akımı	ITEC	TL=25°C, TC=70°C	-	-	1.5	A
TEC Gerilimi	VTEC	TL=25°C, TC=70°C	-	-	3.5	V
TEC Kapasitesi	ΔT	Tc=70°C	-	-	50	°C
Dalga Boyu Kayması (EOL)	Δλ	25 yıllık ömür	-	-	±0,1	nm
Dalga Boyu Sıcaklık Katsayısı	Δλ/ΔT	TEC 15°C ila 35°C	-	0.09	-	nm/°C
Dalga Boyu Akım Katsayısı	Δλ/ΔI	-	-	0.01	-	nm/mA

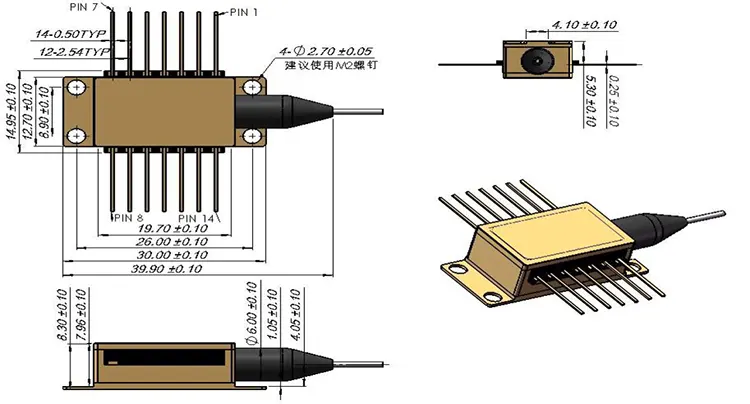

Paket ve Pim Tanımı - H2S Gaz Algılama için 1582nm DFB Lazer

Tip 1 Pin Yapılandırması

Sabitle	Tanım	Sabitle	Tanım
1	Termistör	14	NC (Bağlantı Yok)
2	Termistör	13	Lazer Anot (+)
3	Lazer DC Önyargısı (Katot) (-)	12	Lazer RF Katot (-)
4	PD Monitörü Anot (-)	11	Lazer Anot (+)
5	PD Monitör Katotu (+)	10	NC (Bağlantı Yok)
6	TEC (+)	9	Kasa Zemini
7	TEC (-)	8	Kasa Zemini

Tip 2 Pimli Yapılandırma

Sabitle	Tanım	Sabitle	Tanım
1	TEC (+)	14	TEC (-)
2	Termistör	13	Kasa Zemini
3	PD Monitörü Anot (-)	12	NC (Bağlantı Yok)
4	PD Monitör Katotu (+)	11	Lazer Katot (-)
5	Termistör	10	Lazer Anot (+)
6	NC (Bağlantı Yok)	9	NC (Bağlantı Yok)
7	NC (Bağlantı Yok)	8	NC (Bağlantı Yok)

Sipariş Bilgileri - H2S Gaz Algılama için 1582nm DFB Lazer

Model Adlandırması

BFLD - XXXX - XX - XX - XX (-X)

Örnek: BFLD-1582-10SM-FA

Alan	Kod	Tanım
Lazer Tipi	BFLD	DFB Lazer Diyot Serisi
Dalgaboyu	1582	1582nm (ayrıca mevcuttur: 1310, 1550, CWDM, diğer dalga boyları)
Çıkış Gücü	10	10mW (ayrıca mevcuttur: 20mW, özelleştirilmiş)
Elyaf Tipi	SM / PM	SM = Tek modlu (SMF-28e); PM = Polarizasyonu koruyan
Bağlayıcı Türü	FA / SA	FA = FC/APC; SA = SC/APC; Diğer konektörler mevcut
Pin çıkışı	BOŞ / 2	NULL = Tür 1 (varsayılan); 2 = Tip 2

Veri Sayfası ve Test Sayfası - H2S Gaz Algılama için 1582nm DFB Lazer

veri sayfası

test sayfası

Sıkça Sorulan Sorular (SSS)

S: 1582nm neden H₂S gazı algılama için uygundur?

C: 1582 nm dalga boyu bölgesi H₂S absorpsiyon özellikleri içerir ve DFB lazerleri ve TDLAS/QEPAS teknikleri kullanılarak eser miktarda H₂S tespiti için gösterilmiştir. TDLAS'ta lazer dalga boyu, hedef absorpsiyon çizgisi boyunca taranır ve ortaya çıkan absorpsiyon, H₂S konsantrasyonunu belirlemek için analiz edilir. 1582nm bölgesi aynı zamanda standart fiber optik bileşenlerle ve olgun DFB lazer teknolojisiyle de uyumludur. Dar çizgi genişliği ve yüksek SMSR, spektroskopik algılama için hassas dalga boyu kontrolünü mümkün kılar.

S: Dahili optik izolatör gaz algılama sistemleri için neden önemlidir?

C: Fiber konektörlerden, gaz hücrelerinden, ışın bölücülerden ve diğer optik bileşenlerden gelen geri yansımalar, optik geri beslemeye neden olarak çıkış gücü dalgalanmalarına, mod kararsızlığına ve dalga boyu kararsızlığına yol açabilir. ≥30dB izolasyona sahip yerleşik bir optik yalıtıcı, optik geri bildirimi bastırır ve kararlı lazer çalışmasının ve ölçüm temel çizgilerinin korunmasına yardımcı olur. Etkinliği, önemli optik yansımalara sahip fiber bazlı TDLAS sistemlerinde özellikle değerlidir.

S: Minimum sipariş miktarı (MOQ) nedir?

C: Minimum Sipariş Adedi 1 adettir. Ar-Ge, prototip oluşturma ve ilk değerlendirme için küçük miktarlar mevcuttur; gaz analizörü üretimi ve OEM programları için daha büyük hacimler desteklenebilir. İstediğiniz adete göre fiyatlandırma için satış ekibimizle iletişime geçin.

S: Farklı bir gaz türü için özel bir dalga boyu alabilir miyim?

C: Evet. Box Optronics, TDLAS ve diğer spektroskopik uygulamalar için gaz emme özelliklerine uygun çeşitli dalga boylarında DFB lazerler sunar. Mevcut dalga boyları arasında H₂S, CO₂, CH₄, H₂O, CO, NH₃, O₂ ve diğer gazlara yönelik çözümler bulunur. Fizibilite incelemesi ve fiyat teklifi için hedef gaz ve dalga boyu gereksinimlerinizle ilgili olarak bizimle iletişime geçin.
