Mikro Modül C-bant Erbiyum katkılı Fiber Güçlendirici Amplifikatör

İçindekiler

1. Giriş Mikro Modül C-bant Erbiyum katkılı Fiber Güçlendirici Amplifikatör

2. Teknik Özellikler

3. Ürün Özellikleri

4. Tipik Uygulamalar

5. Ürün detayları

6. Sipariş Bilgileri

7. Veri Sayfası

8. Teklif şartları ve ödeme

9. Teslim süresi

10. Operasyon adımları

11. Çalıştırma Notları ve Bakım

12. Kalite Güvencesi ve Satış Sonrası Hizmet

Ürün Tanıtımı

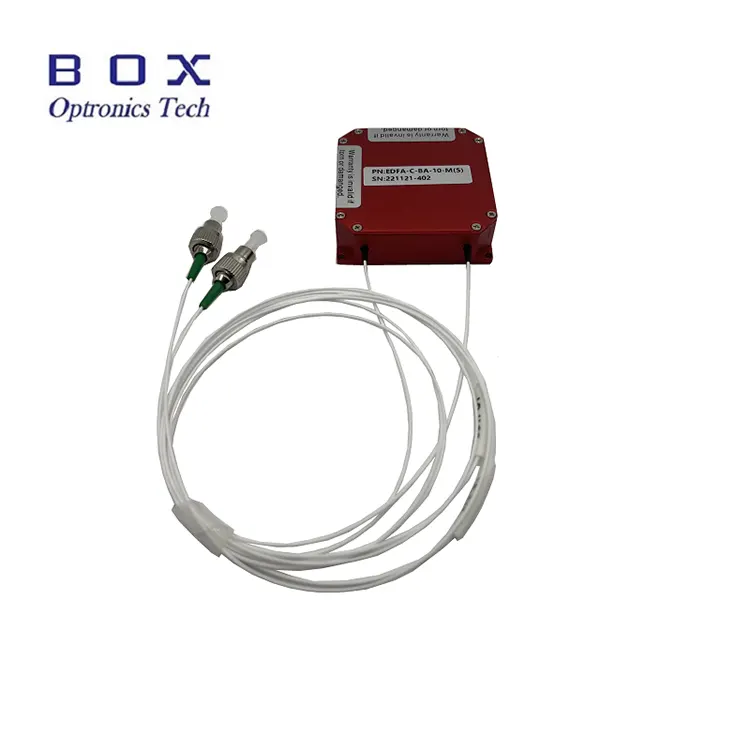

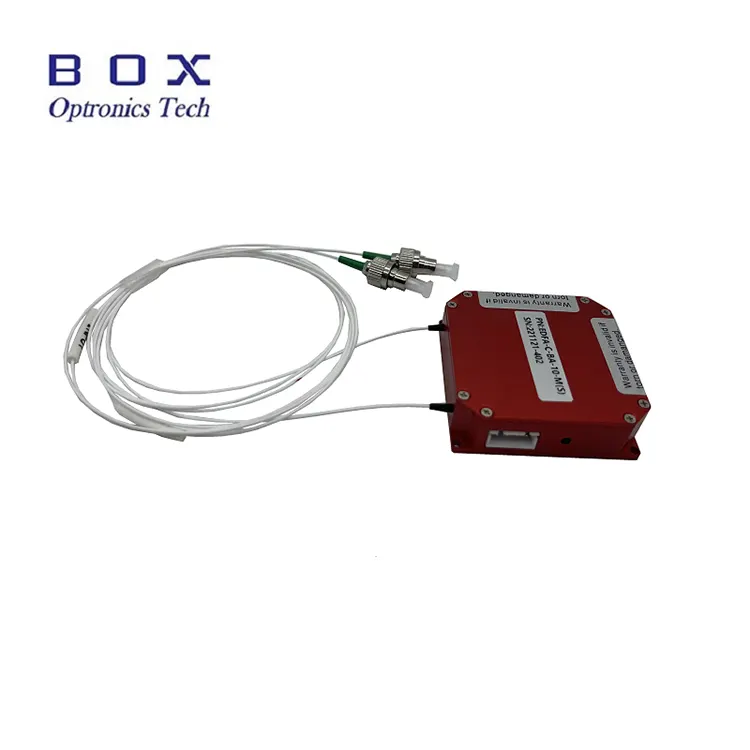

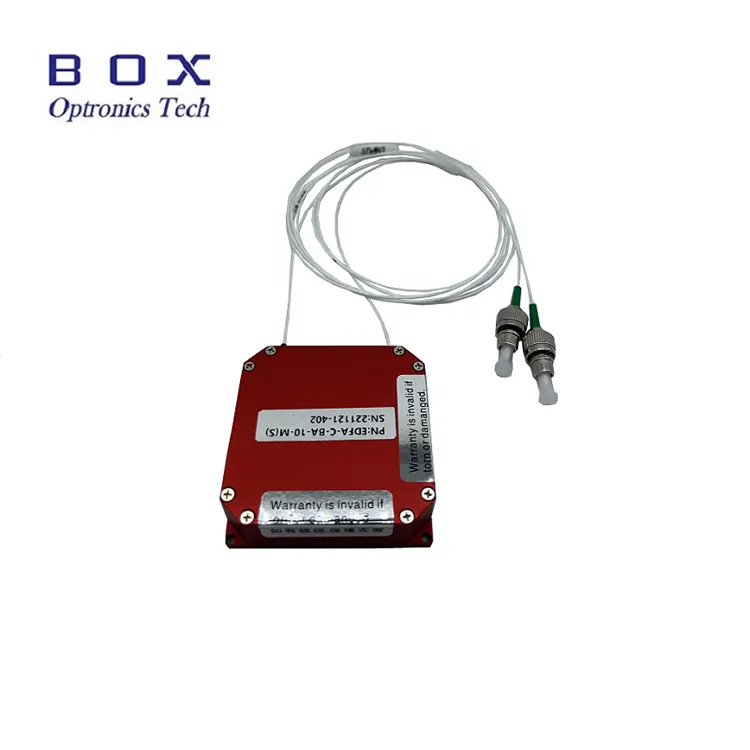

Mikro Modül C-bant Erbiyum katkılı Fiber Güçlendirici Amplifikatörler sınırlı alanlardaki uygulamalar için tasarlanmıştır. Boyutlar opsiyonel olarak 50(G)×50(D)×15(Y)mm veya 45(G)×65(D)×10(Y)mm’dir. Onlar olabilir C bandı 1530~1565nm'deki lazer sinyallerinin güç amplifikasyonu için kullanılır dalga boyu aralığı. 10/13/17/20/23dBm yüksek güce ve düşük gürültüye sahiptirler. bir PC'nin çalışması için iletişim seri portu ve güç kablosu sağlanmıştır. Ne zaman bu modülleri kullanarak fiberin uç yüzünün temiz olduğundan emin olun, lazere dikkat edin giriş sınırlamalarını kontrol edin ve gerekli lazer güvenlik önlemlerini alın.

Ürün Özellikler

Ürün Özellikler

● Geniş dalga boyu aralığı-1530~1565nm;

● Minyatür tasarım;

● Düşük gürültü <5dB;

● RS232/TTL kontrol modu.

Ürün Uygulamalar

● Optik fiber iletişimi;

● Optik fiber sensörü;

● Elyaf Lazer.

Ürün Ayrıntılar

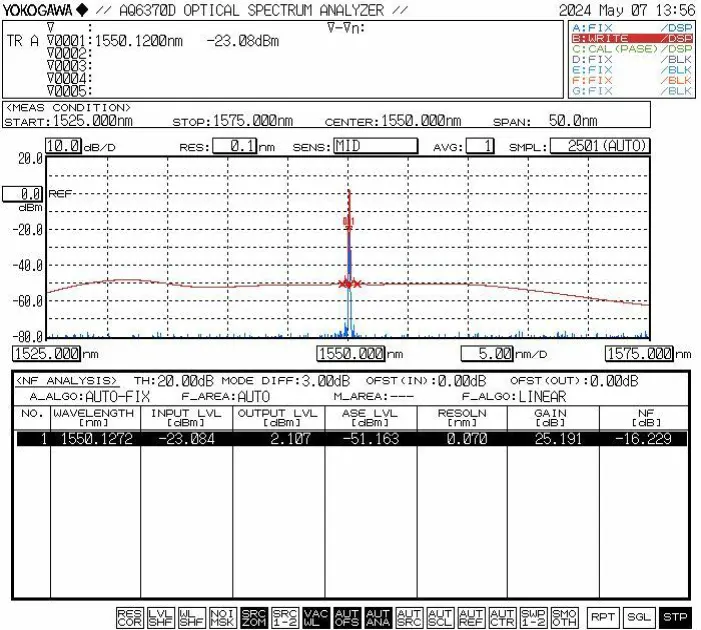

● Tipik Karakteristik Eğri

● İletişim pin tanımı (soldan sağa: 1'den 4'e):

İletişim seviyesi TTL standartlarına uygundur. Bir TTL-RS232 Bir bilgisayara bağlantı için seviye dönüşümü gereklidir.

Sipariş bilgileri

örneğin: EDFA-BA-C-23-SM-MIC

(Sipariş bilgisi: Mikro Modül C-bant Erbiyum katkılı Fiber Güçlendirici Amplifikatör, 23dBmçıkış gücü, SMF-28efiber ile, modül paketi).

Diğer özelleştirilmiş gereksinimler için lütfen iletişime geçin: sales06@boxoptronics.com

Veri Sayfası

Veri Sayfası

Teklif şartları ve ödeme

● Fiyat teklifi şartları

(1) EXW:

DHL/UPS/FedEx hesabınız varsa Box Optronics şunu kullanmanızı önerir: EXW. Hesabınız üzerinden gönderim yapıyoruz; nakliye ücretini talep etmiyoruz.

(2) DAP:

Hesabınız yoksa, lütfen nakliye ücretini önceden ödeyin. ürünler.

● Ödeme koşulları

PayPal ve T/T mevcuttur.

Kurşun zamanı

Üretim için yaklaşık 10-15 iş günü sürer. (Stokta biraz varsa, daha hızlı olacaktır sevk edildi.)

Uluslararası lojistik 3-5 iş günü sürebilir.

Operasyon Adımlar

Adım 1. Paketin Açılması ve Montajı

Montajdan önce tüm aksesuarların eksiksiz olduğunu kontrol edin.

Adım 2. Güç Kaynağı ve Fiberin Bağlanması Yama Kabloları

Güç kaynağını bağlayın; sinyal ışığını girişe bağlayın

Adım 3. Amplifikatörün Açılması

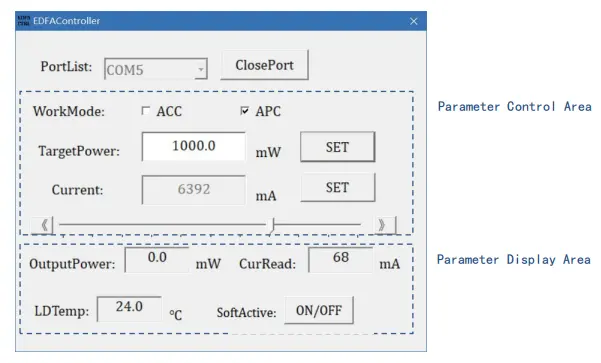

Amplifikatörün gücünü açın. Not: Çalışma akımı ve kazancı değerler, son kapatma sırasında ana bilgisayar tarafından ayarlanan parametrelerdir ve Gerektiğinde yazılım aracılığıyla değiştirilebilir. Takılması veya takılması kesinlikle yasaktır. Lazer çalışırken fiber konektörlerini çıkarın.

Setp4.Shutdown

Kullanımdan sonra güç kablosunu çıkarın.

Operasyon Notları ve Bakım

● Amplifikatör çalışırken güç kaynağını doğrudan kesmeyin. çalışıyor.

● Fiberin yanmasını önlemek için fiber konektörlerini tozdan uzak tutun konektörün uç yüzü. Fiber konektörü önceden tozsuz lens kağıdıyla temizleyin. bağlantısını yapın, fiber uç yüz denetçisi ile inceleyin ve flanş yoluyla bağlayın yalnızca temizliği onayladıktan sonra. Aksi takdirde fiber konnektörün uç yüzü zarar görebilir. Lazer açıldığında yanacaktır. Aşağıdaki durumlarda lazersiz çalışmayı sağlayın: bağlantı flanşlarını kullanın ve kullanılmadığı zaman fiber toz kapaklarını takın.

● Ekipmanı kuru tutun ve kuru bir yerde saklayın.

Kalite Güvencesi ve Satış Sonrası Hizmet

● Garanti Süresi:

İnsan kaynaklı olmayan kusurlar için 1 saat içinde ücretsiz onarım veya değiştirme satın alma tarihinden itibaren yıl. Ücretli bakım hizmetleri 1 yıl sonra verilmektedir.

● Ücretsiz Garanti Kapsamında İstisnalar:

Ücretsiz garanti süresi boyunca ücretsiz onarım veya değiştirme hizmetleri Ürün kalitesi sorunlarından kaynaklanan arızalar için sağlanacaktır. Ancak Kutu Optronics aşağıdaki durumlarda ücretsiz onarım hizmetlerini reddetme hakkını saklı tutar: garanti süresi içindeki durumlar:

(1) Doğal faktörlerin (örneğin yıldırım, toz) neden olduğu hasarlar veya çevresel etkiler.

(2) Kullanıcının hatalı kullanımından kaynaklanan arızalar.

(3) İnsan hatasından kaynaklanan bariz fiziksel hasar.

(4) İzinsiz sökme, değiştirme veya onarım.

(5) Muhafaza üzerindeki garanti etiketleri değiştirilmiş veya eksik.

(6) Nakliye sırasında hasar veya kayıp.
