C-bant Erbiyum katkılı Fiber Güçlendirici Amplifikatör

İçindekiler

1. Giriş C-bant Erbiyum katkılı Fiber Güçlendirici Amplifikatör

2. Teknik Özellikler

3. Ürün Özellikleri

4. Tipik Uygulamalar

5. Ürün detayları

6. Sipariş Bilgileri

7. Veri Sayfası ve Test Sayfası

8. Teklif şartları ve ödeme

9. Teslim süresi

10. Operasyon adımları

11. Çalıştırma Notları ve Bakım

12. Kalite Güvencesi ve Satış Sonrası Hizmet

Ürün Tanıtımı

C-bant Erbiyum katkılı Fiber Güçlendirici Amplifikatörler optik iletişim, fiber optik algılama, CATV, ve laboratuvar araştırması. Geniş bir dalga boyu aralığına, yüksek güce ve Hem ACC hem de APC çalışma modlarıyla düşük gürültü. Bir iletişim seri bağlantı noktası ve tak-çalıştır işlemi için güç kablosu sağlanmıştır. Komutlar: Müşteri sistemlerine kolay entegrasyon için mevcuttur. Çoklu çıkış gücü Tek modlu ve 15 ila 26 dBm arası ayarlar mevcuttur ve polarizasyonu koruyan fiber seçenekleri. Bir yıllık garanti dahildir. Ne zaman bu modülleri kullanarak fiberin uç yüzünün temiz olduğundan emin olun, lazere dikkat edin giriş sınırlamalarını kontrol edin ve gerekli lazer güvenlik önlemlerini alın.

Ürün Özellikler

Ürün Özellikleri

● Geniş dalga boyu aralığı;

● Yüksek çıkış gücü;

● Düşük gürültü;

● DB9 Kolay entegrasyon için dişi (RS232) iletişim.

1. Ürün Uygulamaları-C-bandı Erbiyum katkılı Fiber Güçlendirici Amplifikatör

● Optik fiber iletişimi;

● Optik fiber sensörü;

● Elyaf Lazer.

Ürün Ayrıntılar

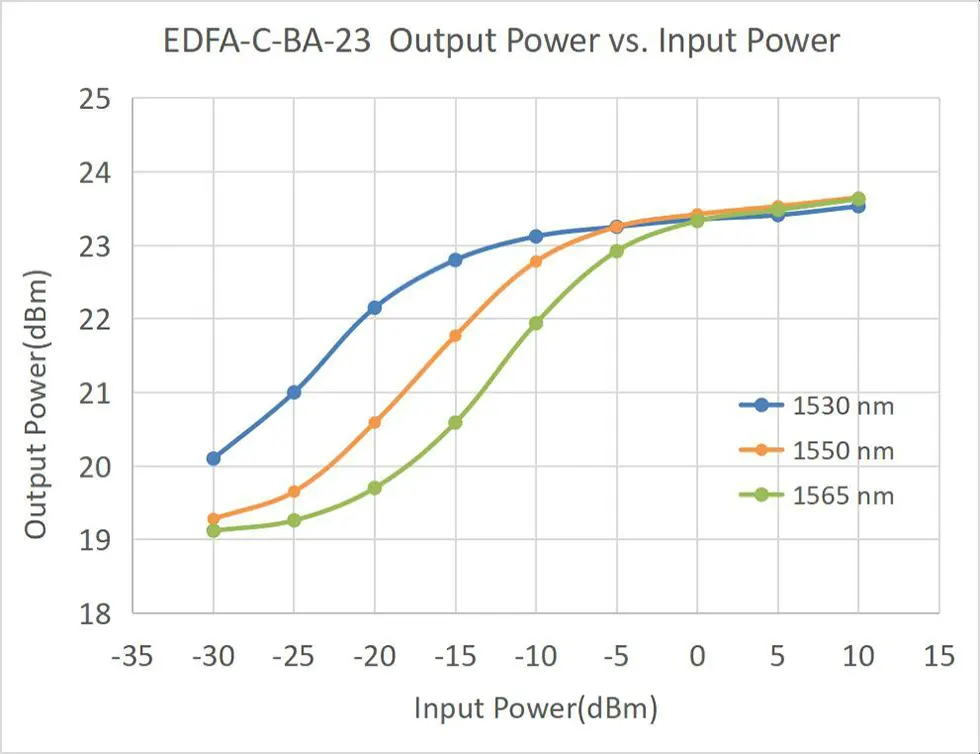

● Tipik Karakteristik Eğri

● Standart Aksesuarlar

Sipariş verme bilgi

örneğin: EDFA-C-BA-23-SM-M

(Sipariş bilgileri: C-bant Erbiyum katkılı Fiber Güçlendirici Amplifikatör, 23dBmçıkış gücü, SMF-28efiber ile, modül paketi).

Diğer özelleştirilmiş gereksinimler için lütfen iletişime geçin: sales06@boxoptronics.com

Veri Sayfası ve Test sayfası

Veri Sayfası

Test sayfası

Teklif şartları ve ödeme

● Fiyat teklifi şartları

(1) EXW:

DHL/UPS/FedEx hesabınız varsa Box Optronics şunu kullanmanızı önerir: EXW. Hesabınız üzerinden gönderim yapıyoruz; nakliye ücretini talep etmiyoruz.

(2) DAP:

Hesabınız yoksa, lütfen nakliye ücretini önceden ödeyin. ürünler.

● Ödeme koşulları

PayPal ve T/T mevcuttur.

Kurşun zamanı

Üretim için yaklaşık 10-15 iş günü sürer. (Stokta biraz varsa, daha hızlı olacaktır sevk edildi.)

Uluslararası lojistik 3-5 iş günü sürebilir.

Operasyon Adımlar

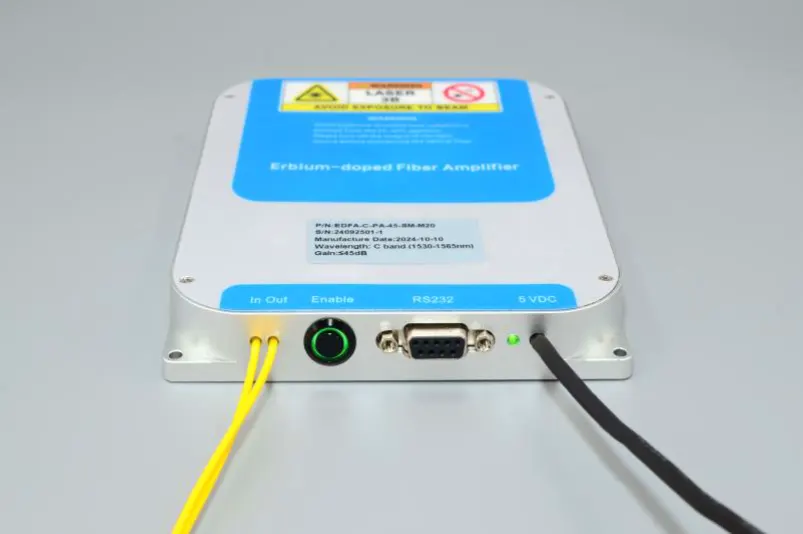

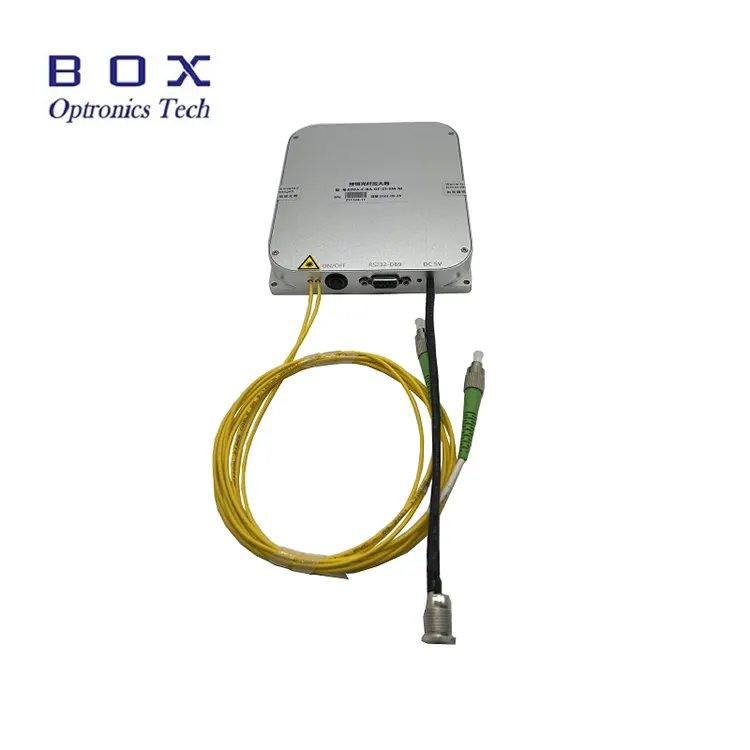

Adım 1. Görünüm: Ön taraf EDFA'nın sıralı olarak giriş ve çıkış optik fiberleri ile donatılmıştır; optik amplifikasyon çıkışı aktivasyon anahtarı, bir ana bilgisayar iletişimi arayüzü (varsayılan RS232 DB9), bir güç gösterge ışığı ve bir güç kablosu (varsayılan DC 5V).

Adım 2. Güç Kaynağı: Güç bağlantı noktası varsayılan DC5,5 × 2,1 mm güçtür arayüz ve eşleşen bir DC5V DC güç adaptörü sağlanacaktır. ürün fabrikadan çıkar. Güç adaptörü ile arasındaki bağlantı yöntemi EDFA modülü aşağıdaki şekilde gösterilmektedir. Lütfen kullandığınızdan emin olun. orijinal eşleşen güç adaptörü. Uygun olmayan bir güç adaptörünün kullanılması EDFA'nın düzgün çalışmamasına veya EDFA'ya zarar vermesine neden olabilir. U şeklinde Kullanıcıların bir ağa bağlanması için konektör güç kaynağı hattı da sağlanabilir. güç kaynağının değiştirilmesi, ancak satın alma sırasında önceden teklif edilmesi gerekir.

Adım 3.Fiber Jumper'ların Bağlanması:Açık fiber optik konektörün toz kapağını kapatın, fiber uç yüzeyini kontrol edin ve Diğer optikleri bağlamadan önce herhangi bir kirlilik veya hasar olmadığını doğrulayın. fiber cihazlar veya test ekipmanları. Yüksek güçlü EDFA'nın çıkış fiberi için modelde bağlantı için füzyon birleştirme yönteminin kullanılması tavsiye edilir.

Setp4.Isı Dağılımı: Bu erbiyum katkılı fiber amplifikatör modülü belirli bir miktarda ısı üretir. amplifikatörün alt yüzeyi (metin olmayan taraf) birbirine yakın olmalıdır ısı emiciye, ısı dağıtım kanadına veya metal yüzeye temas kullanıcının kasasının alt kısmı. elde etmek için uygun hava soğutması önerilir. iyi bir ısı dağılımı etkisi. Önerilen optimum çalışma ortamı sıcaklık -5 ~ +35°C'dir. ne zaman ortam sıcaklığı 50°C'yi aştığında, bekleme durumundaki amplifikatör başlamayacaktır. Ortam sıcaklığı ne zaman 55°C'yi aşarsa, çalışma durumundaki amplifikatör lazer çıkışını otomatik olarak durduracak ve devreye girecek Kendini korumak için bekleme durumu. Ortam sıcaklığı 50°C'ye düştüğünde amplifikatör otomatik olarak çıkışa devam edecektir.

Adım 5.Giriş Optik Gücü: Bu erbiyum katkılı fiber amplifikatörün eşiği yoktur giriş optik sinyal gücü gereksinimi. Ortalama güç ne zaman giriş optik sinyali sıfıra yakın güce düşürülürse amplifikatör hala çalışma durumunu koruyun ve çıkış portu kendiliğinden emisyona sahip olacak çıktı. Ancak daha ideal bir amplifikasyon etkisi ve sinyal-gürültü elde etmek için oranı, giriş optik gücünün güç dahilinde kontrol edilmesi önerilir. test sayfasında veya ürün spesifikasyonunda açıklanan aralık.

Adım 6.Ana Bilgisayar Kontrolü: Bu amplifikatör modüler bir üründür ve ayarlamak ve izlemek için özel ana bilgisayar yazılımıyla birleştirilmelidir. EDFA'nın çalışma durumu ve çalışma parametreleri. Kullanıcının bilgisayarının ihtiyaçları USB-232 seri port sürücü programını ve EDFA ana bilgisayarını kurmak için Firmamız tarafından sağlanan kontrol yazılımı. USB-232 seri bağlantı noktası sürücüsü programın kurulması gerekir, aksi takdirde ana bilgisayar yazılımı bağlanamaz ve EDFA modülüyle normal şekilde iletişim kurun. Şunu belirtmek gerekir ki USB-232 seri bağlantı noktası sürücü programı gerçek USB-232 ile tutarlı olmalıdır seri port kablosu kullanıldı. EDFA ana bilgisayarının yazılım sürüm numarası yazılım, cihazda kayıtlı yazılım sürüm numarasıyla tutarlı olmalıdır. ürün test sayfası.

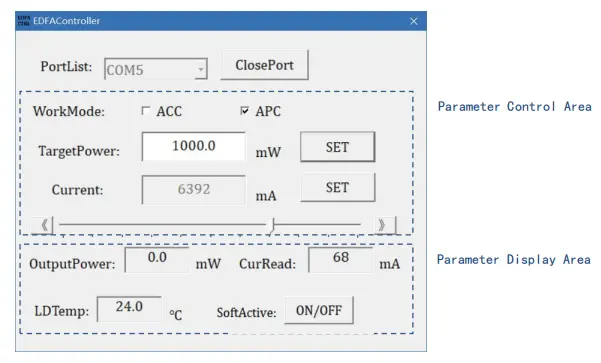

Adım 7. Ana Bilgisayar Yazılım Arayüzü: Ana bilgisayar yazılımı tarafından görüntülenebilen bilgiler şunları içerir: amplifikatör çalışma modu, çıkış optik güç hedef değeri, pompa lazeri mevcut hedef değer ve sıcaklık izleme durumu.

Adım 8. Özel Operasyon:Sonra ana bilgisayar yazılımını başlatırken ilk önce doğru seri bağlantı noktasını seçin Seri bağlantı noktası sırasındaki PortList numarası, açmak için OpenPort düğmesine tıklayın seri bağlantı noktası. Bu sırada Current Read ve LDTemp pencereleri görüntülenecektir. Modülün çalışma akımı ve pompa sıcaklığı. Hedefi girin TargetPower penceresinde optik güç değerini seçin ve SET butonuna tıklayın. Ne zaman EDFA modülünün düğme anahtarı ve üzerindeki SoftActive düğme anahtarı yazılımın her ikisi de açıldığında, ayar geçerli olur ve EDFA'nın optik özelliği vardır. güç çıkışı.

Adım 9. Kontrol Modu: Standart model Bu fiber amplifikatörün iki çalışma modunu destekler, otomatik akım kontrolü modu (ACC modu) ve otomatik güç kontrol modu (APC modu). Değiştirebilirsin WorkMode seçeneği ile bu iki çalışma modu arasında geçiş yapabilirsiniz. Geçiş yaparken, Lütfen önce Aktif düğme anahtarını kapatmayı unutmayın. (* Bazı amplifikatörler modeller yalnızca EDFA-C-PA gibi ACC modunu destekler). ACC modunda pompaya girin Geçerli pencerede geçerli değeri seçin ve AYARLA düğmesine tıklayın veya doğrudan sürükleyin Pompa akım değerini ayarlamak için sol ve sağ kaydırıcıları kullanın. APC modunda girin TargetPower penceresinde hedef optik güç değerini seçin ve SET'e tıklayın. düğmesine basın.

Adım 10. Çıkış Aktivasyonu: Modülün önündeki düğme anahtarını ve SoftActive düğmesini etkinleştirin Yazılımın her ikisi de açıldığında, ayar geçerli olur ve amplifikatörün lazer çıkışı vardır ve LAZER gösterge ışığı açıktır. AÇIK/KAPALI düğmesi kırmızı renkte görüntülenecektir. Parametre izlemedeki OutputPower alanı mevcut gerçek çıkış optik gücünü gösterir, CurRead mevcut optik gücü gösterir pompa akımı ve LDTemp dahili sıcaklığı gösterir.

Adım 11. Kapatma: İlk önce kapatın Amplifikatörün yan tarafındaki AÇMA/KAPAMA düğmesi ve SoftActive düğmesi yazılımı açın, seri bağlantı noktasını kapatmak için ClosePort'a tıklayın ve ardından yazılımı kapatın.

Adım 12. Parametre Belleği: Mod ve Kontrol yazılımı tarafından ayarlanan parametreler otomatik olarak EDFA modülü ve kapanma belleği işlevine sahiptir. Eğer gerek yoksa EDFA parametrelerini değiştirin, ana bilgisayara bağlanmanıza gerek yoktur tekrar kullanırken.

Operasyon Notları ve Bakım

● Başlatırken öncelikle güç anahtarının ve anahtar anahtarının açık olduğundan emin olun. kapatın ve ardından güç kaynağını bağlayın. Kapatırken ilk olarak Anahtarı kapatın ve çıkıştan sonra güç kaynağının bağlantısını kesin gösterge ışığı söner. olduğunda güç kaynağını doğrudan kesmeyin. EDFA çalışıyor.

● Çıkışın sık sık takılıp çıkarılması önerilmez. Artan toz kirliliğine yol açabilecek toz kirliliğini önlemek için fiber konektörler fiber konektörün uç yüzünün takılma kaybı veya yanması.

● Fiber konektörlerini tüy bırakmayan bir bezle temizleyin ve bir Bağlantıdan önce fiber uç yüz dedektörü. Fiberleri her zaman bağlayın/bağlantısını kesin Uç yüzün yanmasını önlemek için güç olmadan. Fiber optik konektörler şöyle olmalıdır: toz kapakları ile kapatılmıştır.

● Çıkış fiberinin başka bir fibere bağlanması gerekiyorsa, füzyon birleştirici kullanılması önerilir.

● Lütfen nem, toz ve korozyona karşı önlem alın; mağaza kuru bir yerde.

Kalite Güvencesi ve Satış Sonrası Hizmet

● Garanti Süresi:

İnsan kaynaklı olmayan kusurlar için 1 saat içinde ücretsiz onarım veya değiştirme satın alma tarihinden itibaren yıl. Ücretli bakım hizmetleri 1 yıl sonra verilmektedir.

● Ücretsiz Garanti Kapsamında İstisnalar:

Ücretsiz garanti süresi boyunca ücretsiz onarım veya değiştirme hizmetleri Ürün kalitesi sorunlarından kaynaklanan arızalar için sağlanacaktır. Ancak Kutu Optronics aşağıdaki durumlarda ücretsiz onarım hizmetlerini reddetme hakkını saklı tutar: garanti süresi içindeki durumlar:

(1) Doğal faktörlerin (örneğin yıldırım, toz) neden olduğu hasarlar veya çevresel etkiler.

(2) Kullanıcının hatalı kullanımından kaynaklanan arızalar.

(3) İnsan hatasından kaynaklanan bariz fiziksel hasar.

(4) İzinsiz sökme, değiştirme veya onarım.

(5) Muhafaza üzerindeki garanti etiketleri değiştirilmiş veya eksik.

(6) Nakliye sırasında hasar veya kayıp.
