Ürüne Genel Bakış-Optik Güç Ölçer

Box Optronics'in Optik Güç Ölçer, hassas optik güç tespiti ve analizi için tasarlanmış yüksek performanslı bir optoelektronik ölçüm cihazıdır. Yüksek kaliteli silikon (Si) ve indiyum galyum arsenit (InGaAs) fotodiyot dedektörleri üzerine inşa edilen güç ölçüm cihazlarımız, ultraviyole, görünür, yakın kızılötesi ve orta kızılötesi spektral aralıklarda doğru, güvenilir ölçümler sağlar.

Seri, hem laboratuvar ve üretim testleri için tezgah üstü çok kanallı modelleri (PM-MC-4-B5) hem de saha testleri ve yerinde kalibrasyon için kompakt el tipi tek kanallı modelleri (PM-SC-1-HD) içerir. Tüm birimler sezgisel dokunmatik ekran arayüzlerine, gerçek zamanlı istatistiksel analize (akım, minimum, maksimum, ortalama, tepeden tepeye, standart sapma) ve PC tabanlı veri toplama ve analizi için USB bağlantısına sahiptir. Farklı dalga boyu bantlarını ve güç aralıklarını destekleyen değiştirilebilir dedektör kafaları, tekdüze ışın toplama için isteğe bağlı entegre küre tasarımları ve esnek fiber bağlantı aksesuarları (çıplak fiber adaptör ve FC fiber adaptör) ile optik güç ölçüm cihazlarımız, özel gereksinimleri karşılayacak şekilde yapılandırılabilir.

Temel Özellikler-Optik Güç Ölçer

● Yüksek ölçüm çözünürlüğü: Hassas güç okumaları için 0,001dB

● Geniş güç aralığı: 1nW~10mW veya 10uW~10W

● Geniş dalga boyu kapsamı: 400~1100nm (Si), 900~1650nm (InGaAs), 1100~2200nm (InGaAs)

● Çoklu form faktörleri: Masaüstü (4 kanallı) ve Elde Taşınabilir (1 kanallı) yapılandırmalar mevcuttur

● Dahili güç istatistiksel analizi: mevcut değer, minimum, maksimum, ortalama, tepeden tepeye, standart sapma

● Yapılandırılabilir veri örnekleme aralığı: 0,1 saniyeden 1 saniyeye

● Gerçek zamanlı ekrana sahip sezgisel dokunmatik ekranlı kullanıcı arayüzü

● Veri kaydı ve grafik analizi için ana yazılımla USB bağlantısı

● BNC/SMA aracılığıyla analog voltaj çıkışı (0~2,5V)

● Çıplak fiber adaptör (BFA) ve FC fiber adaptör (FCA) aksesuarlarıyla uyumludur

● Hem laboratuvar hem de endüstriyel ortamlara uygun kompakt, sağlam tasarım

● Ölçüm belirsizliği: ±%5

Tipik Uygulamalar-Optik Güç Ölçer

● Optik bileşen testi ve karakterizasyonu (lazer diyotlar, fiberler, amplifikatörler, izolatörler)

● Lazer güç çıkışı doğrulaması ve stabilite izleme

● Fiber optik sistem hizalaması ve kayıp ölçümü

● Fotonik ve optoelektronik alanında araştırma ve geliştirme laboratuvarları

● Endüstriyel lazer üretim hattı kalite kontrolü ve testi

● Optik sensör kalibrasyonu ve doğrulaması

● Telekomünikasyon bileşen testleri (CWDM, DWDM, alıcı-vericiler)

● Eğitim ve üniversite optik laboratuvarları

● Saha servisi ve yerinde ekipman kalibrasyonu

Teknik Özellikler-Optik Güç Ölçer

Dedektör Özellikleri (T=25°C)

Ana Ünite Özellikleri

Aksesuar Özellikleri

Ürün Detayı-Optik Güç Ölçer

Optik Güç Ölçer Nedir?

Optik güç ölçer, tipik olarak lazerlerden, ışık yayan diyotlardan (LED'ler) veya fiber optik iletim sistemlerinden gelen optik sinyallerin gücünü ölçmek için tasarlanmış hassas bir optoelektronik alettir.

İki ana bileşenden oluşur: gelen optik gücü elektrik akımına dönüştüren kalibre edilmiş bir fotodiyot sensör kafası ve ölçülen güç değerini watt (W), miliwatt (mW) veya 1 mW'a (dBm) göre desibel gibi birimlerle yükselten, dijitalleştiren ve görüntüleyen bir ekran/işlem ünitesi.

Optik güç ölçerler fotonik araştırmalarında, fiber optik iletişimde, lazer üretiminde ve kalite kontrolünde temel araçlardır. Lazer çıkış karakterizasyonu, fiber ekleme kaybı ölçümü, optik amplifikatör çıkış gücü ve kazanç ölçümü ve sistem düzeyinde güç bütçesi doğrulaması için kullanılırlar.

Dedektör malzemesinin seçimi (görünür/NIR için silikon, NIR/SWIR için InGaAs) cihazın dalga boyu aralığını ve hassasiyetini belirler.

Ürün Serisine Genel Bakış

Box Optronics, değiştirilebilir dedektör kafalarına ve iki ana ünite seçeneğine sahip modüler bir optik güç ölçer platformu sunarak müşterilerin kendi özel ölçüm gereksinimlerine göre optimize edilmiş bir sistemi yapılandırmasına olanak tanır:

Dedektör Başlıkları

• PMS-4011-2040: Entegre küreli silikon fotodiyot dedektörü, -20~+40dBm (10μW~10W) güç aralığı ile 400~1100nm'yi kapsar. Görünür ve yakın kızılötesi lazer gücü ölçümleri için idealdir.

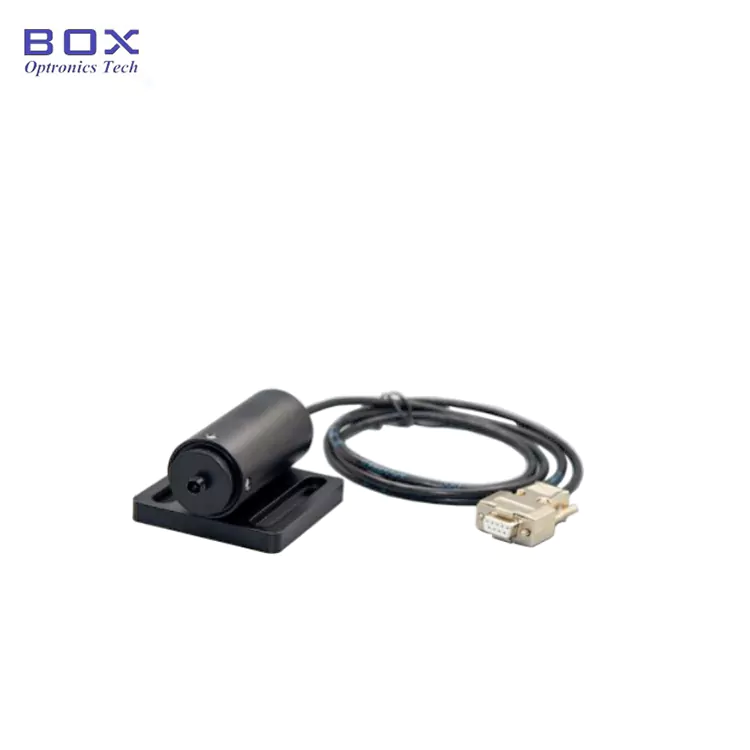

• PMS-9016-6010:InGaAs fotodiyot dedektörü (tümleşik küre yok), -60~+10dBm (1nW~10mW) genişletilmiş düşük güç aralığı ile 900~1650nm'yi kapsar. Yüksek hassasiyetli telekom bandı ölçümleri için optimize edilmiştir.

• PMS-9016-2043: Entegre küreli InGaAs fotodiyot dedektörü, -20~+43dBm (10μW~20W) geniş güç aralığıyla 900~1650nm'yi kapsar. Genel amaçlı telekom ve datacom testleri için uygundur.

• PMS-1122-2040: -20~+40dBm (10μW~10W) güç aralığı ile 1100~2200nm'yi kapsayan entegre küreli, genişletilmiş dalga boylu InGaAs fotodiyot dedektörü. Kısa dalga kızılötesi (SWIR) uygulamaları için tasarlanmıştır.

Ana Bilgisayar Birimleri

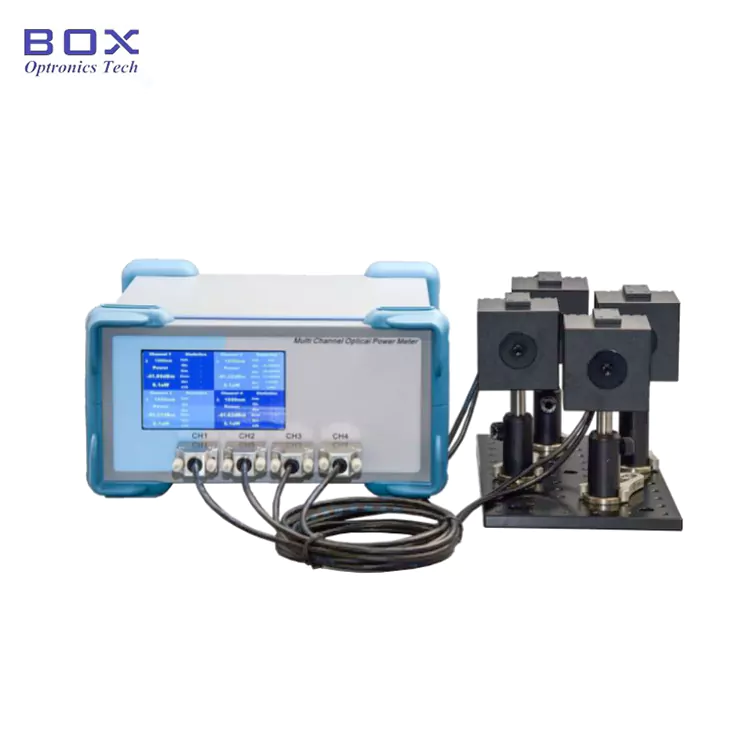

• PM-MC-4-B5 (Masaüstü Çok Kanallı): Dört dedektör kanalına kadar eşzamanlı ölçümü destekleyen, geniş dokunmatik ekrana sahip dört kanallı tezgah üstü ünite. Laboratuvar kurulumları, üretim test istasyonları ve çok noktalı izleme gerektiren uygulamalar için idealdir.

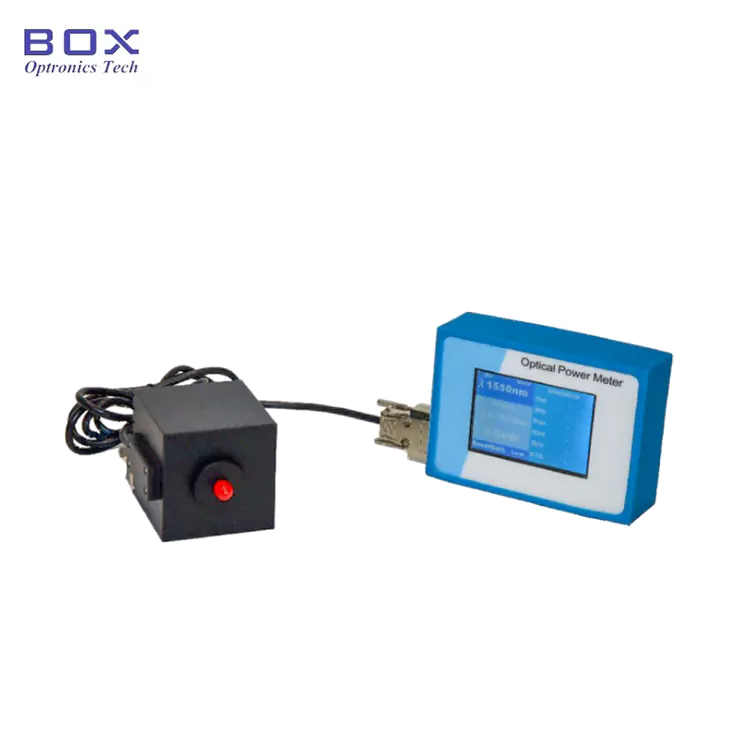

• PM-SC-1-HD (Elde Taşınabilir Tek Kanal): Taşınabilirlik ve sahada kullanım için tasarlanmış, dokunmatik ekran arayüzüne sahip kompakt tek kanallı el tipi ünite. Yerinde kalibrasyon, saha servisi ve mobil test uygulamaları için mükemmeldir.

Sipariş Bilgileri-Optik Güç Ölçer

Model Adlandırması

Ana Bilgisayar Birimi Adlandırma Kuralı

PM - XX - X - XX

Örnek: PM-MC-4-B5

Dedektör Adlandırma Kuralı

PMS - XXXX - XXXX - XX

Örnek: PMS-9016-2040-FC

Veri Sayfası ve Yazılım-Optik Güç Ölçer

Veri Sayfası

· USB arayüzü aracılığıyla uzaktan kumanda. Satın alma işlemine dahil olan PC yazılımı indirme bağlantısı.

Teklif ve Ödeme Koşulları

Teklif Şartları

· EXW

· DAP

· FOB

· Diğer şartlar: Görüşmek için lütfen bizimle iletişime geçin.

Ödeme Koşulları

· PayPal: Numuneler ve küçük siparişler için hızlı ve güvenli ödeme

· T/T (Banka Havalesi): Normal üretim siparişleri için standart ödeme yöntemi

· Alibaba Ticaret Güvencesi: Çevrimiçi işlemler için alıcı garantisiyle güvenli sipariş koruması

· Kredi Kartı: PayPal ve Alibaba platformlarında kullanılabilir

· Esnek Ödeme Koşulları: Pazarlık edilebilir

Kurşun zamanı

· Standart birimler (stoktaki modeller): 3~5 iş günü

· Standart üretim: 10~15 iş günü

· Toplu siparişler: Üretim programı için lütfen iletişime geçin

· Uluslararası gönderim:~5 iş günü (DHL/UPS/FedEx express)

· Hızlandırılmış hizmet: Talep üzerine sunulur

Çalıştırma Notları ve Kullanım-Optik Güç Ölçer

Güvenlik Önlemleri

· Asla aktif bir lazer ışınına veya optik çıkış bağlantı noktasına doğrudan bakmayın

· Her zaman uygun lazer güvenliği protokollerini takip edin ve uygun lazer güvenliği gözlükleri takın

· Kullanımdaki dedektör modelinin maksimum nominal gücünü aşmayın

· Üniteyi temizlemeden veya bakım yapmadan önce gücü kesin

· Cihazın zarar görmesini önlemek için yalnızca belirtilen güç kaynağını kullanın

Dedektör Bakımı ve Bakımı

· Dedektör açıklığını temiz tutun ve toz, yağ ve döküntülerden arındırın

· Dedektör yüzeyini temizlerken temiz, tüy bırakmayan mendiller ve uygun bir optik temizleme solüsyonu kullanın

· Kullanılmadığı zaman dedektördeki koruyucu kapakları daima değiştirin

· Aktif dedektör yüzeyine parmaklarınızla veya aletlerle dokunmaktan kaçının

· Uygun temizleme araçlarını kullanarak fiber konnektörleri yerleştirmeden önce temizleyin

· Dedektörü düşürmekten veya mekanik şoka maruz bırakmaktan kaçının

· Kullanmadığınız zamanlarda temiz ve kuru bir ortamda saklayın

· Yıllık olarak periyodik yeniden kalibrasyon önerilir

Kalite Güvencesi

Box Optronics, güvenilir, tutarlı performansa sahip yüksek kaliteli optik test ve ölçüm cihazları sağlamaya kendini adamıştır. Tüm optik güç ölçüm cihazlarımız sevkıyattan önce sıkı testlerden, kalibrasyondan ve kalite kontrol prosedürlerinden geçmektedir.

Garanti

· Teslimat tarihinden itibaren 12 aylık sınırlı garanti

· Garanti, malzeme ve işçilik kusurlarını kapsar

· Garanti kapsamındaki arızalı birimler için ücretsiz onarım veya değiştirme

· Garanti, yanlış kullanım, yanlış kullanım, yetkisiz değişiklik veya sarf malzemesi parçalarının normal aşınmasından kaynaklanan hasarları kapsamaz
