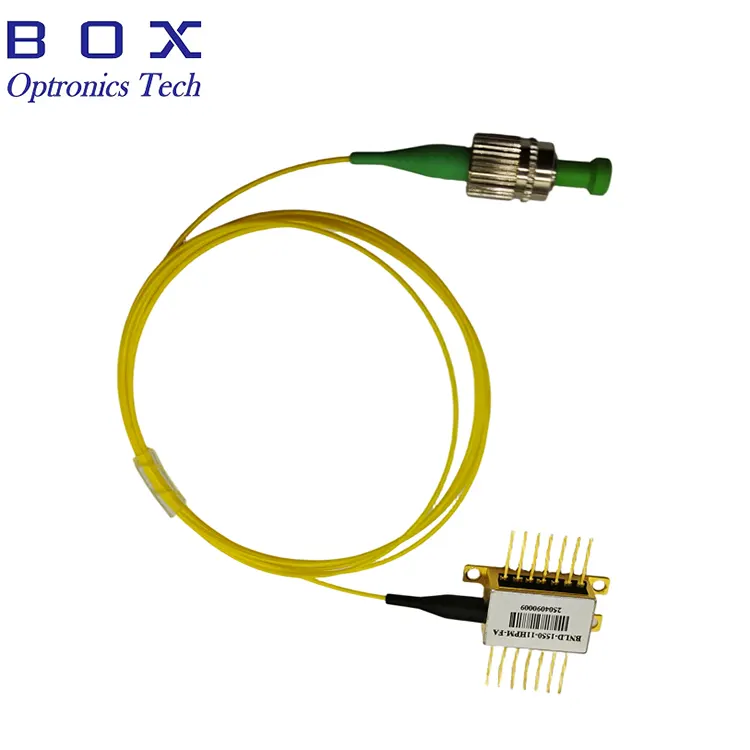

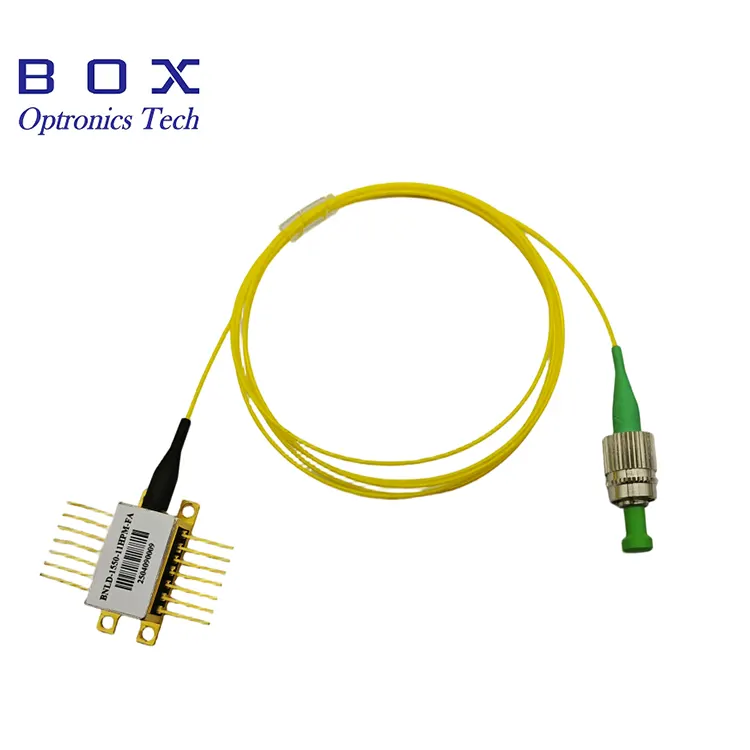

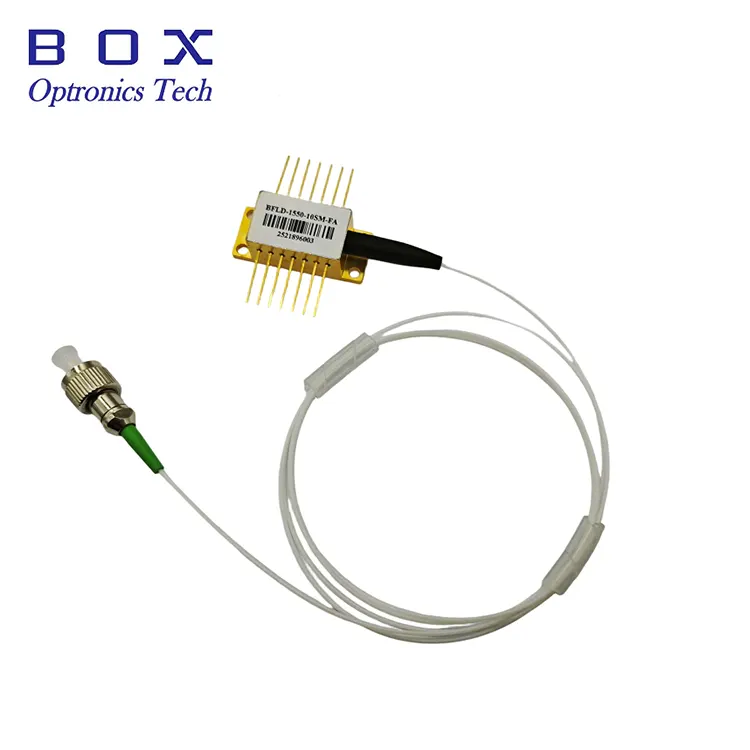

1530nm 40mW DFB Fiber Bağlantılı Lazer

Ürüne Genel Bakış-1530nm 40mW DFB Fiber Bağlantılı Lazer

1530 nm 40 mW DFB Fiber Bağlantılı Lazer (Model BFLD-1530-40SM-FA), istikrarlı, yüksek güçlü tek modlu optik çıkış gerektiren uygulamalar için tasarlanmış yüksek performanslı dağıtılmış geri beslemeli lazer diyottur. FC/APC konnektörlü tek modlu fiber üzerinden minimum 40 mW optik çıkış gücü sağlayan bu cihaz, geri yansımayı önlemek ve kararlı çalışmayı sağlamak için yerleşik bir optik izolatöre sahiptir.

Hassas dalga boyu ve güç stabilizasyonu için entegre termoelektrik soğutucu (TEC) ve termistör ile 14 pinli kelebek paketinde yer alan lazer, mükemmel yan mod bastırma oranı (≥35dB) ve çalışma sıcaklığı aralığında güvenilir performans sunar. OC-48 uyumlu pin çıkışı mevcut sistem tasarımlarına entegrasyonu kolaylaştırır.

Bu lazer, optik test sistemleri, yüksek güçlü optik sistemler, fiber optik algılama uygulamaları ve kararlı, yüksek güçlü 1530nm lazer kaynakları gerektiren enstrümantasyon için çok uygundur.

Temel Özellikler-1530nm 40mW DFB Fiber Bağlantılı Lazer

· Yüksek optik çıkış gücü: Minimum 40 mW, tipik 50 mW (SM fiber çıkışı)

· Merkez dalga boyu: 1530 nm (aralık: 1527–1533 nm)

· Yüksek yan mod bastırma oranı (SMSR): ≥35dB

· Geri yansıma koruması için dahili optik izolatör

· FC/APC konnektörlü tek modlu fiber örgüsü

· Entegre TEC ve termistörlü 14 pinli kelebek paketi

· Kolay sistem entegrasyonu için OC-48 pin çıkışı uyumlu

· Güç izleme için entegre monitör fotodiyodu

· TEC kontrolü aracılığıyla hassas dalga boyu ve güç stabilizasyonu

· Düşük eşik akımı: 20mA tipik

· Uzun vadeli güvenilirlik için hermetik kelebek paketi

Tipik Uygulamalar-1530nm 40mW DFB Fiber Bağlantılı Lazer

· Optik test ve ölçüm sistemleri

· Fiber optik algılama ve dağıtılmış algılama uygulamaları

· Optik amplifikatör tohum lazerleri ve sinyal kaynakları

· Dalga boyu bölmeli çoğullama (WDM) sistemleri

· Optik iletişim test ekipmanı

· Laboratuvar ve araştırma enstrümantasyonu

· Fotonik bileşen karakterizasyonu ve testi

· Optik spektrum analizi ve ölçümü

· Endüstriyel lazer sistemleri ve OEM entegrasyonu

Ürün Özellikleri-1530nm 40mW DFB Fiber Bağlantılı Lazer

Mutlak Maksimum Derecelendirmeler

Elektro-Optik Özellikler (T = 25°C, IF = IOP)

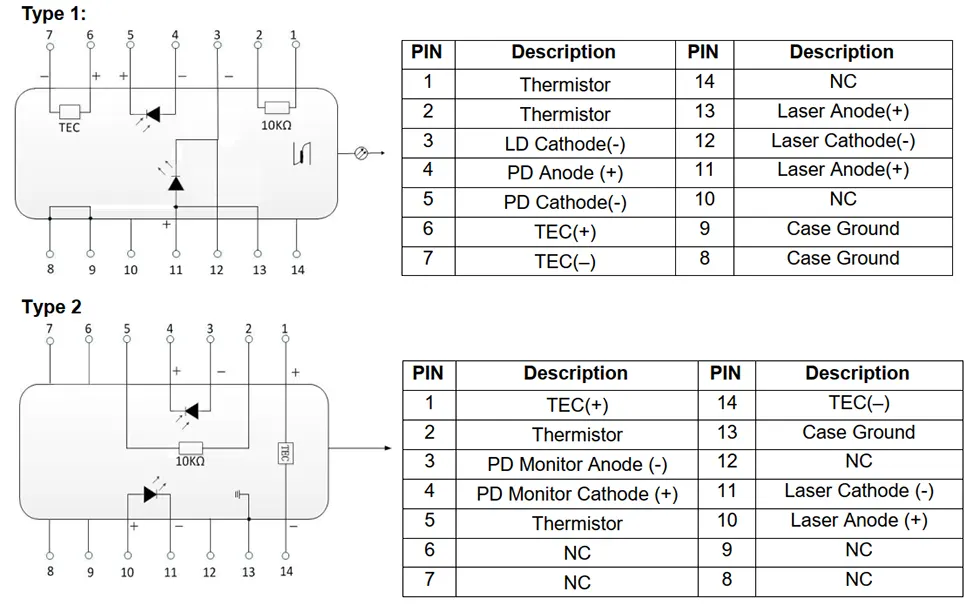

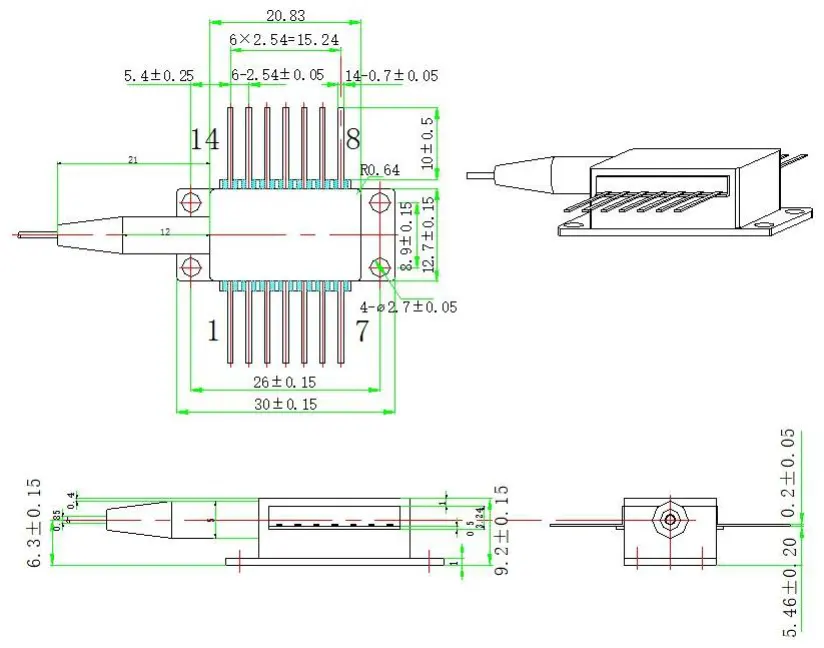

Paket ve Pim Tanımı-1530nm 40mW DFB Fiber Bağlantılı Lazer

Sipariş Bilgileri-1530nm 40mW DFB Fiber Bağlantılı Lazer

Mevcut Modeller

Not: C bandındaki özel dalga boyları, alternatif güç seviyeleri, farklı fiber uzunlukları ve konektör seçenekleri istek üzerine mevcuttur. Özel konfigürasyon fiyatlandırması ve teslim süresi için satış ekibimizle iletişime geçin.

Neden Box Optronics DFB Lazerlerini Seçmelisiniz?

· Tutarlı dalga boyu ve güç özelliklerine sahip kanıtlanmış DFB lazer çip teknolojisi

· Sevkiyattan önce %100 işlevsel test ve yanma taraması

· Fabrikadan doğrudan tedarik ile rekabetçi fiyatlandırma

· Esnek sipariş miktarları — hem Ar-Ge prototipleri hem de toplu üretim desteği

· Dalga boyu, güç, fiber uzunluğu, konektör ve pin yapılandırması için özelleştirme seçenekleri

· Üretim programları ve sistem entegrasyonu için uzun vadeli tedarik istikrarı

· Güvenilir çalışma için entegre TEC'li hermetik kelebek ambalaj

· Tam takiple DHL/UPS/FedEx aracılığıyla uluslararası gönderim

Sıkça Sorulan Sorular (SSS)

S: DFB ve FP lazerler arasındaki fark nedir?

C: DFB (Dağıtılmış Geribildirim) lazerler, dar hat genişliği ve yüksek yan mod bastırma oranı (bu cihaz için SMSR ≥35dB) ile tek uzunlamasına modda (SLM) çalışmayı mümkün kılan yerleşik bir ızgara yapısı içerir. FP (Fabry-Perot) lazerler tipik olarak çoklu uzunlamasına modlarla çalışır ve daha geniş spektral çıktıya sahiptir.

DFB lazerler, WDM sistemleri, fiber algılama ve hassas enstrümantasyon gibi hassas dalga boyu kontrolü ve yüksek stabilite gerektiren uygulamalar için tercih edilirken, FP lazerler genellikle sıkı dalga boyu kontrolünün daha az kritik olduğu maliyete duyarlı uygulamalar için kullanılır.

S: Yerleşik izolatör neden önemlidir?

C: Fiber bağlantılardan, optik bileşenlerden veya fiber uçlarından gelen geri yansımalar, lazer diyoduna geri dönebilir ve çıkış gücü dalgalanmalarına, dalga boyu kararsızlığına ve gürültünün artmasına neden olabilir. Yerleşik optik yalıtıcı, optik geri bildirimi azaltarak istikrarlı çıkış gücünün, dalga boyu kararlılığının ve düşük gürültü performansının korunmasına yardımcı olur.

S: TEC ve termistörün rolü nedir?

C: Termoelektrik soğutucu (TEC) ve termistör, hassas paket sıcaklık kontrolü yoluyla lazer çip sıcaklığını korumak için birlikte çalışır. Lazer dalga boyu ve çıkış gücü sıcaklığa bağlı olduğundan hassas sıcaklık kontrolü, değişen ortam koşullarında istikrarlı performans sağlar. 10kΩ termistör (B değeri 3950K), ayarlanan sıcaklığı korumak için TEC akımını ayarlayan TEC kontrol cihazına sıcaklık geri bildirimi sağlar. Bu, tutarlı dalga boyu ve güç gerektiren uygulamalar için gereklidir.

S: OC-48 pin çıkışı uyumluluğu ne anlama geliyor?

C: OC-48 uyumlu pin çıkışı, OC-48 (2,5Gbps SONET/SDH) optik iletişim uygulamalarında yaygın olarak benimsenen kelebek paket pin atamasını ifade eder. Bu uyumluluk, benzer elektrik ve mekanik arayüzleri kullanan sistemlere entegrasyonu kolaylaştırır. Farklı sistem tasarımlarına uyum sağlamak için iki pin çıkışı seçeneği (Tip 1 ve Tip 2) mevcuttur.

S: Minimum sipariş miktarı (MOQ) nedir?

C: Minimum Sipariş Adedi 1 adettir. Esnek sipariş miktarlarını destekliyoruz. Standart modeller, Ar-Ge ve prototipleme için küçük miktarlarda, ayrıca üretim için daha büyük hacimlerde tedarik edilebilmektedir. İstediğiniz miktarda özel fiyatlandırma için satış ekibimizle iletişime geçin.

S: Özel bir dalga boyu veya güç seviyesi alabilir miyim?

C: Evet, mevcut aralıktaki CWDM uyumlu dalga boyları ve diğer özelleştirilmiş dalga boyları, alternatif çıkış gücü seviyeleri, özel fiber uzunlukları, farklı konektör türleri (FC/APC, FC/UPC, LC, vb.) ve özel pin konfigürasyonları dahil olmak üzere özelleştirme seçenekleri sunuyoruz. Özel gereksinimleriniz için bizimle iletişime geçin; mühendislik ekibimiz fizibiliteyi inceleyip bir teklif sunacaktır.

S: 40 mW çıkış elde etmek için hangi sürücü akımına ihtiyaç vardır?

C: 25°C'de tipik çalışma akımı 200mA'dır ve maksimum 300mA'dır. Eşik akımı tipik olarak 20mA'dır (minimum 14mA, maksimum 50mA). Gerçek çalışma akımı, cihazlar arasında ve sıcaklığa göre değişiklik gösterebilir. Kararlı çalışma için uygun akım sınırlama ve APC (Otomatik Güç Kontrolü) işlevine sahip bir lazer diyot sürücüsünün kullanılmasını öneririz.

S: Kelebek paketi hava geçirmez şekilde kapatılmış mı?

C: Evet, 14 pimli kelebek paketi hava geçirmez şekilde kapatılmıştır; böylece lazer çipi, izolatör ve dahili bileşenler nemden, tozdan ve çevresel kirleticilerden korunur. Bu, uzun süreli güvenilir çalışmayı sağlar ve ürünün kullanım ömrü boyunca tutarlı performansı korumak açısından önemlidir.
