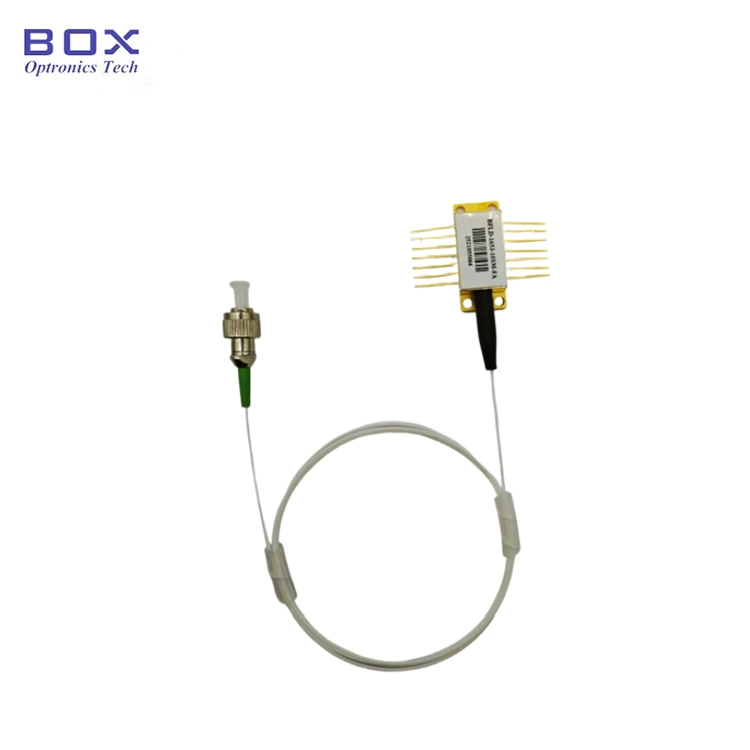

10mW C+L Bant DWDM DFB Lazer Diyot

Profesyonel bir optoelektronik bileşen üreticisi olan Box Optronics, DWDM sistemleri, fiber optik algılama ve hassas lazer kaynağı uygulamaları için ±0,2 nm dalga boyu doğruluğuna sahip yüksek hassasiyetli dağıtılmış geri besleme lazeri olan 10 mW C+L Bant DWDM DFB Lazer Diyotunu sağlar. Hem C bandında hem de L bandında 1527,22 nm (C63) ila 1610,92 nm (L61) arasında isteğe bağlı ultra geniş dalga boyu aralığıyla bu lazer, 10 mW CW optik çıkış gücü sağlar. Entegre termoelektrik soğutucu (TEC), termistör, monitör fotodiyodu ve dahili optik izolatörle birlikte endüstri standardı 14 pinli kelebek paketine yerleştirilmiştir.

Talep Gönder

Ürün Açıklaması

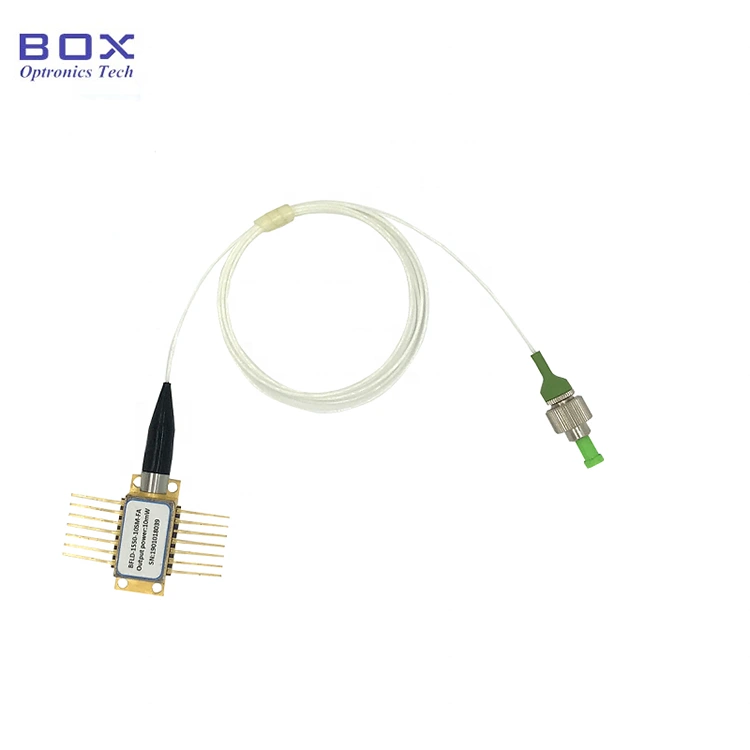

Ürüne Genel Bakış-10mW C+L Bant DWDM DFB Lazer Diyot

Box Optronics'in 10 mW C+L Bant DWDM DFB Lazer Diyotu, ±0,2 nm dalga boyu doğruluğuna sahip isteğe bağlı 1527,22~1610,92 nm C+L bant dalga boylarına ve 10 mW optik çıkış gücüne sahip hassas dalga boyuna sahip bir lazer kaynağıdır. Standart 14 pinli kelebek paketinde entegre TEC, termistör, monitör fotodiyodu ve optik izolatör; istikrarlı dalga boyu kontrolü, düşük gürültülü çalışma ve kolay OEM sistem entegrasyonu sağlar. DWDM iletişim sistemleri, fiber algılama ve hassas optik enstrümantasyon için tasarlanmıştır.

Temel Özellikler-10mW C+L Bant DWDM DFB Lazer Diyot

· C+L bant dalga boyları isteğe bağlı: 1527,22 nm (C63) ila 1610,92 nm (L61)

· Yüksek yan mod bastırma oranı: ≥40dB minimum, 50dB tipik (CW)

· Düşük bağıl yoğunlukta gürültü (RIN): ≤ -145dB/Hz (20-1000MHz)

· Yerleşik optik izolatör: ≥30dB izolasyon

· Dalga boyu stabilizasyonu için entegre termoelektrik soğutucu (TEC) ve 10kΩ termistör

· Fiber seçenekleri: SMF-28e tek modlu veya PM1550 polarizasyonu koruyan fiber

· Standart FC/APC fiber konektörü veya özelleştirilmiş

· Çıkış gücü izleme için entegre fotodiyodu izleyin

· Telcordia GR-468 güvenilirliği onaylı, RoHS uyumlu

Tipik Uygulamalar-10mW C+L Bant DWDM DFB Lazer Diyot

· C bandı ve L bandı boyunca yoğun dalga boyu bölmeli çoğullama (DWDM) iletim sistemleri

· Telekom ağları için DWDM verici modülleri ve aktarıcı kartları

· Sıcaklık, gerinim ve titreşim ölçümü için fiber optik algılama sistemleri

· Optik spektrum analizi ve dalga boyu referans kaynakları

· Optik bileşen testi ve karakterizasyon ekipmanı

· Fotonik ve optik iletişim laboratuvarlarında araştırma ve geliştirme

· Telekom iletim ekipmanına ve test cihazlarına OEM entegrasyonu

Ürün Özellikleri-10mW C+L Bant DWDM DFB Lazer Diyot

Mutlak Maksimum Derecelendirmeler

Parametre	Sembol	Durum	Min.	Tip.	Maks.	Birim
Depolama Sıcaklığı	TS	-	-40	-	85	°C
Çalışma Durumu Sıcaklığı	Tepe	-	-20	-	70	°C
İleri Akım	EĞER	CW	-	-	200	mA
Lazer Ters Gerilimi	VLR	-	-	-	2	V
PD İleri Akım	IFPD	-	-	-	5	mA
PD Ters Gerilim	VRPD	-	-	-	10	V
TEC Akımı	ITEC	-	-	-1,5	+1,5	A
TEC Gerilimi	VTEC	-	-	-3.5	+3,5	V

Optik Özellikler (T = 25°C Lazer Sıcaklığı)

Parametre	Sembol	Test Durumu	Min.	Tip.	Maks.	Birim
Merkez Dalga Boyu	λc	TL=15~35°C, CW	Seçili Kanallarda Gösteriliyor			nm
Tepe Optik Çıkış Gücü	PO	-	10	-	-	mW
Spektral Çizgi Genişliği	LW	FWHM	-	3	5	MHz
Yan Mod Bastırma Oranı	SMSR	CW	40	50	-	dB
Optik İzolasyon	-	-	30	-	-	dB
Bağıl Yoğunlukta Gürültü	RİN	20–1000MHz	-	-	-145	dB/Hz
Dalga Boyu Kayması (EOL)	Δλ	25 yıllık ömür	-	-	±0,1	nm
Dalga Boyu Sıcaklık Katsayısı	Δλ/ΔT	TEC 15°C ila 35°C	-	0.09	-	nm/°C
Dalga Boyu Akım Katsayısı	Δλ/ΔI	-	-	0.01	-	nm/mA

Elektriksel Özellikler (T = 25°C Lazer Sıcaklığı)

Parametre	Sembol	Test Durumu	Min.	Tip.	Maks.	Birim
Eşik Akımı	o	-	-	10	35	mA
Eğim Verimliliği	η	PO=10mW, CW	0.05	0.13	0.2	mW/mA
Çalışma Akımı	döngü	PO=10mW, CW	-	100	150	mA
TEC Sıcaklık Ayarı	TS	-	15	-	35	°C
Lazer İleri Gerilimi	VF	PO=10mW, CW	-	1.2	3.0	V
PD Akımını İzleyin	IMPD	PO=10mW, CW	10	-	2500	μA
Karanlık Akımı İzle	İD	IF=0mA, VRPD=5V	-	-	0.1	μA
Termistör Akımı	ITC	-	10	-	100	μA
Termistör Direnci	RTH	TL=25°C	9.5	10	10.5	kΩ
Termistör Sabiti	B	-	3800	-	4100	K
TEC Akımı	ITEC	TL=25°C, TC=70°C	-1,5	-	+1,5	A
TEC Gerilimi	VTEC	TL=25°C, TC=70°C	-3.5	-	+3,5	V
TEC Kapasitesi	ΔT	Tc=70°C	-	-	50	°C

Seçilen Kanallar: Parça Numarası ve Lazer Merkezi Dalga Boyu listesi aşağıdaki gibidir

Kanal	Parça Numarası	Min. Dalga boyu (nm)	Tip. Dalga boyu (nm)	Maks. Dalga boyu (nm)	Birim
C63	BFLD-C63-10XX-XX	1527.02	1527.22	1527.42	nm
H62	BFLD-H62-10XX-XX	1527.40	1527.60	1527.80	nm
C62	BFLD-C62-10XX-XX	1527.79	1527.99	1528.19	nm
H61	BFLD-H61-10XX-XX	1528.18	1528.38	1528.58	nm
C61	BFLD-C61-10XX-XX	1528.57	1528.77	1528.97	nm
H60	BFLD-H60-10XX-XX	1528.96	1529.16	1529.36	nm
C60	BFLD-C60-10XX-XX	1529.35	1529.55	1529.75	nm
H59	BFLD-H59-10XX-XX	1529.74	1529.94	1530.14	nm
C59	BFLD-C59-10XX-XX	1530.13	1530.33	1530.53	nm
H58	BFLD-H58-10XX-XX	1530.52	1530.72	1530.92	nm
C58	BFLD-C58-10XX-XX	1530.92	1531.12	1531.32	nm
H57	BFLD-H57-10XX-XX	1531.31	1531.51	1531.71	nm
C57	BFLD-C57-10XX-XX	1531.70	1531.90	1532.10	nm
H56	BFLD-H56-10XX-XX	1532.09	1532.29	1532.49	nm
C56	BFLD-C56-10XX-XX	1532.48	1532.68	1532.88	nm
H55	BFLD-H55-10XX-XX	1532.87	1533.07	1533.27	nm
C55	BFLD-C55-10XX-XX	1533.27	1533.47	1533.67	nm
H54	BFLD-H54-10XX-XX	1533.66	1533.86	1534.06	nm
C54	BFLD-C54-10XX-XX	1534.05	1534.25	1534.45	nm
H53	BFLD-H53-10XX-XX	1534.44	1534.64	1534.84	nm
C53	BFLD-C53-10XX-XX	1534.84	1535.04	1535.24	nm
H52	BFLD-H52-10XX-XX	1535.23	1535.43	1535.63	nm
C52	BFLD-C52-10XX-XX	1535.62	1535.82	1536.02	nm
H51	BFLD-H51-10XX-XX	1536.02	1536.22	1536.42	nm
C51	BFLD-C51-10XX-XX	1536.41	1536.61	1536.81	nm
H50	BFLD-H50-10XX-XX	1536.80	1537.00	1537.20	nm
C50	BFLD-C50-10XX-XX	1537.20	1537.40	1537.60	nm
H49	BFLD-H49-10XX-XX	1537.59	1537.79	1537.99	nm
C49	BFLD-C49-10XX-XX	1537.99	1538.19	1538.39	nm
H48	BFLD-H48-10XX-XX	1538.38	1538.58	1538.78	nm
C48	BFLD-C48-10XX-XX	1538.78	1538.98	1539.18	nm
H47	BFLD-H47-10XX-XX	1539.17	1539.37	1539.57	nm
C47	BFLD-C47-10XX-XX	1539.57	1539.77	1539.97	nm
H46	BFLD-H46-10XX-XX	1539.96	1540.16	1540.36	nm
C46	BFLD-C46-10XX-XX	1540.36	1540.56	1540.76	nm
H45	BFLD-H45-10XX-XX	1540.75	1540.95	1541.15	nm
C45	BFLD-C45-10XX-XX	1541.15	1541.35	1541.55	nm
H44	BFLD-H44-10XX-XX	1541.55	1541.75	1541.95	nm
C44	BFLD-C44-10XX-XX	1541.94	1542.14	1542.34	nm
H43	BFLD-H43-10XX-XX	1542.34	1542.54	1542.74	nm
C43	BFLD-C43-10XX-XX	1542.74	1542.94	1543.14	nm
H42	BFLD-H42-10XX-XX	1543.13	1543.33	1543.53	nm
C42	BFLD-C42-10XX-XX	1543.53	1543.73	1543.93	nm
H41	BFLD-H41-10XX-XX	1543.93	1544.13	1544.33	nm
C41	BFLD-C41-10XX-XX	1544.33	1544.53	1544.73	nm
H40	BFLD-H40-10XX-XX	1544.72	1544.92	1545.12	nm
C40	BFLD-C40-10XX-XX	1545.12	1545.32	1545.52	nm
H39	BFLD-H39-10XX-XX	1545.52	1545.72	1545.92	nm
C39	BFLD-C39-10XX-XX	1545.92	1546.12	1546.32	nm
H38	BFLD-H38-10XX-XX	1546.32	1546.52	1546.72	nm
C38	BFLD-C38-10XX-XX	1546.72	1546.92	1547.12	nm
H37	BFLD-H37-10XX-XX	1547.12	1547.32	1547.52	nm
C37	BFLD-C37-10XX-XX	1547.52	1547.72	1547.92	nm
H36	BFLD-H36-10XX-XX	1547.91	1548.11	1548.31	nm
C36	BFLD-C36-10XX-XX	1548.31	1548.51	1548.71	nm
H35	BFLD-H35-10XX-XX	1548.71	1548.91	1549.11	nm
C35	BFLD-C35-10XX-XX	1549.12	1549.32	1549.52	nm
H34	BFLD-H34-10XX-XX	1549.52	1549.72	1549.92	nm
C34	BFLD-C34-10XX-XX	1549.92	1550.12	1550.32	nm
H33	BFLD-H33-10XX-XX	1550.32	1550.52	1550.72	nm
C33	BFLD-C33-10XX-XX	1550.72	1550.92	1551.12	nm
H32	BFLD-H32-10XX-XX	1551.12	1551.32	1551.52	nm
C32	BFLD-C32-10XX-XX	1551.52	1551.72	1551.92	nm
H31	BFLD-H31-10XX-XX	1551.92	1552.12	1552.32	nm
C31	BFLD-C31-10XX-XX	1552.32	1552.52	1552.72	nm
H30	BFLD-H30-10XX-XX	1552.73	1552.93	1553.13	nm
C30	BFLD-C30-10XX-XX	1553.13	1553.33	1553.53	nm
H29	BFLD-H29-10XX-XX	1553.53	1553.73	1553.93	nm
C29	BFLD-C29-10XX-XX	1553.93	1554.13	1554.33	nm
H28	BFLD-H28-10XX-XX	1554.34	1554.54	1554.74	nm
C28	BFLD-C28-10XX-XX	1554.74	1554.94	1555.14	nm
H27	BFLD-H27-10XX-XX	1555.14	1555.34	1555.54	nm
C27	BFLD-C27-10XX-XX	1555.55	1555.75	1555.95	nm
H26	BFLD-H26-10XX-XX	1555.95	1556.15	1556.35	nm
C26	BFLD-C26-10XX-XX	1556.35	1556.55	1556.75	nm
H25	BFLD-H25-10XX-XX	1556.76	1556.96	1557.16	nm
C25	BFLD-C25-10XX-XX	1557.16	1557.36	1557.56	nm
H24	BFLD-H24-10XX-XX	1557.57	1557.77	1557.97	nm
C24	BFLD-C24-10XX-XX	1557.97	1558.17	1558.37	nm
H23	BFLD-H23-10XX-XX	1558.38	1558.58	1558.78	nm
C23	BFLD-C23-10XX-XX	1558.78	1558.98	1559.18	nm
H22	BFLD-H22-10XX-XX	1559.19	1559.39	1559.59	nm
C22	BFLD-C22-10XX-XX	1559.59	1559.79	1559.99	nm
H21	BFLD-H21-10XX-XX	1560.00	1560.20	1560.40	nm
C21	BFLD-C21-10XX-XX	1560.41	1560.61	1560.81	nm
H20	BFLD-H20-10XX-XX	1560.81	1561.01	1561.21	nm
C20	BFLD-C20-10XX-XX	1561.22	1561.42	1561.62	nm
H19	BFLD-H19-10XX-XX	1561.63	1561.83	1562.03	nm
C19	BFLD-C19-10XX-XX	1562.03	1562.23	1562.43	nm
H18	BFLD-H18-10XX-XX	1562.44	1562.64	1562.84	nm
C18	BFLD-C18-10XX-XX	1562.85	1563.05	1563.25	nm
H17	BFLD-H17-10XX-XX	1563.25	1563.45	1563.65	nm
C17	BFLD-C17-10XX-XX	1563.66	1563.86	1564.06	nm
H16	BFLD-H16-10XX-XX	1564.07	1564.27	1564.47	nm
C16	BFLD-C16-10XX-XX	1564.48	1564.68	1564.88	nm
H15	BFLD-H15-10XX-XX	1564.89	1565.09	1565.29	nm
C15	BFLD-C15-10XX-XX	1565.30	1565.50	1565.70	nm
H14	BFLD-H14-10XX-XX	1565.70	1565.90	1566.10	nm
C14	BFLD-C14-10XX-XX	1566.11	1566.31	1566.51	nm
H13	BFLD-H13-10XX-XX	1566.52	1566.72	1566.92	nm
C13	BFLD-C13-10XX-XX	1566.93	1567.13	1567.33	nm
H12	BFLD-H12-10XX-XX	1567.34	1567.54	1567.74	nm
C12	BFLD-C12-10XX-XX	1567.75	1567.95	1568.15	nm
H11	BFLD-H11-10XX-XX	1568.16	1568.36	1568.56	nm
C11	BFLD-C11-10XX-XX	1568.57	1568.77	1568.97	nm
H10	BFLD-H10-10XX-XX	1568.98	1569.18	1569.38	nm
C10	BFLD-C10-10XX-XX	1569.39	1569.59	1569.79	nm
H09	BFLD-H09-10XX-XX	1569.81	1570.01	1570.21	nm
C09	BFLD-C09-10XX-XX	1570.22	1570.42	1570.62	nm
H08	BFLD-H08-10XX-XX	1570.63	1570.83	1571.03	nm
C08	BFLD-C08-10XX-XX	1571.04	1571.24	1571.44	nm
H07	BFLD-H07-10XX-XX	1571.45	1571.65	1571.85	nm
C07	BFLD-C07-10XX-XX	1571.86	1572.06	1572.26	nm
H06	BFLD-H06-10XX-XX	1572.28	1572.48	1572.68	nm
C06	BFLD-C06-10XX-XX	1572.69	1572.89	1573.09	nm
H05	BFLD-H05-10XX-XX	1573.10	1573.30	1573.50	nm
C05	BFLD-C05-10XX-XX	1573.51	1573.71	1573.91	nm
H04	BFLD-H04-10XX-XX	1573.93	1574.13	1574.33	nm
C04	BFLD-C04-10XX-XX	1574.34	1574.54	1574.74	nm
H03	BFLD-H03-10XX-XX	1574.75	1574.95	1575.15	nm
C03	BFLD-C03-10XX-XX	1575.17	1575.37	1575.57	nm
H02	BFLD-H02-10XX-XX	1575.58	1575.78	1575.98	nm
C02	BFLD-C02-10XX-XX	1576.00	1576.20	1576.40	nm
H01	BFLD-H01-10XX-XX	1576.41	1576.61	1576.81	nm
C01	BFLD-C01-10XX-XX	1576.83	1577.03	1577.23	nm
Q00	BFLD-Q00-10XX-XX	1577.24	1577.44	1577.64	nm
L00	BFLD-L00-10XX-XX	1577.66	1577.86	1578.06	nm
S99	BFLD-Q99-10XX-XX	1578.07	1578.27	1578.47	nm
L99	BFLD-L99-10XX-XX	1578.49	1578.69	1578.89	nm
S98	BFLD-Q98-10XX-XX	1578.90	1579.10	1579.30	nm
L98	BFLD-L98-10XX-XX	1579.32	1579.52	1579.72	nm
S97	BFLD-Q97-10XX-XX	1579.73	1579.93	1580.13	nm
L97	BFLD-L97-10XX-XX	1580.15	1580.35	1580.55	nm
S96	BFLD-Q96-10XX-XX	1580.57	1580.77	1580.97	nm
L96	BFLD-L96-10XX-XX	1580.98	1581.18	1581.38	nm
S95	BFLD-Q95-10XX-XX	1581.40	1581.60	1581.80	nm
L95	BFLD-L95-10XX-XX	1581.82	1582.02	1582.22	nm
S94	BFLD-Q94-10XX-XX	1582.24	1582.44	1582.64	nm
L94	BFLD-L94-10XX-XX	1582.65	1582.85	1583.05	nm
S93	BFLD-Q93-10XX-XX	1583.07	1583.27	1583.47	nm
L93	BFLD-L93-10XX-XX	1583.49	1583.69	1583.89	nm
S92	BFLD-Q92-10XX-XX	1583.91	1584.11	1584.31	nm
L92	BFLD-L92-10XX-XX	1584.33	1584.53	1584.73	nm
S91	BFLD-Q91-10XX-XX	1584.75	1584.95	1585.15	nm
L91	BFLD-L91-10XX-XX	1585.16	1585.36	1585.56	nm
Q90	BFLD-Q90-10XX-XX	1585.58	1585.78	1585.98	nm
L90	BFLD-L90-10XX-XX	1586.00	1586.20	1586.40	nm
S89	BFLD-Q89-10XX-XX	1586.42	1586.62	1586.82	nm
L89	BFLD-L89-10XX-XX	1586.84	1587.04	1587.24	nm
S88	BFLD-Q88-10XX-XX	1587.26	1587.46	1587.66	nm
L88	BFLD-L88-10XX-XX	1587.68	1587.88	1588.08	nm
S87	BFLD-Q87-10XX-XX	1588.10	1588.30	1588.50	nm
L87	BFLD-L87-10XX-XX	1588.53	1588.73	1588.93	nm
S86	BFLD-Q86-10XX-XX	1588.95	1589.15	1589.35	nm
L86	BFLD-L86-10XX-XX	1589.37	1589.57	1589.77	nm
S85	BFLD-Q85-10XX-XX	1589.79	1589.99	1590.19	nm
L85	BFLD-L85-10XX-XX	1590.21	1590.41	1590.61	nm
S84	BFLD-Q84-10XX-XX	1590.63	1590.83	1591.03	nm
L84	BFLD-L84-10XX-XX	1591.06	1591.26	1591.46	nm
S83	BFLD-Q83-10XX-XX	1591.48	1591.68	1591.88	nm
L83	BFLD-L83-10XX-XX	1591.90	1592.10	1592.30	nm
S82	BFLD-Q82-10XX-XX	1592.32	1592.52	1592.72	nm
L82	BFLD-L82-10XX-XX	1592.75	1592.95	1593.15	nm
S81	BFLD-Q81-10XX-XX	1593.17	1593.37	1593.57	nm
L81	BFLD-L81-10XX-XX	1593.59	1593.79	1593.99	nm
Q80	BFLD-Q80-10XX-XX	1594.02	1594.22	1594.42	nm
L80	BFLD-L80-10XX-XX	1594.44	1594.64	1594.84	nm
S79	BFLD-Q79-10XX-XX	1594.86	1595.06	1595.26	nm
L79	BFLD-L79-10XX-XX	1595.29	1595.49	1595.69	nm
S78	BFLD-Q78-10XX-XX	1595.71	1595.91	1596.11	nm
L78	BFLD-L78-10XX-XX	1596.14	1596.34	1596.54	nm
S77	BFLD-Q77-10XX-XX	1596.56	1596.76	1596.96	nm
L77	BFLD-L77-10XX-XX	1596.99	1597.19	1597.39	nm
S76	BFLD-Q76-10XX-XX	1597.42	1597.62	1597.82	nm
L76	BFLD-L76-10XX-XX	1597.84	1598.04	1598.24	nm
S75	BFLD-Q75-10XX-XX	1598.27	1598.47	1598.67	nm
L75	BFLD-L75-10XX-XX	1598.69	1598.89	1599.09	nm
S74	BFLD-Q74-10XX-XX	1599.12	1599.32	1599.52	nm
L74	BFLD-L74-10XX-XX	1599.55	1599.75	1599.95	nm
S73	BFLD-Q73-10XX-XX	1599.97	1600.17	1600.37	nm
L73	BFLD-L73-10XX-XX	1600.40	1600.60	1600.80	nm
S72	BFLD-Q72-10XX-XX	1600.83	1601.03	1601.23	nm
L72	BFLD-L72-10XX-XX	1601.26	1601.46	1601.66	nm
S71	BFLD-Q71-10XX-XX	1601.68	1601.88	1602.08	nm
L71	BFLD-L71-10XX-XX	1602.11	1602.31	1602.51	nm
S70	BFLD-Q70-10XX-XX	1602.54	1602.74	1602.94	nm
L70	BFLD-L70-10XX-XX	1602.97	1603.17	1603.37	nm
S69	BFLD-Q69-10XX-XX	1603.40	1603.60	1603.80	nm
L69	BFLD-L69-10XX-XX	1603.83	1604.03	1604.23	nm
S68	BFLD-Q68-10XX-XX	1604.26	1604.46	1604.66	nm
L68	BFLD-L68-10XX-XX	1604.68	1604.88	1605.08	nm
S67	BFLD-Q67-10XX-XX	1605.11	1605.31	1605.51	nm
L67	BFLD-L67-10XX-XX	1605.54	1605.74	1605.94	nm
S66	BFLD-Q66-10XX-XX	1605.97	1606.17	1606.37	nm
L66	BFLD-L66-10XX-XX	1606.40	1606.60	1606.80	nm
S65	BFLD-Q65-10XX-XX	1606.84	1607.04	1607.24	nm
L65	BFLD-L65-10XX-XX	1607.27	1607.47	1607.67	nm
S64	BFLD-Q64-10XX-XX	1607.70	1607.90	1608.10	nm
L64	BFLD-L64-10XX-XX	1608.13	1608.33	1608.53	nm
S63	BFLD-Q63-10XX-XX	1608.56	1608.76	1608.96	nm
L63	BFLD-L63-10XX-XX	1608.99	1609.19	1609.39	nm
S62	BFLD-Q62-10XX-XX	1609.42	1609.62	1609.82	nm
L62	BFLD-L62-10XX-XX	1609.86	1610.06	1610.26	nm
S61	BFLD-Q61-10XX-XX	1610.29	1610.49	1610.69	nm
L61	BFLD-L61-10XX-XX	1610.72	1610.92	1611.12	nm

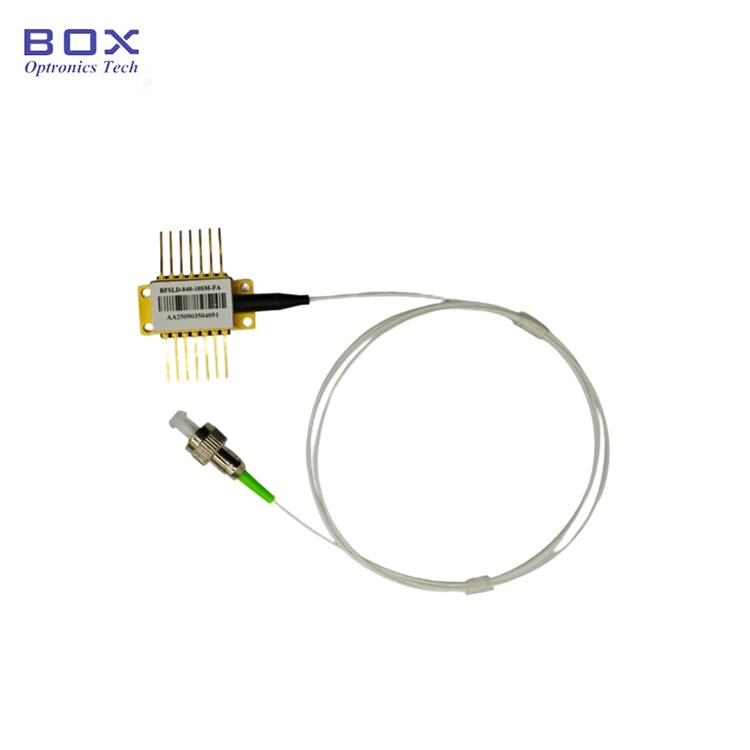

Paket ve Pin Tanımı

Paket Tipi: 14-pin Hermetik Kelebek Paketi

Yerleşik Bileşenler: Optik izolatör, termoelektrik soğutucu (TEC), termistör, monitör fotodiyodu

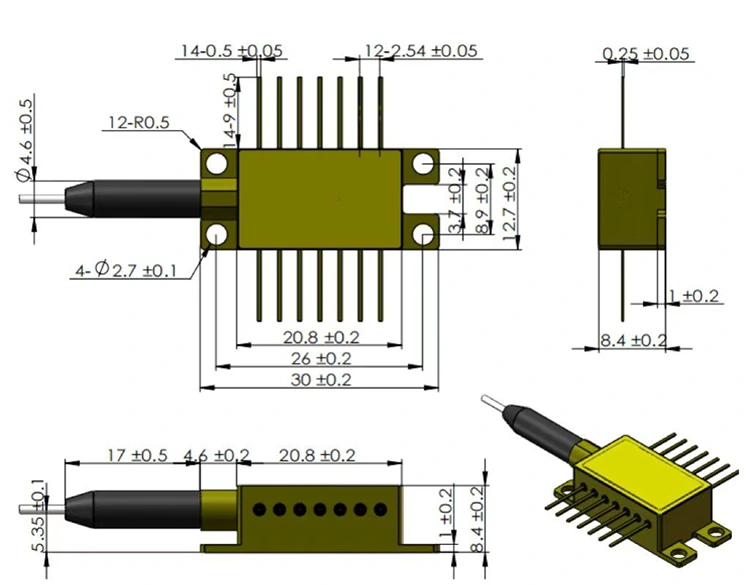

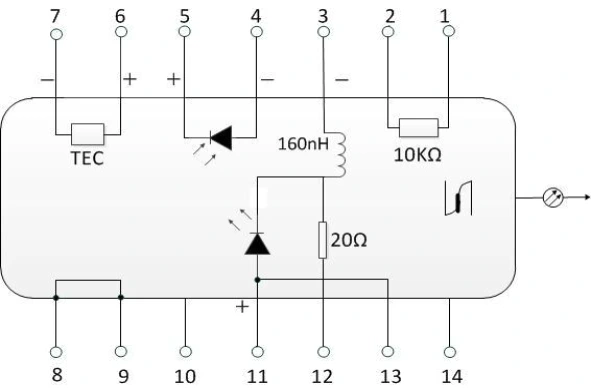

Tip 1 Pin çıkışı

Sabitle	Tanım	Sabitle	Tanım
1	Termistör	14	NC (Bağlantı Yok)
2	Termistör	13	Lazer Anot (+)
3	Lazer DC Önyargısı (Kotot) (-)	12	Lazer RF Katot (-)
4	PD Monitörü Anot (-)	11	Lazer Anot (+)
5	PD Monitör Katotu (+)	10	NC (Bağlantı Yok)
6	TEC (+)	9	Kasa Zemini
7	TEC (-)	8	Kasa Zemini

Tip 2 Pin çıkışı

Sabitle	Tanım	Sabitle	Tanım
1	TEC (+)	14	TEC (-)
2	Termistör	13	Kasa Zemini
3	PD Monitörü Anot (-)	12	NC (Bağlantı Yok)
4	PD Monitör Katotu (+)	11	Lazer Katot (-)
5	Termistör	10	Lazer Anot (+)
6	NC (Bağlantı Yok)	9	NC (Bağlantı Yok)
7	NC (Bağlantı Yok)	8	NC (Bağlantı Yok)

Sipariş Bilgileri-10mW C+L Band DWDM DFB Lazer Diyot

Model Adlandırması

BFLD - XXXX - XX - XX - XX (-X)

Örnek: BFLD-C34-10SM-FA

Alan	Kod	Tanım
Lazer Tipi	BFLD	KelebekDFB Lazer Diyot
Dalgaboyu	Cxx /Hxx/ Lxx/Qxx	C63-C01orH62-H01 veya L00-L61 veya Q00-Q61
Çıkış Gücü	10	10mW
Elyaf Tipi	SM / PM	SM = Tek modlu (SMF-28e); PM = Polarizasyonu koruyan (PM1550)
Bağlayıcı Türü	FA / SA	FA = FC/APC; SA = SC/APC; Diğer konektörler mevcut
Pin çıkışı	BOŞ / 2	NULL = Tür 1 (varsayılan); 2 = Tip 2 pompa

Sıkça Sorulan Sorular (SSS)

S: Tip 1 ve Tip 2 pin çıkışı yapılandırmaları arasındaki fark nedir?

C: Tip 1, DWDM vericileri ve yüksek hızlı optik iletişim uygulamaları için yaygın olarak kullanılan standart telekom kelebek pimi yapılandırmasını takip eder. Telekomünikasyon lazer sürücü devreleriyle uyumluluğu sağlamak amacıyla lazer yanlılığı, RF modülasyonu, TEC, termistör ve monitör fotodiyot sinyalleri için özel bağlantılar sağlar.

Tip 2, basitleştirilmiş bir elektrik arayüzü ve yüksek güçlü pompa işletimi ve termal yönetim için farklı bir TEC düzenlemesi ile pompa lazer uygulamaları için optimize edilmiştir.

Her iki konfigürasyon da aynı 14 pinli kelebek mekanik paketini kullanıyor ancak elektrik pin atamaları farklı. Mekanik olarak uyumludurlar ancak farklı PCB düzenleri ve sürücü tasarımları gerektirirler.

S: Yerleşik bir optik izolatör, DWDM ve algılama uygulamaları için neden önemlidir?

C:DWDM iletim ve fiber algılama sistemlerinde konektörlerden, fiber arayüzlerden ve optik bileşenlerden gelen optik yansımalar lazer boşluğuna geri dönebilir. Bu optik geri besleme mod kararsızlığına, dalga boyu dalgalanmasına, gürültünün artmasına ve sistem performansının düşmesine neden olabilir.

≥30 dB izolasyona sahip yerleşik bir optik izolatör, bu geri yansımaları bastırarak dalga boyu stabilitesini artırır, geri besleme kaynaklı gürültüyü azaltır ve tutarlı algılama, fiber algılama ve düşük gürültülü optik iletim gibi uygulamalarda güvenilir çalışma sağlar.

S: Standart C+L bant listesinin dışında özel bir dalga boyu alabilir miyim?

C: Evet. Özel uygulama gereksinimlerine göre özelleştirilmiş dalga boylarını destekliyoruz. DWDM lazer ürünleri için, nitelikli dalga boyu aralığımız dahilinde özelleştirilmiş dalga boyları mevcuttur (örneğin, çipin kullanılabilirliğine bağlı olarak 1527–1611 nm).

O-bandı (1260-1360 nm) ve S-bandı (1460-1530 nm) dahil olmak üzere diğer dalga boyu bantları da belirli uygulamalar için düşünülebilir.

Özel dalga boyu fizibilitesi, lazer çipinin kullanılabilirliğine, ızgara tasarımına ve üretim programına bağlıdır. Değerlendirme için lütfen hedef dalga boyunuz ve uygulama detaylarınızla birlikte bizimle iletişime geçin.

İlgili Ürünler

· CATV için DWDM 14PIN Kelebek Analog Lazer -ITU-T Izgara CH18-64 1526,44~1563,05nm, fiber üzerinden yüksek doğrusallık RF iletimi

· LAN-WDM 10 mW Fiber Bağlantılı Lazer - 1266,5~1345,5nm isteğe bağlı, 400G/800G optik alıcı-vericiler için tasarlanmıştır

· CWDM 1270-1650nm DFB Lazer Kaynağı - optik iletişim ve dağıtılmış fiber optik algılama için

· 1550nm 1W Fiber Bağlantılı Lazer - fiber lazer tohumlama, optik amplifikasyon ve endüstriyel fotonik için yüksek güçlü kaynak

· 1550nm DFB 100KHz BTF Dar Çizgi Genişlikli Lazer - tutarlı iletişim, LiDAR ve hassas algılama için düşük fazlı gürültü kaynağı

Veri Sayfası-10mW C+L Band DWDM DFB Lazer Diyot

Veri Sayfası

Gelecekte kolay referans olması için bu sayfayı yer imlerine ekleyin.

Sıcak Etiketler: Çin 10mW C L Bant DWDM DFB Lazer Diyot Üretici, Tedarikçi, Fabrika

İlgili Kategori

Talep Gönder

İletişim bilgileri



Adres

Oda 901, Bina A, Rongchao New Era Plaza, No. 3 Lanqing 1st Road, Luhu Topluluğu, Guanhu Alt Bölgesi, Longhua Bölgesi, Shenzhen, 518110, Çin


tel

+86-13322933691


e-posta

sales06@boxoptronics.com

Toplu siparişlerde rekabetçi fiyatlar mı arıyorsunuz? Yüksek performanslı DFB lazerler, SLED'ler ve PM fiber cihazlar için Box Optronics'e soruşturma gönderin. 24 saat içinde profesyonel fiyat teklifi alın.
