1550.12nm DWDM DFB Lazer

Ürüne Genel Bakış-1550.12nm DWDM DFB Lazer

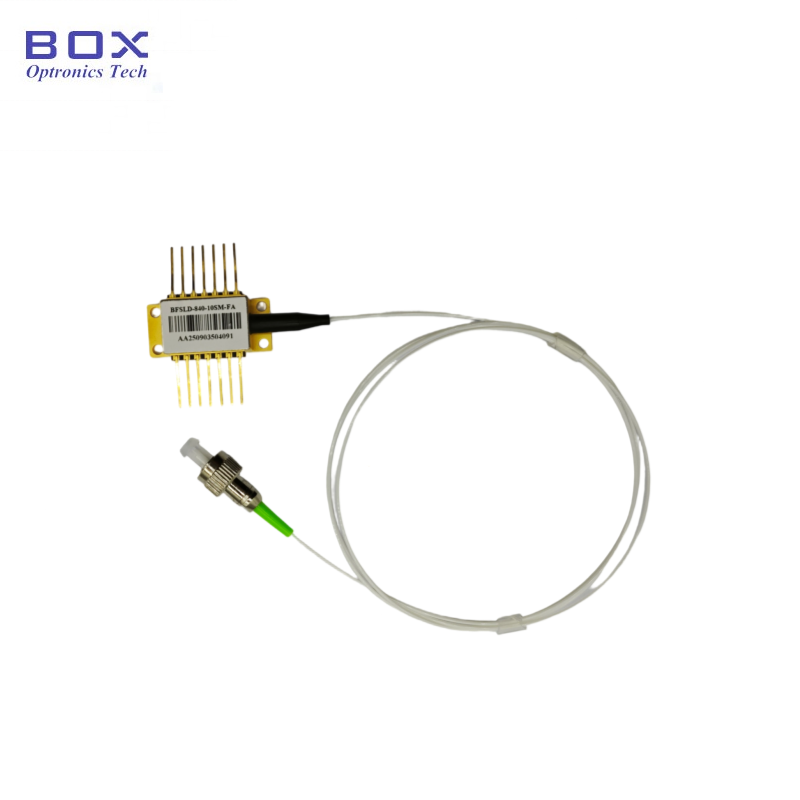

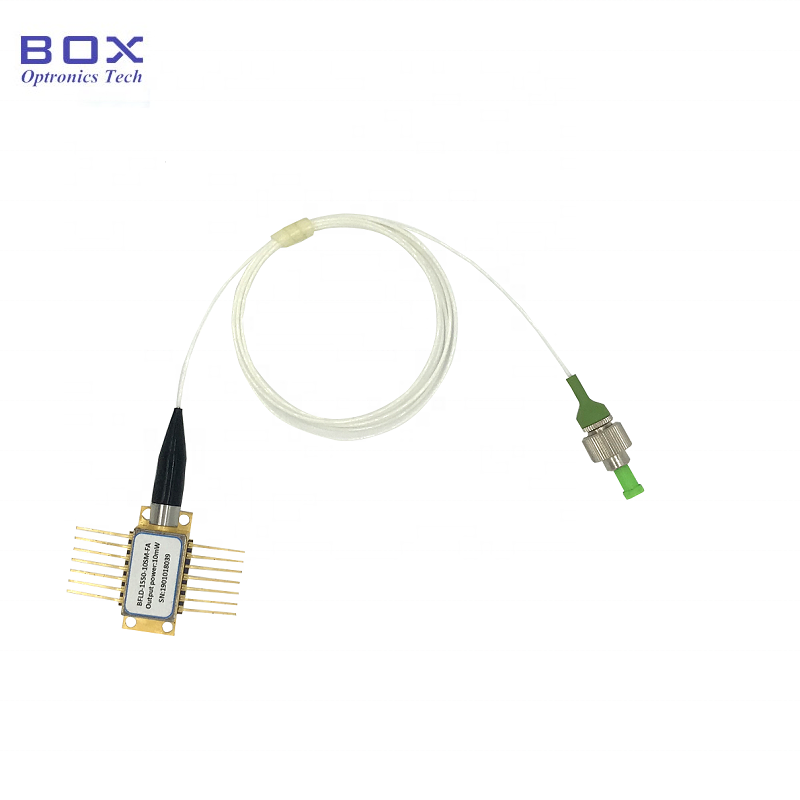

1550,12nm DWDM DFB Lazer (Model BFLD-CH34-XXSM-FA, ITU Izgara Kanalı 34), analog CATV iletimi ve DWDM optik iletişim uygulamaları için özel olarak tasarlanmış 14 pinli kelebek paketli dağıtılmış geri beslemeli lazer diyottur. 1550.12nm standart ITU ızgara dalga boyunda çalışan bu cihaz, FC/APC konnektörlü tek modlu veya polarizasyonu koruyan fiber aracılığıyla 10mW veya 20mW optik çıkış gücü sağlar.

Entegre izolatör, termoelektrik soğutucu (TEC), 10kΩ termistör ve monitör fotodiyodu ile hermetik 14 pinli kelebek paketinde yer alan lazer, -40°C ila +85°C çalışma sıcaklığı aralığının tamamında sıcaklık ve güç stabilizasyonu sağlar. Farklı sistem kartı tasarımlarıyla uyumluluk için iki pin çıkışı yapılandırması (Tip 1 ve Tip 2) mevcuttur.

Temel Özellikler-1550.12nm DWDM DFB Lazer

· Standart ITU ızgara dalga boyu: 1550,12 nm (Kanal 34), tam CH18–CH64 aralığı isteğe bağlı

· Yüksek optik çıkış gücü: 10 mW veya 20 mW

· CATV iletimi için optimize edilmiş gelişmiş analog çip tasarımı

· Yüksek yan mod bastırma oranı: SMSR ≥30dB

· Yerleşik optik izolatör: 25°C'de ≥30dB izolasyon

· Yüksek optik geri dönüş kaybı: ≥40dB

· Geniş modülasyon bant genişliği: 2,5 GHz tipik

· Entegre TEC ve termistöre sahip 14 pinli hermetik kelebek paketi

· Güç izleme için entegre monitör fotodiyodu

· Fiber seçenekleri: SMF-28e tek modlu veya PMF-1550 polarizasyonu koruyan fiber

· Standart FC/APC konektörü, 1,0 m pigtail (900μm gevşek tüp)

· Geniş çalışma sıcaklığı aralığı: -40°C ila +85°C

· Tasarım esnekliği için iki pin çıkışı yapılandırması (Tip 1 / Tip 2)

Tipik Uygulamalar-1550.12nm DWDM DFB Lazer

· CATV yayın ağları ve ana iletim sistemleri

· Sınırlı fiber kaynaklarına sahip ağlar (dalga boyu çoğullama)

· Kablolu televizyon merkezi ve dağıtım ekipmanı

· Fiber üzerinden analog RF için optik verici modülleri

· Fiber optik test ve ölçüm enstrümantasyonu

· Fiber üzerinden uydu ve RF sinyal dağıtımı

· Optik iletişim laboratuvarlarında araştırma ve geliştirme

· CATV ve telekom ekipmanlarına OEM entegrasyonu

Ürün Özellikleri-1550.12nm DWDM DFB Lazer

Mutlak Maksimum Derecelendirmeler

Elektro-Optik Özellikler (T = 25°C, IF = IOP)

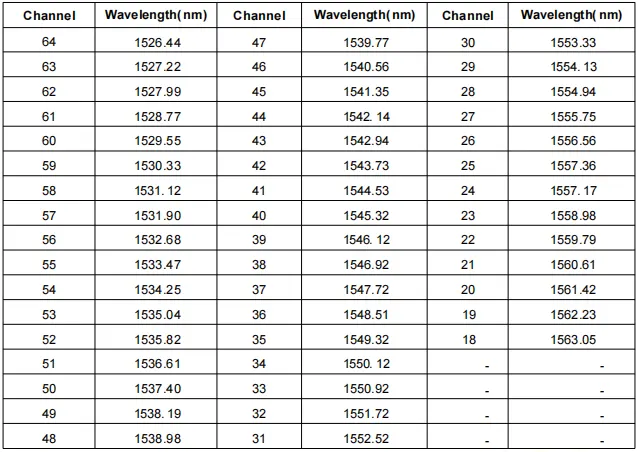

ITU Grid Dalgaboyu Referansı (Seçili Kanallar)

Not: Tam ITU ızgara kanalları CH18–CH64 (1526,44nm–1563,05nm) istek üzerine mevcuttur.

Optik Fiber Özellikleri-1550.12nm DWDM DFB Lazer

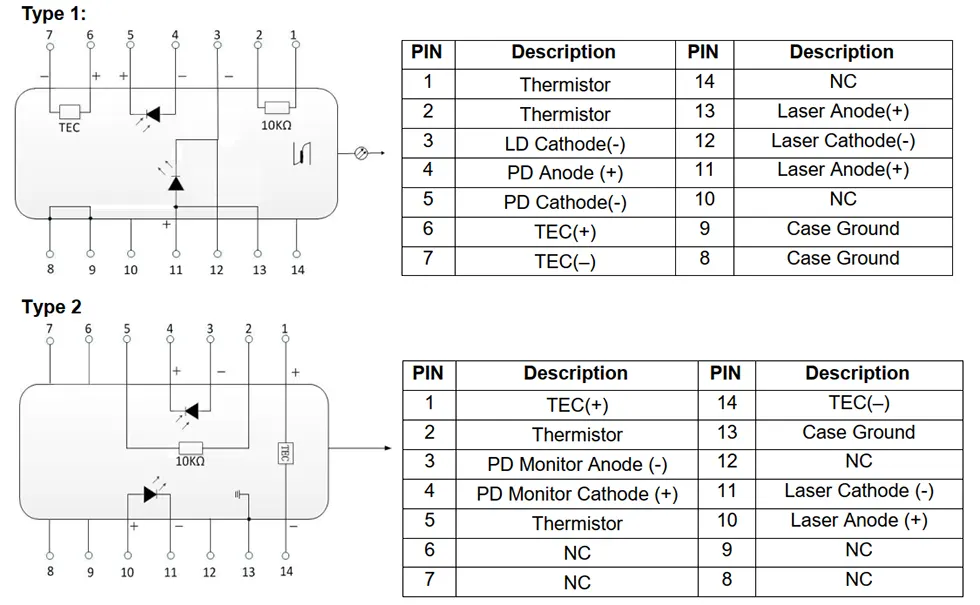

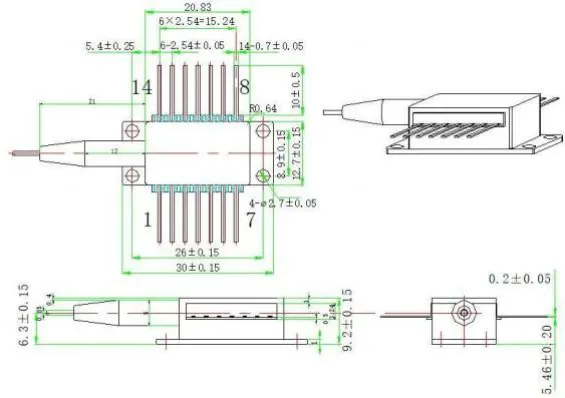

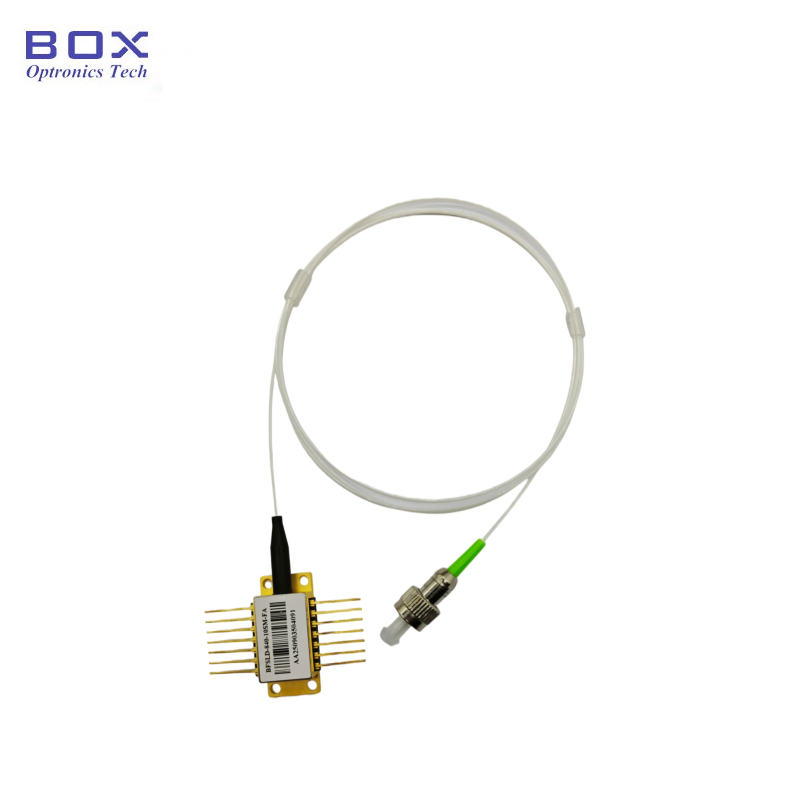

Paket ve Pin Tanımı-1550.12nm DWDM DFB Lazer

Sipariş Bilgileri-1550.12nm DWDM DFB Lazer

Model Adlandırması

BFLD - XXXX - XX - XX - XX (-X)

Örnek: BFLD-CH34-10SM-FA

Neden Box Optronics DWDM DFB Lazerlerini Seçmelisiniz?

· CATV uygulamaları için analog olarak optimize edilmiş tasarıma sahip kanıtlanmış DFB lazer çip teknolojisi

· Sevkiyattan önce %100 işlevsel test ve yanma taraması

· Sıkı dalga boyu toleransıyla tam ITU ızgara dalga boyu desteği (CH18–CH64)

· Fabrikadan doğrudan tedarik ile rekabetçi fiyatlandırma

· Esnek sipariş miktarları — hem Ar-Ge prototipleri hem de toplu üretim desteği

· Dalga boyu, güç, fiber türü, konektör ve pin yapılandırması için özelleştirme seçenekleri

· CATV ağ dağıtımı ve üretim programları için uzun vadeli tedarik istikrarı

· Güvenilir geniş sıcaklıkta çalışma için entegre TEC'li hermetik kelebek ambalaj

· Tam takiple DHL/UPS/FedEx aracılığıyla uluslararası gönderim
