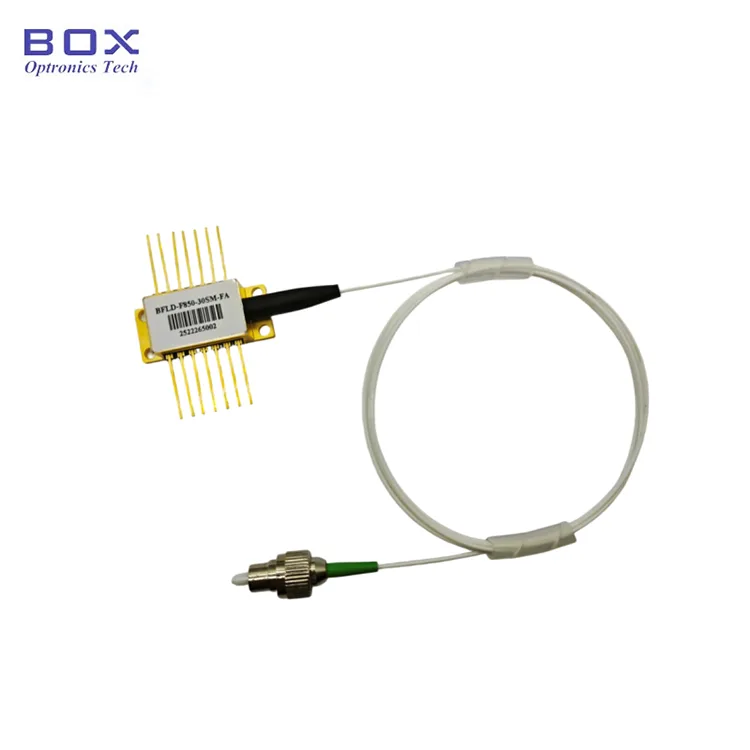

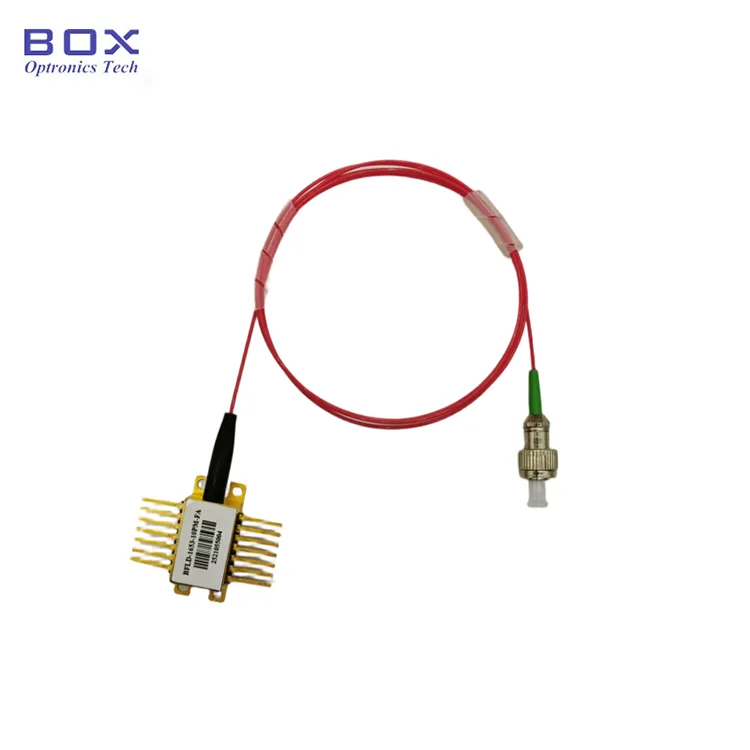

Box Optronics, zorlu optik iletişim, algılama ve test uygulamaları için tasarlanmış birinci sınıf bir fiber bağlantılı lazer kaynağı olan 1310 nm 100 mW DFB Lazer'i sağlar. Bu cihaz, olağanüstü dalga boyu kararlılığı, yüksek yan mod bastırma oranı ve 120 mW'a kadar tek modlu fiber çıkış gücü sağlayan çoklu kuantum kuyulu (MQW) dağıtılmış geri bildirim (DFB) yapısına sahiptir.
Entegre TEC soğutucusu, termistör, optik yalıtıcı ve monitör fotodiyodu ile standart 14 pinli kelebek paketinde yer alan bu lazer, OC-48 pin çıkışı standartlarıyla uyumludur. Yüksek güçlü test sistemleri, fiber optik algılama ağları veya yeni nesil iletişim sistemleri için Box Optronics, sıkı kalite kontrol ve küresel teknik destekle desteklenen güvenilir performans sunar.
● Yüksek optik çıkış gücü: 120 mW'a kadar tipik (SM fiber)
● Üstün dalga boyu kararlılığı için çoklu kuantum kuyulu (MQW) DFB yapısı
● Yüksek yan mod bastırma oranı (SMSR): >35dB tipik
● Geri yansıma koruması için yerleşik optik yalıtıcı
● Hassas dalga boyu kontrolü için entegre TEC soğutucu ve termistör
● Gerçek zamanlı güç izleme için fotodiyodu izleyin
● Tek modlu (SM) veya polarizasyonu koruyan (PM) fiber seçenekleri
● Standart FC/APC fiber konektörü (özelleştirilebilir)

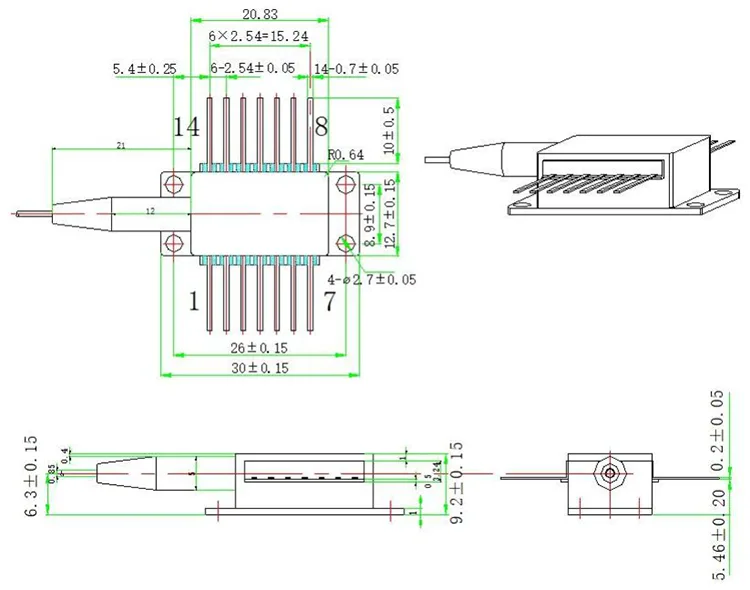

● OC-48 pin çıkışıyla uyumlu, endüstri standardı 14 pinli kelebek paketi
● Yüksek güçlü optik test ve ölçüm sistemleri
● Fiber optik iletişim vericileri ve alıcı-vericileri
● Optik amplifikatör çekirdek kaynakları
● FMCW LiDAR
● Araştırma ve geliştirme laboratuvarları
● Endüstriyel süreç izleme ve kontrolü
|
Parametre |
Sembol |
Durum |
Min. |
Maks. |
Birim |
|
Lazer ileri akımı |
EĞER |
CW |
- |
400 |
mA |
|
Ters voltaj |
Sanal Gerçeklik |
CW |
- |
-2.0 |
V |
|
ESD voltajı |
ESD |
- |
500 |
- |
V |
|
Çalışma sıcaklığı |
TEPE |
Kasa sıcaklığı |
0 |
+70 |
℃ |
|
Depolama sıcaklığı |
TSTG |
Ortam sıcaklığı |
-40 |
+85 |
℃ |
|
Parametre |
Sembol |
Durum |
Min. |
Tip. |
Maks. |
Birim |
|
Çalışma dalga boyu |
λC |
CW, 25°C |
1300 |
1310 |
1320 |
nm |
|
Optik çıkış gücü (SM) |
PF |
SM Fiber |
90 |
120 |
- |
mW |
|
Optik çıkış gücü (PM) |
PF |
PM Fiber |
70 |
90 |
- |
mW |
|
Eşik akımı |
ITH |
25°C |
14 |
20 |
50 |
mA |
|
Çalışma akımı |
GİB |
CW |
- |
250 |
400 |
mA |
|
Çalışma gerilimi |
VOP |
25°C |
- |
- |
3.0 |
V |
|
Yan mod bastırma oranı |
SMSR |
- |
35 |
- |
- |
dB |
|
TEC Akımı |
ITEC |
- |
-1,5 |
- |
2.5 |
A |
|
TEC Gerilimi |
VTEC |
- |
-2,5 |
- |
3.8 |
V |
|
Termistör direnci |
RTH |
25°C |
9.5 |
10 |
10.5 |
kΩ |
|
Termistör B değeri |
β |
25°C/80°C |
- |
3950 |
- |
K |
|

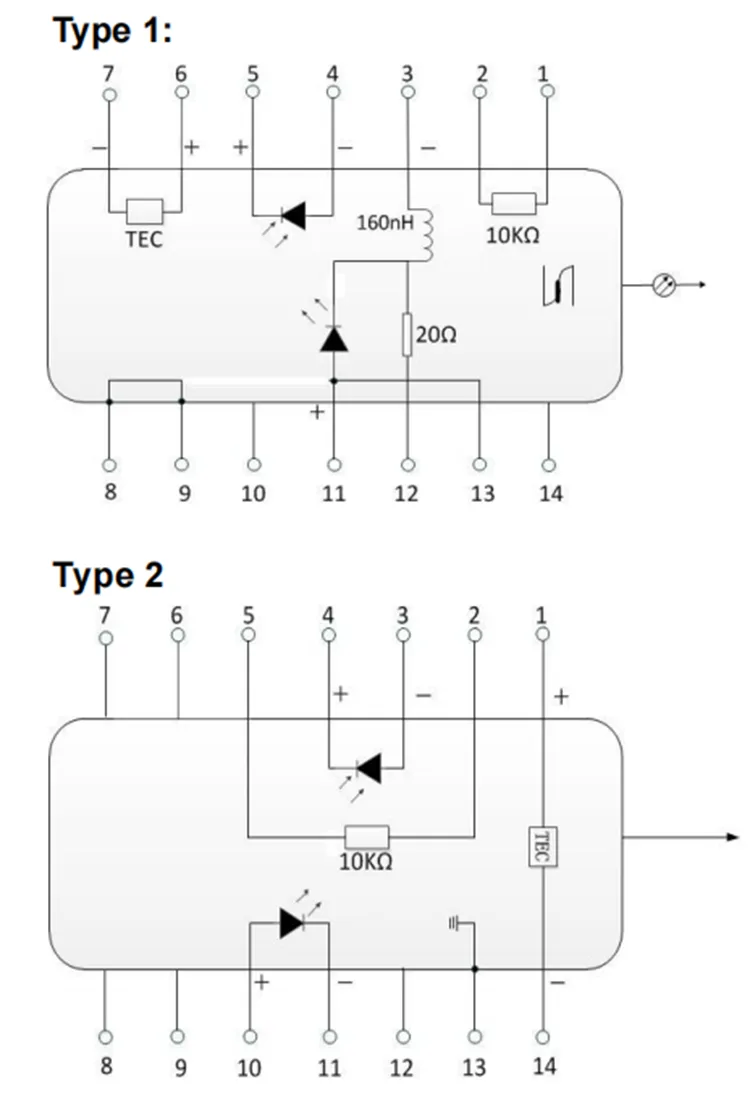

PIN |
Tanım |
PIN |
Tanım |
|
1 |
Termistör |
14 |
NC (Bağlantı Yok) |
|
2 |
Termistör |
13 |
Lazer Anot (+) |
|
3 |
LD Katot (-) |
12 |
Lazer Katot (-) |
|
4 |
PD Anot (+) |
11 |
Lazer Anot (+) |
|
5 |
PD Katot (-) |
10 |
NC (Bağlantı Yok) |
|
6 |
TEC (+) |
9 |
Kasa Zemini |
|
7 |
TEC (-) |
8 |
Kasa Zemini |
Pin Çıkışı Tanımı (Tip2)
|
PIN |
Tanım |
PIN |
Tanım |
|
1 |
TEC (+) |
14 |
TEC(-) |
|
2 |
Termistör |
13 |
Kasa Zemini |
|
3 |
PD Monitörü Anot (-) |
12 |
NC (Bağlantı Yok) |
|
4 |
PD Monitör Katotu (+) |
11 |
Lazer Katot (-) |
|
5 |
Termistör |
10 |
Lazer Anot (+) |
|
6 |
NC (Bağlantı Yok) |
9 |
NC (Bağlantı Yok) |
|
7 |
NC (Bağlantı Yok) |
8 |
NC (Bağlantı Yok) |
● ✓ 10 yılı aşkın profesyonel lazer diyot üretim deneyimi
● ✓ Sevkiyattan önce %100 test ile sıkı kalite kontrolü
● ✓ İstikrarlı toplu teslimat özelliği ile rekabetçi fiyatlandırma
● ✓ Dalga boyu, güç, fiber ve paket için esnek özelleştirme seçenekleri
● ✓ 7×24 saat teknik destek ve hızlı yanıt
● ✓ Değerlendirme için örnek testler mevcut
● ✓ ISO9001:2015 sertifikalı kalite yönetim sistemi
● ✓ DHL, UPS, FedEx ekspres teslimatı ile küresel gönderim
BFLD - XXXX - XX - XX - X
|
Alan |
Kod |
Tanım |
|
Ürün Serisi |
BFLD |
Kelebek DFB Lazer Diyot |
|
Dalgaboyu |
1310 |
1310 nm merkez dalga boyu (diğer dalga boyları mevcuttur) |
|
Çıkış Gücü |
1 saat |
100mW sınıfı yüksek güç (10: 10mW, 20: 20mW, 1H: 100mW) |
|
Elyaf Tipi |
SM / PM |
SM: Tek Modlu Fiber | PM: Polarizasyonu Koruyan Fiber |
|
Bağlayıcı |
FA / SA |
FA: FC/APC | SA: SC/APC | Diğer: özel istek |
|
Pin Çıkışı Türü |
1 / 2 |
Tip 1 | Tip 2 |
Örnek:BFLD-1310-1HPM-FA2
1310 nm 100 mW DFB14 pinli Kelebek Lazer Diyot, PM fiber, FC/APC konnektör, Tip 2 pin çıkışı
● Merkez dalga boyu: 1270~1650nm (özel dalga boyları mevcuttur)
● Çıkış gücü: 10mW, 20mW, diğerleri
● Fiber türü: Tek modlu fiber, polarizasyonu koruyan fiber
● Elyaf uzunluğu: 1 m, 1,5 m, 2 m (özel uzunluklar)
● Konektör türü: FC/APC, FC/UPC, SC/APC, LC/APC, çıplak fiber
● Pinout yapılandırması: Tür 1, Tür 2
Özel gereksinimler için lütfen satış ekibimizle iletişime geçin:
E-posta: sales06@boxoptronics.com
Tel: +86-13322933691
Web sitesi: www.boxphotonics.com
Her ünite, ölçülen performans parametrelerini belgeleyen kapsamlı bir test raporuyla birlikte gönderilir. Test sayfası ayrıntılı spesifikasyonları, performans eğrilerini ve dikkat notlarını içerir.
● Her bir üniteye ayrı test raporu dahildir
● Tipik spektral ve güç eğrileri sağlanır
● EXW (Ex Works): DHL/UPS/FedEx hesabınız varsa önerilir. Hesabınızı kullanarak gönderim yapıyoruz; tarafımızdan kargo ücreti alınmaz.
● DAP (Yerinde Teslim): Kurye hesabınız yoksa ön ödemeli kargoyla gönderim ayarlayabiliriz.
● Diğer şartlar: Görüşmek için lütfen bizimle iletişime geçin.
● PayPal: Numuneler ve küçük siparişler için hızlı ve güvenli ödeme
● T/T (Banka Havalesi): Normal üretim siparişleri için standart ödeme yöntemi
● Alibaba Ticaret Güvencesi: Çevrimiçi işlemler için alıcı garantisiyle güvenli sipariş koruması
● Esnek Ödeme Koşulları: Uzun vadeli veya stratejik iş ortakları için pazarlık yapılabilir
● Standart üretim: ~10 iş günü
● Stokta bulunan öğeler: Gönderim için 2-3 iş günü
● Özel yapılandırmalar: 15-20 iş günü
● Toplu siparişler: Üretim planı için lütfen iletişime geçin
● Uluslararası gönderim: 3-5 iş günü (DHL/UPS/FedEx express)
● Hızlandırılmış hizmet: Talep üzerine sunulur (ek ücret geçerli olabilir)
Bu cihaz elektrostatik duyarlıdır. Paketleme, nakliye ve kullanım sırasında antistatik koruma önlemlerine sıkı sıkıya bağlı kalınması gerekir. Bunun yapılmaması cihazda kalıcı hasara neden olabilir.
● Elinizi taşırken daima anti-statik bir bileklik takın
● Düzgün şekilde topraklanmış antistatik bir mat üzerinde çalışın
● Tüm ekipmanın uygun şekilde topraklandığından emin olun
● Pimlere ve fiber konektöre doğrudan dokunmaktan kaçının
● Düzenlenmiş, düşük gürültülü bir akım kaynağı kullanın
● Hasarı önlemek için uygun akım sınırlamasını uygulayın
● Güç kaynağındaki dalgalanmalardan ve voltaj yükselmelerinden kaçının
● Asla maksimum ileri akım değerini aşmayın
● Lazer akımını uygulamadan önce daima TEC soğutmayı açın
● Lifin aşırı bükülmesinden kaçının
● Fiber örgüsünü çekmeyin veya bükmeyin
● Bağlantıdan önce fiber konektörleri temizleyin
● Konektör kullanılmadığında daima toz kapakları kullanın
● Kullanmadan önce fiberin uç yüzeyinde hasar olup olmadığını inceleyin
● Optimum performans için cihazı uygun bir ısı emiciye monte edin
● Paket ile ısı emici arasında iyi bir termal temas olduğundan emin olun
● Daha iyi ısı transferi için termal arayüz malzemesi (termal gres/ped) kullanın
● Güvenilirlik için belirtilen sıcaklık aralığında çalışın
● Dalga boyu stabilizasyonu için yeterli ısınma süresine izin verin
