1064nm 30mW DFB Kelebek Lazer Diyot

İçindekiler

1. 1064 nm'nin tanıtımı 30mW DFB Kelebek Lazer Diyot

2. Teknik Özellikler

3. Ürün Özellikleri

4. Tipik Uygulamalar

5. Ürün ayrıntıları

6. Sipariş Bilgileri

7. Veri sayfası ve test sayfası

8. Teklif ve ödeme koşulları

9. Teslim süresi

10. Operasyon Notları

11. Kalite Güvencesi ve Satış Sonrası Hizmet

Ürün Tanıtımı

Bu, 14 pinli bir 1064nm DFB Lazer Diyottur standart kelebek paketi, merkezi dalga boyu 1064nm, dalga boyu toleransı +/-1 nm ve tipik çıkış gücü 30 mW. Dahili TEC, termistör, izolatör ve Uzun süreli kararlı çalışma için mükemmel dalga boyu kararlılığına sahip PD monitörü. Esas olarak fiber optik iletişim ve algılamada kullanılır. Kesinlikle telgraf çekin Pim tanımına göre TEC kontrolü altında ve aşırı elyaf bükülmesi Performansı ve hizmet ömrünü garanti etmek için.

Ürün Özellikler

Ürün Özellikleri

● Çoklu Kuantum Kuyu (MQW) dağıtılmış geri besleme (DFB) lazerleri;

● Çıkış gücü açıldı 30mW'a kadar;

● SM veya PM fiber;

● 14 pinli Termistörlü BTF paketi, TEC, izolatör ve Monitör PD.

Ürün Uygulamaları

● Optik fiber iletişim;

● Optik alet;

● Optik fiber sensör;

● Işık kaynağı.

Ürün Ayrıntılar

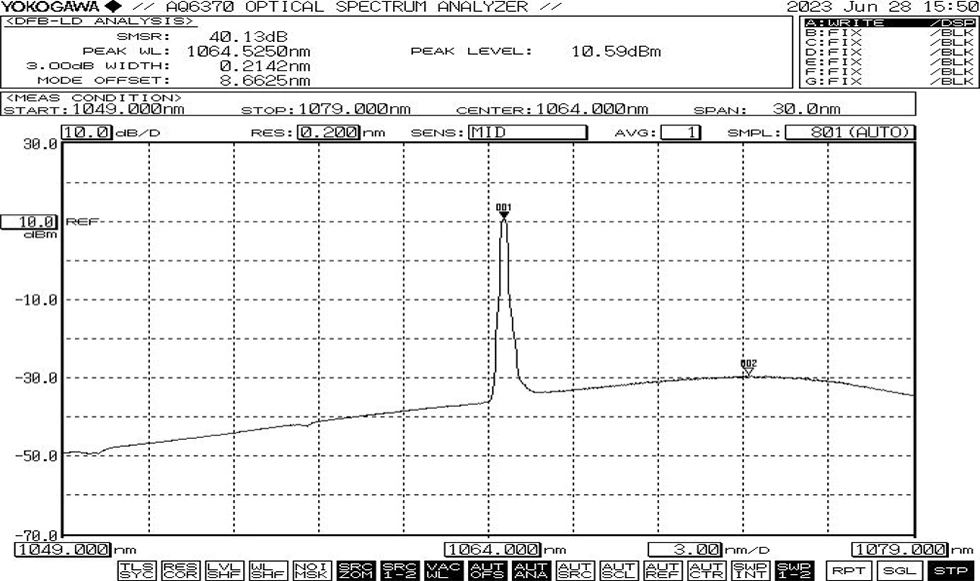

● Tipik spektrum: 1064nm, +/-1 WL toleransı

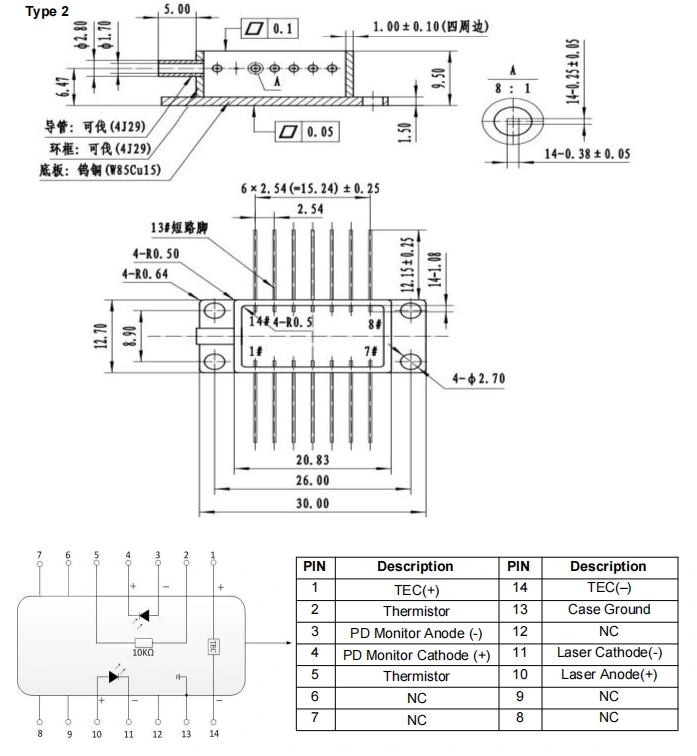

● Paket çizimi&PIN-OUT Tanımı(Birim:mm)-1064nm 30mW DFB Kelebek Lazer Diyot

● Standart aksesuarlar

*Bağımsız cihaz; yerleşik sürücü yok (harici sürücü isteğe bağlı).

Sipariş verme bilgi

örneğin: BFLD-1064-30SM-FA

(Sipariş bilgileri: 1064nm 30mW DFB Kelebek Lazer Diyot, SM fiberli, FC/APC konektörü, pompa pimi).

Diğer özelleştirilmiş gereksinimler için lütfen iletişime geçin: sales06@boxoptronics.com

Veri Sayfası ve Test sayfası

Veri Sayfası

Test sayfası

Teklif şartları ve ödeme

● Fiyat teklifi şartları

(1) EXW:

DHL/UPS/FedEx hesabınız varsa Box Optronics şunu kullanmanızı önerir: EXW. Hesabınız üzerinden gönderim yapıyoruz; nakliye ücretini talep etmiyoruz.

(2) DAP:

Hesabınız yoksa, lütfen nakliye ücretini önceden ödeyin. ürünler.

● Ödeme koşulları

PayPal ve T/T mevcuttur.

Kurşun zamanı

Üretim yaklaşık 10 iş günü sürer. (Eğer bazı varsa stokta, daha hızlı sevk edilecektir.)

Uluslararası lojistik 3-5 iş günü sürebilir.

Operasyon Notlar

● Tüm bileşenlere güç vermeden önce soğutucuyu etkinleştirin ve daha sonra çipin aşırı ısınmasını önlemek için artan güç verme adımlarına geçin ve aşırı yük.

● Bu cihaz çalışırken yüksek yoğunluklu bir lazer ışını yayar; yap Fiberin uç yüzüne doğrudan bakmayın, aksi takdirde göz yaralanmasına neden olabilirsiniz.

● Optik fiberler kırılgandır; Cihazı çekmek için fiberi kullanmayın. Bir cihazı yuvasına takarken veya çıkarırken, üzerine baskı uygulamayın. veya cihaz muhafazasının arkasında bulunan manşonu çekin. Cihazlar için konektörlerle donatılmışsa, hem cihazın hem de fiber konektörün Kurulum veya sökme sırasında aynı anda kaldırılır.

● Pimlerin lehimlenmesi gerekiyorsa lehimleme sıcaklığı 260°C'yi aşmamalı ve lehimleme süresi 10 saniyeyi geçmemelidir. özel Aşağıdaki hususlara dikkat edilmelidir: Lehimleme işlemi sırasında, cihaz elektriksiz durumda olmalı ve havya düzgün şekilde yerleştirilmelidir topraklanmış.

● Çalıştırma işlemi sırasında asla doğrudan yüksek akım uygulamayın, çünkü bu çipe zarar verme riski taşır. Bunun yerine cihazı mevcut seviyede açın Çipin eşiğine yakın ve ardından akımı küçük miktarlarda kademeli olarak artırın İstenilen seviyeye ulaşılıncaya kadar artırılır.

Kalite Güvencesi ve Satış Sonrası Hizmet

● Garanti Süresi:

İnsan kaynaklı olmayan kusurlar için 1 saat içinde ücretsiz onarım veya değiştirme satın alma tarihinden itibaren yıl. Ücretli bakım hizmetleri 1 yıl sonra verilmektedir.

● Ücretsiz Garanti Kapsamında İstisnalar:

Ücretsiz garanti süresi boyunca ücretsiz onarım veya değiştirme hizmetleri Ürün kalitesi sorunlarından kaynaklanan arızalar için sağlanacaktır. Ancak Kutu Optronics aşağıdaki durumlarda ücretsiz onarım hizmetlerini reddetme hakkını saklı tutar: garanti süresi içindeki durumlar:

(1) Doğal faktörlerin (örneğin yıldırım, toz) neden olduğu hasarlar veya çevresel etkiler.

(2) Kullanıcının hatalı kullanımından kaynaklanan arızalar.

(3) İnsan hatasından kaynaklanan bariz fiziksel hasar.

(4) İzinsiz sökme, değiştirme veya onarım.

(5) Muhafaza üzerindeki garanti etiketleri değiştirilmiş veya eksik.

(6) Nakliye sırasında hasar veya kayıp.
