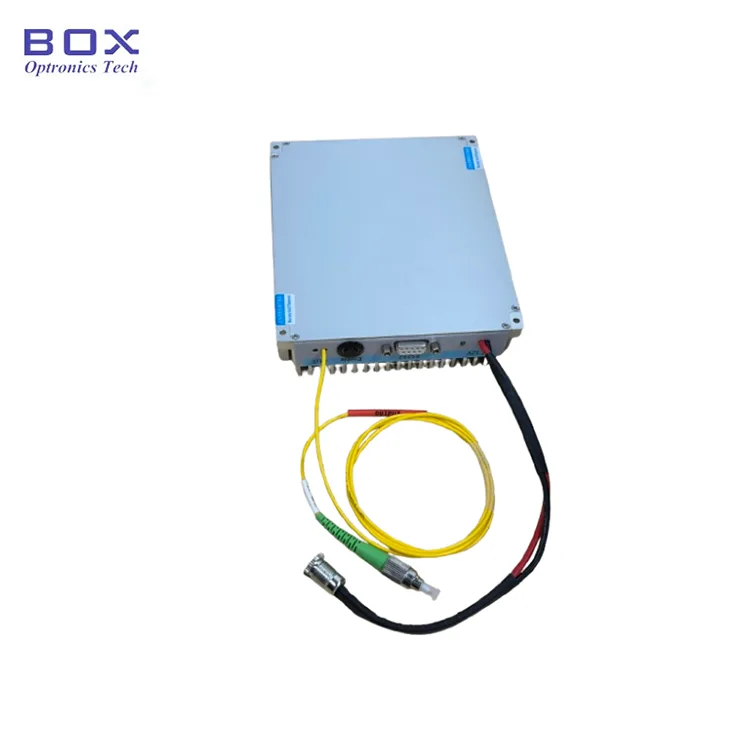

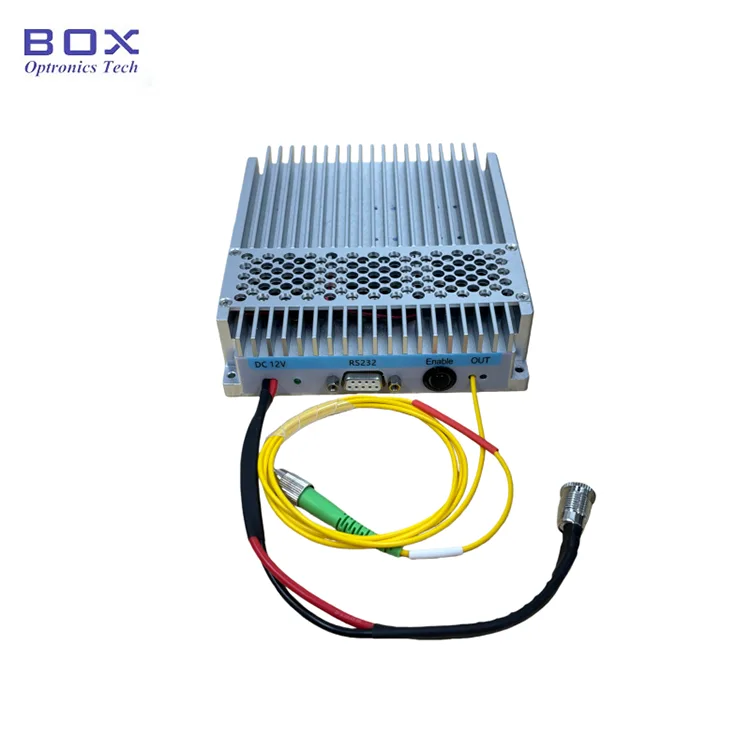

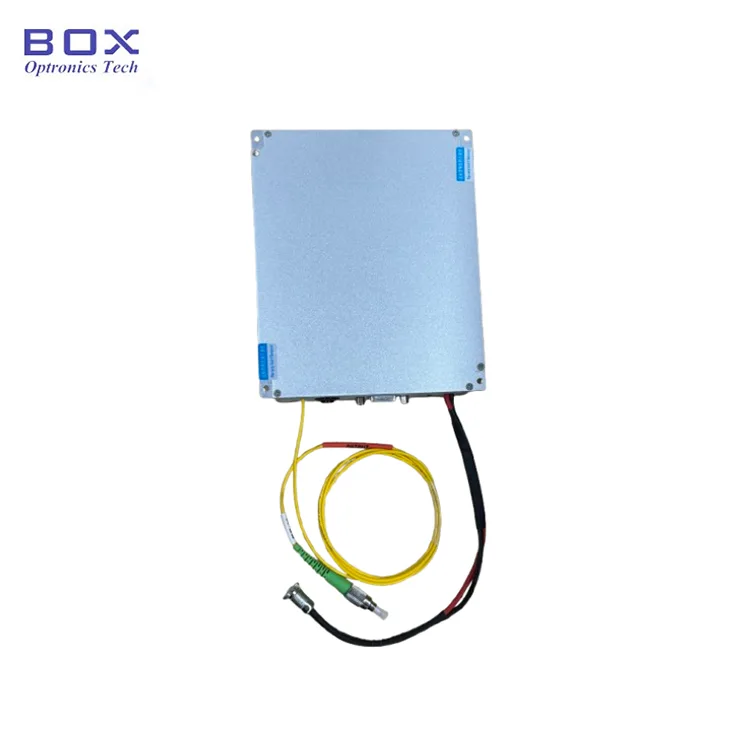

1550nm 1W Fiber Bağlantılı Lazer, tek dalga boyunda, yüksek güçlü lazer çıkışı elde etmek için yüksek güçlü kazançlı optik modülle birleştirilmiş bir DFB tohum lazeri kullanır. Yüksek dalga boyu doğruluğuna ve yüksek yan mod bastırma oranına sahiptir. Seçenekler arasında tek modlu veya polarizasyonu koruyan fiber; Ünite, ayarlanabilir akımla yüksek çıkış gücü, açıldığında anında ışık emisyonu ve kullanıcı dostu çalışma sunarak araştırmacıların laboratuvar kullanımı için idealdir.
|
Parametreler |
Birim |
Değerler |
Notlar |
|||||
|
Dalga boyu aralığı |
nm |
1550 |
|
|||||
|
Dalga boyu doğruluğu |
nm |
±0,5 |
|
|||||
|
Spektral çizgi genişliği |
nm |
≤0,1 |
|
|||||
|
Yan Mod Bastırma Oranı (SMSR) |
dB |
≥50 |
|
|||||
|
Çalışma modu |
- |
CW |
|
|||||
|
Çıkış gücü |
dBm |
30 |
33 |
37 |
40 |
41 |
43 |
1~20W |
|
Güç düzenleme aralığı |
- |
%10~%100 |
|
|||||
|
Optik güç dengesizliği |
dB |
≤±0,02 (15 dk.); ≤±0,05 (8 saat) |
≤±0,5%; ≤±1,2% |
|||||
|
Polarizasyon durumu |
- |
Rastgele |
Doğrusal polarizasyon |
|
||||
|
Polarizasyon Sönme Oranı (PER) |
dB |
- |
≥23 |
|
||||
|
Pigtail fiber ve konnektör tipi |
- |
SMF-28 |
PM1550 |
FC/APC |
||||
|
İletişim arayüzü |
- |
Dokunmatik ekran/DB9 Dişi (RS232) |
Tezgah üstü |
|||||
|
DB9 Dişi (RS232) |
Modül |
|||||||
|
Güç kaynağı |
- |
AC 100~240V, <150W |
Tezgah üstü |
|||||
|
DC 12V, <60W |
Modül |
|||||||
|
Boyutlar |
mm |
30~33dBm: 255(G)×322(D)×115(Y) |
B2 |
|||||
|
37~43dBm: 376(G)×340(D)×112(Y) |
B3 |
|||||||
|
30~33dBm: 150(G)×125(D)×21,5(Y) |
M21 |
|||||||
|
30~33dBm: 150(G)×125(D)×31,5(Y) |
M31 |
|||||||
|
37~40dBm: 139(G)×235(D)×70(Y) |
M70 |
|||||||
|
Çalışma sıcaklığı |
℃ |
-5 ~ +55 |
|
|||||
|
Çalışma nemi |
- |
%0~70 |
|
|||||
● DFB çekirdeği + hat genişliğini ve gücü dengeleyen yüksek güçlü kazanç aşaması mimarisi;
● Uzun süreli sürekli çalışma için olağanüstü güç kararlılığı;
● Esnek sistem entegrasyonu için SM ve PM fiber seçenekleri;
● Laboratuar ve OEM entegrasyonu için tezgah üstü ve modül paketleri;
● %10–%100 sürekli güç ayarı.
● Tutarlı optik iletişim testleri ve araştırmaları;
● Doğrusal olmayan optik ve süper süreklilik üretimi;
● LiDAR verici ışık kaynağı;
● Fiber yükseltici pompalama ve kazanç karakterizasyonu.

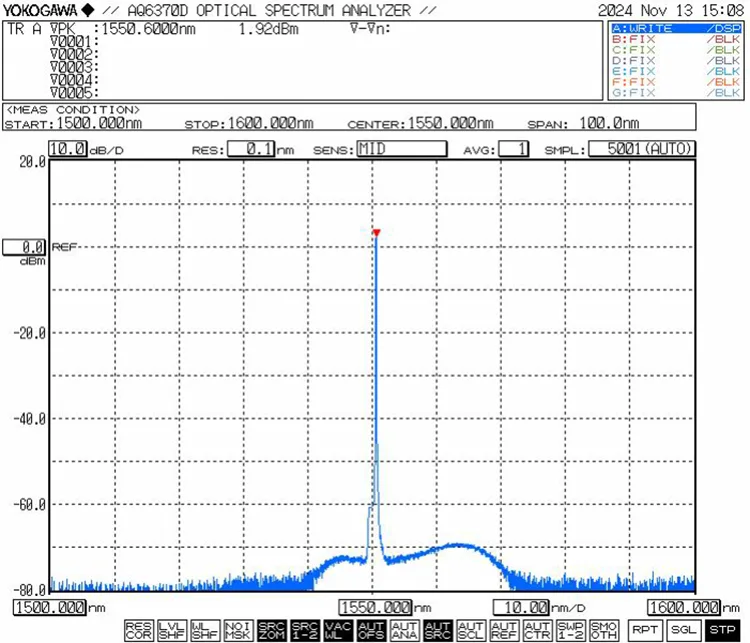

● Tipik Karakteristik Eğri: λ= 1550 nm, Hat Genişliği ≤3MHz, Pavg= 20W

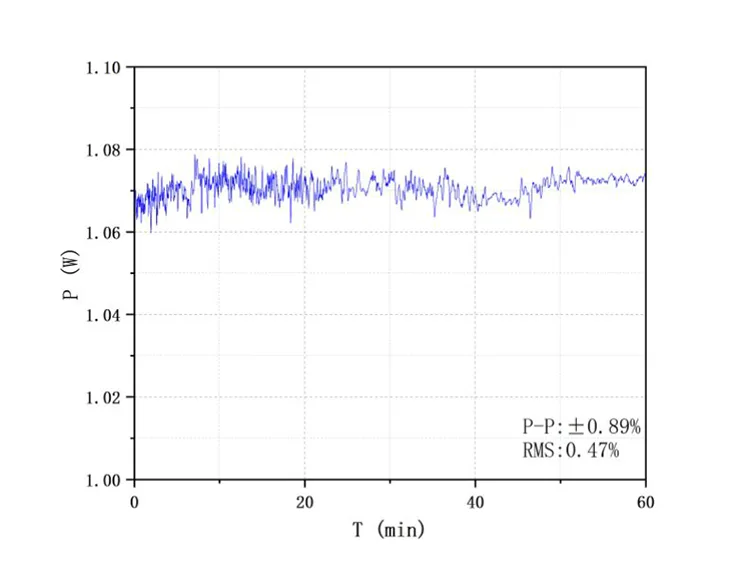

● Lazer Gücü ve Güç Kararlılığı (Güç Kararlılığı Testi@1W)

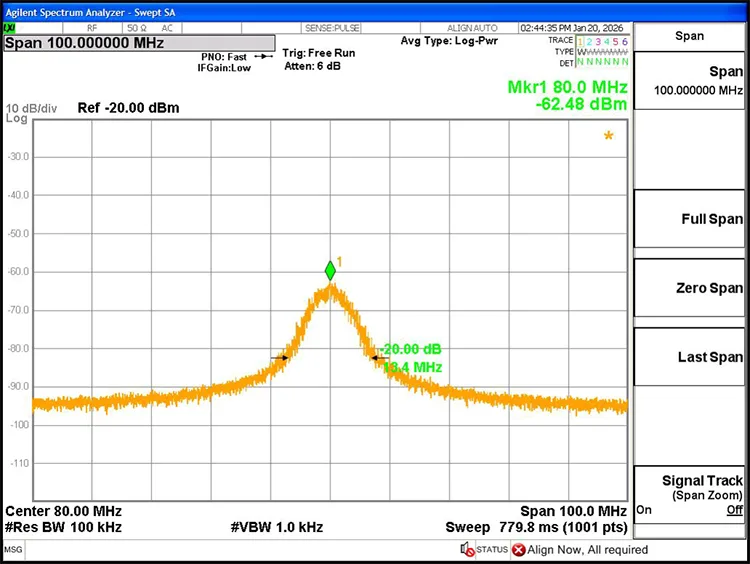

● Lazer Hat Genişliği@3dB: 0,67MHz
|
Fiber Lazer |
Dalgaboyu |
Çıkış gücü |
Elyaf türü |
Boyut |
|
HFL |
-XXXX |
-XX |
XX |
-X |
|
|
1550:1550 nm 1535~1565 nm |
30: 30dBm 33: 33dBm 37: 37dBm 40: 40dBm 41: 41dBm 43: 43dBm |
SM: SMF-28e PM: PM1550 |
M21: Modül M31: Modül M70: Modül B: Tezgah üstü |
örneğin: HFL-1550-30-PM-M31
(Sipariş bilgileri: 1550nm 1W Fiber Bağlantılı Lazer, 1W (30dBm) çıkış gücü, PM1550fiber, modül paketi).
● Fiyat teklifi şartları
(1) EXW
(2)DAP
(3) Diğer
● Ödeme koşulları
PayPal ve T/T mevcuttur.
Adım 1. Ambalajın açılması: Montajdan önce tüm aksesuarların eksiksiz olup olmadığını kontrol edin.
● Standart Aksesuarlar
|
|
Aksesuarlar |
Miktar |
|
1 |
Işık kaynağı (Modül Ana Bilgisayarı) |
1 |
|
2 |
USB-RS485 DB9 Veri Kablosu |
1 |
|
3 |
Güç Adaptörü (Opsiyonel) |
1 |
|
4 |
Ürün Test Raporu |
1 |
Adım 2. Güç kaynağı: Güç bağlantı noktası standart bir DC5.5×2.1mm arayüzünü kullanır. Yalnızca orijinal uyumlu güç adaptörünü (DC5V veya DC12V) kullanın. Uygun olmayan güç adaptörleri ışık kaynağına zarar verebilir. Satın alma sırasında talep üzerine, anahtar güç kaynağına bağlanmak için U şeklinde bir konektör güç kablosu mevcuttur.
Adım 3. Çıkış fiberini bağlama: Fiber konektörünün toz kapağını çıkarın, uç yüzeyde kirlenme veya hasar olup olmadığını inceleyin ve diğer fiber cihazlara veya test ekipmanına bağlamadan önce temiz olduğundan emin olun. Yüksek güçlü modeller için füzyon birleştirme önerilir.
Ayar4. Ana bilgisayara bağlanın: Modülü bilgisayara bağlamak için birlikte verilen USB-RS232 seri veri kablosunu kullanın. İletişimi etkinleştirmek için özel seri sürücüyü (Box Optronics tarafından sağlanır) yükleyin. Sürücü olmadan ana yazılım modüle bağlanamaz.

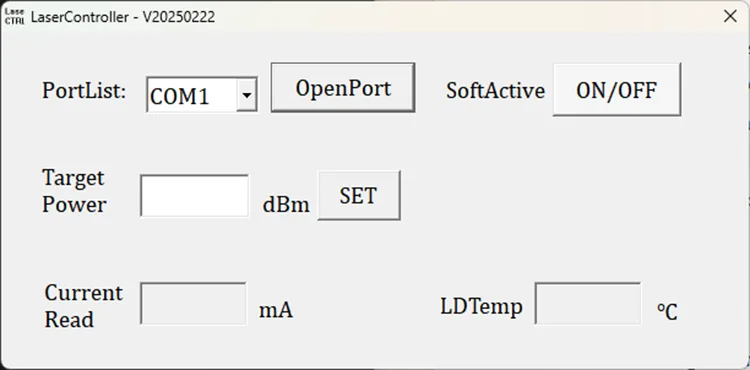

Adım 5. Kontrol yazılımı: Ana yazılım, "SoftActive" düğmesi aracılığıyla çıkış gücünün ayarlanmasına ve lazer çıkışının kontrol edilmesine olanak sağlar (aşağıdaki arayüz şemasına bakın). Yazılım, ayarlanan pompa akımını, çıkış gücünü ve sıcaklık izleme durumunu görüntüler
Adım 6. Kullandıktan sonra kapat düğmesine tıklayın, güç kaynağını kapatın ve fiber bağlantısını kesin.
● Toz birikmesini ve uç yüzeyin hasar görmesini önlemek için fiber konektörlerin sık sık takılıp çıkarılmasından kaçının.

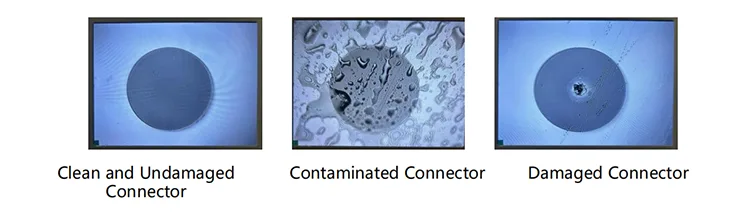

● Fiber konnektörleri tüy bırakmayan bir bezle temizleyin ve bağlantıdan önce fiber uç yüz dedektörüyle inceleyin. Uç yüz yanmasını önlemek için fiberleri daima güç olmadan bağlayın/bağlantısını kesin. Kullanılmayan konektörleri toz kapakları ile kapatın.
● Lütfen nem, toz ve korozyona karşı önlem alın; kuru bir yerde saklayın.
● Uzun süreli kullanımda, ısı emicinin üzerine yerleştirin.
Satın alma tarihinden itibaren 1 yıl içinde insan kaynaklı olmayan kusurlar için ücretsiz onarım veya değiştirme. Ücretli bakım hizmetleri 1 yıl sonra verilmektedir.
Ücretsiz garanti süresi boyunca ürün kalitesi sorunlarından kaynaklanan arızalar için ücretsiz onarım veya değiştirme hizmetleri sağlanacaktır. Ancak Box Optronics, garanti süresi içinde aşağıdaki durumlarda ücretsiz onarım hizmetlerini reddetme hakkını saklı tutar:
(1) Doğal faktörlerin (ör. yıldırım, toz) veya çevresel etkilerin neden olduğu hasar.
(2) Kullanıcının yanlış kullanımından kaynaklanan arızalar.
(3) İnsan hatasından kaynaklanan bariz fiziksel hasar.
(4) Yetkisiz sökme, değiştirme veya onarım.
(5) Gövde üzerindeki değiştirilmiş veya eksik garanti etiketleri.
(6) Nakliye sırasında hasar veya kayıp.
