1mm Aktif Alan InGaAs PIN Fotodiyot

Ürüne Genel Bakış - 1mm Aktif Alan InGaAs PIN Fotodiyot

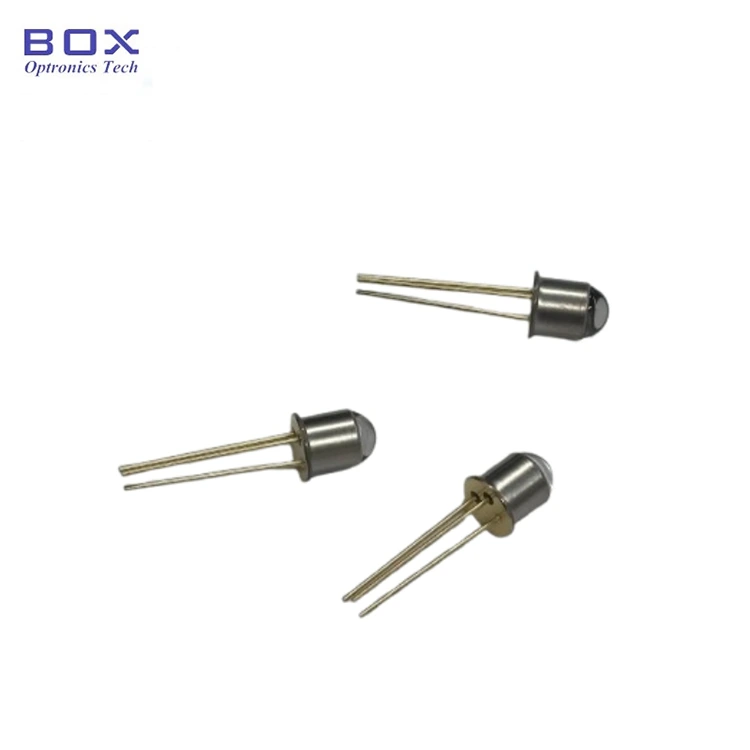

Box Optronics'in 1 mm Aktif Alanlı InGaAs PIN Fotodiyodu (Modeller: BPD-1STO46B-BL ve BPD-1STO46B-FW), 900 nm ila 1650 nm dalga boyu aralığında yakın kızılötesi optik algılama için tasarlanmış kompakt, yüksek hassasiyetli bir InGaAs PIN fotodetektörüdür. 1 mm çaplı aktif alanıyla optik güç ölçümü, fiber optik enstrümantasyon ve optik izleme uygulamaları için ışık toplama kapasitesi, bağlantı toleransı ve algılama performansının dengeli bir kombinasyonunu sağlar.

İki TO46 paketi konfigürasyonu mevcuttur: odaklanmış veya fiber bağlantılı optik sinyallerle gelişmiş birleştirme verimliliği için küresel mercek pencereli BPD-1STO46B-BL ve boş alan optik algılaması ve düzlemsel optik arayüz gerektiren uygulamalar için düz pencereli BPD-1STO46B-FW. Her iki versiyon da güvenilir uzun süreli çalışma için hermetik TO46 metal ambalaja sahiptir.

Temel Özellikler-1mm Aktif Alan InGaAs PIN Fotodiyot

· 1 mm aktif alan çapı

· Geniş spektral yanıt aralığı: 900nm-1650nm

· Yüksek duyarlılık: 1310 nm'de tipik 0,9 A/W, 1550 nm'de 0,95 A/W

· Düşük karanlık akım ve düşük bağlantı kapasitesi

· Kompakt TO46 hermetik metal paket

· İki pencere seçeneği: gelişmiş bağlantı verimliliği için küresel mercek (BL), boş alan tespiti için düz pencere (FW)

Tipik Uygulamalar-1mm Aktif Alan InGaAs PIN Fotodiyot

· Optik güç ölçerler ve optik güç izleme sistemleri

· Fiber optik test ve ölçüm ekipmanları

· EDFA ve optik amplifikatör güç izleme

· NIR spektroskopisi ve optik algılama sistemleri

· Boş alan optik algılama uygulamaları

· Optik bileşen karakterizasyonu ve kalibrasyonu

· Fotonik enstrümantasyon ve OEM entegrasyonu

Ürün Özellikleri -1mm Aktif Alan InGaAs PIN Fotodiyot

Mutlak Maksimum Değerler (TC = 25°C)

Elektro-Optik Özellikler (TC = 25°C)

Paket ve Pin Tanımı -1mm Aktif Alan InGaAs PIN Fotodiyot

Paket Tipi: TO46 Hermetik Metal Paket

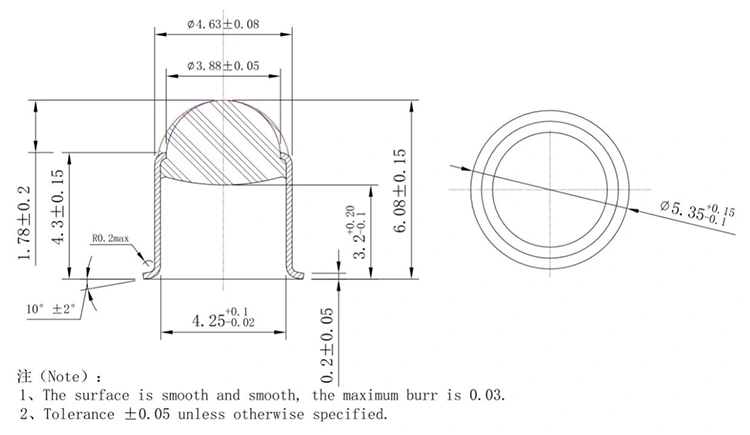

Küresel mercek:

Düz pencere:

Sipariş Bilgileri -1mm Aktif Alan InGaAs PIN Fotodiyot

Model Adlandırması

BPD - X X İLA XX - X - X

Örnek: BPD-1STO46B-FW

Veri Sayfası -1mm Aktif Alan InGaAs PIN Fotodiyot

BPD-1STO46B-BL

BPD-1STO46B-FW

Sıkça Sorulan Sorular (SSS)

S: BL (küresel lens) ve FW (düz pencere) versiyonları arasındaki fark nedir?

C: BPD-1STO46B-BL, gelen ışığı 1 mm'lik aktif alana odaklayarak optik bağlantı verimliliğini artıran bir küresel mercek penceresine sahiptir. Fiber bağlantılı optik sinyaller, odaklanmış ışınlar ve optik güç ölçümü ve fiber optik test ekipmanı gibi daha yüksek bağlantı toleransı gerektiren uygulamalar için uygundur.

BPD-1STO46B-FW, orijinal ışın profilini korumanın önemli olduğu boş alan optik algılama ve ölçüm uygulamaları için doğrudan bir optik arayüz sağlayan, optikleri odaklamayan düz bir optik pencereye sahiptir.

Her iki versiyon da aynı InGaAs PIN fotodiyot çipini ve TO46 hermetik paketini kullanırken, optik pencere konfigürasyonu birleştirme yöntemi ve uygulama gereksinimlerine göre seçilebilir.

S: Bu 1 mm InGaAs fotodiyot hangi dalga boyu aralığını tespit edebilir?

C: Bu InGaAs PIN fotodiyodu, 1310 nm ve 1550 nm iletişim bantları dahil yaygın olarak kullanılan optik dalga boylarını kapsayan, 900 nm ila 1650 nm arasında geniş bir yakın kızılötesi spektral yanıt aralığı sağlar. Duyarlılık 1310 nm (tipik 0,9 A/W) ve 1550 nm (tipik 0,95 A/W) olarak belirtilmiştir. Güvenilir NIR tespiti gerektiren optik güç ölçümü, lazer izleme, optik algılama ve enstrümantasyon uygulamaları için uygundur.

S: Minimum sipariş miktarı (MOQ) nedir?

C: 1 mm InGaAs PIN Fotodiyot TO46 için Minimum Sipariş Adedi 1 adettir. Ar-Ge ve prototip oluşturma için tek birimlerden, cihaz üretimi ve OEM programları için daha büyük hacimlere kadar esnek sipariş miktarlarını destekliyoruz.

S: Bu 1 mm Aktif Alan InGaAs PIN Fotodiyotunun fiber pigtailli versiyonunu alabilir miyim?

C: Evet. Box Optronics ayrıca doğrudan fiber bağlantı için konnektör seçeneklerine sahip fiber pigtailli InGaAs fotodiyot modülleri de sağlar. Bu modüller, optik cihazlara ve fiber optik sistemlere OEM entegrasyonuna uygun, InGaAs fotodiyot çipini fiber bağlantıyla kompakt bir pakette birleştirir.
