1mm InGaAs PIN Fotodiyot TO46

Ürüne Genel Bakış-1mm InGaAs PIN Fotodiyot TO46

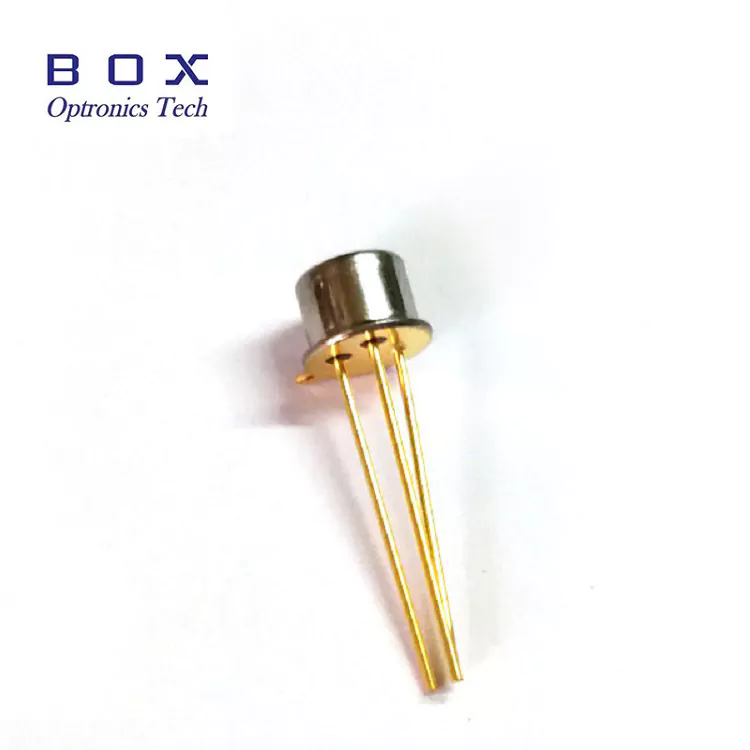

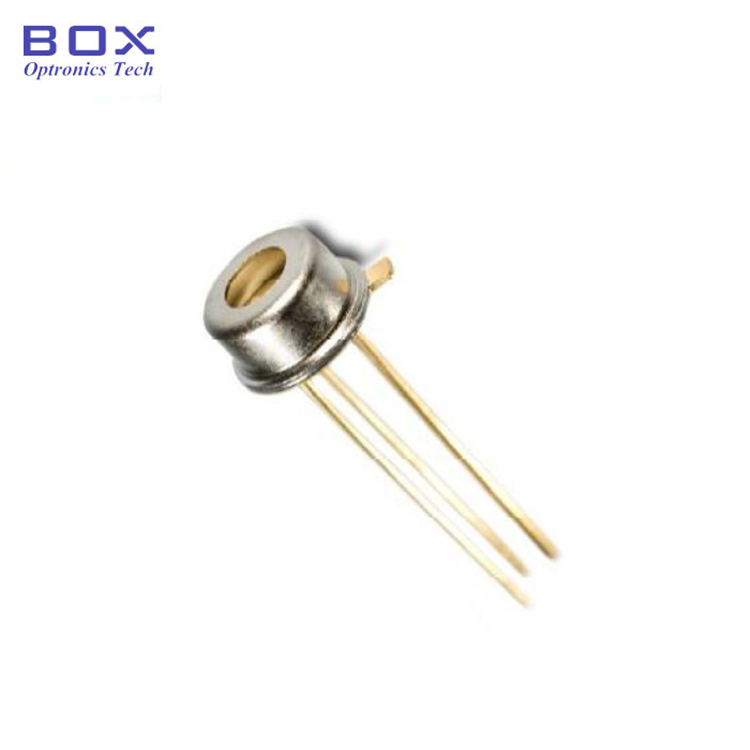

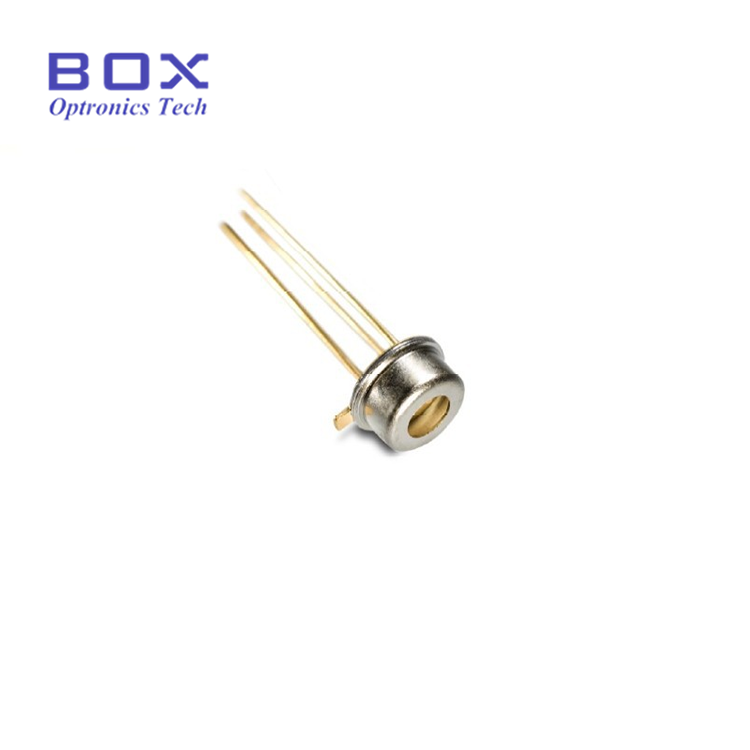

Box Optronics'in 1 mm InGaAs PIN Fotodiyodu (Model BPD-1STO46B-FW), yakın kızılötesi (NIR) algılama uygulamaları için tasarlanmış yüksek performanslı bir InGaAs fotodetektördür. PIN diyot yapısına sahip olup, 900–1650 nm dalga boyu aralığındaki optik gücü, yüksek doğrusallık ve hassasiyetle orantılı bir fotoakıma dönüştürür. 1 mm çapında aktif alana sahiptir. Düz optik pencereli hermetik TO46 metal kutu içinde paketlenmiş olan fotodiyot, mekanik olarak sağlamdır ve zorlu endüstriyel ve laboratuvar koşullarında istikrarlı performans sağlar. Bu özellikler onu optik güç izleme, fiber optik test ölçümü, lazer algılama ve NIR spektroskopisi için mükemmel bir seçim haline getirir.

Temel Özellikler-1mm InGaAs PIN Fotodiyot TO46

• Aktif alan çapı: Verimli ışık toplama için 1 mm

• Geniş spektral yanıt aralığı: 900 nm - 1650 nm

• Yüksek duyarlılık: 1310 nm'de tipik 0,9 A/W, 1550 nm'de 0,95 A/W

• Ultra düşük karanlık akım, düşük bağlantı kapasitesi

• Yüksek güvenilirlik ve uzun vadeli istikrar

• Hermetik TO46 düz pencereli metal paket

• Kolay montaj için standart TO-CAN yapılandırması

Tipik Uygulamalar-1mm InGaAs PIN Fotodiyot TO46

• Optik güç ölçerler ve optik güç izleme modülleri

• Fiber optik test ve ölçüm ekipmanı

• Telekom sistemlerinde optik sinyal algılama ve güç izleme

• Yakın kızılötesi (NIR) spektroskopi ve analitik araçlar

• Lazer gücü izleme ve kontrol sistemleri

• Optik zayıflatıcı kalibrasyonu ve karakterizasyonu

• Fotonik laboratuvarlarında araştırma ve geliştirme

• Optik modül entegrasyonu ve fotonik alt sistem geliştirme

Teknik Özellikler-1mm InGaAs PIN Fotodiyot TO46

Mutlak Maksimum Değerler (TC = 25°C)

Elektro-Optik Özellikler (TC = 25°C)

Ürün Detayları-1mm InGaAs PIN Fotodiyot TO46

InGaAs PIN Fotodiyodu nedir?

InGaAs PIN fotodiyodu, yakın kızılötesi (NIR) optik algılama için tasarlanmış yüksek hassasiyetli bir yarı iletken dedektördür. P-I-N yarı iletken yapısına dayanarak, gelen fotonları mükemmel doğrusallık ve kararlılıkla foto akıma dönüştürür.

900nm'den 1700nm'ye kadar çalışan InGaAs fotodiyotları, optik iletişim bantları ve SWIR bölgesi boyunca yüksek duyarlılık sağlayarak onları fiber optik test, optik güç izleme, spektroskopi ve algılama uygulamaları için uygun hale getirir.

1 mm'lik aktif alan, gelişmiş ışık toplama kapasitesi ve geliştirilmiş birleştirme toleransı sunarak hassasiyet, hizalama esnekliği ve algılama hızı arasında mükemmel bir denge sağlar.

Performansta Öne Çıkanlar-1mm InGaAs PIN Fotodiyot TO46

• Yüksek Duyarlılık ve Kuantum Verimliliği

• Ultra Düşük Karanlık Akım

• Düşük Kapasite ve Hızlı Yanıt

• Geniş Spektral Kapsama

• Hermetik TO46 Paketi

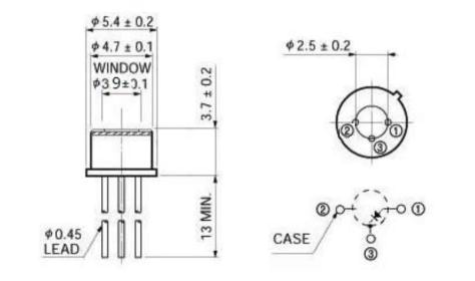

Paket Boyutları ve Pin Tanımı-1mm InGaAs PIN Fotodiyot TO46

Paket Tipi:TO46 Hermetik Metal Kutu, Düz Pencere (TO-CAN 3-pin)

Kutu Çapı:φ5,4 ± 0,2 mm (dış), φ4,7 ± 0,1 mm (iç)

Pencere Çapı:φ3,9 ± 0,1 mm

Pim Yapılandırması (alttan görünüm): Pim 1 = Anot (P tarafı), Pim 2 = Kasa (GND), Pim 3 = Katot (N tarafı)

Sipariş Bilgileri

Model Adlandırması

BPD - X X İLA XX - X - X

Örnek: BPD-1STO46B-FW

Veri Sayfası-1mm InGaAs PIN Fotodiyot TO46

Veri Sayfası

Kurşun zamanı

• Standart birimler (stoktaki modeller): 3~5 iş günü

• Standart üretim: 10~15 iş günü

• Toplu siparişler: Üretim planı için lütfen iletişime geçin

• Uluslararası gönderim: ~5 iş günü (DHL/UPS/FedEx express)

• Hızlandırılmış hizmet: Talep üzerine sunulur

Çalıştırma Notları ve Kullanım-1mm InGaAs PIN Fotodiyot TO46

• Fotodiyotlar elektrostatik boşalmaya (ESD) duyarlı cihazlardır; her zaman uygun ESD koruması kullanın

• Kirlenmeyi ve ESD hasarını önlemek için kablolara doğrudan çıplak parmaklarla dokunmaktan kaçının

• Elektrostatik boşalma hasarını önlemek için kullanılmayan cihazları ESD güvenli ambalajlarda veya iletken tepsilerde saklayın
