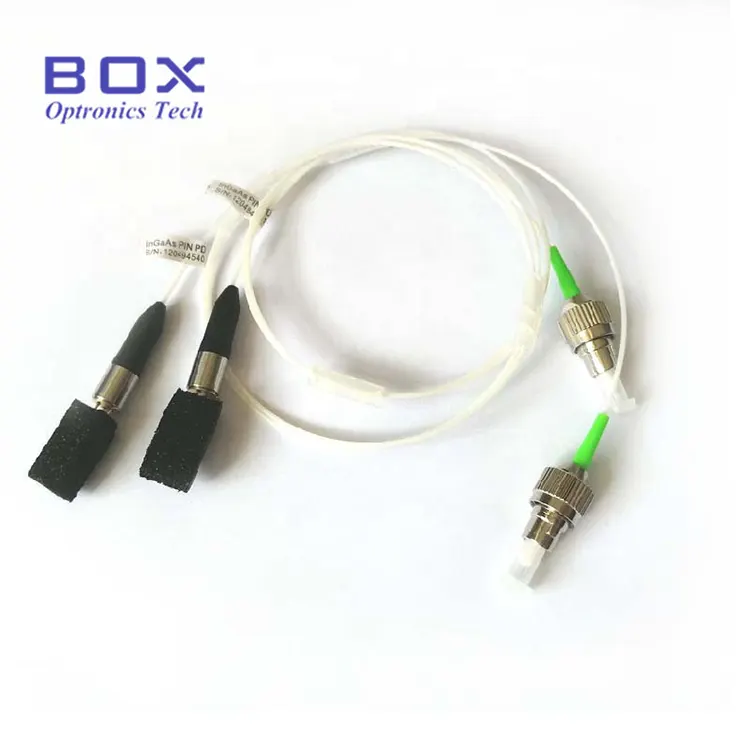

Koaksiyel Pigtailed InGaAs PIN Fotodiyot Dedektörü, 1100-1650nm spektral yanıt aralığına sahip optik bir dedektördür. Yaygın olarak kullanılan 1310nm ve 1550nm dalga boylarında yüksek duyarlılık sağlar ve fiber optik iletişim, CATV, algılama ve test ve ölçüm uygulamaları için tasarlanmıştır. BPD-70P10B-FA, 70um'luk aktif alana ve FC/APC konnektörlü 1 metrelik fiber örgüye sahiptir ve stoklarımızda mevcuttur. Diğer aktif alan, paket, fiber, konnektör ve pin çıkışı konfigürasyonları OEM entegrasyonu için özelleştirilmiştir.
· Geniş spektral yanıt aralığı: 1100 nm ila 1650 nm
· Yüksek duyarlılık, düşük karanlık akım ve düşük bağlantı kapasitesi
· Geniş bant genişliği: 2,5 GHz
· Hızlı yükselme/düşme süresi: 0,3ns
· FC/APC veya başka bir konnektörle pigtailli fiber çıkış (yuva seçeneği de mevcuttur)
· CATV ve fiber optik video iletimi için analog optik alıcılar
· Geniş bant fiber üzerinden RF algılama sistemleri
· OTDR sinyal algılama dahil optik test ve ölçüm enstrümantasyonu
· Dağıtılmış akustik algılama (DAS) gibi dağıtılmış fiber optik algılama
· EDFA, DWDM ve lazer sistemlerinde optik güç izleme
· Fotonik laboratuvar araştırması ve OEM sistem entegrasyonu
|
Parametre |
Sembol |
Durum |
Derecelendirme |
Birim |
|
Doygunluk Optik Gücü |
PS |
CW |
5 |
mW |
|
İleri Akım |
EĞER |
CW |
10 (tip) |
mA |
|
Ters Gerilim |
VRPD |
CW |
30 |
V |
|
Ters akım |
IRPD |
CW |
5 |
mA |
|
Çalışma Sıcaklığı |
TEPE |
- |
-40 ~ +85 |
°C |
|
Depolama Sıcaklığı |
TS |
- |
-40 ~ +85 |
°C |
|
Parametre |
Sembol |
Test Durumu |
Min. |
Tip. |
Maks. |
Birim |
|
Dalga Boyu Aralığı |
λ |
- |
1100 |
- |
1650 |
nm |
|
Duyarlılık @ 1310nm |
R |
Vr=5V, λ=1310nm |
0.85 |
0.90 |
- |
S/Y |
|
Duyarlılık @ 1550nm |
R |
Vr=5V, λ=1550nm |
0.90 |
0.95 |
- |
S/Y |
|
Karanlık Akım |
İD |
VR=5V |
- |
0.2 |
0.5 |
yok |
|
Bağlantı Kapasitesi |
C |
VR=5V, f=1MHz, kasa açık |
- |
0.6 |
0.75 |
pF |
|
Yükseliş Zamanı / Düşüş Zamanı |
TR/TF |
VR=5V, %10~90 |
- |
- |
0.3 |
ns |
|
Bant genişliği (-3dB) |
siyah beyaz |
Vr=5V, 50Ω yük, kablo uzunluğu=6mm, kutu açık |
2.5 |
- |
- |
GHz |
|
Bileşik İkinci Dereceden Vuruş |
STK |
- |
- |
-70 |
- |
dB |
|
Bileşik Üçüncü Dereceden Vuruş |
CTB |
- |
- |
-80 |
- |
dB |
|
Çalışma Gerilimi |
V |
- |
- |
-5 |
- |
V |
|
Optik Geri Dönüş Kaybı |
ORL |
λ=1310nm |
- |
45 |
- |
dB |
BPD - XX X XX X - XX - ( X )
Örnek: BPD-70P10B-FA (70 m aktif alan, Pigtailed tip, 1,0 m fiber, B Tipi pin çıkışı, FC/APC konnektör)
|
Alan |
Kod |
Tanım |
|
Ürün Serisi |
BPD |
Kutu Fotodiyot Serisi |
|
Aktif Alan |
55 / 70 / 3 saat / Diğer |
55 = φ55μm; 70 = φ70μm; 3H = φ300μm; Diğer = özel |
|
PD Tipi |
P / R |
P = Pigtailli tip; R = Priz tipi |
|
Elyaf Uzunluğu |
05 / 10 / Diğer |
05 = 0,5 m; 10 = 1,0m; Diğer = özel uzunluk |
|
Pin çıkışı |
A / B / C / Boş |
A = A Tipi; B = B Tipi; C = C Tipi |
|
Bağlayıcı |
FA / SA / FC / SC / ST / Diğer |
FA = FC/APC; SA = SC/APC; FC = FC-1; SC = SC-1; ST = ST; Diğer = özel |
|
Malzeme |
Boş / C / M / P |
Boş = varsayılan; C = seramik; M = metal; P = plastik |
Not: Pigtail uzunluğu ve sabit kart formatı özelleştirilebilir. Ürün yapısı, boyutu, optik parametreler ve proses teknolojisi gereksinimleri, müşteri gereksinimlerine göre tasarlanabilir.
C: Temel farklar paket tasarımı ve sistem entegrasyonudur. Koaksiyel pigtailli dedektör, InGaAs PIN fotodiyotunu fiber pigtailli hermetik koaksiyel pakette birleştirerek CATV alıcıları ve optik test ekipmanı gibi uygulamalar için doğrudan fiber bağlantısı ve yüksek frekans performansı sağlar. TO5/TO46 fotodiyotlar, optik pencereli metal kutu paketleri kullanır ve harici optik bağlantı gerektirir; bu da onları boş alan tespiti ve optik güç ölçümü için daha uygun hale getirir.
C: Pigtailli versiyon, doğrudan optik bağlantı için kalıcı olarak bağlanmış bir fibere sahipken, priz versiyonu, uygun bağlantı ve değiştirme için çıkarılabilir bir fiber arayüz sağlar. Seçim esas olarak sistem entegrasyonu gereksinimlerine bağlıdır: Pigtailli paketler sabit OEM kurulumları için uygundur, priz paketleri ise test ve laboratuvar ekipmanı için uygundur.
C: Aktif alan çapı, optik ışın boyutunuza, bağlantı şemasına ve hedef tespit bant genişliğine göre seçilmelidir. Daha küçük aktif alan çapları, daha düşük bağlantı kapasitansı ve daha yüksek hızlı yanıt sağlarken, daha büyük alanlı çipler, daha yüksek optik toplama verimliliği ve rahat hizalama toleransı sağlar. Fiber bağlantılı sistemler için, 70 um gibi orta boyutlu seçenekler, bant genişliği ve hizalama enlemi arasında iyi bir denge sağlayabilir.
· 1 mm Aktif Alan InGaAs PIN fotodiyodu
· 5mm InGaAs PIN Fotodiyot TO5
· Silikon Fotodiyot TO46
· C-bant Erbiyum katkılı Fiber Güçlendirici Amplifikatör
· InGaAs PIN fotodiyotları ESD'ye duyarlı cihazlar olduğundan, fotodiyodu kullanırken uygun ESD koruma prosedürlerini izleyin.
· Fiberin uç yüzüne veya optik konektöre çıplak parmakla dokunmaktan kaçının.
· Veri sayfasında belirtilen mutlak maksimum derecelendirmeleri aşmayın.
· Lif örgüsü üzerinde aşırı bükülme veya mekanik baskıdan kaçının.
