1. SLD Geniş Bant Işık Kaynağı 1310nm'nin Tanıtımı
2. Ürün Özellikleri
3. Ürün Özellikleri
4. Tipik Uygulamalar
5. Ürün Detayları
6. Sipariş Bilgileri
7. Veri Sayfası ve Test Sayfası
8. Teklif ve ödeme koşulları
9. Çalıştırma Kılavuzu
10. Çalıştırma Notları ve Bakım
11. Kalite Güvencesi ve Satış Sonrası Hizmet

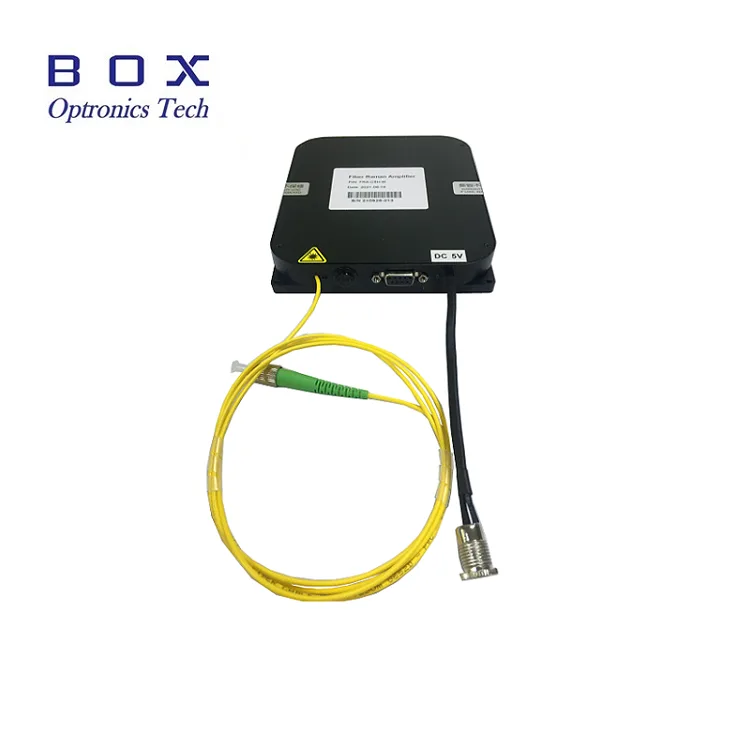

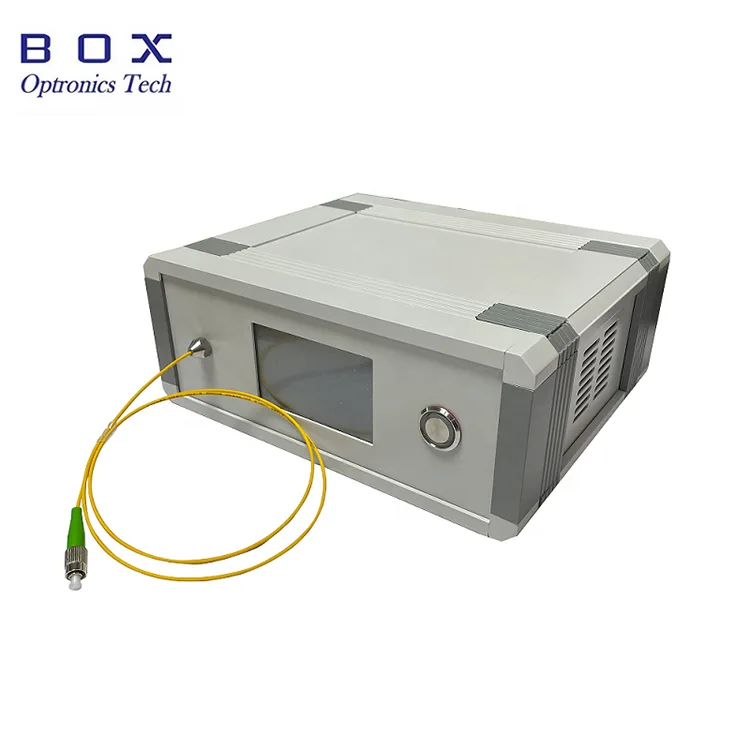

1310nm SLD Geniş Bant Işık Kaynağı, tipik olarak >30nm spektral genişliğe ve 1/3/10/15mW çıkış gücüne sahip istikrarlı, düşük tutarlı geniş bant emisyonu sağlar. SMF-28e veya PM Fiber bağlantısı, düşük spektral dalgalanması ve kompakt paketi, onu fiber optik algılama, OCT görüntüleme ve hassas optik ölçümler için ideal kılar. Bu SLD geniş bant ışık kaynağı, optik iletişim, biyomedikal görüntüleme ve fiber optik cihaz test uygulamaları için optimize edilmiştir.
|
Parametreler |
Birim |
Değer |
Not |
|
Çalışma dalga boyu |
nm |
1310 |
±20 |
|
Çıkış gücü |
mW |
1/3/10/15 |
Özelleştirilebilir |
|
Bant genişliği |
nm |
>30 |
|
|
Optik izolatör |
dB |
İle |
|
|
Kısa vadeli istikrar |
dB |
≤±0,02/15 dk |
|
|
Uzun vadeli istikrar |
dB |
≤±0,05/8 saat |
|
|
Fiber konektörü |
- |
FC/APC |
|
|
Elyaf türü |
- |
SMF-28e/PM Fiber |
|
|
Boyut
|
mm |
195(G)×220(D)×120(Y) |
Tezgah üstü |
|
70(G)×90(D)×18(Y) |
Modül |
||
|
125(G)×150(D)×20(Y) |
Modül |
||
|
Güç girişi
|
V |
AC 110~240V |
Tezgah üstü |
|
DC 5V/4A |
Modül |
||
|
İletişim arayüzü |
- |
DB9 Dişi(RS232) |
|
|
Çalışma sıcaklığı |
℃ |
-5 ~ +55 |
|
|
Depolama sıcaklığı |
℃ |
-40 ~ +85 |
|
● 1/3/10/15mW Farklı ihtiyaçlara uyacak çoklu güç seviyeleri mevcuttur;l
● Geniş spektrum;
● Düşük spektral dalgalanma;
● Özelleştirilmiş paket ve boyut.
● Fiber Optik Algılama;
● Tıbbi görüntüleme;
● Hassas ölçüm;
● Optik fiber cihaz testi.

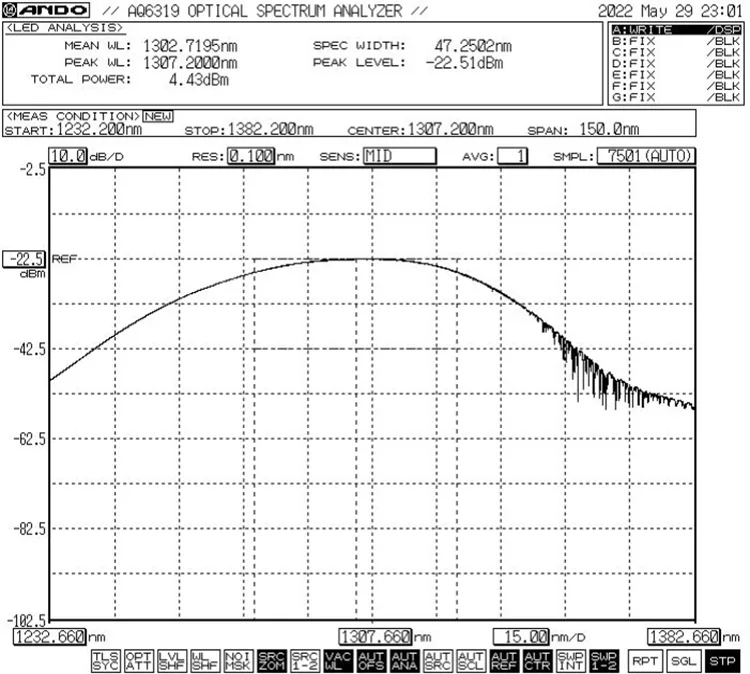

● Spektral Referans: -3dB Bant Genişliği Min.30nm

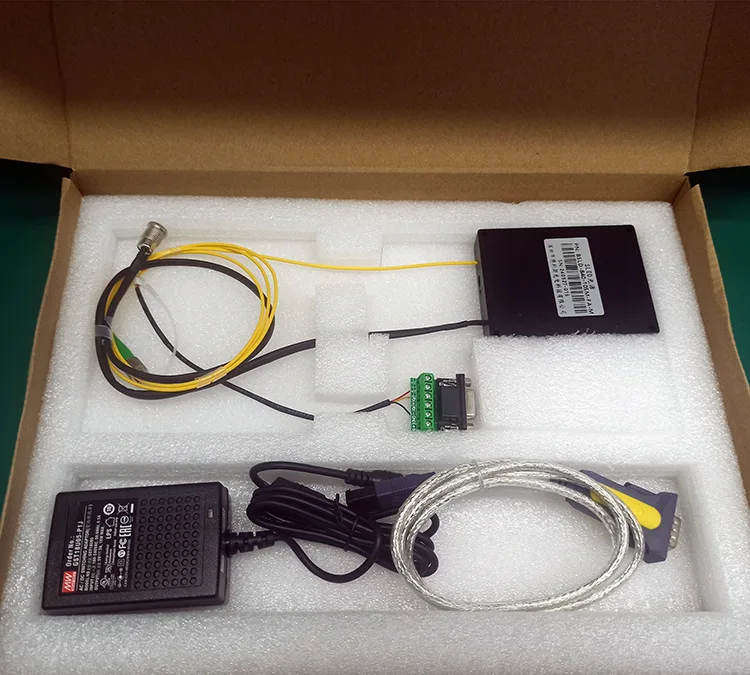

● Standart Aksesuarlar
|
|
Aksesuarlar |
Miktar |
|
1 |
Işık kaynağı (Modül Ana Bilgisayarı) |
1 |
|
2 |
USB-RS485 DB9 Veri Kablosu |
1 |
|
3 |
Yeşil Bağlantı Noktası Kablosu |
1 |
|
4 |
Güç Adaptörü (Opsiyonel) |
1 |
|
5 |
Ürün Test Raporu |
1 |
|
Parametreler |
Birim |
Değer |
Not |
|
Çalışma dalga boyu |
nm |
1310 |
±20 |
|
Çıkış gücü |
mW |
1/3/10/15 |
Özelleştirilebilir |
|
Bant genişliği |
nm |
>30 |
|
|
Optik izolatör |
dB |
İle |
|
|
Kısa vadeli istikrar |
dB |
≤±0,02/15 dk |
|
|
Uzun vadeli istikrar |
dB |
≤±0,05/8 saat |
|
|
Fiber konektörü |
- |
FC/APC |
|
|
Elyaf türü |
- |
SMF-28e/PM Fiber |
|
|
Boyut
|
mm |
195(G)×220(D)×120(Y) |
Tezgah üstü |
|
70(G)×90(D)×18(Y) |
Modül |
||
|
125(G)×150(D)×20(Y) |
Modül |
||
|
Güç girişi
|
V |
AC 110~240V |
Tezgah üstü |
|
DC 5V/4A |
Modül |
||
|
İletişim arayüzü |
- |
DB9 Dişi(RS232) |
|
|
Çalışma sıcaklığı |
℃ |
-5 ~ +55 |
|
|
Depolama sıcaklığı |
℃ |
-40 ~ +85 |
|
örneğin: BSLD-1310-10SM-FA-M
(Sipariş bilgileri: SLD Geniş Bant Işık Kaynağı 1310nm, 10 mW çıkış gücü, SM fiber, FC/APC konnektörlü, modül paketi).
● Fiyat teklifi şartları
(1) EXW
(2)DAP
(3) Diğer
● Ödeme koşulları
PayPal ve T/T mevcuttur.
Adım 1. Ambalajın açılması: Montajdan önce tüm aksesuarların eksiksiz olup olmadığını kontrol edin.
Adım 2. Güç kaynağı: DC anahtarlamalı güç kaynağına veya güç kaynağı gereksinimlerini karşılayan düzenlenmiş bir güç kaynağına bağlanır. Yalnızca orijinal uyumlu güç adaptörünü (DC5V veya DC12V) kullanın. Uygun olmayan güç adaptörleri ışık kaynağına zarar verebilir. (Güç adaptörü yerel voltaj standartlarına uygun olarak sağlanır.)
Adım 3. Çıkış fiberinin bağlanması: Fiber konnektör veya flanştaki toz kapağını açın, fiber uç yüzünü kontrol edin ve herhangi bir kirlilik veya hasar olmadığını doğruladıktan sonra fiberi bağlayın veya test edilecek cihaza veya güç ölçere bağlayın.
Ayar4. Ana bilgisayara bağlanın: SLD Geniş Bant Işık Kaynağı 1310nm'yi ve bilgisayarı bağlamak için Yeşil Bağlantı Noktası Kablosunu ve USB-RS485 DB9 Veri Kablosunu kullanın; bilgisayarın öncelikle USB-RS485 seri port veri kablosunu tanımlamak için özel bir seri port sürücüsü kurması gerekir, aksi takdirde ana bilgisayar yazılımı ve ışık kaynağı modülü doğru şekilde bağlanamaz ve iletişim kuramaz. Lütfen sürücü için Box Optronics'e danışın.

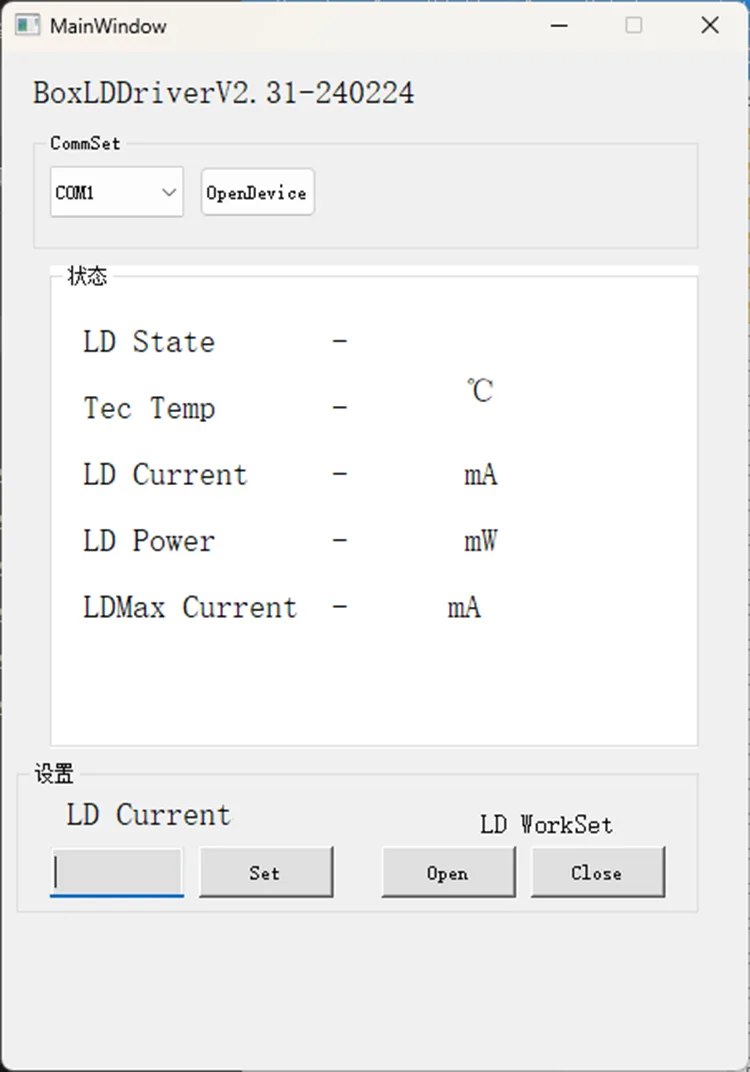

Adım 5. Kontrol yazılımı: Box Optronics, SLD Geniş Bant Işık Kaynağı 1310nm'nin LD akımını kontrol etmek için seri komut veya PC yazılımı sağlar. Doğru bağlantı noktasını seçin, akımı ayarlayın ve ardından aç düğmesine tıklayın. (Hasarı önlemek için, ilk çalıştırmada sürücü akımını yavaşça artırın. Hemen tam akım uygulamayın.)
Adım 6. Kullandıktan sonra kapat düğmesine tıklayın, güç kaynağını kapatın ve fiber bağlantısını kesin.
● Fiber konektörleri tüy bırakmayan bir bezle temizleyin ve bağlantıdan önce fiber uç yüz detektörüyle inceleyin. Uç yüzey yanmasını önlemek için fiberleri her zaman güç olmadan bağlayın/bağlantısını kesin. Fiber optik konektörler toz kapakları ile kapatılmalıdır.
● Toz birikmesini ve uç yüzeyin zarar görmesini önlemek için fiber konektörlerin sık sık takılıp çıkarılmasından kaçının.
● Lütfen nem, toz ve korozyona karşı önlem alın; kuru bir yerde saklayın.

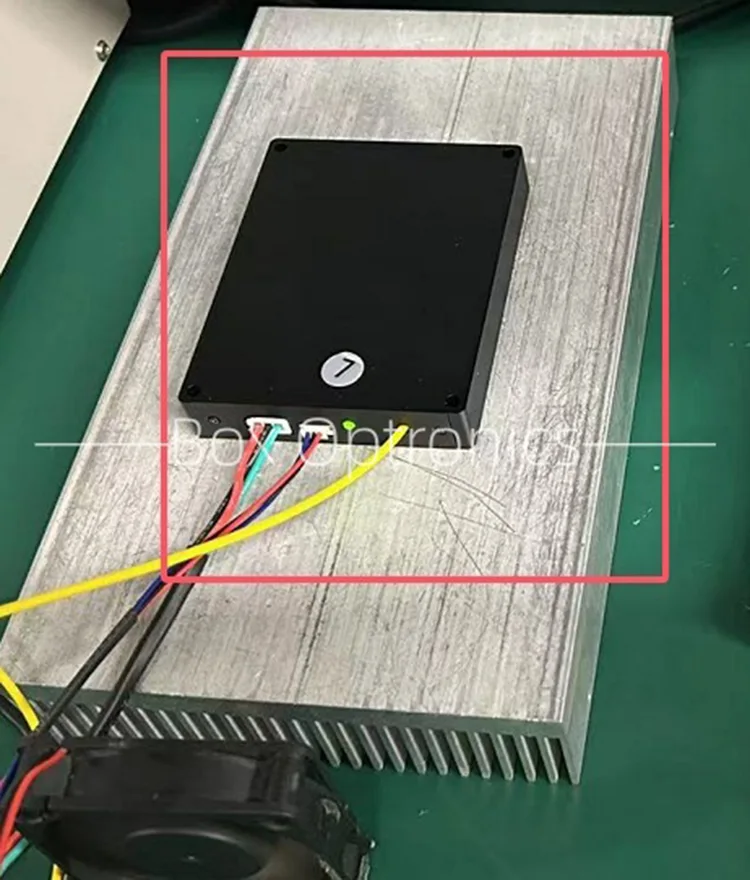

● Uzun süreli kullanımda, ısı emicinin üzerine yerleştirin.
● Garanti Süresi:
Satın alma tarihinden itibaren 1 yıl içinde insan kaynaklı olmayan kusurlar için ücretsiz onarım veya değiştirme. Ücretli bakım hizmetleri 1 yıl sonra verilmektedir.
● Ücretsiz Garanti Kapsamında İstisnalar:
Ücretsiz garanti süresi boyunca ürün kalitesi sorunlarından kaynaklanan arızalar için ücretsiz onarım veya değiştirme hizmetleri sağlanacaktır. Ancak Box Optronics, garanti süresi içerisinde aşağıdaki durumlarda ücretsiz onarım hizmetlerini reddetme hakkını saklı tutar:
(1) Doğal faktörlerden (örneğin yıldırım, toz) veya çevresel etkilerden kaynaklanan hasarlar.
(2) Kullanıcının hatalı kullanımından kaynaklanan arızalar.
(3) İnsan hatasından kaynaklanan bariz fiziksel hasar.
(4) Yetkisiz sökme, değiştirme veya onarım.
(5) Muhafaza üzerindeki garanti etiketleri değiştirilmiş veya eksik.
(6) Taşıma sırasında hasar veya kayıp.
