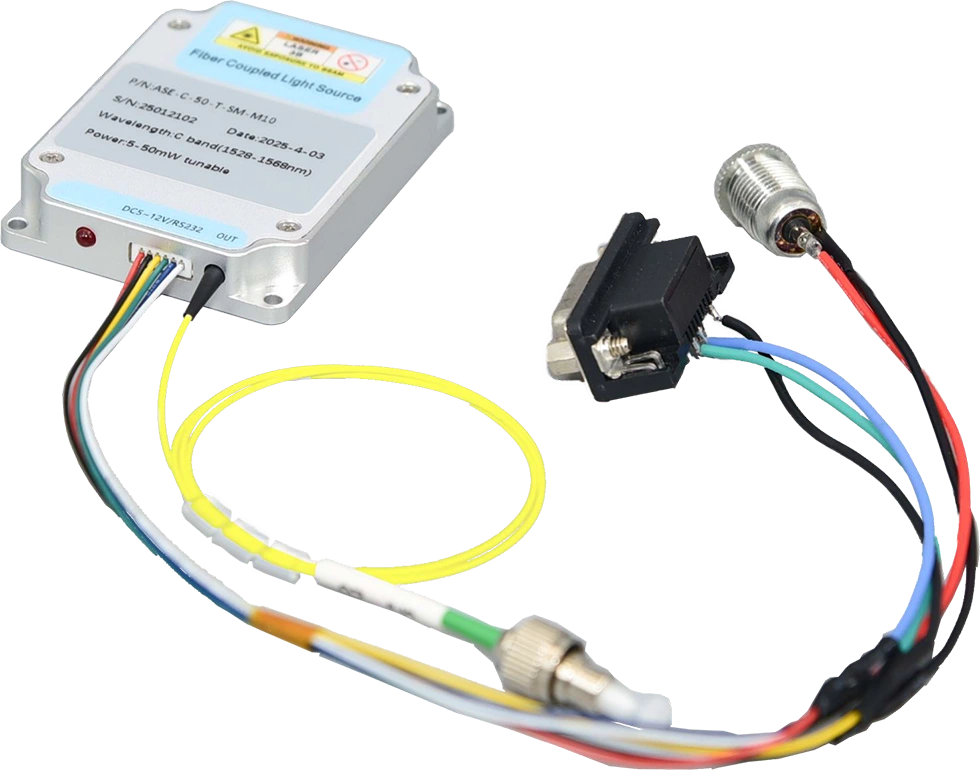

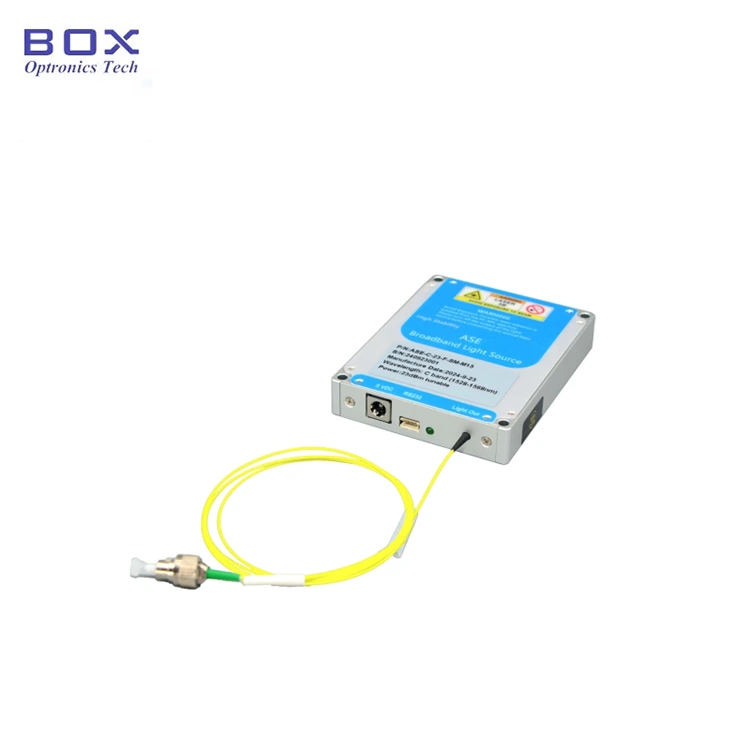

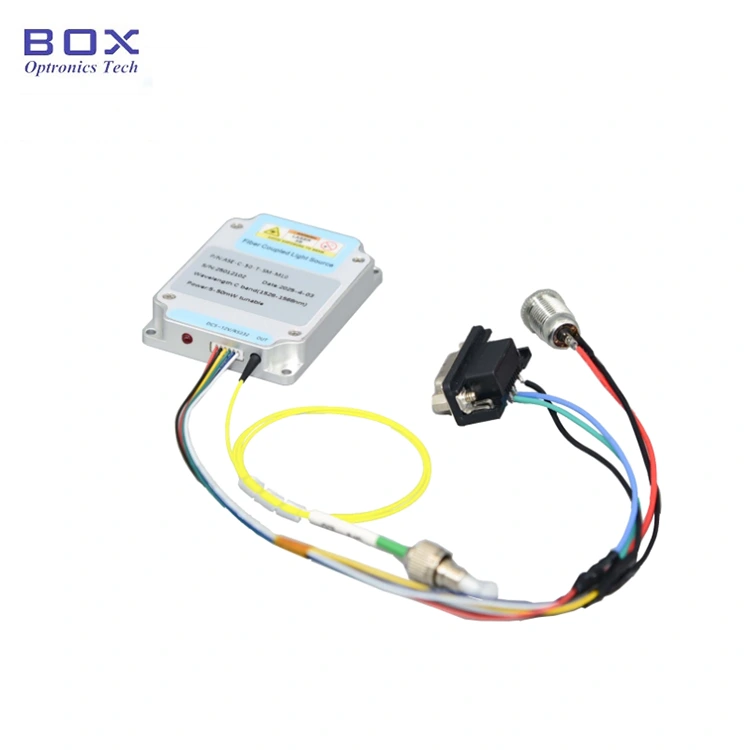

C-bant ASE Geniş Bant Işık Kaynağı Mikro Modülü

Box Optronics, C-bant ASE Geniş Bant Işık Kaynağı Mikro Modüllerinin lider tedarikçisidir. Sınırlı alan uygulamaları için ultra küçük boyut, geniş bant spektrumu ve yüksek kararlılık çıkış gücü ile. Tıbbi görüntüleme ve fiber algılama senaryolarındaki uygulamaları destekleyen, küresel müşterilere özelleştirilmiş RS232 veya TTL kontrol modu ASE ışık kaynakları sağlıyoruz.

Talep Gönder

Ürün Açıklaması

İçindekiler

1. Giriş C-bant ASE Geniş Bant Işık Kaynağı Mikro Modülü

2. Teknik Özellikler

3. Ürün Özellikleri

4. Tipik Uygulamalar

5. Ürün detayları

6. Operasyon adımları

7. Sipariş Bilgileri

8. Veri Sayfası

9. Teklif şartları ve ödeme

10. Teslim süresi

11. Çalıştırma Notları ve Bakım

12. Kalite Güvencesi ve Satış Sonrası Hizmet

Ürün Tanıtımı

C-bant ASE Geniş Bant Işık Kaynağı Mikro Modülü Kompakt boyut, geniş bant spektrumu ve yüksek performans gerektiren uygulamalar için tasarlanmıştır. çıkış kararlılığı. Son derece küçük bir ayak izine sahip olup, aşağıdakiler için idealdir: Mükemmel optik performansı korurken, alan kısıtlı sistemler. modül, 10/20/50 mW sabit çıkış gücüne sahip RS232 veya TTL kontrolünü destekler. lütfen Kontrol sıcaklığı ve nemi ile kullanın, iyi ısı dağılımı sağlayın ve kaçının çıkış aşırı yükü.

Ürün Özellikler

Öğe	Birim	Değerler			Notlar
Spektral aralık	nm	1528~1568
Çıkış gücü	mW	10	20	50	Ayarlanamaz
Güç spektral yoğunluğu	dBm/nm	-6	-3	1
Spektral düzlük	dB	≤2
Çıkış izolasyonu	dB	≥35
Güç istikrarsızlığı	dB	≤±0,02(15 dk.); ≤±0,05(8 saat)			≤±0,5%; ≤±1,2%
BAŞINA	dB	≤0,2
Pigtail lifi	-	SMF-28			FC/APC
Kontrol modu	-	RS232 veya TTL
İletişim arayüzü	-	PIN1~4: +5V/GND/TX/RX			ZH2.54-4PIN
Güç kaynağı	-	5VDC, <10W
Boyutlar	mm	50(G)×50(D)×15(Y)
Çalışma sıcaklığı	℃	-5 ~ +55
Çalışma nemi	℃	%0~70

Ürün Özellikleri

● Ultra küçük boyutlu 50*50*15mm;

● Yüksek kararlılık 10/20/50 mW çıkış gücü;

● Spektral düzlük ≤2dB;

● Kolay entegrasyon için RS232 / TTL kontrolünü destekler.

1. Ürün Uygulamaları-C-bandı ASE Geniş Bant Işık Kaynağı Mikro Modülü

● Optik bileşen testi;

● Optik iletişim AR-GE'si;

● Fiber optik algılama.

Ürün Ayrıntılar

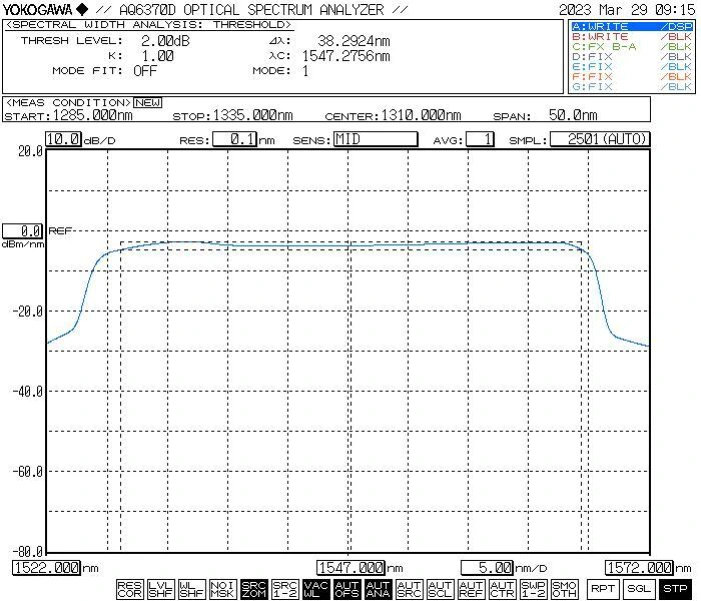

● Tipik spektrum

C-band ASE Broadband Light Source Micro-Module

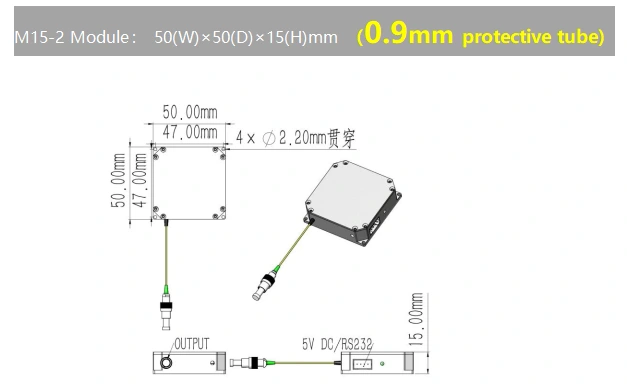

● Boyut(mm): mikro modül

C-band ASE Broadband Light Source Micro-Module

Operasyon Adımlar

Step1.Unpacking

Montajdan önce tüm aksesuarların eksiksiz olup olmadığını kontrol edin.

Adım 2.Güç ve Fiber Yamayı Bağlayın Kordon

Güç kaynağını açın; kullanarak ışık kaynağı çıkış portunu bağlayın. bir fiber yama kablosu.

C-band ASE Broadband Light Source Micro-Module

Adım 3. Işık Kaynağını Etkinleştirin

Işık kaynağı güç kaynağını açın. Not: Bu aşamada çalışma akımı ve gücü, ana bilgisayar tarafından belirlenen parametrelere karşılık gelir en son kapanma sırasında bilgisayar; ayarlama gerekiyorsa bunlar ayarlar yazılım aracılığıyla değiştirilebilir. Uyarı: Kesinlikle yasaktır ışık kaynağı açıkken fiber optik konnektörleri bağlamak veya çıkarmak için aktif.

Ayarlarp4.Kapat

Kullandıktan sonra güç kablosunu çıkarın.

Sipariş verme bilgi

İsim

Dalgaboyu

Çıkış gücü

Elyaf türü

Boyut

ASE

-C

-XX

-MC

ASE ışık kaynağı

C: C-bandı

10:10 mW

20:20 mW

50:50 mW

SM:SMF-28

MC:Modül

örneğin: ASE-C-20-SM-MC

(Sipariş bilgileri: C-band ASE Geniş Bant Işık Kaynağı Mikro Modülü, 20 mW çıkış gücü, SM fiber, mikro modül paketi ile).

Diğer özelleştirilmiş gereksinimler için lütfen iletişime geçin: sales06@boxoptronics.com

Veri Sayfası

Teklif şartları ve ödeme

● Fiyat teklifi şartları

(1) EXW:

DHL/UPS/FedEx hesabınız varsa Box Optronics şunu kullanmanızı önerir: EXW. Hesabınız üzerinden gönderim yapıyoruz; nakliye ücretini talep etmiyoruz.

(2) DAP:

Hesabınız yoksa, lütfen nakliye ücretini önceden ödeyin. ürünler.

(3)Diğer

● Ödeme koşulları

PayPal ve T/T mevcuttur.

Kurşun zamanı

Üretim yaklaşık 10 iş günü sürer. (Eğer bazı varsa stokta, daha hızlı sevk edilecektir.)

Uluslararası lojistik 3-5 iş günü sürebilir.

Operasyon Notları ve Bakım

● Fiber konnektörlerin sık sık takılıp çıkarılmasından kaçının. toz birikmesi ve uç yüzey hasarı.

● Fiber konektörlerini tüy bırakmayan bir bezle temizleyin ve bir Bağlantıdan önce fiber uç yüz dedektörü. Fiberleri her zaman bağlayın/bağlantısını kesin Uç yüzün yanmasını önlemek için güç olmadan. Kullanılmayan konektörleri toz kapakları ile kapatın.

● Ekipmanı kuru ve nemsiz bir ortamda saklayın.

2. Kalite Güvencesi ve Satış Sonrası Hizmet-C-bant ASE Geniş Bant Işık Kaynak Mikro Modülü

● Garanti Süresi:

İnsan kaynaklı olmayan kusurlar için 1 saat içinde ücretsiz onarım veya değiştirme satın alma tarihinden itibaren yıl. Ücretli bakım hizmetleri 1 yıl sonra verilmektedir.

● Ücretsiz Garanti Kapsamında İstisnalar:

Ücretsiz garanti süresi boyunca ücretsiz onarım veya değiştirme hizmetleri Ürün kalitesi sorunlarından kaynaklanan arızalar için sağlanacaktır. Ancak Kutu Optronics aşağıdaki durumlarda ücretsiz onarım hizmetlerini reddetme hakkını saklı tutar: garanti süresi içindeki durumlar:

(1) Doğal faktörlerin (örneğin yıldırım, toz) neden olduğu hasarlar veya çevresel etkiler.

(2) Kullanıcının hatalı kullanımından kaynaklanan arızalar.

(3) İnsan hatasından kaynaklanan bariz fiziksel hasar.

(4) İzinsiz sökme, değiştirme veya onarım.

(5) Muhafaza üzerindeki garanti etiketleri değiştirilmiş veya eksik.

(6) Nakliye sırasında hasar veya kayıp.
