1. Giriş C-bant ASE Geniş Bant Işık Kaynağı
2. Teknik Özellikler
3. Ürün Özellikleri
4. Tipik Uygulamalar
5. Ürün detayları
6. Operasyon adımları
7. Sipariş Bilgileri
8. Veri Sayfası ve Test Sayfası
9. Teklif şartları ve ödeme
10. Teslim süresi
11. Çalıştırma Notları ve Bakım
12. Kalite Güvencesi ve Satış Sonrası Hizmet

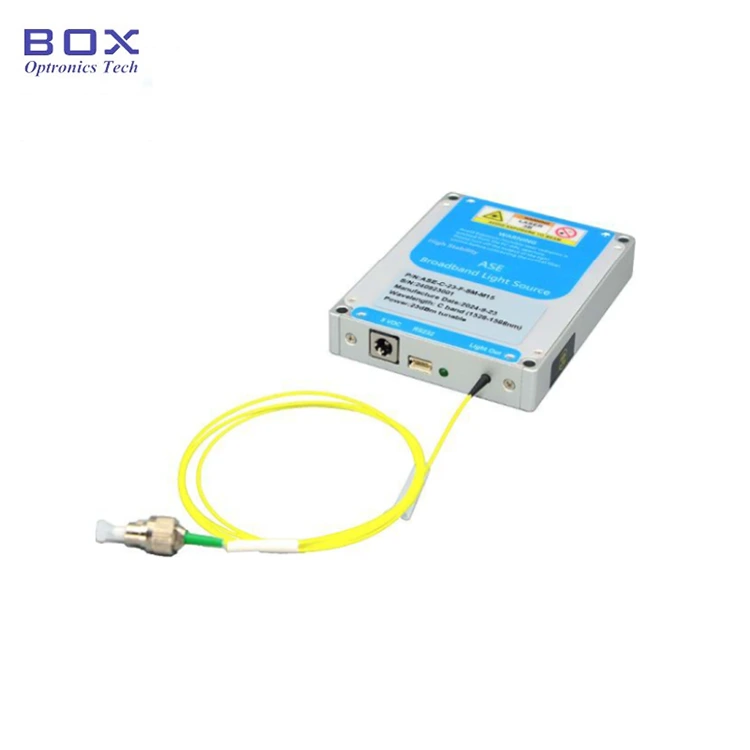

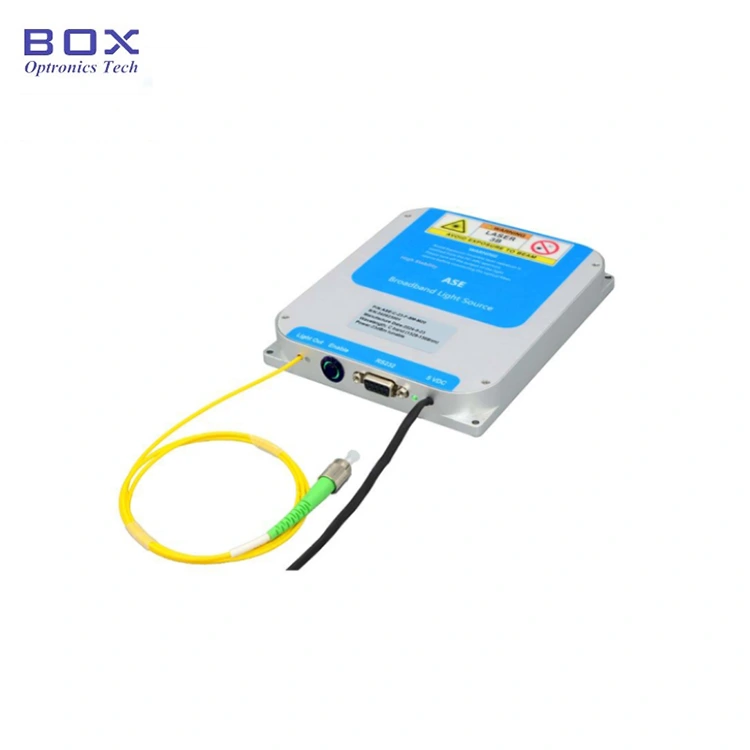

Bu ASE geniş bant ışık kaynağı, tarafından üretilen kendiliğinden emisyon olan tutarsız ışık kaynağı yarı iletken lazer pompalı erbiyum katkılı kuvars elyafı. Spektral düzleştirme teknoloji geniş bant düz spektrumlara ulaşır ve dalga boyu C bandını kapsar, ve SM Fiber veya PM fiber ile elde edilen <2dB spektral düzlük çıkış, çok seviyeli güç seçeneği, fiber optik algılama uygulamalarına uygundur.
|
Öğe |
Birim |
Değerler |
Notlar |
||||||
|
Spektral aralık |
nm |
1528~1569 |
|
||||||
|
Çıkış gücü |
mW |
10 |
20 |
50 |
100 |
200 |
400 |
500 |
|
|
Güç spektral yoğunluğu |
dBm/nm |
-6 |
-3 |
1 |
4 |
7 |
10 |
11 |
|
|
Güç düzenleme aralığı |
- |
%10~%100 |
İsteğe bağlı |
||||||
|
Spektral düzlük |
dB |
≤2 (10~200mW); ≤3 (400~500mW) |
|
||||||
|
Spektral dalgalanma |
dB |
≤0,1 |
|
||||||
|
Çıkış izolasyonu |
dB |
≥35 |
|
||||||
|
Güç istikrarsızlığı |
dB |
≤±0,02 (15 dk.); |
≤±0,5%; ≤±1,2% |
||||||
|
Polarizasyon durumu |
- |
Rastgele |
Doğrusal polarizasyon |
|
|||||
|
BAŞINA |
dB |
≤0,2 |
≥23 |
|
|||||
|
Pigtail lifi |
- |
SMF-28 |
PM1550 |
FC/APC |
|||||
|
İletişim arayüzü |
- |
Dokunmatik ekran / DB9 Dişi (RS232) |
Tezgah üstü |
||||||
|
DB9 Dişi (RS232) |
Modül |
||||||||
|
Güç kaynağı |
- |
AC 110~240V, <30W |
Tezgah üstü |
||||||
|
DC 5V, <15W |
Modül |
||||||||
|
Boyutlar |
mm |
260(G)×280(D)×120(Y) |
Tezgah üstü |
||||||
|
150(G)×125(D)×20(Y) |
Modül |
||||||||
|
10~200mW:70(G)×90(D)×15(Y) |
SM Opsiyonel |
||||||||
|
Çalışma sıcaklığı |
℃ |
-5 ~ +55 |
|
||||||
|
Çalışma nemi |
℃ |
%0~70 |
|
||||||
● Yüksek Kararlılık Çıkış;
● Düz spektrum;
● DB9 Kolay entegrasyon için dişi (RS232) iletişim.
● Fiber optik algılama;
● Tıbbi görüntüleme;
● Telekomünikasyon;
● Optik cihaz testi.

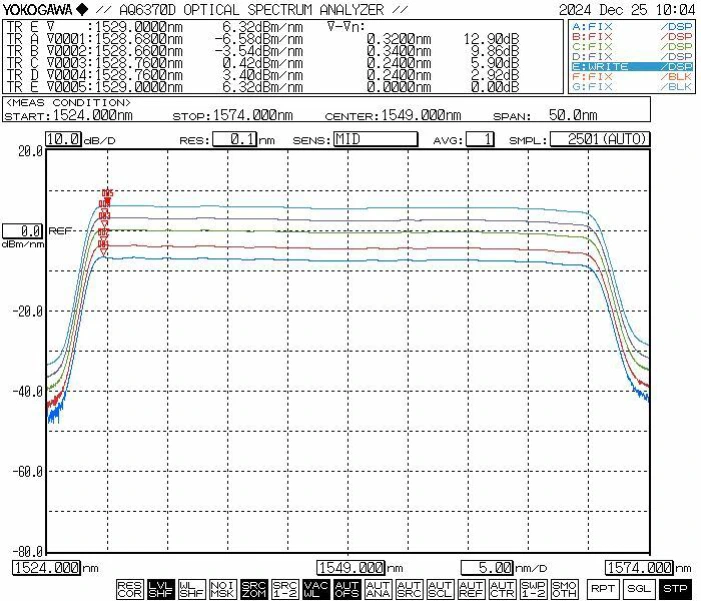

● Tipik spektrum:

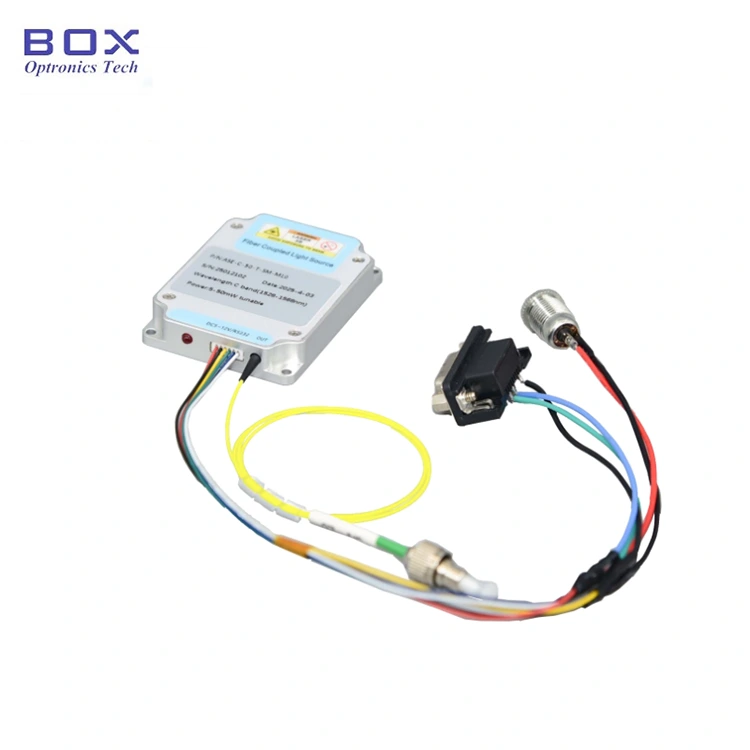

● Standart Aksesuarlar
|
|
Aksesuarlar |
Miktar |
|
1 |
ASE ışık kaynağı (Modül Ana Bilgisayarı) |
1 |
|
2 |
Veri Kablosu |
1 |
|
3 |
Güç Adaptörü (Opsiyonel) |
1 |
|
4 |
Ürün Test Raporu |
1 |
|
5 |
Kullanım kılavuzu |
1 |
Adım 1. Paketin Açılması ve Montajı: Lütfen montajdan önce aksesuarların eksiksiz olup olmadığını kontrol edin.
Adım 2. Fiber Jumper'ları Bağlama:Açık Fiber konnektör veya flanştaki toz kapağını kapatın, fiber uç yüzeyini kontrol edin ve Fiberi bağlayın veya fiberi test edilecek cihaza veya güç ölçere ekleyin Kirlilik veya hasar olmadığını doğruladıktan sonra.
Adım 3. Güç Adaptörünü ve Seri Kabloyu Bağlama: Işık kaynağı modülünü ve güç adaptörünü bağlayın; bağlayın ışık kaynağı modülü ve bilgisayarı bir USB-RS232 sinyal kablosuyla bağlayın. (Not: bilgisayarın önce seri port sürücüsünü yüklemesi gerekir. Sürücü bulunabilir CD-ROM'da veya Box Optronics şirketinden temin edilebilir.)

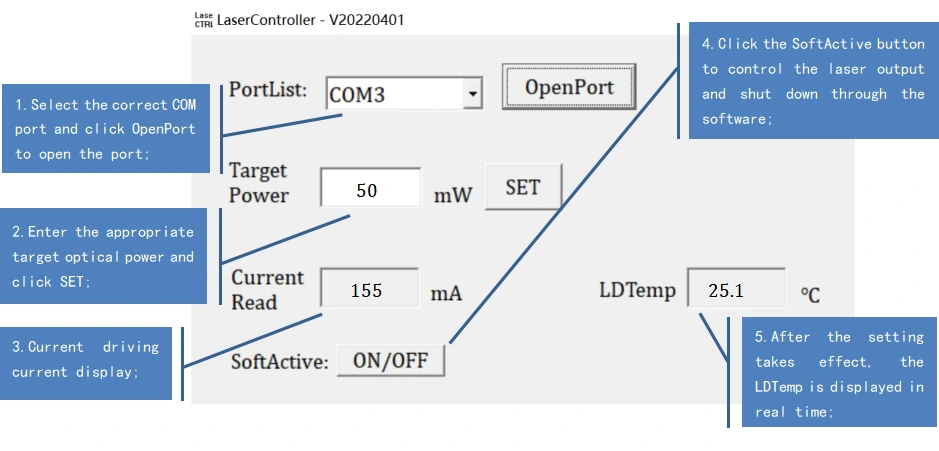

Ayar4. Kullanım: Işık kaynağını açın aktivasyon anahtarı; ışık kaynağı çıkış gösterge ışığı yanıyor ve var optik güç çıkışı Şu anda çalışma akımı ve optik güç değeri son kapatma sırasında ana bilgisayar tarafından ayarlanan parametrelerdir. Onlar olabilir ana bilgisayar yazılımında değiştirildi ve kaydedildi (yalnızca model sürümü için) ayarlanabilir güç ile).
Adım 5. Kullanımdan sonra: Kapat'a tıklayın düğmesine basın, güç kaynağını kapatın ve fiber bağlantısını kesin.
|
İsim |
Dalgaboyu |
Çıkış gücü |
Elyaf türü |
Güç ayarlanabilir (İsteğe bağlı) |
Boyut |
|
ASE |
-XXXX |
-XX |
-XX |
-T |
-X |
|
ASE Işık kaynağı |
C:C-bandı |
10:10 mW 20:20 mW 30:30 mW 50:50 mW 1H:100mW 2H:200mW 4H:400mW 5H:500 mW |
SM:SMF-28 PM: PM1550 |
T:ile |
M15:Modül M20:Modül B: Tezgah üstü |
örneğin: ASE-C-50-SM-T-M
(Sipariş bilgisi: C-bant ASE Geniş Bant Işık Kaynağı, 50 mW çıkış güç, SM fiberli, güç ayarlanabilir, modül paketi).
Diğer özelleştirilmiş gereksinimler için lütfen iletişime geçin: sales06@boxoptronics.com
● Fiyat teklifi şartları
(1) EXW:
DHL/UPS/FedEx hesabınız varsa Box Optronics şunu kullanmanızı önerir: EXW. Hesabınız üzerinden gönderim yapıyoruz; nakliye ücretini talep etmiyoruz.
(2) DAP:
Hesabınız yoksa, lütfen nakliye ücretini önceden ödeyin. ürünler.
(3)Diğer
● Ödeme koşulları
PayPal ve T/T mevcuttur.
Üretim için yaklaşık 10-15 iş günü sürer. (Varsa Bazıları stokta mevcut, daha hızlı gönderilecektir.)
Uluslararası lojistik 3-5 iş günü sürebilir.
● Fiber optiğin sık sık takıp çıkarılması önerilmez. Çıkış ucundaki konnektör. Bu, oluşabilecek toz kirliliğinin önlenmesine yardımcı olur. ekleme kaybını artırın veya konektörün uç yüzünün yanmasına neden olun.
● Başlatırken öncelikle güç anahtarının ve anahtar anahtarının açık olduğundan emin olun. kapalıysa, ardından gücü bağlayın. Kapatırken ilk önce kapatın anahtar anahtarı; durum göstergesi ışığı söndükten sonra gücü kesin. Yap Işık kaynağı çalışırken gücü doğrudan kesmeyin.
● Çıkış gücü daha az olan ASE geniş bant ışık kaynağı modelleri için 200 mW'tan fazla, çıkış fiber konektörü diğer tek modlu bağlantılara bağlanabilir fiber cihazları çıkarılabilir bir adaptör (fiber flanş) aracılığıyla. Ancak son yüz ise Fiber konektörün kirlenmiş olması yanık hasarına karşı oldukça hassastır Lazer etkinleştirildiğinde, lazer gücü çok düşük olsa bile. Bu nedenle, Fiber konnektörü bağlamadan önce özel fiber kullanmanız gerekir Uç yüzü iyice temizlemek için temizleme araçları. Ayrıca fiber kullanın Yüzeyi dikkatlice incelemek ve tamamen olduğundan emin olmak için uç yüz denetçisi Fiber üzerinden bağlantı yapılmadan önce toz ve kirletici maddelerden arındırılmış flanş. Fiber konektörün temizlenmesi, incelenmesi ve bağlanması sırasında, ışık kaynağının devre dışı bırakılmış durumda olduğundan emin olmalısınız; hayır altında koşullar altında bu işlemler ışık kaynağı açıkken gerçekleştirilmelidir. ışık yayan. Kullanım tamamlandığında ve konnektör bağlantısı kesildiğinde diğer fiber bileşenlerden fiber konnektörünü hemen kapatmalısınız koruyucu toz kapağı ile.
● Çıkış gücü 200 mW olan geniş bant ASE ışık kaynağı modelleri veya daha yüksek, FC/APC konnektörüyle sonlandırılan bir çıkış pigtailine sahip olabilir. Ancak bu konektör yalnızca kullanıcı tarafından başlatılan çıkış gücü için tasarlanmıştır. izleme (bir optik güç ölçere bağlanarak) veya bir Lazer çıkışını boş alana yönlendirmek için FC sonlu fiber kolimatör. o Bunu doğrudan eşleştirmek için flanş adaptörü kullanmamanız şiddetle tavsiye edilir kullanıcıya ait diğer fiberlerin veya cihazların pigtailleriyle konektör; bunu yapıyorum hem fiber konnektöre hem de kabloya zarar verme riski taşır. amplifikatör ünitesinin kendisi. Diğer fiberlerle ara bağlantı gerekiyorsa, füzyon birleştirme kullanılması önerilir; ayrıca, türlerin Bağlanan lifler karşılıklı olarak uyumludur.
● Lütfen nem, toz ve korozyona karşı önlem alın; mağaza kuru bir yerde.
● Garanti Süresi:
İnsan kaynaklı olmayan kusurlar için 1 saat içinde ücretsiz onarım veya değiştirme satın alma tarihinden itibaren yıl. Ücretli bakım hizmetleri 1 yıl sonra verilmektedir.
● Ücretsiz Garanti Kapsamında İstisnalar:
Ücretsiz garanti süresi boyunca ücretsiz onarım veya değiştirme hizmetleri Ürün kalitesi sorunlarından kaynaklanan arızalar için sağlanacaktır. Ancak Kutu Optronics aşağıdaki durumlarda ücretsiz onarım hizmetlerini reddetme hakkını saklı tutar: garanti süresi içindeki durumlar:
(1) Doğal faktörlerin (örneğin yıldırım, toz) neden olduğu hasarlar veya çevresel etkiler.
(2) Kullanıcının hatalı kullanımından kaynaklanan arızalar.
(3) İnsan hatasından kaynaklanan bariz fiziksel hasar.
(4) İzinsiz sökme, değiştirme veya onarım.
(5) Muhafaza üzerindeki garanti etiketleri değiştirilmiş veya eksik.
(6) Nakliye sırasında hasar veya kayıp.
