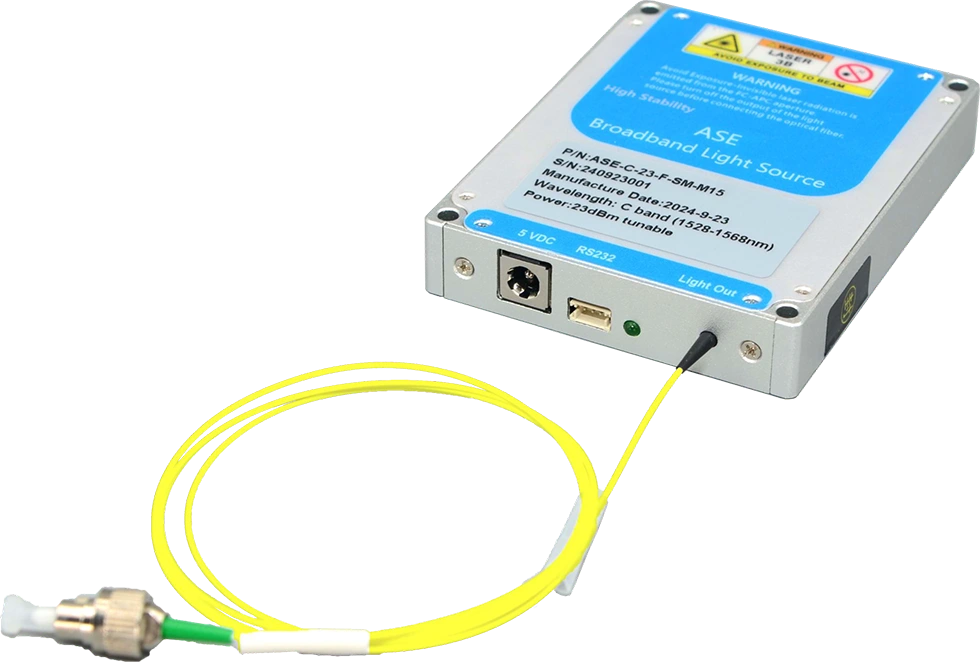

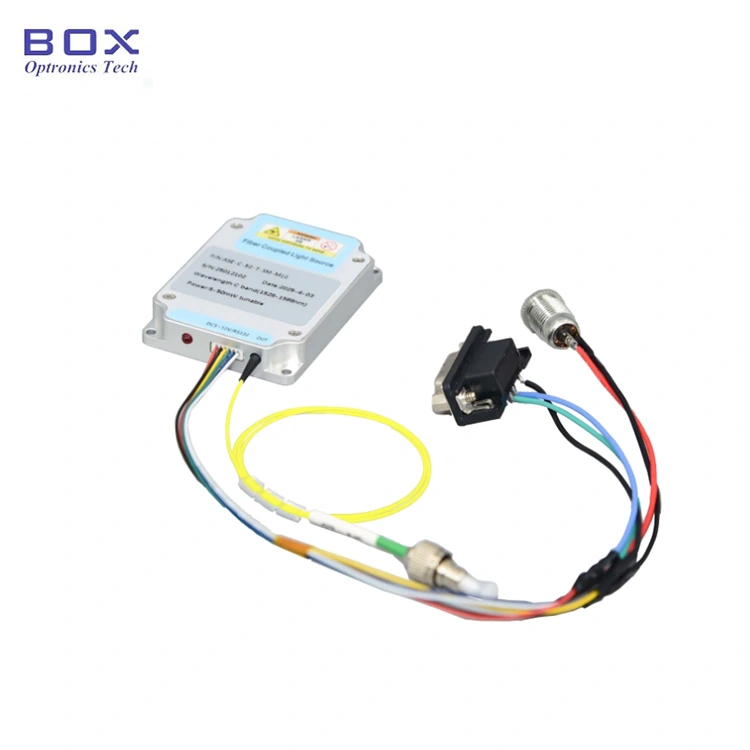

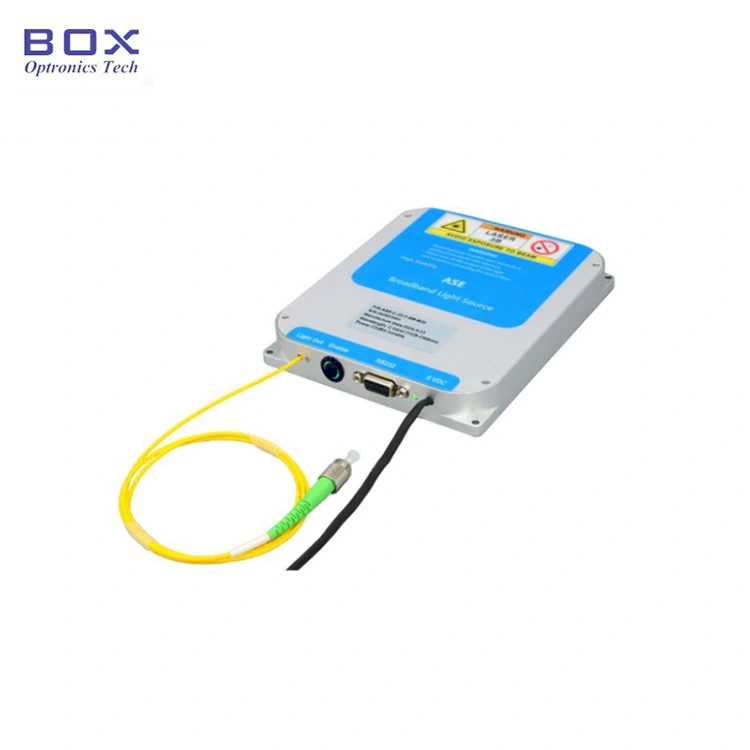

Bu tutarsız bir C-bandı Düşük Düzlüklü ASE'dir tarafından üretilen kendiliğinden emisyon olan Geniş Bant Işık Kaynağı 1526~1566 nm spektral değere sahip, erbiyum katkılı kuvars fiberden yapılmış yarı iletken lazer kapsama alanı ve 10/20/30/50mW çıkış gücü. Komple aksesuar seti dahildir; kullanım kılavuzu sağlanmıştır. Fiber optik için uygundur cihaz testi, FBG ızgarası üretimi, tıbbi görüntüleme vb. nem, toz ve korozyona karşı önlemler; kuru bir yerde saklanmalıdır yer.
|
Öğe |
Birim |
Değerler |
Notlar |
|||
|
Spektral aralık |
nm |
1526~1566 |
±1nm |
|||
|
Çıkış gücü |
mW |
10 |
20 |
30 |
50 |
Ayarlanabilir Değil |
|
Güç spektral yoğunluğu |
dBm/nm |
-6 |
-3 |
1 |
3 |
|
|
Spektral düzlük |
dB |
≤7 |
|
|||
|
Spektral dalgalanma |
dB |
≤0,1 |
|
|||
|
Çıkış izolasyonu |
dB |
≥35 |
|
|||
|
Güç istikrarsızlığı |
dB |
≤±0,02 (15 dk.); |
≤±0,5%; |
|||
|
Polarizasyon durumu |
- |
Tamamen polarize edilmemiş |
|
|||
|
BAŞINA |
dB |
≤0,2 |
|
|||
|
Pigtail lifi |
- |
SMF-28 |
FC/APC |
|||
|
İletişim arayüzü |
- |
DB9 Dişi (RS232) |
Modül |
|||
|
Güç kaynağı |
- |
DC 5V, <15W |
Modül |
|||
|
Boyutlar |
mm |

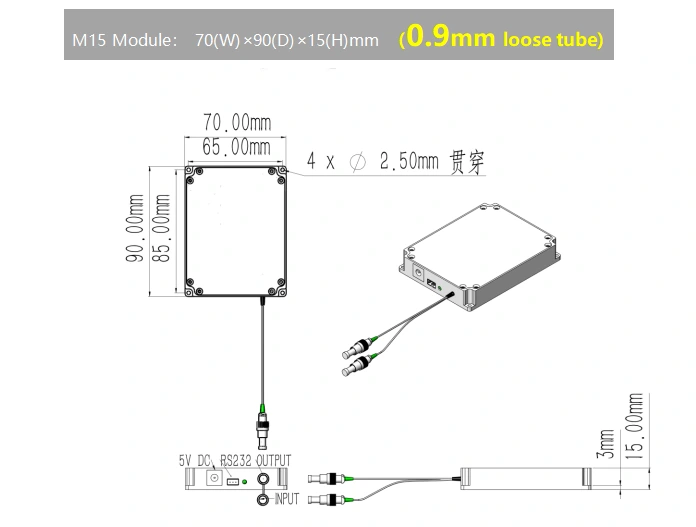

10~30 mW: 40(G)×60(D)×10(Y) |
Modül |
|||
|
10~50 mW: 70(G)×90(D)×15(Y) |
||||||
|
Çalışma sıcaklığı |
℃ |
-5 ~ +55 |
|
|||
|
Çalışma nemi |
℃ |
%0~70 |
|
|||
● Cose etkili;
● Geniş spektrum;
● Yüksek kararlılık çıkış gücü.
● Optik lif algılama;
● Tıbbi görüntüleme;
● Fiber optik cihaz testi.

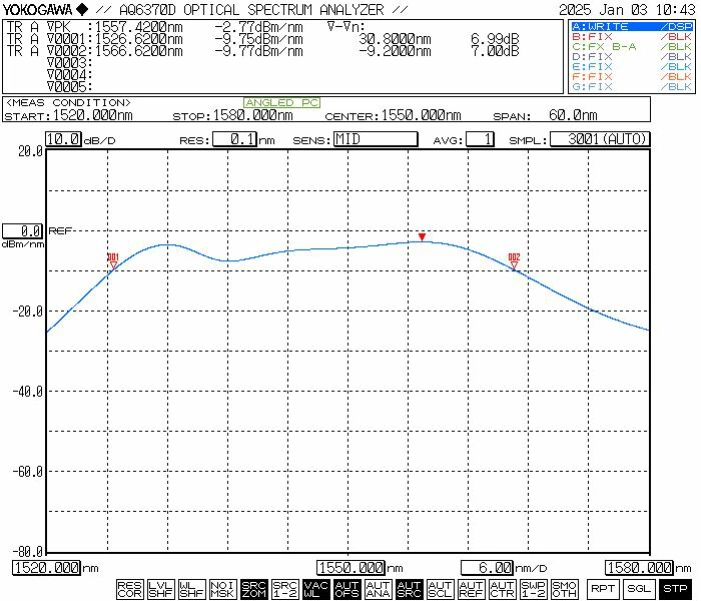

● Tipik spektrum
● Standart Aksesuarlar
|
|
Aksesuarlar |
Miktar |
|
1 |
ASE ışık kaynağı (Modül Ana Bilgisayarı) |
1 |
|
2 |
USB-RS232 DB9 Sinyal Kablosu |
1 |
|
3 |
DB9- 3PIN 232 Sinyal Kablosu |
1 |
|
4 |
Güç Adaptörü (Opsiyonel) |
1 |
|
5 |
Ürün Test Raporu |
1 |
|
6 |
Kullanım kılavuzu |
1 |

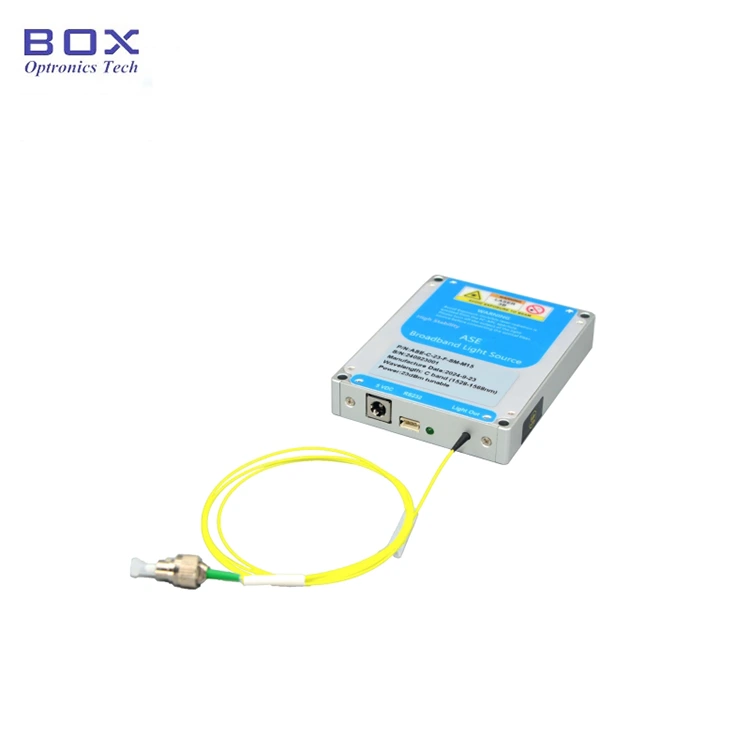

Adım 1. Görünüm: Soldan sağa-güç bağlantı noktası, ZH2.54 (3 pinli) seri iletişim arayüzü, güç göstergesi LED'i ve optik çıkış için tek modlu fiber bağlantı noktası.

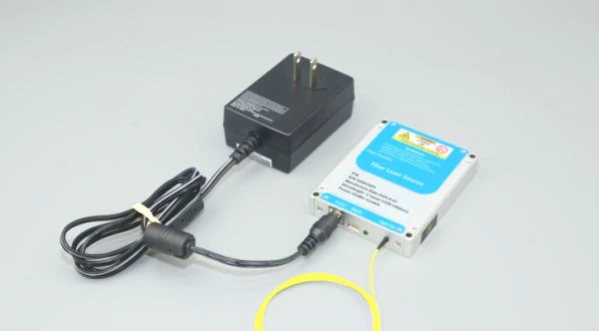

Adım 2.Güç Kaynağı: Varsayılan güç girişi bağlantı noktası DC 5,5×2,1 mm'dir arayüz; o sırada üniteyle eşleşen bir DC 5V güç adaptörü dahildir sevkiyat. Güç adaptörünü ışık kaynağına bağlama yöntemi modül ekteki şekilde gösterilmektedir; lütfen kullandığınızdan emin olun yalnızca birlikte verilen orijinal güç adaptörünü kullanın. Uyumsuz bir gücün kullanılması adaptör ışık kaynağına zarar verebilir. Alternatif olarak bir versiyon U şeklinde terminal konnektörüne sahip bir güç kablosu mevcuttur. anahtarlamalı bir güç kaynağına bağlantıyı kolaylaştırmak; ancak bu seçeneğin olması gerekir satın alma sırasında özellikle talep edilir.
Adım 3. Fiber Bağlantı Kablolarının Bağlanması: Toz kapağını fiber konektöründen çıkarın ve fiber uç yüzünü inceleyin; başka bir cihaza bağlamadan önce kirlenmediğinden veya hasar görmediğinden emin olun. fiber optik bileşenler veya test ekipmanı. Yüksek güçlü ışık kaynakları için Bağlantı için füzyon birleştirme kullanılması önerilir.
Setp4.Işık Kaynağının Bağlanması Ana Bilgisayara Modül: Orijinal USB'den RS232'ye seri veri kablosunu kullanın Modülü bilgisayara bağlamak için ışık kaynağı modülüyle birlikte verilir. Bilgisayar, özel bir seri bağlantı noktası sürücüsünün önceden yüklenmesini gerektirir USB-RS232 kablosunu doğru şekilde tanımak için; aksi takdirde ana bilgisayar yazılımı doğru bir bağlantı kuramamak veya ışıkla iletişim kuramamak kaynak modülü. Gerekli sürücüyü edinmek için lütfen Box Optronics ile iletişime geçin.

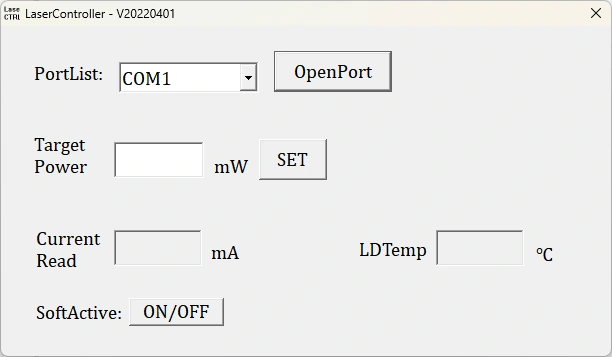

Adım 5.Yazılım: Ayarlanabilir güce sahip ASE ışık kaynağı modülü ürünleri için, optik çıkış gücü ana yazılım aracılığıyla düzenlenebilir; sabit güç için modellerde güç seviyesi ayarlanamaz.
|
İsim |
Dalgaboyu |
Düzlük |
Çıkış gücü |
Elyaf türü |
Boyut |
|
ASE |
C |
-F7 |
-XX |
XX |
-X |
|
ASE Işık kaynağı |
C:C-bandı |
F7:≤7dB |
10:10 mW 20:20 mW 30:30 mW 50:50 mW |
SM:SMF-28e |
M: Modül B: Tezgah üstü |
örneğin: ASE-C-F7-20-SM-M
(Sipariş bilgileri: C-bant Düşük Düzlüklü ASE Geniş Bant Işık Kaynağı, spektral düzlük≤7dB, 20mW çıkış gücü, SM fiber, modül paketi ile).
Diğer özelleştirilmiş gereksinimler için lütfen iletişime geçin: sales06@boxoptronics.com
● Fiyat teklifi şartları
(1) EXW:
DHL/UPS/FedEx hesabınız varsa Box Optronics şunu kullanmanızı önerir: EXW. Hesabınız üzerinden gönderim yapıyoruz; nakliye ücretini talep etmiyoruz.
(2) DAP:
Hesabınız yoksa, lütfen nakliye ücretini önceden ödeyin. ürünler.
(3)Diğer
● Ödeme koşulları
PayPal ve T/T mevcuttur.
Üretim yaklaşık 10 iş günü sürer. (Eğer bazı varsa stokta, daha hızlı sevk edilecektir.)
Uluslararası lojistik 3-5 iş günü sürebilir.
● Temiz uç yüz koşulları altında, tek modlu fiberler (örneğin Hi-1060, PM980, G652D veya PM1550) teorik güç toleransına sahiptir: yaklaşık 200 mW sürekli ışık. Bu nedenle ışık kaynakları ve çıkış gücü seviyesi 200 mW'ın altında olan amplifikatörler, çıkış fiber konnektörleri standart adaptörler kullanılarak diğer tek modlu fiber cihazlara bağlanabilir (fiber flanşlar). Ancak fiber konektörün uç yüzeyi kirlenmişse, lazer etkinleştirildiği anda yanmaya son derece duyarlıdır; Lazer gücü çok düşüktür. Bu nedenle herhangi bir fiber bağlantısı yapmadan önce, Konektörün uç yüzü özel fiber temizleme kullanılarak iyice temizlenmelidir araçlar. Ayrıca, dikkatli bir şekilde fiber uç yüz denetçisi kullanılmalıdır. tamamen toz ve kirletici maddelerden arınmış olduğundan emin olmak için yüzeyi inceleyin Fiber flanş yoluyla bağlantıya geçmeden önce.
● Fiber optik konektörleri temizlerken, incelerken veya bağlarken, ışık kaynağının ışık yaymadığından emin olunmalıdır; hiçbir koşulda Işık aktifken işlemler yapılmalı mıdır? Kullanımın tamamlanmasının ardından ve diğer fiber optik konektörlerle bağlantısını kestikten sonra konektörün toz kapağı takılmalıdır.
● Çıkış fiberinin başka bir fibere bağlanması gerekiyorsa, füzyon birleştirici kullanılması önerilir.
● Fiber optiğin sık sık takılması veya çıkarılması önerilmez. toz kirlenmesini önlemek için çıkış ucundaki konektörler ekleme kaybının artmasına veya fiber konektörün uç yüzlerinin hasar görmesine neden olur.
● Lütfen nem, toz ve korozyona karşı önlem alın; mağaza kuru bir yerde.
● Garanti Süresi:
İnsan kaynaklı olmayan kusurlar için 1 saat içinde ücretsiz onarım veya değiştirme satın alma tarihinden itibaren yıl. Ücretli bakım hizmetleri 1 yıl sonra verilmektedir.
● Ücretsiz Garanti Kapsamında İstisnalar:
Ücretsiz garanti süresi boyunca ücretsiz onarım veya değiştirme hizmetleri Ürün kalitesi sorunlarından kaynaklanan arızalar için sağlanacaktır. Ancak Kutu Optronics aşağıdaki durumlarda ücretsiz onarım hizmetlerini reddetme hakkını saklı tutar: garanti süresi içindeki durumlar:
(1) Doğal faktörlerin (örneğin yıldırım, toz) neden olduğu hasarlar veya çevresel etkiler.
(2) Kullanıcının hatalı kullanımından kaynaklanan arızalar.
(3) İnsan hatasından kaynaklanan bariz fiziksel hasar.
(4) İzinsiz sökme, değiştirme veya onarım.
(5) Muhafaza üzerindeki garanti etiketleri değiştirilmiş veya eksik.
(6) Nakliye sırasında hasar veya kayıp.
