1. Giriş L-bant ASE Geniş Bant Işık Kaynağı
2. Teknik Özellikler
3. Ürün Özellikleri
4. Tipik Uygulamalar
5. Ürün detayları
6. Operasyon adımları
7. Sipariş Bilgileri
8. Veri Sayfası
9. Teklif şartları ve ödeme
10. Teslim süresi
11. Çalıştırma Notları ve Bakım
12. Kalite Güvencesi ve Satış Sonrası Hizmet

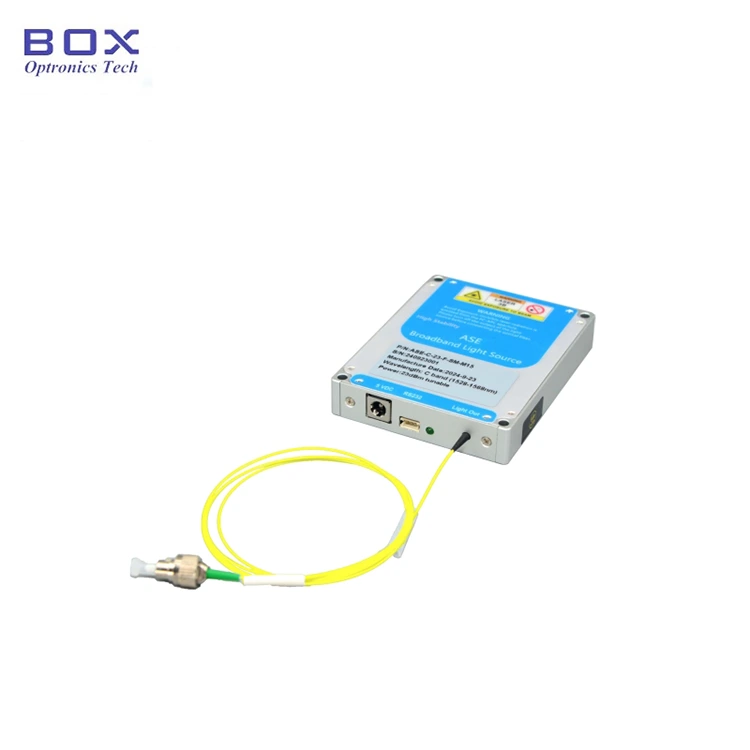

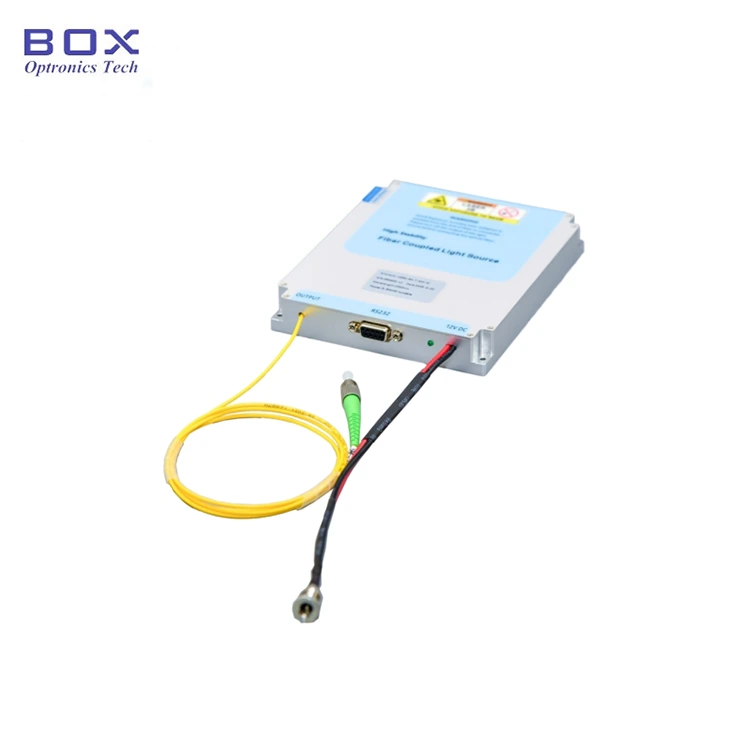

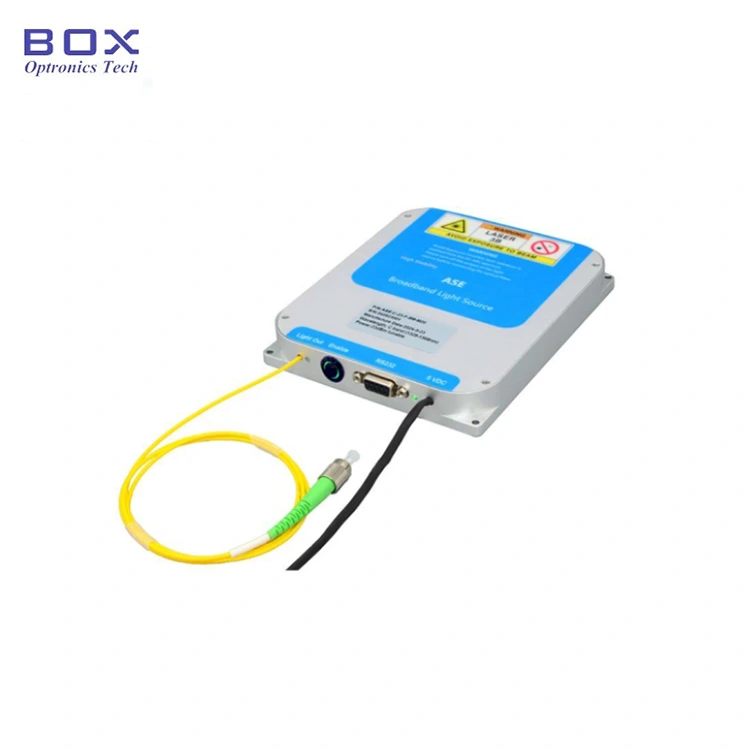

Bu bir L-band ASE Geniş Bant Işık Kaynağıdır. L bandı dalga boyu aralığında (1567~1603 nm) kararlı, 10~200 mW yüksek güçlü ışık kaynağı. Yüksek hassasiyetli uygulamalar için tasarlanmış olup geniş bir spektrum sağlar ve Düşük gürültülü çıkış, onu optik iletişim, fiber algılama ve tıbbi görüntüleme.
|
Öğe |
Birim |
Değerler |
Notlar |
|||||
|
Spektral aralık |
nm |
1567~1603 |
|
|||||
|
Çıkış gücü |
mW |
10, |
20 |
50 |
100 |
200 |
|
|
|
Güç spektral yoğunluğu |
dBm/nm |
≥-6, |
≥-3 |
≥1 |
≥4 |
≥7 |
|
|
|
Güç düzenleme aralığı |
- |
%10~%100 |
İsteğe bağlı |
|||||
|
Spektral düzlük |
dB |
≤2,5 (Tip.), ≤3 (Maks.) |
|
|||||
|
Çıkış izolasyonu |
dB |
≥35 |
|
|||||
|
Güç istikrarsızlığı |
dB |
≤±0,02 (15 dk.); |
≤±0,5%; ≤±1,2% |
|||||
|
BAŞINA |
dB |
≤0,2 |
≥23 |
|
||||
|
Pigtail lifi |
- |
SMF-28 |
PM1550 |
FC/APC |
||||
|
İletişim arayüzü |
- |
Dokunmatik ekran / DB9 Dişi (RS232) |
Tezgah üstü |
|||||
|
DB9 Dişi (RS232) |
Modül |
|||||||
|
Güç kaynağı |
- |
AC 110~240V, <30W |
Tezgah üstü |
|||||
|
DC 5V, <15W |
Modül |
|||||||
|
Boyutlar |
mm |
255(G)×285(D)×115(Y) |
Tezgah üstü |
|||||
|
150(G)×125(D)×20(Y) |
Modül |
|||||||
|
70(G)×90(D)×15(Y) |
Modül |
|||||||
|
Çalışma sıcaklığı |
℃ |
-5 ~ +55 |
|
|||||
|
Çalışma nemi |
℃ |
%0~70 |
|
|||||
● Spektral düzlük ≤2,5dB;
● 10/20/50/100/200 mW çıkış gücü, %10~100 ayarlanabilir;
● DB9 Kolay entegrasyon için dişi (RS232) iletişim.
1. Ürün Uygulamaları-L-bandı ASE Geniş Bant Işık Kaynağı
● Optik lif algılama;
● Tıbbi görüntüleme;
● Optik fiber iletişim.

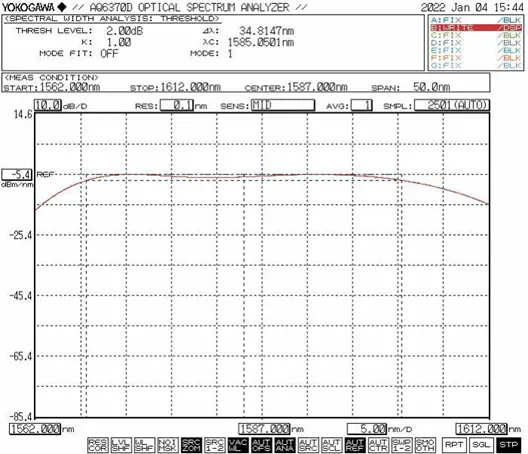

● Tipik spektrum
● Standart Aksesuarlar
|
|
Aksesuarlar |
Miktar |
|
1 |
ASE ışık kaynağı (Modül Ana Bilgisayarı) |
1 |
|
2 |
USB-RS485 DB9 Veri Kablosu |
1 |
|
3 |
Güç Adaptörü (Opsiyonel) |
1 |
|
4 |
Ürün Test Raporu |
1 |
|
5 |
Kullanım kılavuzu |
1 |
Adım 1. Paketin Açılması ve Montajı: Lütfen aksesuarların eksiksiz olup olmadığını kontrol edin
montajdan önce.
Adım 2.Fiber Jumper'ların Bağlanması: Açık Fiber konnektör veya flanştaki toz kapağını kapatın, fiber uç yüzeyini kontrol edin ve Fiberi bağlayın veya fiberi test edilecek cihaza veya güç ölçere ekleyin Kirlilik veya hasar olmadığını doğruladıktan sonra.

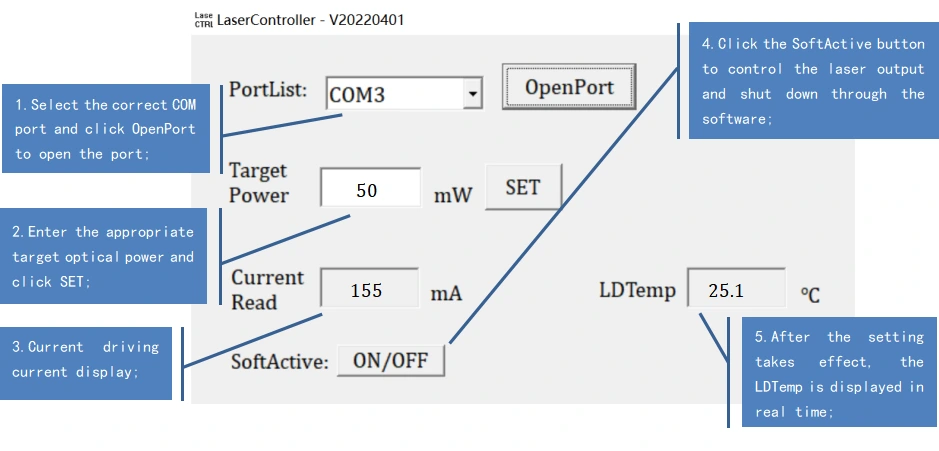

Adım 3.Güç Adaptörünün Bağlanması ve Seri Kablo: Işık kaynağı modülünü ve güç adaptörünü bağlayın; bağlanmak ışık kaynağı modülü ve bilgisayarı bir USB-RS232 sinyal kablosuyla bağlayın. (Not: Bilgisayarın öncelikle seri bağlantı noktası sürücüsünü yüklemesi gerekir. Sürücü olabilir CD-ROM'da bulunur veya Box Optronics şirketinden edinilir.)
Setp4.Kullanım: Işık kaynağını açın aktivasyon anahtarı; ışık kaynağı çıkış gösterge ışığı yanıyor ve var optik güç çıkışı Şu anda çalışma akımı ve optik güç değeri son kapatma sırasında ana bilgisayar tarafından ayarlanan parametrelerdir. Onlar olabilir ana bilgisayar yazılımında değiştirildi ve kaydedildi (yalnızca model sürümü için) ayarlanabilir güç ile).
Adım 5. Kullanımdan sonra: Kapat düğmesine tıklayın, güç kaynağını kapatın ve bağlantıyı kesin fiber bağlantısı.
|
İsim |
Spektral aralık |
Çıkış gücü |
Elyaf türü |
Güç ayarlanabilir |
Boyut |
|
ASE |
-L |
-XX |
-XX |
-XX |
-X |
|
ASE ışık kaynağı |
L:L-bandı |
10:10 mW 20:20 mW 50:50 mW 1H:100mW 2H:200mW |
SM:SMF-28 PM: PM1550 |
(*T:ile) |
M15 :Modül M20 :Modül B: Tezgah üstü |
örneğin: ASE-L-2H-SM-T-B
(Sipariş bilgileri: L-bant ASE Geniş Bant Işık Kaynağı, 200 mW çıkış güç, güç ayarlanabilir, SM fiberli, tezgah üstü paket).
Diğer özelleştirilmiş gereksinimler için lütfen iletişime geçin: sales06@boxoptronics.com
● Fiyat teklifi şartları
(1) EXW:
DHL/UPS/FedEx hesabınız varsa Box Optronics şunu kullanmanızı önerir: EXW. Hesabınız üzerinden gönderim yapıyoruz; nakliye ücretini talep etmiyoruz.
(2) DAP:
Hesabınız yoksa, lütfen nakliye ücretini önceden ödeyin. ürünler.
(3)Diğer
● Ödeme koşulları
PayPal ve T/T mevcuttur.
Üretim için yaklaşık 10-15 iş günü sürer. (Varsa Bazıları stokta mevcut, daha hızlı gönderilecektir.)
Uluslararası lojistik 3-5 iş günü sürebilir.
● Fiber optiğin sık sık takıp çıkarılması önerilmez. Çıkış ucundaki konnektör. Bu, oluşabilecek toz kirliliğinin önlenmesine yardımcı olur. ekleme kaybını artırın veya konektörün uç yüzünün yanmasına neden olun.
● Başlatırken öncelikle güç anahtarının ve anahtar anahtarının açık olduğundan emin olun. kapalıysa, ardından gücü bağlayın. Kapatırken ilk önce kapatın anahtar anahtarı; durum göstergesi ışığı söndükten sonra gücü kesin. Yap Işık kaynağı çalışırken gücü doğrudan kesmeyin.
● Çıkış fiberinin başka bir fibere bağlanması gerekiyorsa, füzyon birleştirici kullanılması önerilir.
● Lütfen nem, toz ve korozyona karşı önlem alın; mağaza kuru bir yerde.
● Garanti Süresi:
İnsan kaynaklı olmayan kusurlar için 1 saat içinde ücretsiz onarım veya değiştirme satın alma tarihinden itibaren yıl. Ücretli bakım hizmetleri 1 yıl sonra verilmektedir.
● Ücretsiz Garanti Kapsamında İstisnalar:
Ücretsiz garanti süresi boyunca ücretsiz onarım veya değiştirme hizmetleri Ürün kalitesi sorunlarından kaynaklanan arızalar için sağlanacaktır. Ancak Kutu Optronics aşağıdaki durumlarda ücretsiz onarım hizmetlerini reddetme hakkını saklı tutar: garanti süresi içindeki durumlar:
(1) Doğal faktörlerin (örneğin yıldırım, toz) neden olduğu hasarlar veya çevresel etkiler.
(2) Kullanıcının hatalı kullanımından kaynaklanan arızalar.
(3) İnsan hatasından kaynaklanan bariz fiziksel hasar.
(4) İzinsiz sökme, değiştirme veya onarım.
(5) Muhafaza üzerindeki garanti etiketleri değiştirilmiş veya eksik.
(6) Nakliye sırasında hasar veya kayıp.
