1. Giriş 1030nm ASE Geniş Bant Işık Kaynağı
2. Teknik Özellikler
3. Ürün Özellikleri
4. Tipik Uygulamalar
5. Ürün detayları
6. Güvenli Kullanım Kılavuzu
7. Sipariş Bilgileri
8. Veri Sayfası
9. Teklif şartları ve ödeme
10. Teslim süresi
11. Çalıştırma Notları ve Bakım
12. Kalite Güvencesi ve Satış Sonrası Hizmet

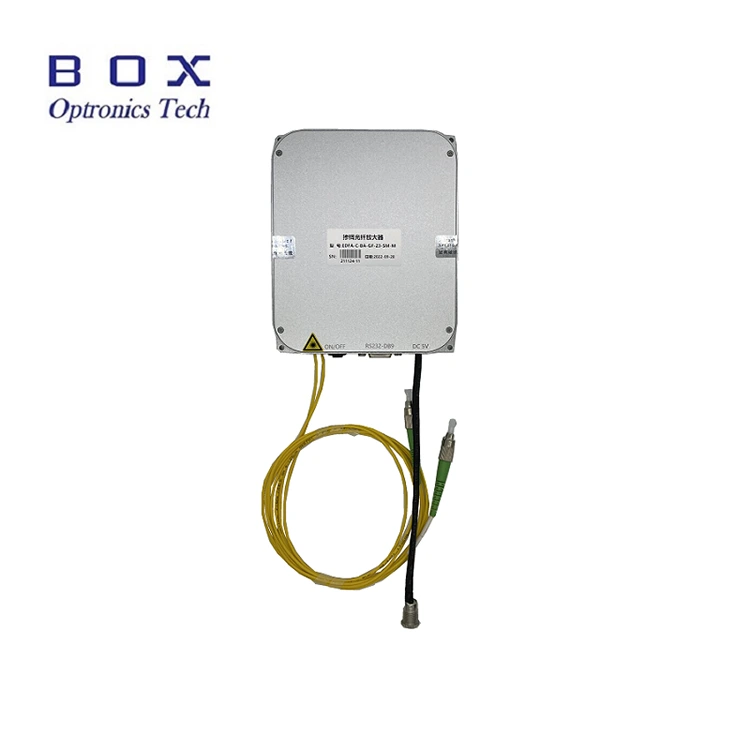

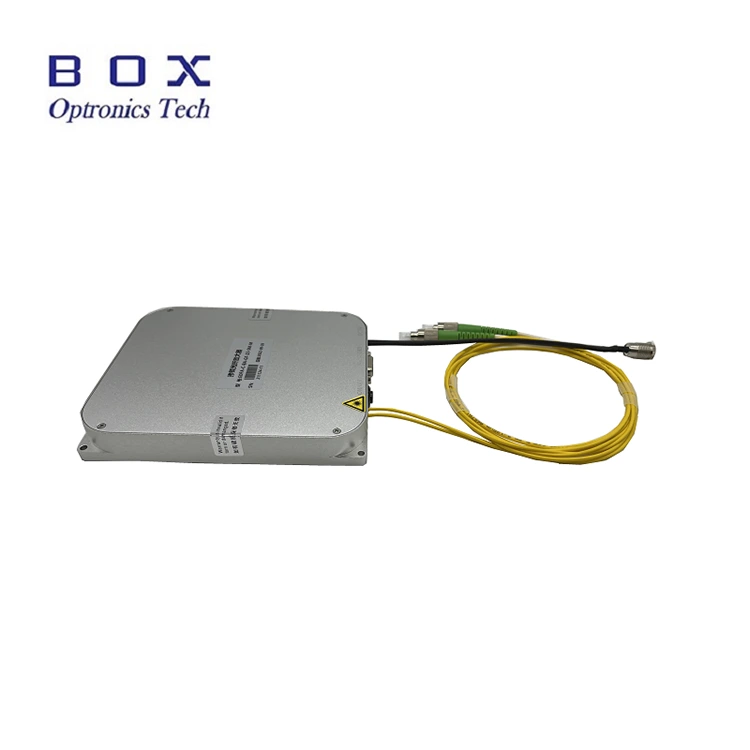

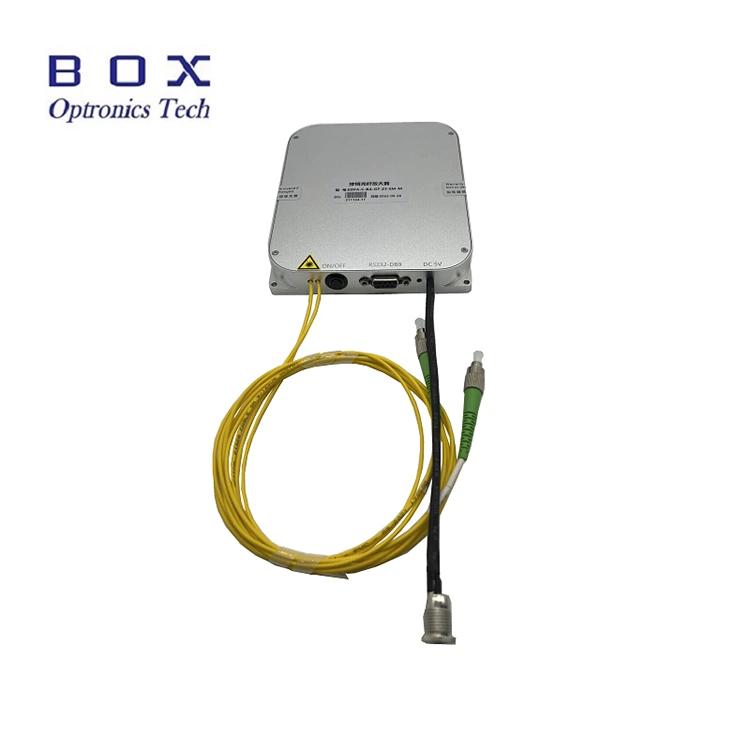

Bu, 1030nm ASE Geniş Bant Işık Kaynağıdır. 1030nm spektral ile iterbiyum katkılı fiber ve yarı iletken pompa lazerleri kapsama alanı, 10/20/30/50/100/500/1000 mW çıkış gücü ve polarizasyon sönme oranı 0,2 dB kadar düşük. Komple aksesuar seti dahildir; kullanıcı kılavuz sağlanmıştır. Fiber optik için uygundur cihaz testi, FBG ızgara üretimi, tıbbi görüntüleme vb.
|
Öğe |
Birim |
Değerler |
Notlar |
||||||
|
Merkez dalga boyu |
nm |
1030±2 |
|
||||||
|
Spektral aralık |
nm |
1018~1044 |
@10dB |
||||||
|
Çıkış gücü |
mW |
10 |
20 |
30 |
50 |
100 |
500 |
1000 |
|
|
Güç düzenleme aralığı |
- |
%10~%100 |
İsteğe bağlı |
||||||
|
Çıkış izolasyonu |
dB |
≥35 |
|
||||||
|
Güç istikrarsızlığı |
dB |
≤±0,02(15 dk.); |
≤±0,5%; ≤±1,2% |
||||||
|
Polarizasyon durumu |
- |
Doğal polarizasyon |
Doğrusal polarizasyon |
|
|||||
|
BAŞINA |
dB |
≤0,2 |
≥23(10-100mW) |
|
|||||
|
Pigtail lifi |
- |
Merhaba1060 |
PM980 |
FC/APC |
|||||
|
İletişim arayüzü |
- |
Dokunmatik ekran / DB9 Dişi(RS232) |
Tezgah üstü |
||||||
|
DB9 Dişi(RS232) |
Modül |
||||||||
|
Güç kaynağı |
- |
AC 110~240V, <30W |
Tezgah üstü |
||||||
|
DC 5V, <24W |
Modül |
||||||||
|
Boyutlar |
mm |
255(G)×285(D)×115(Y) |
Tezgah üstü |
||||||
|
255(G)×322(D)×115(Y) |
Tezgah üstü |
||||||||
|
150(G)×125(D)×20(Y) |
Modül |
||||||||
|
139(G)×206(D)×27(Y) |
Modül |
||||||||
|
Çalışma sıcaklığı |
℃ |
-5 ~ +55 |
|
||||||
|
Çalışma nemi |
℃ |
%0~70 |
|
||||||
● Spektral düzlük;
● Çıkış gücü isteğe bağlıdır ve ayarlanabilir;
● Uzun vadeli dalga boyu ve güç kararlı;
● DB9 Kolay entegrasyon için dişi (RS232) iletişim.
● Elyaf algılama;
● Tıbbi görüntüleme;
● Elyaf optik cihaz testi.

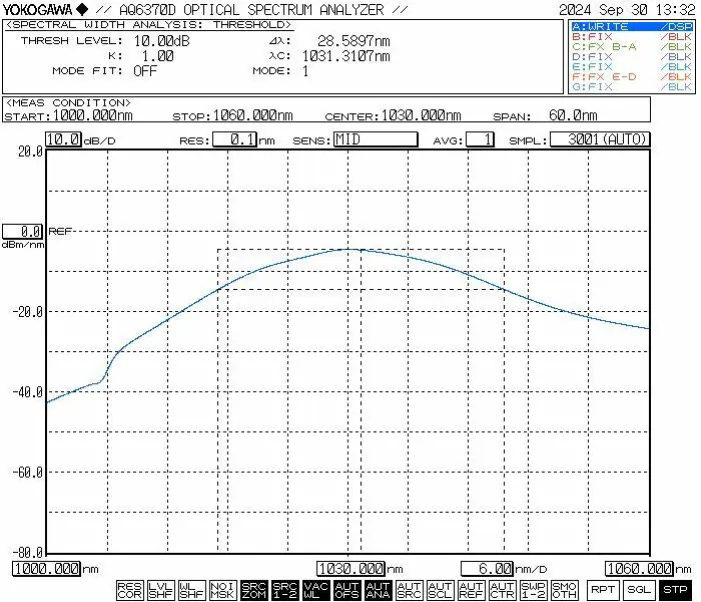

● Tipik spektrum
● Standart Aksesuarlar
|
|
Aksesuarlar |
Miktar |
|
1 |
ASE ışık kaynağı (Modül Ana Bilgisayarı) |
1 |
|
2 |
USB-RS232 DB9 Veri Kablosu |
1 |
|
3 |
Güç Adaptörü (Opsiyonel) |
1 |
|
4 |
Ürün Test Raporu |
1 |
|
5 |
Kullanım kılavuzu |
1 |
1. Operasyon Adımları-1030nm ASE Geniş Bant Işık Kaynağı
Adım 1. Paketin Açılması ve Montajı: Lütfen aksesuarların eksiksiz olup olmadığını kontrol edin
montajdan önce.
Adım 2.Fiber Jumper'ların Bağlanması: Açık Fiber konnektör veya flanştaki toz kapağını kapatın, fiber uç yüzeyini kontrol edin ve Fiberi bağlayın veya fiberi test edilecek cihaza veya güç ölçere ekleyin Kirlilik veya hasar olmadığını doğruladıktan sonra.
Adım 3.Güç Adaptörünün Bağlanması ve Seri Kablo: Işık kaynağı modülünü ve güç adaptörünü bağlayın; bağlanmak ışık kaynağı modülü ve bilgisayarı bir USB-RS232 sinyal kablosuyla bağlayın. (Not: Bilgisayarın öncelikle seri bağlantı noktası sürücüsünü yüklemesi gerekir. Sürücü olabilir CD-ROM'da bulunur veya Box Optronics şirketinden edinilir.)
Setp4.Kullanım: Işık kaynağını açın aktivasyon anahtarı; ışık kaynağı çıkış gösterge ışığı yanıyor ve var optik güç çıkışı Şu anda çalışma akımı ve optik güç değeri son kapatma sırasında ana bilgisayar tarafından ayarlanan parametrelerdir. Onlar olabilir ana bilgisayar yazılımında değiştirildi ve kaydedildi (yalnızca model sürümü için) ayarlanabilir güç ile).
Adım 5. Kullanımdan sonra kapat düğmesine tıklayın, güç kaynağını kapatın ve bağlantıyı kesin. fiber bağlantısı.
|
İsim |
Dalgaboyu |
Çıkış gücü |
Elyaf türü |
Güç ayarlanabilir |
Boyut |
|
ASE |
-XXXX |
-XX |
-XX |
-T |
-X |
|
ASE Işık kaynağı |
1030:1030 nm |
10:10 mW 20:20 mW 30:30 mW 50:50 mW 1H:100mW 5H:500 mW 1T:1000 mW |
: Merhaba1060 PM: PM980 |
T:ayarlanabilir |
M20 :Modül M27:Modül B: Tezgah üstü |
örneğin: ASE-1030-5HSM-B
(Sipariş bilgileri: 1030 nm ASE Geniş Bant Işık Kaynağı, 500 mW çıkış güç, SM Hi1060 fiber ile, tezgah üstü paket).
Diğer özelleştirilmiş gereksinimler için lütfen iletişime geçin: sales06@boxoptronics.com
● Fiyat teklifi şartları
(1) EXW:
DHL/UPS/FedEx hesabınız varsa Box Optronics şunu kullanmanızı önerir: EXW. Hesabınız üzerinden gönderim yapıyoruz; nakliye ücretini talep etmiyoruz.
(2) DAP:
Hesabınız yoksa, lütfen nakliye ücretini önceden ödeyin. ürünler.
(3)Diğer
● Ödeme koşulları
PayPal ve T/T mevcuttur.
Üretim için yaklaşık 10-15 iş günü sürer. (Varsa Bazıları stokta mevcut, daha hızlı gönderilecektir.)
Uluslararası lojistik 3-5 iş günü sürebilir.
● Fiber optik konnektörleri bağlamadan önce özel temizlik işlemi Konektörlerin uç yüzeylerini iyice temizlemek için aletler kullanılmalıdır. Ek olarak, dikkatli bir şekilde fiber uç yüz denetçisi kullanılmalıdır. tamamen tozsuz olduğundan emin olmak için yüzeyleri inceleyin ve Kirleticileri bir fiber flanş aracılığıyla bağlamadan önce temizleyin. Temizlik sırasında, fiber optik uç yüzlerinin muayenesi ve bağlantısının sağlanması zorunludur. ışık kaynağının devre dışı bırakılmış durumda olduğunu; hiçbir durumda olmamalıdır bu işlemler ışık iletilirken gerçekleştirilir. Bir kez kullanım tamamlandı ve konektörün diğer fiber optikle bağlantısı kesildi konektörler için fiber konektöre koruyucu bir toz kapağı takılmalıdır.
● Çıkış gücü 200 mW olan geniş bant ASE ışık kaynağı modelleri veya daha yüksek, FC/APC konnektörüyle sonlandırılan bir çıkış pigtailine sahip olabilir. Ancak bu konektör yalnızca kullanıcı tarafından başlatılan çıkış gücü için tasarlanmıştır. izleme (bir optik güç ölçere bağlanarak) veya bir Lazer çıkışını boş alana yönlendirmek için FC sonlu fiber kolimatör. o Bunu doğrudan eşleştirmek için flanş adaptörü kullanmamanız şiddetle tavsiye edilir kullanıcıya ait diğer fiberlerin veya cihazların pigtailleriyle konektör; bunu yapıyorum hem fiber konnektöre hem de kabloya zarar verme riski taşır. amplifikatör ünitesinin kendisi. Diğer fiberlerle ara bağlantı gerekiyorsa, füzyon birleştirme kullanılması önerilir; ayrıca, türlerin Bağlanan lifler karşılıklı olarak uyumludur.
● Sık sık takıp çıkarmamanız şiddetle tavsiye edilir. Tozu önlemek için çıkış portunda fiber optik konektörler kirlenme (bu da ekleme kaybının artmasına neden olabilir) veya Fiber konektörün uç yüzü.
● Başlatırken öncelikle hem güç anahtarının hem de güç anahtarının açık olduğundan emin olun. Anahtar anahtarı kapalı, ardından güç kaynağını bağlayın. Kapatırken, önce anahtarı kapatın ve güç kaynağının bağlantısını ancak çıkış gösterge ışığı söndü. Asla gücü doğrudan kesmeyin Işık kaynağı çalışırken besleme yapın.
● Lütfen nem, toz ve korozyona karşı önlem alın; o kuru bir yerde saklanmalıdır.
● Garanti Süresi:
İnsan kaynaklı olmayan kusurlar için 1 saat içinde ücretsiz onarım veya değiştirme satın alma tarihinden itibaren yıl. Ücretli bakım hizmetleri 1 yıl sonra verilmektedir.
● Ücretsiz Garanti Kapsamında İstisnalar:
Ücretsiz garanti süresi boyunca ücretsiz onarım veya değiştirme hizmetleri Ürün kalitesi sorunlarından kaynaklanan arızalar için sağlanacaktır. Ancak Kutu Optronics aşağıdaki durumlarda ücretsiz onarım hizmetlerini reddetme hakkını saklı tutar: garanti süresi içindeki durumlar:
(1) Doğal faktörlerin (örneğin yıldırım, toz) neden olduğu hasarlar veya çevresel etkiler.
(2) Kullanıcının hatalı kullanımından kaynaklanan arızalar.
(3) İnsan hatasından kaynaklanan bariz fiziksel hasar.
(4) İzinsiz sökme, değiştirme veya onarım.
(5) Muhafaza üzerindeki garanti etiketleri değiştirilmiş veya eksik.
(6) Nakliye sırasında hasar veya kayıp.
