CWDM 1270-1650nm DFB Lazer Kaynağı

İçindekiler

1. Giriş Dahili Sürücü Devrelerine Sahip CWDM 1270-1650nm DFB Lazer Kaynağı

2. Teknik Özellikler

3. Ürün Özellikleri

4. Tipik Uygulamalar

5. Ürün detayları

6. Güvenli Kullanım Kılavuzu

7. Sipariş Bilgileri

8. Veri Sayfası ve Test Sayfası

9. Teklif şartları ve ödeme

10. Teslim süresi

11. Çalıştırma Notları ve Bakım

12. Kalite Güvencesi ve Satış Sonrası Hizmet

Ürün Tanıtımı

Bu bir CWDM 1270-1650nm DFB Lazer Kaynağıdır. Çıkışlı, DFB yarı iletken lazer çipini benimseyen Dahili Sürücü Devreleri 10 mW'ın üzerinde güç, SM/PM fiber ve mükemmel güç ve spektral kararlılık. o bir iletişim arayüzü ile tezgah üstü ve modüler konfigürasyonları destekler veya sistem entegrasyonu için bir izleme yazılımı. Doğrusal olmayan optikler için uygundur araştırma, fiber lazer pompalama ve optik test sistemleri. Sık sık tıkamaktan kaçının/ toz birikmesini ve uç yüzü önlemek için fiber konektörlerin çıkarılması hasar.

Ürün Özellikler

Ürün Özellikleri

● Güç ve spektral kararlılık;

● Çıkış gücü %10~100 ayarlanabilir;

● Modül/tezgah üstü isteğe bağlı, kolay kullanım için iletişim izleme özelliğiyle entegrasyon;

● Destekler Çeşitli optik sistemlere uyacak şekilde SM/PM fiber özelleştirmesi.

Ürün Uygulamaları

● Optik iletim sistemleri;

● Fiber lazer pompalama;

● Doğrusal olmayan optik araştırması.

Ürün Detayları

● CWDM dalga boyu 1270~1650 nm, WL toleransı +/- 3 nm'dir.

(Her 20 nm'de bir dalga boyu mevcuttur.)

1270nm 1290nm 1310nm 1330nm 1350nm 1370nm 1390nm 1410nm 1430nm 1450nm 1470nm 1490nm 1510nm 1530nm 1550nm 1570nm 1590nm 1610nm 1630nm 1650nm

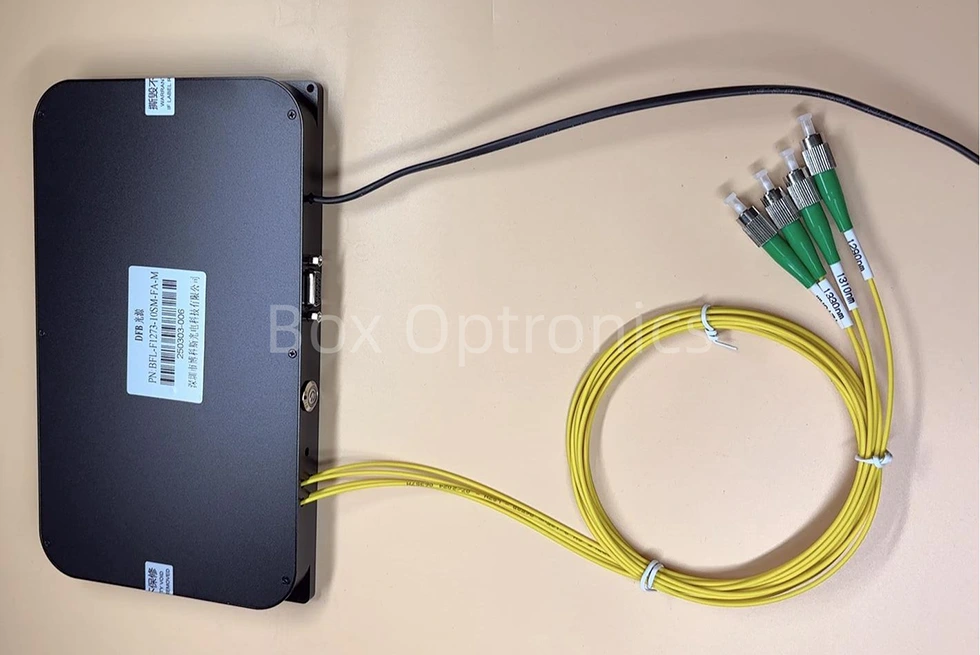

* Özelleştirilmiş çok kanallı DFB lazer kaynağını destekleyin

● Standart Aksesuarlar

Operasyon Adımları

Adım 1. Paketin Açılması: Montajdan önce kontrol edin Lazer kaynak modülü, USB verileri dahil tüm aksesuarların eksiksiz olup olmadığı kablo, güç adaptörü, test raporu vb.

Adım 2.Güç kaynağı: DC'ye bağlı anahtarlamalı güç kaynağı veya güçlerini karşılayan düzenlenmiş bir güç kaynağı tedarik gereksinimleri. Yalnızca orijinal uyumlu güç adaptörünü kullanın (DC5V veya DC12V). Uygun olmayan güç adaptörleri ışık kaynağına zarar verebilir. (Güç adaptörü yerel voltaj standartlarına göre sağlanır.)

Adım 3. Çıkış fiberinin bağlanması: Fiber konnektör veya flanştaki toz kapağını kontrol edin, fiber uç yüzeyini kontrol edin ve Fiberi bağlayın veya fiberi test edilecek cihaza veya güç ölçere ekleyin Kirlilik ve hasar olmadığını doğruladıktan sonra.

Setp4.Ana bilgisayara bağlanın: Kullan DFB Lazer Kaynağını ve bilgisayarı bağlamak için USB-RS485 DB9 Veri Kablosu; bilgisayarın öncelikle, sürücüyü tanımlamak için özel bir seri bağlantı noktası sürücüsü yüklemesi gerekir. USB-RS485 seri port veri kablosu, aksi takdirde ana bilgisayar yazılımı ve ışık kaynağı modülü doğru şekilde bağlanamıyor ve iletişim kuramıyor. Lütfen sor Sürücü için Box Optronics.

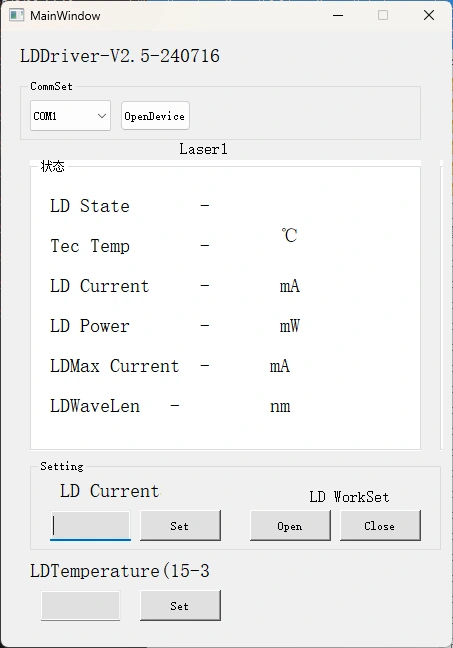

Adım 5.Kontrol yazılımı: Box Optronics, seri komut veya PC yazılımını sağlar. DFB Lazer Kaynağının LD akımını ve LD sıcaklığını kontrol edin. Şunu seçin: bağlantı noktasını doğrulayın, akımı ve sıcaklığı ayarlayın ve ardından aç düğmesine tıklayın. (Kime Hasarı önlemek için, ilk çalıştırmada sürücü akımını yavaşça artırın. yapma hemen tam akımı uygulayın.)

Adım 6. Kullanımdan sonra kapat düğmesine tıklayın, güç kaynağını kapatın ve bağlantıyı kesin. fiber bağlantısı.

Sipariş verme bilgi

örneğin: BLD-1550-1HSM-FA-M

(Sipariş bilgileri: Dahili Sürücülü CWDM 1550nm DFB Lazer Kaynağı Devreler, 100mW çıkış gücü, SMF-28e fiberli, FC/APC konnektörlü, modüllü paket).

Diğer özelleştirilmiş gereksinimler için lütfen iletişime geçin: sales06@boxoptronics.com

Veri Sayfası ve Test sayfası

Veri Sayfası

Test sayfası

Teklif şartları ve ödeme

● Fiyat teklifi şartları

(1) EXW:

DHL/UPS/FedEx hesabınız varsa Box Optronics şunu kullanmanızı önerir: EXW. Hesabınız üzerinden gönderim yapıyoruz; nakliye ücretini talep etmiyoruz.

(2) DAP:

Hesabınız yoksa, lütfen nakliye ücretini önceden ödeyin. ürünler.

(3)Diğer

● Ödeme koşulları

PayPal ve T/T mevcuttur.

Kurşun zamanı

Üretim yaklaşık 10 iş günü sürer. (Eğer bazı varsa stokta, daha hızlı sevk edilecektir.)

Uluslararası lojistik 3-5 iş günü sürebilir.

Operasyon Notları ve Bakım

● Fiber konnektörlerin sık sık takılıp çıkarılmasından kaçının. toz birikmesi ve uç yüzey hasarı.

● Fiber konektörlerini tüy bırakmayan bir bezle temizleyin ve bir Bağlantıdan önce fiber uç yüz dedektörü. Fiberleri her zaman bağlayın/bağlantısını kesin Uç yüzün yanmasını önlemek için güç olmadan. Kullanılmayan konektörleri toz kapakları ile kapatın.

● Ekipmanı kuru ve nemsiz bir ortamda saklayın.

● Lazer kaynağı modülünü uzun süre kullanırken şunları unutmayın: Modülün ısı dağılımını ve havalandırmasını dikkate alın ve Isı emicideki modül.

Kalite Güvencesi ve Satış Sonrası Hizmet

● Garanti Süresi:

İnsan kaynaklı olmayan kusurlar için 1 saat içinde ücretsiz onarım veya değiştirme satın alma tarihinden itibaren yıl. Ücretli bakım hizmetleri 1 yıl sonra verilmektedir.

● Ücretsiz Garanti Kapsamında İstisnalar:

Ücretsiz garanti süresi boyunca ücretsiz onarım veya değiştirme hizmetleri Ürün kalitesi sorunlarından kaynaklanan arızalar için sağlanacaktır. Ancak Kutu Optronics aşağıdaki durumlarda ücretsiz onarım hizmetlerini reddetme hakkını saklı tutar: garanti süresi içindeki durumlar:

(1) Doğal faktörlerin (örneğin yıldırım, toz) neden olduğu hasarlar veya çevresel etkiler.

(2) Kullanıcının hatalı kullanımından kaynaklanan arızalar.

(3) İnsan hatasından kaynaklanan bariz fiziksel hasar.

(4) İzinsiz sökme, değiştirme veya onarım.

(5) Muhafaza üzerindeki garanti etiketleri değiştirilmiş veya eksik.

(6) Nakliye sırasında hasar veya kayıp.
